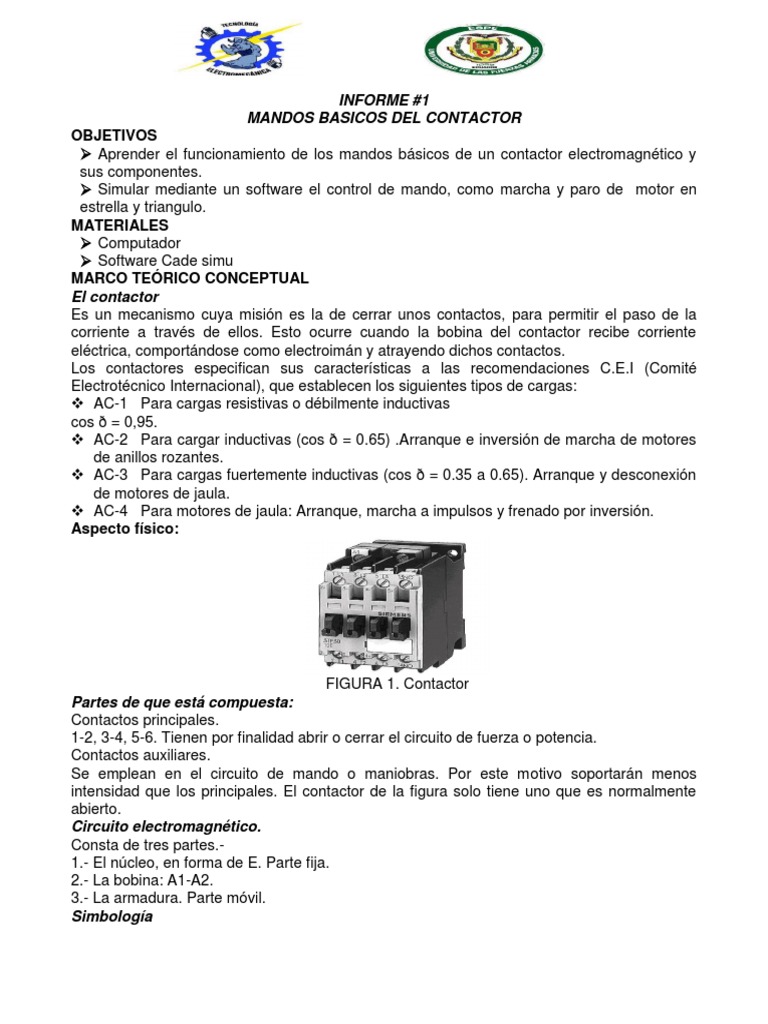

INFORME #1

MANDOS BASICOS DEL CONTACTOR

OBJETIVOS
 Aprender el funcionamiento de los mandos básicos de un contactor electromagnético y
sus componentes.
 Simular mediante un software el control de mando, como marcha y paro de motor en
estrella y triangulo.
MATERIALES
 Computador
 Software Cade simu
MARCO TEÓRICO CONCEPTUAL
El contactor
Es un mecanismo cuya misión es la de cerrar unos contactos, para permitir el paso de la
corriente a través de ellos. Esto ocurre cuando la bobina del contactor recibe corriente
eléctrica, comportándose como electroimán y atrayendo dichos contactos.
Los contactores especifican sus características a las recomendaciones C.E.I (Comité
Electrotécnico Internacional), que establecen los siguientes tipos de cargas:
 AC-1 Para cargas resistivas o débilmente inductivas
cos ð = 0,95.
 AC-2 Para cargar inductivas (cos ð = 0.65) .Arranque e inversión de marcha de motores
de anillos rozantes.
 AC-3 Para cargas fuertemente inductivas (cos ð = 0.35 a 0.65). Arranque y desconexión
de motores de jaula.
 AC-4 Para motores de jaula: Arranque, marcha a impulsos y frenado por inversión.
Aspecto físico:

FIGURA 1. Contactor
Partes de que está compuesta:
Contactos principales.
1-2, 3-4, 5-6. Tienen por finalidad abrir o cerrar el circuito de fuerza o potencia.
Contactos auxiliares.
Se emplean en el circuito de mando o maniobras. Por este motivo soportarán menos
intensidad que los principales. El contactor de la figura solo tiene uno que es normalmente
abierto.
Circuito electromagnético.
Consta de tres partes.-
1.- El núcleo, en forma de E. Parte fija.
2.- La bobina: A1-A2.
3.- La armadura. Parte móvil.
Simbología
 FIGURA 3. Funcionamiento del contactor.
En el momento que dejemos de dar corriente a la bobina el contactor volverá a su posición
de reposo por la acción del muelle resorte, dejando los contactos como estaban al principio,
al tirar de ellos hacia la derecha.
Vamos a conectar en un circuito el contactor para el arranque de un motor trifásico:

FIGURA 4. Arranque de un Motor Trifásico.

Una de las características básicas de un contactor es su posibilidad de maniobra en circuitos

sometidos a corrientes muy fuertes, en el circuito de fuerza, pero con pequeñas corrientes en
el circuito de mando.
Elección del Contactor:
Cuando se va a elegir un Contactor hay que tener en cuenta, entre otros factores, lo
siguiente:
 Tensión de alimentación de la bobina: Esta puede ser continua o alterna, siendo esta
última la más habitual, y con tensiones de 12 V, 24 V o 220 V.
 Hay que tener en cuenta el arco eléctrico que se produce cada vez que esto ocurre y el
consiguiente deterioro.
 Corriente que consume el motor de forma permanente (corriente de servicio).

Cortocircuito: En cualquier punto de la instalación.

Sobrecarga: Cuando la intensidad consumida en un instante, supera la intensidad a la que
está calibrada el magnetotérmico.

PROCESO:
Marcha Y Paro De Dos Motores En Triangulo Y Estrella

Simulaciones por computadora

 FIGURA 11. Configuración de mando

FIGURA 12. Marcha del motor en estrella.

En este circuito se encuentra en marcha el motor con configuración en estrella, la condición

es que al pulsar S1 de marcha al motor estando en paro el motor con configuración en
triangulo.
 FIGURA 13. Marcha del motor en triangulo.

En este circuito se encuentra en marcha el motor con configuración en triangulo, la condición

es que al pulsar S2 de marcha al motor estando en paro el motor con configuración en
estrella.

FIGURA 14. Circuito apagado.

Al pulsar s0 este circuito se apagar dejando en paro a las dos configuraciones del motor en
estrella triangulo.

CONCLUSIONES
Después de la realización de esta práctica de simulación en computadora pueden llegar a
estas conclusiones:
 Se pudo reconocer los elementos básicos de mando y maniobra utilizados en sistemas
de control eléctrico industrial (contactor) para el funcionamiento y paro a un motor en la
configuración de estrella triangulo.
 Se pudo observar cómo funcionan los mandos básicos de un contactor electromagnético
y sus componentes.

RECOMENDACIONES
 Tener en cuenta las definiciones de cada elemento y realizar las conexiones acorde al
programa que se esté utilizando.

REFERENCIAS BIBLIOGRÁFICAS
http://www.areatecnologia.com/electricidad/contactor.html
http://guindo.pntic.mec.es/rarc0002/all/aut/dat/f.rele.termico.pdf
