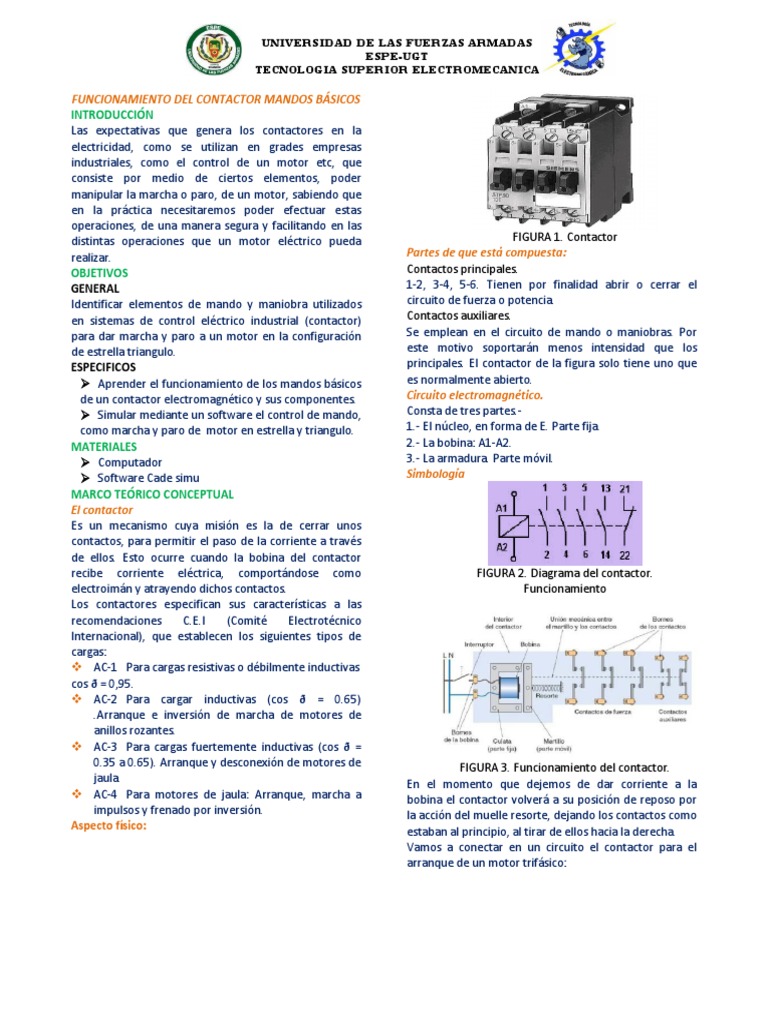

FUNCIONAMIENTO DEL CONTACTOR MANDOS BÁSICOS

INTRODUCCIÓN
Las expectativas que genera los contactores en la
electricidad, como se utilizan en grades empresas
industriales, como el control de un motor etc, que
consiste por medio de ciertos elementos, poder
manipular la marcha o paro, de un motor, sabiendo que
en la práctica necesitaremos poder efectuar estas
operaciones, de una manera segura y facilitando en las
distintas operaciones que un motor eléctrico pueda FIGURA 1. Contactor
realizar. Partes de que está compuesta:
OBJETIVOS Contactos principales.
GENERAL 1-2, 3-4, 5-6. Tienen por finalidad abrir o cerrar el
Identificar elementos de mando y maniobra utilizados circuito de fuerza o potencia.
en sistemas de control eléctrico industrial (contactor) Contactos auxiliares.
para dar marcha y paro a un motor en la configuración Se emplean en el circuito de mando o maniobras. Por
de estrella triangulo. este motivo soportarán menos intensidad que los
ESPECIFICOS principales. El contactor de la figura solo tiene uno que
 Aprender el funcionamiento de los mandos básicos es normalmente abierto.
de un contactor electromagnético y sus componentes. Circuito electromagnético.
 Simular mediante un software el control de mando, Consta de tres partes.-
como marcha y paro de motor en estrella y triangulo. 1.- El núcleo, en forma de E. Parte fija.
MATERIALES 2.- La bobina: A1-A2.
 Computador 3.- La armadura. Parte móvil.
 Software Cade simu Simbología
MARCO TEÓRICO CONCEPTUAL
El contactor
Es un mecanismo cuya misión es la de cerrar unos
contactos, para permitir el paso de la corriente a través
de ellos. Esto ocurre cuando la bobina del contactor
recibe corriente eléctrica, comportándose como FIGURA 2. Diagrama del contactor.
electroimán y atrayendo dichos contactos. Funcionamiento
Los contactores especifican sus características a las
recomendaciones C.E.I (Comité Electrotécnico
Internacional), que establecen los siguientes tipos de
cargas:
 AC-1 Para cargas resistivas o débilmente inductivas
cos ð = 0,95.
 AC-2 Para cargar inductivas (cos ð = 0.65)
.Arranque e inversión de marcha de motores de
anillos rozantes.
 AC-3 Para cargas fuertemente inductivas (cos ð =
0.35 a 0.65). Arranque y desconexión de motores de FIGURA 3. Funcionamiento del contactor.
jaula. En el momento que dejemos de dar corriente a la
 AC-4 Para motores de jaula: Arranque, marcha a bobina el contactor volverá a su posición de reposo por
impulsos y frenado por inversión. la acción del muelle resorte, dejando los contactos como
Aspecto físico: estaban al principio, al tirar de ellos hacia la derecha.
Vamos a conectar en un circuito el contactor para el
arranque de un motor trifásico:
 UNIVERSIDAD DE LAS FUERZAS ARMADAS
ESPE-UGT
TECNOLOGIA SUPERIOR ELECTROMECANICA

FIGURA 4. Arranque de un Motor Trifásico.

Una de las características básicas de un contactor es su

posibilidad de maniobra en circuitos sometidos a
corrientes muy fuertes, en el circuito de fuerza, pero con
pequeñas corrientes en el circuito de mando.
Elección del Contactor:
Cuando se va a elegir un Contactor hay que tener en
cuenta, entre otros factores, lo siguiente:
 Tensión de alimentación de la bobina: Esta puede
ser continua o alterna, siendo esta última la más
habitual, y con tensiones de 12 V, 24 V o 220 V.
 Hay que tener en cuenta el arco eléctrico que se
produce cada vez que esto ocurre y el consiguiente
deterioro. FIGURA 11. Configuración de mando
 Corriente que consume el motor de forma
permanente (corriente de servicio).

Cortocircuito: En cualquier punto de la instalación.

Sobrecarga: Cuando la intensidad consumida en un
instante, supera la intensidad a la que está calibrada el
magnetotérmico.

PROCESO:
Marcha Y Paro De Dos Motores En Triangulo Y Estrella

Simulaciones por computadora

FIGURA 12. Marcha del motor en estrella.

En este circuito se encuentra en marcha el motor con

configuración en estrella, la condición es que al pulsar
 UNIVERSIDAD DE LAS FUERZAS ARMADAS
ESPE-UGT
TECNOLOGIA SUPERIOR ELECTROMECANICA

S1 de marcha al motor estando en paro el motor con

configuración en triangulo.

FIGURA 14. Circuito apagado.

Al pulsar s0 este circuito se apagar dejando en paro a las

dos configuraciones del motor en estrella triangulo.

CONCLUSIONES
FIGURA 13. Marcha del motor en triangulo.
Después de la realización de esta práctica de simulación
en computadora pueden llegar a estas conclusiones:
En este circuito se encuentra en marcha el motor con
 Se pudo reconocer los elementos básicos de
configuración en triangulo, la condición es que al pulsar
mando y maniobra utilizados en sistemas de control
S2 de marcha al motor estando en paro el motor con
eléctrico industrial (contactor) para el funcionamiento
configuración en estrella.
y paro a un motor en la configuración de estrella
triangulo.
 Se pudo observar cómo funcionan los mandos
básicos de un contactor electromagnético y sus
componentes.
 El software utilizado para la simulación del control
de mando, como marcha y paro de motor en estrella y
triangulo es muy fácil de manejar y permite realizar
varias simulaciones, además de ser accesible.

RECOMENDACIONES
 Para simular circuitos con contactores por
computadora se debe conocer el funcionamiento de
los elementos del circuito como el contactor y de sus
elementos principales y de mando.
 Tener en cuenta las definiciones de cada elemento
y realizar las conexiones acorde al programa que se
esté utilizando.
REFERENCIAS BIBLIOGRÁFICAS
http://www.areatecnologia.com/electricidad/contactor.
html
 UNIVERSIDAD DE LAS FUERZAS ARMADAS
ESPE-UGT
TECNOLOGIA SUPERIOR ELECTROMECANICA

http://guindo.pntic.mec.es/rarc0002/all/aut/dat/f.rele.t
ermico.pdf
https://luipermom.wordpress.com/2010/08/09/interrup
tores-magnetotermicos-y-diferenciales/
