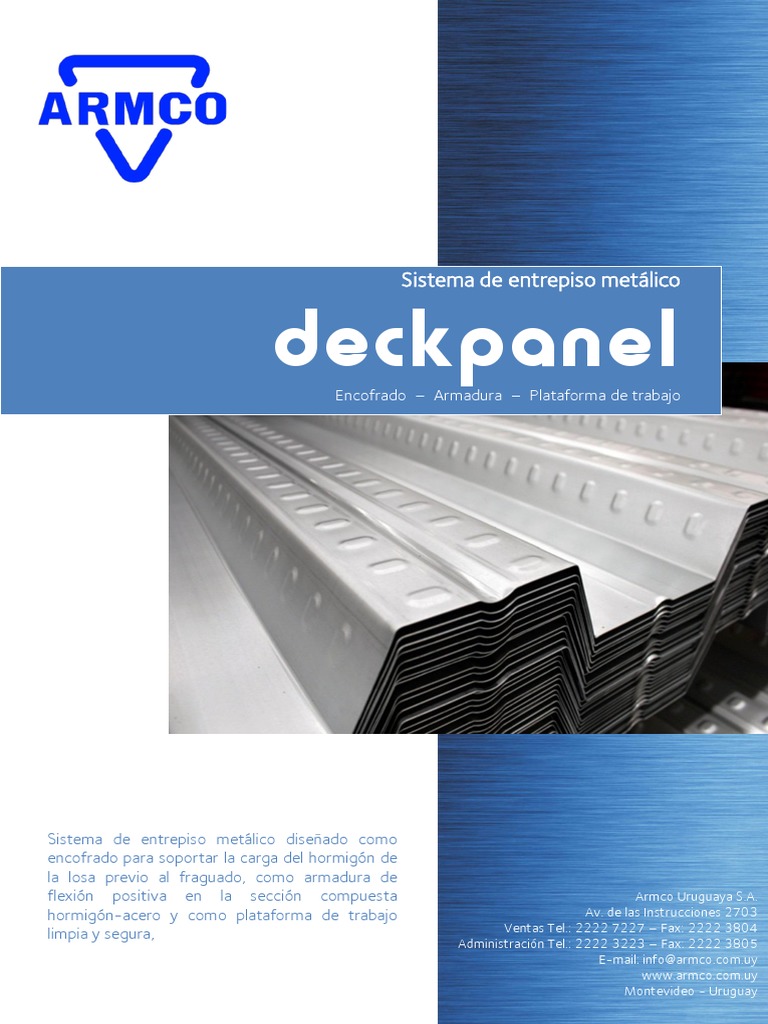

Sistema de entrepiso metálico

deckpanelEncofrado – Armadura – Plataforma de trabajo

Sistema de entrepiso metálico diseñado como

encofrado para soportar la carga del hormigón de
la losa previo al fraguado, como armadura de
flexión positiva en la sección compuesta Armco Uruguaya S.A.
hormigón-acero y como plataforma de trabajo Av. de las Instrucciones 2703
limpia y segura, Ventas Tel.: 2222 7227 – Fax: 2222 3804
Administración Tel.: 2222 3223 – Fax: 2222 3805
E-mail: info@armco.com.uy
www.armco.com.uy
Montevideo - Uruguay
 Espesor Espesor Peso Vano máximo sin apuntalar
Deckpanel Horm. propio Simple Doble Triple
mm cms kg/m2 mts. mts. mts.
5 205 2,17 2,92 2,96
6 229 2,08 2,81 2,84
0,759 8 277 1,93 2,62 2,65
10 325 1,87 2,46 2,49
12 373 1,85 2,33 2,36
Propiedades efectivas 5 206 2,51 3,27 3,38
Espesor 6 230 2,41 3,15 3,26
Peso
Acero base lx Sx superior Sx inferior 0,912 8 278 2,23 2,94 3,04
10 326 2,17 2,77 2,86
Mm kg/ml cm4/m cm3/m cm3/m
12 374 2,13 2,63 2,72
0,759 7,60 72,31 22,33 23,23 5 209 3,11 3,86 4,00
6 233 2,97 3,72 3,84
0,912 9,06 86,81 26,82 27,89 1,214 8 281 2,75 3,48 3,59
10 329 2,67 3,27 3,38
1,214 11,96 114,63 35,40 36,83 12 377 2,62 3,10 3,21

Acero Grado 37
Espesor Espesor Separación entre apoyos en metros fy = 37 ksi
Deckpanel Horm. 1.80 2.00 2.20 2.40 2.60 2.80 3.00
mm cms kg/m2 kg/m2 kg/m2 kg/m2 kg/m2 kg/m2 kg/m2 Hormigón:
5 1.604 1.206 1.088 864 690 551 550 fc = 200kg/cm2
6 1.767 1.312 1.201 945 746 588 578
0,759 8 2.000 1.837 1.411 1.088 836 674 613
peso = 2400 kg/m3
10 2.000 2.000 1.590 1.196 947 772 631
12 2.000 2.000 1.726 1.391 1.130 924 757
Tolerancia en espesor
5 1.990 1.521 1.173 909 877 713 582 +/- 0,03 mm
6 2.000 1.675 1.277 975 961 775 624
0,912 8 2.000 1.957 1.454 1.410 1.113 876 686 Disponible en espesor
10 2.000 2.000 2.000 1.594 1.231 943 745 de 0,912 mm
12 2.000 2.000 2.000 1.742 1.311 1.034 801
5 2.000 2.000 1.653 1.315 1.051 842 673
6 2.000 2.000 1.830 1.443 1.141 902 723
1,214 8 2.000 2.000 2.000 1.674 1.292 1.107 1.071
10 2.000 2.000 2.000 1.857 1.390 1.189 1.189
12 2.000 2.000 2.000 1.982 1.624 1.427 1.269
NOTAS:
La sobrecarga admisible es uniformemente distribuida y ya considera el peso propio de la
placa y el hormigón.
Para seleccionar el vano libre y espesor del hormigón es indispensable usar la tabla de
sobrecargas en conjunto con la de vano máximo sin apuntalar.
Los valores son válidos si el DECKPANEL se fija a las vigas de apoyo en cada valle mediante
tornillos auto perforantes, clavos o soldadura.
Se deberán realizar conexiones entre placa y placa con puntos de soldadura.
Los valores indicados no son válidos en losas con cargas vivas móviles como
estacionamientos, en cuyo caso se debe considerar la losa continua con acero de refuerzo
para el momento negativo.
Se considera una deflexión máxima de L/360 para la carga viva.
En bordes perimetrales, huecos, losas contínuas o donde se considere la placa en voladizo se
deberá colocar acero de refuerzo para el momento negativo.
La malla de acero mínima recomendada por temperatura es de 4.2 mm de 15x15cm
NO se utilizara esta tabla en losas con uno o mas bordes sin apoyo.
Se evitarán acelerantes de fraguado con cloruro de sodio.
Disponible en 0,912 mm. Consulte por espesores de 0,759 y 1,214 mm. Armco Uruguaya S.A.
La información y datos suministrados en este folleto se dan a modo de Av. de las Instrucciones 2703
referencia, no eximiendo al proyectista de verificar el comportamiento Ventas Tel.: 2222 7227 – Fax: 2222 3804
estructural a través de los servicios de un profesional capacitado. Administración Tel.: 2222 3223 – Fax: 2222 3805
