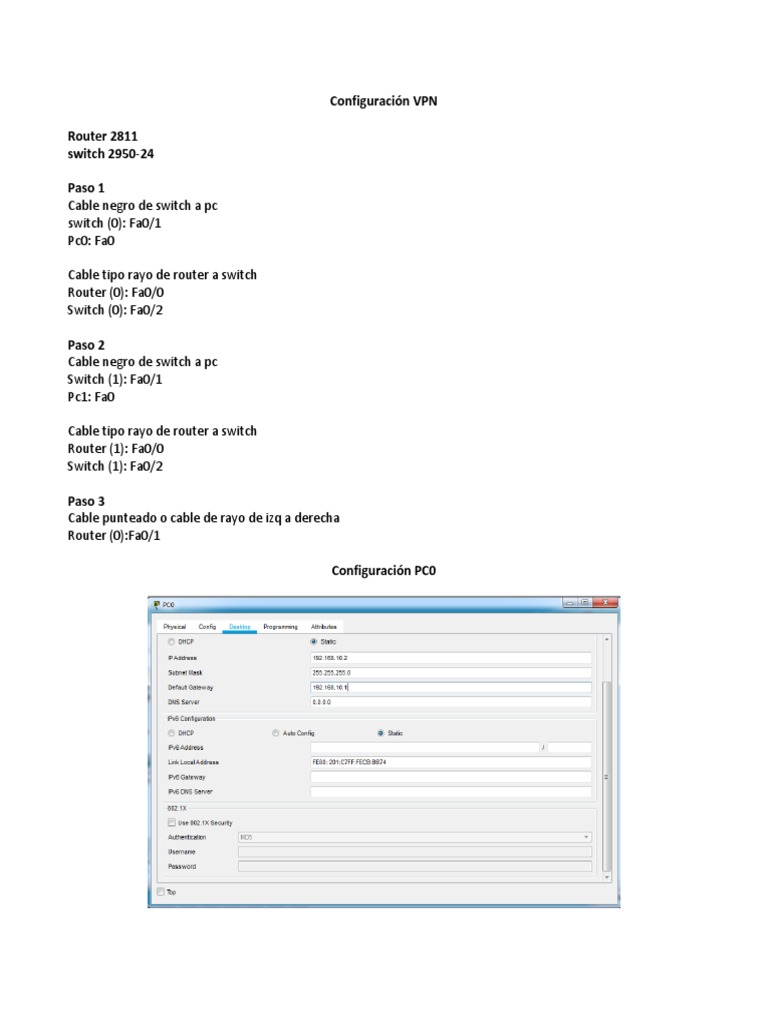

Configuración VPN

Router 2811
switch 2950-24

Paso 1
Cable negro de switch a pc
switch (0): Fa0/1
Pc0: Fa0

Cable tipo rayo de router a switch


Router (0): Fa0/0
Switch (0): Fa0/2

Paso 2
Cable negro de switch a pc
Switch (1): Fa0/1
Pc1: Fa0

Cable tipo rayo de router a switch


Router (1): Fa0/0
Switch (1): Fa0/2

Paso 3
Cable punteado o cable de rayo de izq a derecha
Router (0):Fa0/1

Configuración PC0
IP: [Link]
Mascara: [Link]
Default Gateway: [Link]

Configuración PC1

IP: [Link]
Mascara: [Link]
Default Gateway: [Link]

Configuración Router 0
FastEthernet0/0
IP Address: [Link]
Subnet Mask: [Link]
Port Status: ON
FastEthernet0/1
IP Address: [Link]
Subnet Mask: [Link]
Port Status: ON

RIP
Network: [Link] add
Network: [Link] add
Configuración Router 1

FastEthernet0/0
IP Address: [Link]
Subnet Mask: [Link]
Port Status: ON

FastEthernet0/1
IP Address: [Link]
Subnet Mask: [Link]
Port Status: ON
RIP
Network: [Link] add
Network: [Link] add

Se verifica configuración VPN switch y PC

Luego de configurar los pasos anteriores damos doble click en el router 0 y vamos a la pestaña CLI
CLI ROUTER 0

 Enable
 Configuere terminal
 crypto isakmp policy 10
 authentication pre-share
 hash sha
 encryption aes 256
 group 2
 lifetime 86400
 exit
 crypto isakmp key toor address [Link] (router 1)
 crypto ipsec transform-set TSET esp-aes esp-sha-hmac
 access-list 101 permit ip [Link] [Link] [Link] [Link] (Direccion red 1 y red 2)
 crypto map CMAP 10 ipsec-isakmp
 set peer [Link] (Router 2)
 match address 101
 set transform-set TSET
 exit
 interface fa0/1 (Interface a Router 2)
 crypto map CMAP
 do wr

CLI ROUTER 1

 Enable
 Configuere terminal
 crypto isakmp policy 10
 authentication pre-share
 hash sha
 encryption aes 256
 group 2
 lifetime 86400
 exit
 crypto isakmp key toor address [Link] (router 0)
 crypto ipsec transform-set TSET esp-aes esp-sha-hmac
 access-list 101 permit ip [Link] [Link] [Link] [Link] (Dirección red 2 y red 1)
 crypto map CMAP 10 ipsec-isakmp
 set peer [Link] (Router 1)
 match address 101
 set transform-set TSET
 exit
 interface fa0/1 (Interface a Router 1)
 crypto map CMAP
 do wr
Comandos para ver encriptación y desencriptacion de archivos en Router (0) CLI y Router (1) CLI

 en
 show crypto isakmp sa
 show crypto ipsec sa
