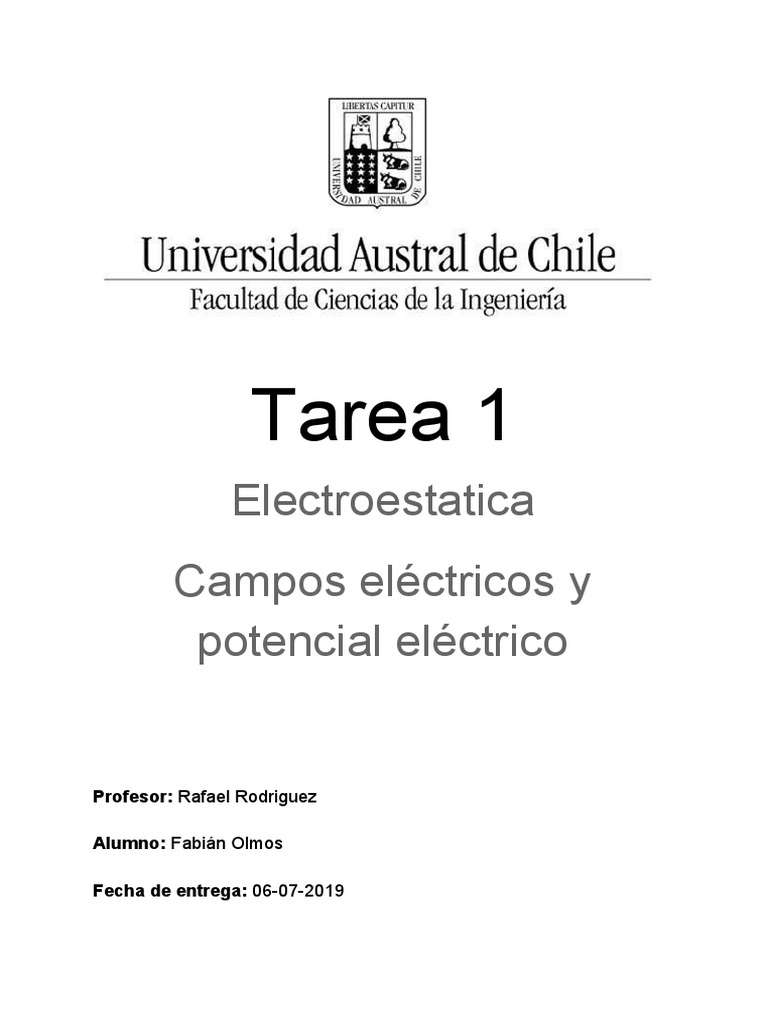

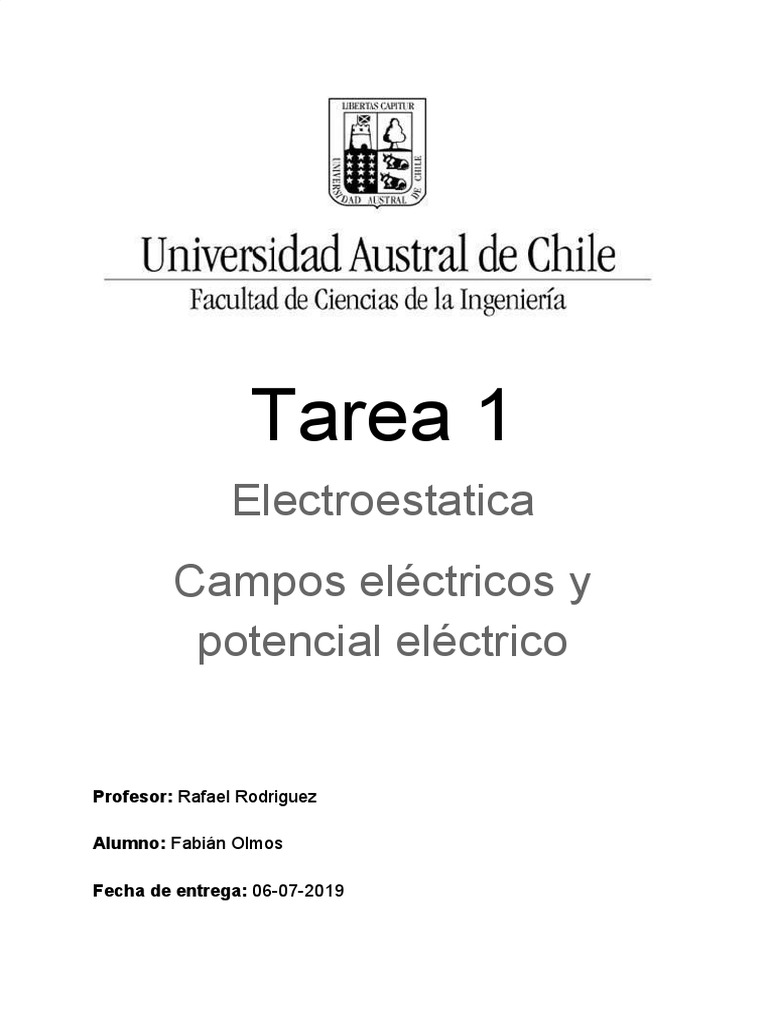

Tarea 1

Electroestatica
Campos eléctricos y
potencial eléctrico

Profesor: ​Rafael Rodriguez

Alumno: ​Fabián Olmos

Fecha de entrega: ​06-07-2019


Introducción 2

Marco teórico 2
Campo eléctrico 2
Potencial eléctrico 3
lineas equipotenciales 4
Constante dieléctrica 5
Ruptura dieléctrica 5
FR4 5
Python 5
Numpy 6
Matpltlib 6

Desarrollo 6
P1. Modelo de un condensador 6
Campo y potencial eléctrico del condensador 6
Ruptura dieléctrica 7
P2. Campo y potencial eléctrico 8
P3. Balanza de Kibble 11
Funcionamiento 11
Aplicaciones 12
Diferencia con la balanza de Ampere 12

Conclusiones 13

Referencias 13
Introducción
El siguiente informe analiza la simulación de campos eléctricos y potenciales eléctricos
sobre múltiples cargas puntuales, para esto se utilizará un lenguaje de programación, para
representar los distintos efectos que se producen. Por lo tanto, el objetivo general es
analizar y comprender los efectos en un medio determinado de campo eléctrico y potencial
eléctrico.

Además, las simulaciones cumplen los objetivos de visualizar de forma gráfica los efectos
del campo y potencial eléctrico, analizando sus vectores y líneas equipotenciales. Por otra
parte, la simulación se divide en dos, simulación de un condensador y simulación de cargas
puntuales aleatorias, en el primer caso, se observará cómo se comportan cargas de igual
magnitud pero de signos distintos, simulando las placas paralelas de un condensador,
además, se observará el comportamiento en distintos medios, para el caso de placas
puntuales observaremos cómo interactúan los campos y las líneas de potencial eléctrico
entre cargas que tienen cargas y ubicación aleatoria.

Luego, se analizará a grandes rasgos la balanza de Kibble, la cual últimamente a tenido


cierto renombre, debido a su relación con el kilogramo. Se estudiarán sus principales
fórmulas y algunas aplicaciones.

Por último, el hecho de programar la simulación ayudará a aprender un lenguaje en


específico, las funciones que este lenguaje pueda brindar y entender su sintaxis.
Marco teórico

Campo eléctrico
El campo eléctrico es la fuerza eléctrica por unidad de carga, su dirección está orientada
radialmente hacia fuera de una carga positiva puntual y radialmente hacia el interior de una
carga negativa puntual.

Por lo tanto, una carga aislada ​q ​produce un campo eléctrico ​E e ​ n todos los puntos del
espacio y en cualquier punto específico ​P,​ representado por la siguiente ecuación

La ecuación anterior puede ser extendida para determinar el campo eléctrico de múltiples
cargas puntuales, por ejemplo en el caso de dos cargas puntuales ​q1 y ​q2 ​ubicadas en los
vectores ​R1 ​y ​R2 desde el origen, se calcula el campo eléctrico a partir de un punto de
observación ​P ,​ el cual es la suma de los campos eléctricos de cada carga.

Por lo tanto, el campo eléctrico total en cualquier punto en el espacio es igual a la suma
vectorial de los campos eléctricos inducidos por todas las cargas individuales ​E1 ​y ​E2​.
Potencial eléctrico
Similar al campo eléctrico, el potencial es una propiedad del punto ​P ​ del espacio que rodea
la carga Q, Se define como la cantidad de trabajo o energía potencial, que se requiere para
mover una carga entre dos puntos. La relación entre ​E ​y V se debe a que el campo eléctrico
genera una fuerza sobre una carga, lo que requiere consumo de energía, esta energía o
trabjo se puede definir como la energía potencial eléctrica diferencial ​dW​ por unidad de
carga p potencial eléctrico diferencial

Al igual que en el campo eléctrico, se puede definir el potencial eléctrico sobre una carga
puntual, si la carga q ​esta en un lugar que no es el origen, especificado por un vector de
posición de fuente ​R1​, entonces ​V e​ n el vector de posición de observación ​R a una
distancia |​R​-​R1​|

Aplicando el principio de superposición, para N cargas, el potencial eléctrico es

lineas equipotenciales
Las líneas equipotenciales son como las líneas de la altitud de un mapa, que en este caso
la altitud representa al voltaje o potencial eléctrico. Estas líneas son siempre
perpendiculares al campo eléctrico, por lo que el movimiento a lo largo de estas líneas no
realiza trabajo.
En un campo constante, como un condensador, la líneas del campo eléctrico son
perpendiculares a las placas y las líneas equipotenciales son paralelas a las placas, como
se observa en la siguiente imagen.
En el caso de una carga puntual, las líneas equipotenciales son círculos centrados en la
carga puntual, a medida que la distancia r va aumentando, las líneas equipotenciales se van
separando.

Constante dieléctrica
Esta constante describe cómo un campo eléctrico afecta y es afectado por un medio, está
relacionada también con la susceptibilidad eléctrica del material. Distintos medios tienen
distintas constantes dieléctrica, debido a las distintas organizaciones de las cargas
eléctricas y reorientacion de dipolos eléctricos.
Existe la permitividad del vacío, la cual es constante ε0 , permitividad relativa y la
permitividad absoluta, la cual es el producto de la anteriores ε = ε0 * εr .

Ruptura dieléctrica
Es un fenómeno que se produce cuando el campo eléctrico entre dos conductores supera
un valor crítico, haciendo saltar una chispa en el vacío o quemando el dieléctrico que pueda
haber en medio. Esto limita la carga que se puede almacenar en las placas de un
condensador. El fenómeno físico se puede entender de mejor manera con la teoría de las
bandas.

Entre los efectos que se producen estan, generación de luz, ruido audible y de radio,
vibraciones, deterioros, etc.

FR4
Es un material construido por 8 hojas de Prepeg, el cual a su vez está constituido por fibra
de vidrio impregnadas en resina epoxi. Tiene un espesor estándar de 1,6 mm, además una
capa de cobre de 35 micrones. Para prensar todas las capas se prensan bajo presión y
temperatura controlada para conformar el material final.
Sus principales características son:
● Alta estabilidad dimensional
● Bajo coeficiente de absorción de humedad
● inflamabilidad grado 94V0
● Buena resistencia a la temperatura
Se utiliza principalmente en la construcción de PCB de alto grado tecnológico.

Python
Python es un lenguaje de programación interpretado, lo que quiere decir que necesita de un
software para poder analizar y ejecutar, su sintaxis es bastante sencilla, lo que ayuda a
tener un código legible, tiene una licencia de código abierto, compatible con la licencia
pública general de GNU.
Una de las ventajas es que desarrolladores han creados multiples librerias para todo tipo de
aplicaciones, por ejemplo ​Numpy​ y ​Matplotlib​, que ayudan a realizar cálculos complejos y
de grandes matrices.

Numpy
Numpy es el paquete fundamental para la computación científica con python, entre las
cuales están el las operaciones con matrices de N dimensiones y distintos tipos de
transformadas, puede usarse como contenedor multidimensional de datos genéricos.

Matpltlib
Esta librería ayuda con el trazado 2D de python, produce gráficos de alta calidad,
histogramas, espectros de potencia, diagramas, etc.
Desarrollo

P1. Modelo de un condensador

Campo y potencial eléctrico del condensador


Por medio de python se simuló un condensador de placas paralelas, se pusieron 100 cargas
puntuales de igual carga, simulando una placa, separadas a 0,05 m una de la otra, un metro
más abajo se pusieron 100 cargas de igual magnitud pero signo contrario.
El código simula los vectores de campo eléctrico y las líneas equipotenciales de potencial
eléctrico. Además, tiene la opción de poder simular en distintos medios, vacío, aire, alúmina
y FR4. La simulación se representa en las siguientes imágenes.
Vacío Aire

Alúmina FR4

A modo general se observa como las líneas de campo eléctrico salen de la capa inferior con
cargas positivas, hacia la capa superior con cargas negativas, en el centro las líneas de
campo eléctrico se observa que están perpendicular a las placas, al contrario de las líneas
del potencial eléctrico que están en paralelo a las placas. Además, se observa y comprueba
que todas las líneas equipotenciales están de manera perpendicular a los vectores del
campo eléctrico en todo el plano.
Cuando se compara la simulación del condensador con distintos medios, se observa que el
comportamiento de los vectores de campo eléctrico y las líneas del potencial eléctrico es
similar en los cuatro medios, las diferencias nacen en las magnitud de estas, por ejemplo,
en el alúmina y FR4 se observa que las líneas de potencial eléctrico están más juntas que el
vacío y aire, esto debido a que tienen una constante dieléctrica mayor, lo mismo pasa con
los vectores de campo eléctrico, son de mayor magnitud.
Ruptura dieléctrica
Dentro de las placas de un capacitor, existe un campo eléctrico máximo, llamado rigidez
dieléctrica, determinado por el dieléctrico utilizado entre las placas, si el campo eléctrico
supera este máximo, pues ocurre la ruptura dieléctrica, creando un arco o chispa que causa
el desperfecto del condensador. La fórmula que relaciona la ruptura dieléctrica con la
distancia entre las placas es la siguiente:
ΔV R = E max * d
Donde ΔV R es el voltaje máximo del condensador, por lo tanto, para calcular la distancia
entre las placas, nos daremos un voltaje de ruptura para el condensador de 5 KV, el campo
máximo estará dado por el tipo de dieléctrico según su rigidez dieléctrica. La tabla siguiente
muestra la distancia entre placas para cada dieléctrico.

Rigidez dieléctrica
Dieléctrico (V/m) Vmax d (m)
Vacío 4,00E+07 5000 1,25E-04
Aire 3,00E+06 5000 1,67E-03
Alúminia 1,34E+07 5000 3,73E-04
FR4 1,07E+07 5000 4,67E-04

P2. Campo y potencial eléctrico


Utilizando el lenguaje de programación Python y basado en las ecuaciones de campo y
potencial eléctrico para múltiples cargas puntuales, en los requerimientos se solicita 10
cargas puntuales entre − 9 * 10⁻⁶ y 9*10⁻⁶ C, la ubicación debe estar dentro de un
cuadrado de 10 x 10.
Para poder representar el campo y potencial eléctrico en todo el plano, se realiza el cálculo
para desde cada punto del plano ​P ​a cada una de las 10 cargas, luego se hace la sumatoria
de todos los puntos y se grafican. El gráfico muestra los vectores de campo eléctrico y las
líneas equipotenciales del potencial eléctrico.
La imagen anterior muestra el resultado de los vectores de campo magnético y las líneas
equipotenciales del potencial eléctrico, se observa como los vectores van tomando distintas
direcciones por el efecto que producen las otras cargas, ya sea porque se repelen o se
atraen. Por otro lado, las líneas equipotenciales del potencial eléctrico a medida que se van
alejando de la carga se van separando hasta unirse con las otras cargas, llegando a ser una
línea equipotencial para un conjunto de cargas.
El código además indica el valor de las cargas y su ubicación, que son valores aleatorios
para cada simulación.

El código tiene la opción de ingresar el número de cargas, para ir experimentando y


observando la transformación de los campos y potenciales eléctricos.
Por ejemplo, una carga puntual, se cumple los vectores y formas de líneas de potencial
eléctrico antes estudiado, en este ejemplo una carga positiva y los vectores de campo
eléctrico van hacia fuera de la carga.
Otro ejemplo es de dos cargas, en este caso las cargas no tienen misma magnitud, pero
ambas positivas, se observa que a cierta distancia de las cargas, el campo eléctrico y el
potencial eléctrico parecieran ser de solo una carga, pero más cerca se ve claramente como
los campos eléctricos se repelen.
Por último, se observan dos cargas de signo distinto, donde se observa que claramente
cómo el campo eléctrico es atraído de una a otra carga, en este caso las cargas tienen
distinta magnitud, lo que se refleja en las líneas equipotenciales.
P3. Balanza de Kibble
La balanza de Kibble se inventó en el National Physical Laboratory (NPL) por Bryan Kibble,
está relaciona la energía mecánica y la eléctrica.
Consiste en una bobina de alambre que se suspende del brazo de una balanza sobre un
campo magnético fuerte.

Funcionamiento
Existen dos modos de funcionamiento, modo pesaje y modo de movimiento. En ​modo
​ ue se opone a la fuerza vertical que genera la corriente ​I q
pesaje​, se tiene un peso ​Mg q ​ ue
fluye por la bobina con un alambre de longitud ​l ​en una densidad de flujo magnético ​B,
obteniendo la siguiente expresión M g = B l I , p ​ or lo tanto, el peso debe ser capaz de
compensar la fuerza que genera la corriente de la bobina. En ​modo movimiento​, se
elimina la masa y la bobina se mueve en el campo magnético, lo que genera una tensión,
obteniendo V = B l u , donde ​u​ es la velocidad con la que se mueve la bobina.

Además, según la ley de inducción se tiene la siguiente ecuación

De la cual, también desprende la representación del Watt en el SI ( 1W = 1kgm²s⁻³ ).

Se ha observado que, en algunas circunstancias, la balanza de Kibble es prácticamente


inmune a los errores que surgen de fuerzas secundarias, como no verticales de la bobina y
las fugas eléctricas. De todas formas, es un desafío mecánico construir la balanza de
Kibble, para evitar por sobre todo los movimientos horizontales, de lo contrario, si queda mal
alineada, puede causar fuerzas que invaliden las condiciones de estabilidad, para esto
existen técnicas para evitar posibles fallas, simplificar su construcción y el funcionamiento
de las balanzas Kibble.
Aplicaciones
La balanza de Kibble puede ser utilizada para determinar la constante de Plank, para esto,
es importante poder determinar la ​g ​y ​v ​con una incertidumbre requerida, la precisión de ​g
debe tener una incertidumbre estándar relativa de 10⁻⁹ , se debe considerar la ubicación del
experimento, la variación de ​g durante el tiempo y la posición del sol y la luna. Por otro lado,
la medición de la velocidad se lleva a cabo mediante una medición interferométrica de la
distancia recorrida, realizando las correcciones necesarias debido al índice de refracción del
aire, de esta forma se obtiene la constante de h, invariante en el tiempo y lugar. Poder
determinar con la incertidumbre requerida es útil para para controlar la estabilidad del
kilogramo, otra aplicación de la balanza de Kibble.
Se puede relacionar el kilogramo con las constantes fundamentales, la potencia eléctrica
V I se mide utilizando el efecto Hall cuántico y el efecto Josephson. Este último, permite
​ sí se tiene V = hf /2e , el
determinar V en términos de una frecuencia de microondas ​f, a
efecto hall cuantico nos ayuda a obtener la resistencia R = h/ne² , donde ​n es un número
cuántico. Por lo tanto, se tiene que V I = hf f ′n/4 , lo que nos ayuda a relacionar la masa con
la constante de Planck, el metro y el segundo,. A partir de estas referencias el kilogramo fue
definido como un decímetro cúbico de agua. El kilogramo fue redefinido, el cual tiene como
base el valor fijo de la constante de Planck y no con base en un artefacto sólido.

Diferencia con la balanza de Ampere


La balanza de ampere es un instrumento antiguo que se utiliza para medir la fuerza ejercida
entre dos bobinas, para calcular la intensidad de corriente. La balanza de Kibble es una
versión más precisa, que tiene como principal diferencia que el principio de funcionamiento
es el contrario, ya que la balanza de Kibble busca determinar la más de un peso a partir de
una corriente medida. La razón de porque la balanza de Ampere es menos precisa, se debe
a que depende de la precisión con las que se mide las dimensiones de las bobinas, a
diferencia de la de Kibble, que elimina los efectos geométricos.
La balanza de Kibble, también es conocida como balanza de Watt debido a que el peso de
la masa es proporcional a la potencia. También, es conocida como balanza de Planck,
debido a su aplicación para calcular la constante ​h.
Conclusiones y resultados
Este análisis y simulación de los efectos que tienen los campos y potenciales eléctricos en
un medio, ha ayudado a entender de forma gráfica el comportamiento de estos. Primero se
tuvo que comprender la parte teórica para realizar las simulaciones, una de las principales
diferencias es que el campo eléctrico se representa por medio de vectores que representa
el la dirección y el comportamiento del campo en el medio y el potencial se representa a
través de líneas equipotenciales, que muestra la magnitud del potencial a medida que se
van alejando de la carga.
En la simulación de las placas paralelas, se observa como claramente los vectores de
manera perpendicular a las placas y las líneas del potencial eléctrico de manera paralela,
pero sobre todo cómo se cumple que en todo el medio, el campo eléctrico siempre es
perpendicular al potencial eléctrico. También al comprar con distintos medios se observa
que el principal efecto es el cambio en las magnitudes del campo y potencial eléctrico, esto
influye también en la ruptura dieléctrica del medio, donde si deseamos tener un voltaje
máximo, se debe modificar la distancia entre las placas, ya que el campo eléctrico máximo
es fijo según el medio.
De simulación de múltiples cargas puntuales, se observa cómo interactúan los campos
eléctricos entre ellos, debido a que son atraídos o repelidos por las cargas vecinas, debido a
la misma razón, las líneas equipotenciales del potencial eléctrico se van deformando, pero
si se aleja el plano, se observa como las líneas se van uniendo con las de otras cargas
hasta que llega un punto en que parecieran ser líneas de una sola carga eléctrica.
Del estudio realizado a la balanza de Kibble se concluye que la relación con el kilogramo se
debe a la constante de Planck, ya que gracias a la balanza de Kibble, se puede determinar
de forma muy precisa la constante de Planck.
Por último, se utilizo Python como lenguaje de programación, aunque gran parte del
desarrollo del informe se realizo en Octave (versión libre de Matlab), pero python da más
flexibilidad con algunas funciones y mejores opciones para graficar los campos. Adempas,
Python es utilizado en muchas otras áreas, por lo que es importante conocer su sintaxis y
estructura.
Referencias
[1] Cano, J. (2012). Dibujando líneas de nivel en Phyton con matplotlib. Phybonacci.
Recuperado de:
https://www.pybonacci.org/2012/04/13/dibujando-lineas-de-nivel-en-python-con-matplotlib/
[2]Díaz, J. (2018). Desarrollo del prototipo de la balanza de kibble con material didáctico.
Recuperado de:
https://www.researchgate.net/publication/329277055_DESARROLLO_DEL_PROTOTIPO_D
E_LA_BALANZA_DE_KIBBLE_CON_MATERIAL_DIDACTICO
[3]​Ecured. P​ ermitividad eléctrica. Recuperado de:
https://www.ecured.cu/Permitividad_el%C3%A9ctrica
[4]​Fisicalab. ​Potencial electrico. Recuperado de:
https://www.fisicalab.com/apartado/potencial-electrico-punto#potencial-electrico
[5] ​Hyperphysics. ​Momento bipolar, potencial de dipolo eléctrico. Recuperado de:
http://hyperphysics.phy-astr.gsu.edu/hbasees/electric/dipole.html#c3
[6] ​Mathwork. ​Streamline. Matlab. Recuperado de:
https://la.mathworks.com/help/matlab/ref/streamline.html
[7] ​NPL (​2019). Medida de masa y mecánica. Balance de Kibble. Recuperado de:
https://www.npl.co.uk/kibble-balance
[8] Oliva, A. (2014). Ejercicios extra de electrostática y magnetostatica. Universidad de
Costa rica. Recuperado de: ​http://gandreoliva.org/papers/Tem-extra1.pdf
[9]python. ​https://www.python.org/
[10]Robinson, I. & Schlamminger, S. (2016). El balance de vatios o Kibble: una técnica para
implementar la nueva definición de SI de la unidad de masa. Recuperado de:
​https://iopscience.iop.org/article/10.1088/0026-1394/53/5/A46/meta#metaa3607s2

También podría gustarte
