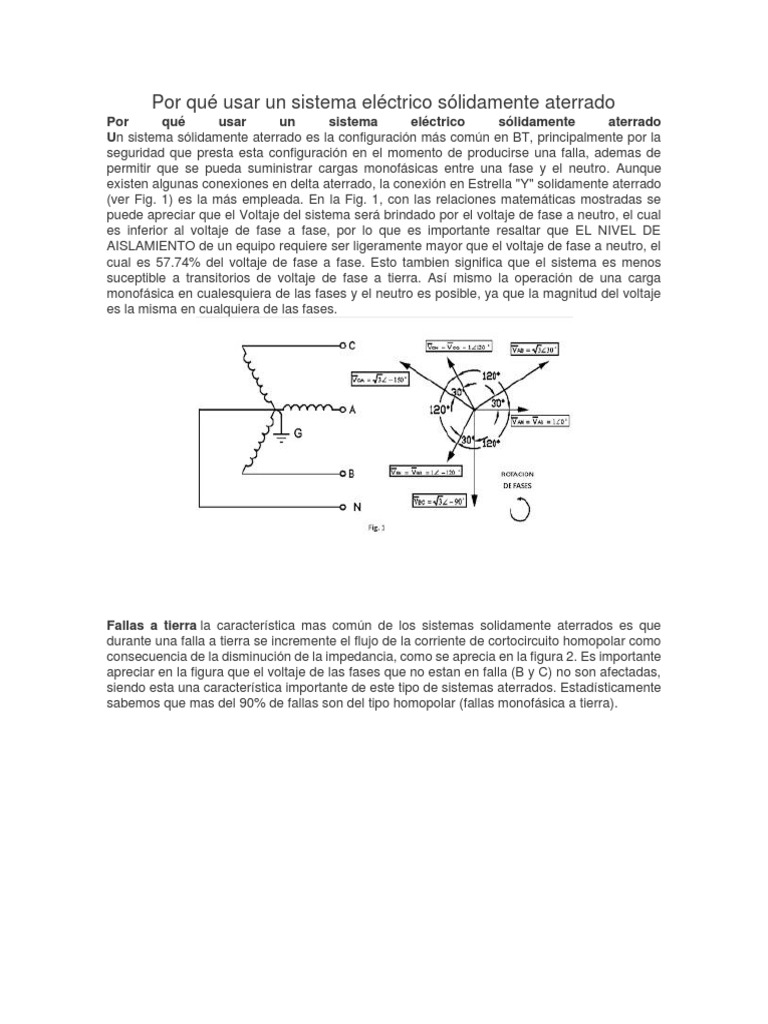

Por qué usar un sistema eléctrico sólidamente aterrado

Por qué usar un sistema eléctrico sólidamente aterrado

Un sistema sólidamente aterrado es la configuración más común en BT, principalmente por la
seguridad que presta esta configuración en el momento de producirse una falla, ademas de
permitir que se pueda suministrar cargas monofásicas entre una fase y el neutro. Aunque
existen algunas conexiones en delta aterrado, la conexión en Estrella "Y" solidamente aterrado
(ver Fig. 1) es la más empleada. En la Fig. 1, con las relaciones matemáticas mostradas se
puede apreciar que el Voltaje del sistema será brindado por el voltaje de fase a neutro, el cual
es inferior al voltaje de fase a fase, por lo que es importante resaltar que EL NIVEL DE
AISLAMIENTO de un equipo requiere ser ligeramente mayor que el voltaje de fase a neutro, el
cual es 57.74% del voltaje de fase a fase. Esto tambien significa que el sistema es menos
suceptible a transitorios de voltaje de fase a tierra. Así mismo la operación de una carga
monofásica en cualesquiera de las fases y el neutro es posible, ya que la magnitud del voltaje
es la misma en cualquiera de las fases.

Fallas a tierra la característica mas común de los sistemas solidamente aterrados es que
durante una falla a tierra se incremente el flujo de la corriente de cortocircuito homopolar como
consecuencia de la disminución de la impedancia, como se aprecia en la figura 2. Es importante
apreciar en la figura que el voltaje de las fases que no estan en falla (B y C) no son afectadas,
siendo esta una característica importante de este tipo de sistemas aterrados. Estadísticamente
sabemos que mas del 90% de fallas son del tipo homopolar (fallas monofásica a tierra).
Ventajas:
1. Una falla eléctrica se detecta fácilmente y por lo tanto es aislado rápidamente por los
dispositivos de protección.
2. No existe posibilidad de sobretensiones transitorias.
3. Es fácil de identificar y disparar selectivamente el circuito en falla de manera que los otros
circuitos o consumidores puede continuar sin ser afectados.
4. Mayor seguridad del personal.
5. Confiable, económico y buen desempeño del sistema.
6. Eficiente para la protección ante descargas atmosféricas.
Desventajas:
1. Los bajos valores de la impedancia de tierra hacen que las corrientes sean extremadamente
altas durante la falla casi iguales o, superiores a corrientes de cortocircuito trifásicas del sistema.
2. El uso de cargas monofasicas conectadas al sistemas pueden originar desbalances del
voltaje.
3. Se requiere que las fallas sean removidas en el tiempo mas rápido para evitar daño en los
equipos.
4. Incrementa la capacidad de apertura de los equipos.
