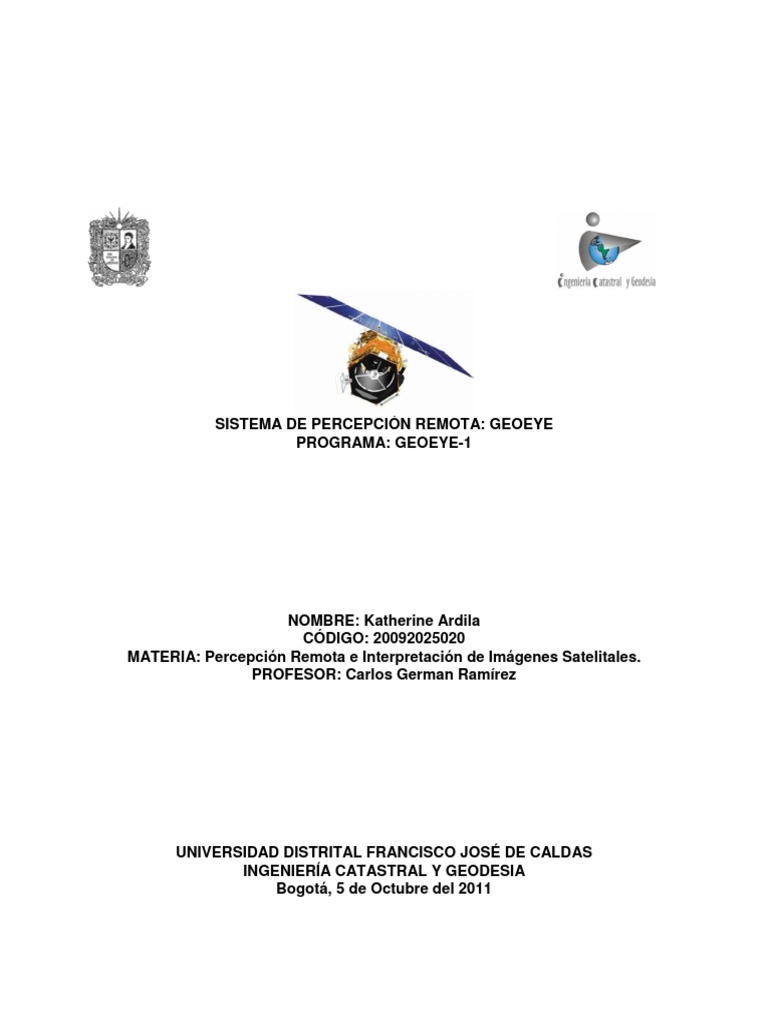

SISTEMA DE PERCEPCIÓN REMOTA: GEOEYE

PROGRAMA: GEOEYE-1

NOMBRE: Katherine Ardila

CÓDIGO: 20092025020
MATERIA: Percepción Remota e Interpretación de Imágenes Satelitales.
PROFESOR: Carlos German Ramírez

UNIVERSIDAD DISTRITAL FRANCISCO JOSÉ DE CALDAS

INGENIERÍA CATASTRAL Y GEODESIA
Bogotá, 5 de Octubre del 2011
 INTRODUCCIÓN

La percepción remota como bien lo dice su nombre es uno de los modos en que
se puede percibir una realidad sin estar en contacto directo con ella, en este
caso hablamos del modo en cómo podemos percibir principalmente la superficie
terrestre y los fenómenos que suceden en él. Entonces si hablamos de un
Sistema de Percepción remota, tendremos que situarnos en un conjunto de
herramientas que al sincronizarse de cierto modo, forman un “Sistema” que
puede ser controlado y supervisado por nosotros, los usuarios. Estos sistemas
se convierten la mayoría de veces en objetos valiosos y de gran utilidad dentro
de la planeación y toma de decisiones respecto a un objetivo específico que
involucre la cubierta terrestre principalmente.

Ahora bien, con el fin de analizar a fondo todos los componentes que
conforman un Sistema de Percepción Remota, traigo como tema central el
sistema GeoEye-1, que se ha ganado gran fama en los últimos 5 años, pues
hace parte de los primeros sensores comerciales espaciales de mejor
resolución tanto espacial como radiométrica.
 I. CAPTURA DE DATOS

El modo en que un sistema de percepción remota obtiene datos está influenciada

por distintos factores tales como: fuente de energía, que nos dice si la luz solar
forma parte del modo de captura, cubierta, en la que encontramos distintos tipos
de rugosidad y características físicas de la superficie objeto, en un instante de
tiempo, el tipo de sensor que influye en la calidad, precisión y detalle de los datos,
la recepción que nos permite acceder a estos datos seguido de un intérprete, que
nos muestra la información clasificada según el objetivo fijado y finalmente el
usuario, o sea quién finalmente está interesado en determinar los actos a seguir
teniendo la información previamente obtenida.

A continuación se describen cada uno de los componentes que hacen parte del
sistema GeoEye-1:

A. EVALUACIÓN DEL SISTEMA

1. Fuente de energía: Utiliza energía natural (luz solar) para generar las
imágenes en horarios diurnos.
2. Cubierta: Este sistema está enfocado en la Cubierta terrestre.
3. Sensor: El sensor es de tipo pasivo es decir que funciona únicamente
con la luz del sol, se trata de una “Cámara electro-óptica” desarrollada
exclusivamente para este proyecto por la firma ITT.
4. Recepción: Cuenta con una estación primaria y tres terrestre para el
procesamiento recepción y distribución de los datos.
a) Estaciones terrestres:
Primaria: Herndon - Virginia.
Secundaria: Barrow - Alaska; Tromso - Noruega y Troll - Antártica.

5. Intérprete: Los archivos son digitales de tipo .tiff, GEOtiff, .nitf., por lo
tanto la interpretación puede ser realizada por medios electrónicos o
análogos. Puede realizarse cartografía hasta escala 1:5000 (depende de
la necesidad de usuario).
6. Usuario: Cualquier empresa que interesada en recursos naturales
(cobertura y uso de la tierra, zonificación, inventario de suelos, etc.).
B. ANTECEDENTES
Con el avance de la tecnología en cuanto a capacidad de almacenamiento
y calidad de información visual, los sistemas de percepción remota han ido
evolucionando de modo que capturar información con mejor resolución se
hace más competitivo de ahí que la iniciativa que comenzó hace unos años
tenga en el momento más de 2000 satélites circulando por encima de la
superficie terrestre. De este modo la empresa GeoEye también inició su
carrera en este camino y como veremos a continuación llegó a lo que hoy
conocemos como GeoEye-1.
1. Agencia Espacial: Agencia de Inteligencia Geo-espacial Nacional
(National Geospatial-Intelligence Agency (NGA)).
2. País: Estados Unidos.
3. Fecha de lanzamiento: Septiembre 6, 2008 - 11:50:57 a.m PDT –
Pacific Daylight Time (horario de verano).
4. Recuento: La empresa GeoEye, fue la encargada de liderar la
construcción de satélites diseñados para observar y fotografiar la
superficie terrestre en alta resolución. Inicialmente el Orbview-1 fue puesto
en órbita en 1995, el Orbview-2 en 1997 y el Orbview-3 en 2003. Este
último dejó de estar operativo en Abril de 2007.
5. Un último satélite de esta familia, el Orbview-4 se perdió durante su
lanzamiento en 2001. Finalmente el inicialmente llamado Orbview-5 fue
bautizado como GeoEye-1.
El 1 de diciembre de 2004, General Dynamics C4 Systems anunció que se
había adjudicado un contrato valorado en aproximadamente US$ 209
millones para construir el satélite Orbview-5 cuyo sensor ha sido diseñado
por la Corporación ITT.
El satélite, que ahora se conoce como GeoEye-1, fue originalmente
programado para abril de 2008, pero perdió 30 días en la plataforma de
lanzamiento por una misión del gobierno de EE.UU. que se había
retrasado. El lanzamiento fue reprogramado para el 22 de agosto del
2008, desde la Base Vandenberg de la Fuerza Aérea, a bordo de un
vehículo de lanzamiento Delta II. El lanzamiento fue aplazado al 4 de
septiembre de 2008, debido a la falta de disponibilidad del relé de
telemetría del avión “Gran Cuervo”. Se retrasa de nuevo al 6 de
septiembre por el huracán Hanna que interfiere con los con los equipos de
lanzamiento.
Finalmente el lanzamiento se llevó a cabo con éxito el 6 de septiembre de
2008 a las 11:50:57 am PDT (UTC 18:50:57). El satélite GeoEye-1 se
separa con éxito de su vehículo de lanzamiento (Delta II) a las 12:49 pm
PDT (19:49 UTC), 58 minutos y 56 segundos después del lanzamiento.
 GeoEye mostró la primera imagen del satélite GeoEye-1 en Octubre 8 del
2008. La imagen era de la universidad Kutztown en Pensilvania (Imagen
1) y fue recogida a las 12:00 p.m. EDT en Oct. 7, 2008 mientras GeoEye-1
estaba en dirección norte a sur en una órbita de 423 millas de alto (de 681
kilómetros) sobre el litoral de Este de E.U. a una velocidad de cuatro y
medio millas por segundo.
GeoEye comenzó a proporcionar imágenes GeoEye-1 a Google a
mediados de 2009.

Imagen 1. Kutztown, Pennsylvania.

Primera imagen obtenida por el programa GeoEye-1.
(Fuente GEOEYE.)

C. ESTRUCTURA BÁSICA DEL SISTEMA

La estructura Básica de un sistema de precepción remota nos da un
pequeño recorrido desde la agencia responsable por el sistema, pasando
por el modo y lugar de lanzamiento, quienes lo regulan, hasta la obtención
del producto o imagen; cada uno de los espacios nos indica el orden
cronológico que hizo o hace que sea posible la obtención de esta
información.

Todos los sistemas de percepción remota deben tener en cuenta esta

estructura a fin de considerarse un sistema como tal, que no es aislado sino
que se integra con otros. De este modo entonces me refiero al Anexo No.1
en donde se describen los diferentes componentes de la estructura
correspondiente al sistema GeoEye-1.
D. RESOLUCIÓN
La resolución es la habilidad de un sistema de percepción remota para
producir una imagen nítida y bien definida. Es una medida de la capacidad
que tienen los sensores para distinguir entre dos señales situadas
espacialmente cerca y que son espectralmente similares. Un sistema
sensor puede tener varios tipos de resolución, para este caso tenemos las
que listo a continuación:
1. Resolución Espacial Al Nadir: Relación entre el pixel y la distancia real
que representa en el terreno cuando la toma es totalmente vertical.
0.41 metros (1.3 pies) pancromático.
1.65 metros (5.4 pies) multi-espectral.

2. Resolución Espectral: Indica el ancho de banda o número de bandas

expresado en longitud de ondas.
Gama Espectral Pancromático: 0,45-0,80 µm
Gama Multiespectral:
(a) Azul: 0,45-0,51 µ.
(b) Verde: 0,51-0,58 µm.
(c) Rojo: 0,655-0,69 µm
Infrarrojo cercano: 0,78-0,92 µm.

3. Resolución Radiométrica: Capacidad del sensor para medir en

diferencia en radiancias (valores numéricos).
11-bits es decir de 0-2047niveles.

4. Resolución Temporal: Es el intervalo de tiempo que un sensor observa

una misma área del terreno en determinado periodo.
E. Ángulo De
F. Promedio de
Vista Al Nadir
Revisita (días)
(Grados)
G. 10 H. 8.3
I. 28 J. 2.8
K. 35 L. 2.1

Esta tabla muestra el promedio en días del tiempo de revisita para un

mismo lugar con diferentes ángulos de inclinación. Para una toma
totalmente vertical se necesitan un poco más de 8.3 días, pero en general
con un ángulo de 35º se puede considerar casi vertical por lo tanto el
tiempo de revisita se dice que es menor a 3 días.
5. Resolución Angular: Es la capacidad de inclinación del sensor para
generar imágenes de un mismo lugar pero con diferente inclinación y así
generar una posible estereoscopía.
De 0° a 60° Al nadir.
M. CARACTERÍSTICAS ORBITALES
Las características orbitales hacen referencia a todos los componentes que
hacen parte de la trayectoria que describe la plataforma en el espacio, altura,
velocidad e inclinación de la órbita. Para el programa GeoEye-1 tenemos que
como dato de partida podemos establecer que es un satélite heliosincrónico, es
decir que puede orbitar cubriendo distintas zonas de la superficie terrestre de
manera sistemática. A continuación describo las características propias de la
órbita correspondiente al este sistema.
1. TIPO DE ÓRBITA: Polar, helio-sincrónica (que está sincronizada con el
nodo ascendente de la órbita solar y teniendo una órbita dentro del plano
de los ejes de giro de la tierra).
2. PERIODO: 98 minutos.
3. FORMA: Circular.
4. ALTURA: 681 km.
5. ÁNGULO DE INCLINACIÓN DE LA ÓRBITA: 98 Grados (ángulo
formado por el plano orbital y el plano ecuatorial).
6. HORA: 10:30 am.
7. VELOCIDAD: 7.5 km/seg.
 II. ADQUISICIÓN DE DATOS

Respecto a este tema tenemos en cuenta todos los dispositivos por medio de
los cuales obtenemos los datos, es decir los sensores que lleven a bordo la
plataforma y los modos en que estos puedan ser adquiridos. A este fin tenemos
que GeoEye-1 posee un solo sensor formador de imágenes, el resto son
dispositivos de nivelación, rastreo GPS, y antenas de recepción u envío de
datos a las estaciones terrenas. Cabe decir que para este proceso de
adquisición contamos con dos partes fundamentales, una es la parte terrena
que es la encargada de recepcionar y manipular la información enviada por el
satélite en órbita y por otro lado son las bases en tierra que reciben y permiten
distribuir las imágenes.

A. PLATAFORMA
Este ítem nos remite a qué tipo de plataforma física hace posible el
funcionamiento del programa. Por un lado tenemos la parte terrestre y por otro
lado la satelital, que se describe a continuación.
1. Segmento terrestre: Como se mencionó en el numeral 1.a, la plataforma
satelital se monitorea desde la estación central que queda en Herdon-
Virginia y se ayuda de otras tres ubicadas en: Barrow – Alaska, Tromso -
Noruega y Troll - Antártica.

2. Segmento Satelital: Para la plataforma satelital tenemos los siguientes

dispositivos:
El sistema de comunicaciones y almacenamiento C&DH (Command &
Data Handling), cuenta con:
(a) Placa central Standard cPCI backplane/bus.
(b) Unidad central de proceso RAD750.
(c)Bloqueo de redundancia con traspaso automático a “backup” o
archivo de respaldo.
(d) Bus de datos MIL-STD-1553B.
(e) 1 Terabit de capacidad de almacenamiento a bordo.

La unidad High Speed Storage Unit o Unidad de almacenamiento de

alta velocidad (“HSSU” por sus siglas en Inglés) fué fabricado por la
empresa SEAKR, además cuenta con los siguientes dispositivos:
(a) RF Test Rack.
(f) X-band: Antena de descarga banda ancha.
(g) X-band: Transmisor de telemetría.
(h) X-Band: Transmisor banda ancha.
(i) X-band: Antena de telemetría.
(j) S-band: Antena
(k)L3 Comm S-band Receptor: desencriptador.
 Como podemos observar los dispositivos dispuestos para transmitir o
recepcionar datos están definidas dentro de las bandas X y S que
que usan principalmente para tráfico de información del espacio
profundo. Para la banda X tenemos una transmisión de 150 o 740
Mbps (megabytes por segundo).

ADCS (Attitude Determination and Control Subsystem), Subsistema de

control y determinación de altitud que cuenta con:
(a) 3 ejes estabilizadores, 8 RWAs (Reaction Wheel Assemblies o
Ensambles rodados de reacción) de alto rendimiento.
(l) ZMB (Zero Momentum Bias) dispositivo de estabilización.
(m) SIRU “Scaleable Inertial Reference Unit” (giroscopios).
(n) 10 Células, páneles solares.
(o) 2 GPS receptores1.
(a) 3 EM o barras de torque.
(p) Bi-axial gimbal conductor, para el señalador de la antena.
Estos dispositivos proporcionan control de movimiento, altitud y
posición de la plataforma satelital.

Sistema de propulsión:
(a) Thrusters: 8 @ 5 lb cada una.
(q) Máximo cambio de velocidad = 232 mps
(r) Propulsor a bordo: 144.5 kg (318.6 lbm).

Sistema de sensores:
Aquí haremos referencia al sensor encargado de generar imágenes.
Como nombramos inicialmente, el sensor de este sistema es un sensor
pasivo, es decir que funciona con la luz solar además podemos decir
que es una cámara electro óptica diseñada exclusivamente para el
proyecto GeoEye-1, por la empresa ITT y cuyas características
principales son:
(a) Apertura del obturador=1.1 m.
(s)Distancia focal=13.3 m

B. PROGRAMAS
Hasta la fecha van 5 programas exitosos el primero, el Orbview 1, después el
OrbView2 y así sucesivamente; finalmente el Orbview5 que terminó llamándose
GeoEye-1 y que sigue en funcionamiento. Aunque se tiene programado para
este año el lanzamiento de un sexto programa llamado GeoEye-2, aún no se
tiene fecha de lanzamiento confirmado.

1
Cabe destacar que es la primera vez que se utiliza (oficialmente) tecnología militar de GPS
para este tipo de plataformas.
C. CUBRIMIENTO
La apertura del foco del sensor nos da un “Ancho de corredor” igual a 15.2
kilómetros (al nadir), es decir que con una sola obturación es capaz de abarcar
esta distancia de modo lineal, por lo tanto el cubrimiento total de una sola toma
dependerá del tiempo que dure en posición y su ángulo de inclinación.

A continuación listo las principales áreas para cada tipo de toma.

1. Toma tipo Escena o “Single Point” 225km2 (15x15km)
2. Toma tipo Área extendida o “Large Areas” 15.000 km2 (300x50km)
3. Toma tipo Área contigua o “Stereo Areas” 6.270 km2 (224x28 km)

D. SISTEMA DE REFERENCIA
El sistema de referencia que utiliza GeoEye-1 por defecto es el UTM o
El Sistema de Coordenadas Universal Transversal de Mercator (En
inglés Universal Transverse Mercator, UTM) que es un sistema de coordenadas
basado en la proyección cartográfica transversa de Mercator, que se construye
como la proyección de Mercator normal, pero en vez de hacerla tangente
al Ecuador, se la hace tangente a un meridiano. Otra de sus opciones es la
Lambert Conformal Conic o la proyección conforme cónica de Lambert que es
una proyección cartográfica cónica frecuentemente usada en navegación aérea.
Los Datums incluidos son: WGS84 (por defecto), NAD27 y NAD8323 disponible
únicamente en E.U.

E. FORMATOS
Los formatos de entrega de estas imágenes son digitales, por lo tanto la
información de captura, como fechas, hora, proveedor, resoluciones, tipo de
procesamiento, coordenadas y demás datos vienen en un archivo aparte tipo
texto en formato ASCII.
Las extensiones de los archivos digitales son: GeoTIFF, NITF 2.0, NITF 2.1, o
NITF 2.1 con NCD.
La estructura de datos de una imagen GeoEye-1 es BSQ (Banda secuencial).
Dado que estas imágenes tienen una resolución espacial bastante alta el detalle
de mapeo al que se puede llegar es elevado, se ha utilizado para cartografía
muy detallada en escala 1:5000.
F. PROGRAMACIÓN IMÁGENES
Dado que tratamos con un sensor pasivo, hemos de tener en cuenta todos los
factores ambientales inherentes a la zona objeto, es decir el grado de humedad,
nubosidad, clima en general y contaminación que pueda tener el lugar de
estudio.
Además de los factores ambientales, debemos tener en cuenta los tiempos de
entrega después de hecha la solicitud de cada imagen, estos tiempos se
pueden consultar en las páginas 32, 33 y 34 del Anexo 2. (Guía de productos
GeoEye).
Por otro lado también debemos de conocer el polígono exacto que cubre el área
de interés dado que para solicitar la imagen podemos hacerlo por medio de un
Shape o archivo de polígono ya determinado.
Si el caso es de adquirir la imagen desde un punto central, debemos tener las
coordenadas ya sea plana o geográfica de este punto y decir el porcentaje de
cubrimiento alrededor de este punto. Aun así tenemos que el área mínima para
ordenar es de 100km2 para colecciones nuevas, para archivos existentes lo
mínimo serán 49 km2.

Todas las órdenes de productos deben tener un mínimo de 5 km de ancho en

cualquier dirección. Estos parámetros deben quedar registrados en los formatos
de adquisición que se encuentran en las páginas 52 a la 57 del Anexo 2.

G. COMERCIALIZACIÓN
GeoEye tiene sus socios de distribución clasificados en 6 grupos diferentes:
E.U. y Canadá, Latino América, Europa, Medio Oriente, Asia, África y Australia.
La información de cada uno de los distribuidores en estos sectores del planeta
se encuentra en la página oficial del GeoEye2.
En Latinoamérica y más específicamente para Colombia, el distribuidor oficial
es Prosis Procalculo.

H. COSTOS:
Actualmente los costos de adquisición se manejan por km2 de acuerdo a las
tarifas establecidas por Prosis Procalculo. A continuación se muestra una tabla
en donde encontramos unos valores aproximados por metro cuadrado
dependiendo de la resolución y del tipo de producto.

Dado que la solicitud de estas imágenes se hace con polígonos específicos ya

georeferenciados, los costos variarán dependiendo del área que se desea
abarcar y está totalmente sujeta a los cambios de valor del dólar.

2
http://www.geoeye.com/CorpSite/products-and-services/channel-partners/
 Resolución
Tipo de producto
0.5 Metros 1.0 Metros
Geo $ 46,294.50 por m2 $ 37,035.60 por m2
GeoProfessional $64,812.3 por m2 $ 46,294.50 por m2
Precision Upgrade $74,071.20 por m2 $64,812.3 por m2
Tipo de producto 2.0 Metros 4.0 Metros
GeoStereo $74,071.20 por m2 $64,812.3 por m2
Precision Upgrade $ 92,589.0 por m2 $ 83,330.10 por m2
Archivo existente $ 23,147.25 por m2 $ 21,295.47 por m2
Tabla 2. Costos aproximados en pesos por metro cuadrado y resolución espacial de la imagen a
adquirir3.

3
Fuente: Geoscientific – Diciembre de 2011 -
http://www.geoscientific.net/geoeye1_priceguide.php
 III. INTERPRETACIÓN DE LOS DATOS
A. LITERATURA DE LAS IMÁGENES
Como mencionaba en el numeral 10, la literatura de las imágenes GeoEye-1 se
entregan en un archivo aparte tipo ASCII, con la siguiente información:
1. Nombre del proyecto: este dato es suministrado por el usuario y queda
registrado en los metadatos.
2. Metadatos: los metadatos incluyen información de contacto de GeoEye,
parámetros de pedido (área de interés, bandas espectrales y sistema de
coordenadas), descripción de la fuente de la imagen (datos de adquisición,
ángulo solar, y geometría de observación) y descripción de los tipos de
producto (nombre de los archivos, tamaños y cobertura).

B. NIVELES DE PROCESAMIENTO Y PRODUCTOS

En el caso específico del programa GeoEye-1, los niveles de procesamiento
están directamente relacionados con los productos que se ofrecen. Estos
productos están clasificados con el fin de ofrecer soluciones de bajo costo y
que cumplan con la necesidad única de cada usuario. Estas líneas de productos
son:
1. Geo: Es un producto que define el futuro de las imágenes de alta
resolución; está disponible tanto para imágenes pancromáticas de (0.50 m
y 1 m de resolución) como para imágenes color o multiespectrales de 2 m
y 4 m de resolución, lo cual resulta excelente para una variedad de
análisis y aplicaciones que requieren bandas multiespectrales.
Geo es un producto para el análisis visual e interpretativo. Sirve para la
detección de cambios; vigilancia y supervisión del lugar. Incluye el modo
de cámaras RPC4.
2. Geo Professional: Este productos es de uso regional, utilizado para el
mapeo de grandes áreas; aplicaciones generales de GIS, mapeo básico,
usos de suelo, desarrollo económico, análisis de propiedades inmobiliarias
y seguros. Posee alta precisión posicional para aplicaciones urbanas. Es
ideal para análisis detallado urbano, catastral, mapeo de infraestructura
para transporte, infraestructura y planificación de servicios públicos.
Este producto es orthorectificado con DEM5 existente, sin GCP6s.
3. Geo Stereo: Este producto permite generar DEM para luego
ortorectificar.

4
RPC modo de cámara definida con respecto al Datum WGS84, es decir la geometría de
localización.
5
Digital Elevation Model ( Modelo digital de elevación).
6
Ground Control Points (Puntos de control terrenos).
 Permite analizar planicies de inundación, contribuye a mejorar la
ingeniería en el transporte, infraestructura, planeamiento de servicios
públicos y desarrollo económico.

C. PROYECTOS-APLICACIONES
Dado que el programa GeoEye-1, es de tipo comercial, desde su lanzamiento al
espacio ha estado como base de información para distintos proyectos muchos
de los cuales son de tipo privado. Ahora, ya que es el primer programa que
maneja una resolución espacial menor que el medio metro (0.41 cm), las
instituciones que manejan tal información son estrictamente militares y su
aplicación o mejor, el conocimiento acerca de dichos proyectos de aplicación es
restringido.
Entre los que podemos nombrar fácilmente se destacan:
1. Apoyo a desastres ambientales: como el de Haití que se realiza a
petición de estancias gubernamentales u ONGs: “Por su parte GeoEye ha
tendido una mano para ayudar con las operaciones de rescate de las
víctimas del devastador terremoto en Haití aportando imágenes
satelitales capturadas por su satélite Geoeye-1 al día siguiente del sismo ,
las mismas permiten mostrar lo que realmente está ocurriendo sobre el
terreno. Con ello se pudo coordinar las operaciones de rescate y también
dar visibilidad a la real destrucción que sufrió este país.
A través de Geoeye, Aeroterra S.A. cuenta con dichas imágenes y las
pone a disposición sin costo, exclusivamente para aquellos Organismos y
Servicios que brinden ayuda y den soporte a esta7.
2. Seguridad nacional y defensa del estado: Los productos de imágenes
GeoEye proporcionan la claridad visual y la representación de objetos
naturales o artificiales sobre la tierra y presentan esta información en
formatos de mapa fáciles de usar para el empleo por prácticamente
cualquiera. Esta información proporciona un eslabón común para casi
todos los otros datos y ofrece un modo de organizar la información para
unir y entender relaciones entre la gente, cosas y actividades. Este
componente "donde", es crítico en la inteligencia de seguridad nacional.

7
Fuente: Aeroterra- Enero de 2010- http://www.aeroterra.com/ne-comunicados-64.htm
 3. Mapeo y monitoreo de áreas para reserva natural8: La Fundación Para
La Vida Silvestre en compañía de GeoEye, generaron un estudio para
monitorear y mapear una zona de reserva natural, en la que la industria
pesquera del lago Niassa y sus habitantes naturales estuvieran en
armonía, de modo que GeoEye-1 se encargó de la toma de imágenes
para poder rastrear los posibles límites de los ecosistemas más
vulnerables y así determinar una zona parcial de reserva natural.
La metodología utilizada para rastrear los parches de vegetación acuática
necesaria para mantener estos ecosistemas, no tardó más de unas
cuantas horas. Finalmente se rastrearon 9.78 hectáreas de hábitats
sumergidos y actualmente se siguen monitoreando los cambios de la
zona.

D. ESCALAS
Como bien sabemos la escala es la relación matemática que existe entre las
dimensiones reales y las de representación. Las escalas de trabajo a las que
se puede llegar trabajando con imágenes adquiridas por este sistema se
clasifican entre “muy detallada” pues la cartografía que se genera después de
restituidas es como mínimo escala 1:5000.

8
http://geoeye.mediaroom.com/index.php?s=57&item=67
 IV. APLICACIONES

A. ESTUDIO DE CASO
1. TÍTULO: Precisión (Exactitud) georeferencial de GEOEYE-1 en imágenes
tipo Estéreo: Experiencias en campos de prueba japoneses.
2. OBJETIVO: Con el auge de utilizar imágenes satelitales de alta resolución
o (HRSI, por sus siglas en inglés), se han ido variando los parámetros de
mapeo y monitoreo de los sensores formadores de imágenes, de este modo
la precisión de georeferenciación también se ha visto afectada. El objetivo de
este informe fue determinar la precisión de las estimaciones que deben ser
más específicas que las directrices generales de alrededor de 1 píxel en
planimetría y 1-3 pixeles en la altura cuando se utiliza GCP, dependiendo de
la geometría de la estéreo imagen, y el modo de medición de la imagen
(Medición monoscópica manual y estéreo mediciones versus la comparación
de imágenes basadas en características y basadas en áreas). La precisión
resultante también puede ser evaluada en relación a la precisión directa en
georeferenciación especificada para GeoEye-1, es decir, un error circular de
2 m 90% (CE90) en planimetría y un error de 3m lineales del 90% (LE90) de
altura.
3. METODOLOGÍA: para poder precisar lo anterior, se tomaron dos
imágenes con las siguientes especificaciones:
Un par estéreo, tomado en Noviembre 29 del 2009, con un cubrimiento total
de 260km2 y un rango de elevación de 40m a 450m al suroriente de las
laderas del monte Tsukuba. Los detalles de geometría de las imágenes
satelitales se muestran en la siguiente tabla.

Imagen 1 Imagen 2
Azimut 340.60º 227.7º
Elevación 68.4º 68.5º
Ángulo de cobertura 35.7º
B/H radio 0.64
Tabla 3.Geometría del estereopar generado por GeoEye-1.
.
Además de las imágenes, se utilizaron 69 puntos de control terrestres o
(GCPs por sus siglas en inglés), separados a una distancia de 10 a 50 m que
se muestran en la Figura 1 del anexo 2.

Figure 1. Ejemplo de la ubicación de los puntos de control en tierra.

Para poder hacer la comparación entre el sistema de referencia satelital y
uno en tierra, se tomaron las coordenadas de los 69 puntos de control en
tierra con tres distintos GPSs y así poder determinar un promedio de alturas
y coordenadas locales.
Todas las mediciones de imagen y posterior conjunto de ajustes RPC y
geoposicionamiento se realizaron mediante el sistema de procesamiento
fotogramétrico HRSI Barista (Barista, 2009) que se discute ampliamente en el
anexo 2.

4. CONCLUSIONES: esta investigación aún sin el campo de prueba de

Tsukuba ha mostrado que GEoEye-1 puede determinar puntos terrenos con
una precisión mejor que 1m (2 pixeles) directamente georeferenciados con
los complementos reales de en tierra y casi con los 0.4m en planimetría y
0.8m en altimetría después de corregir los puntos de control por sus
inherentes “biases”, a pesar de esto se recomienda que para cada imagen se
puedan proveer como mínimo de 3 a 4 puntos de control en tierra.
 V. BIBLIOGRAFÍA:
A. Página oficial de Geoeye. http://launch.geoeye.com/LaunchSite/
(Consultado el 22 de Octubre del 2011)

B. Página oficial de “Aeroterra”, distribuidor autorizado para Argentina.

http://www.aeroterra.com/ne-comunicados-64.htm
(Consultado el 26 de Noviembre del 2011)

C. Página oficial de “Satellite Imaging Corporation”, distribuidor oficial en

Estados Unidos.
http://www.geoscientific.net/geoeye1_specifications.php
(Consultado el 24 de Noviembre del 2011)

D. Página oficial de Prosis Procalculo, distribuidor oficial de GeoEye en

Colombia.
http://www.procalculoprosis.com
(Consultado el 12 de Octubre del 2011)

Otras consultas:

E. http://events.eoportal.org/presentations/223/13708.html

F. file:///D:/Universidad/semestre%203,4,5/percepcion/geoeye-
1/MAPA%20Soluciones%20Geoespaciales.htm

G. http://www.geoscientific.net/geoeye1_priceguide.php

H. http://www.eurimage.it/products/docs/p_s.pdf
 AGENCIAS DISTRIBUIDORAS: GEOEYE
(E.U.), e-GEOS (EUROPA), GEO ALLIANCE
(RUSIA). i-NOTER (RUSIA), GIS CENTER
OF KAZAKHSTAN, INTA SPACE TURK
CENTROS DE RECEPCIÓN: Herndon,
AGENCIA ESPACIAL: NGA CENTRO ESPACIAL: Dulles, virginia. TRÁFICO ESPACIAL: ONU (TURQÍA), SYSTEMATICS TECHNOLOGIES
Virginia.
(ISRAEL), SIC (E.U.), SPATIAL ENERGY
(E.U.), AEROTERRA (ARGENTINA), GEO
DATA (HONDURAS), GTT NETCORP
(PANAMÁ).

ESTACIONES TERRESTRES: -
CENTROS DE OPERACIÓN: Dulles y PRINCIPALES: Barrow, Alaska; Tromso, IMÁGENES DÍGITALES : FORMATO .tiff
SISTEMA: GEOEYE
Herndon, Virginia. Noruega y Troll, Antártida. - , Geo tiff 1.0,NITF 2.1.
SECUNDARIA: The Thornton, Colorado

BASE DE LANZAMIENTO: BASE DE LA

PROGRAMA: GEOEYE-1 FUERZA AÉREA, VANDERBERG CÁMARA ELECTRO-OPTICA (pasiva)
VI. ANEXOS:

(CALIFORNIA)

INTERÉS PRINCIPAL: RECURSOS

PLATAFORMA: ESPACIAL COHETE: ULA- DELTA II 7420-10 SATÉLITE SENSORES:
NATURALES
A. Estructura básica del sistema de percepción remota GeoEye-1.
