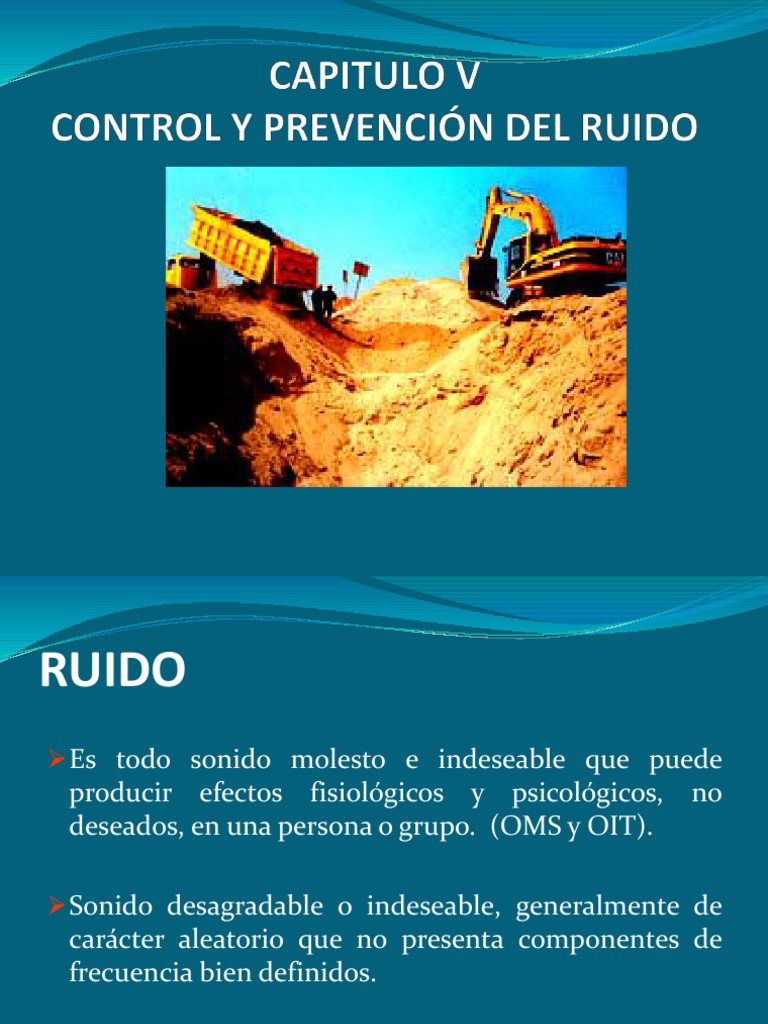

RUIDO

➢ Es todo sonido molesto e indeseable que puede

producir efectos fisiológicos y psicológicos, no
deseados, en una persona o grupo. (OMS y OIT).

➢ Sonido desagradable o indeseable, generalmente de

carácter aleatorio que no presenta componentes de
frecuencia bien definidos.
SONIDO
➢ Perturbación Mecánica que se propaga a
través de un medio elástico (Aire, líquido o
sólido), sin transporte de materia, a una
velocidad característica de éste.

➢ El movimiento da origen a pequeñas

variaciones en la presión atmosférica en
forma de ondas (Ondas de presión).
TIPOS DE ONDAS
 RUIDO FLUCTANTE: Ruido inestable que se registra
durante un periodo mayor o igual a 1seg.

 RUIDO IMPULSIVO: Ruido inestable que se registra

durante un periodo menor de 1 seg.
y = A Sen wt = A Sen 2 f t
PERIODO (T): Es el inverso de la frecuencia y es el
tiempo que tarda en producirse un ciclo completo
medido en seg.

LONGITUD DE ONDAS( λ):Es la distancia entre dos

máximos sucesivos (o entre dos puntos sucesivos en
fase).

 Distancia que recorre un frente de onda

(superficie en la que todos sus puntos vibran con
idéntica, amplitud y fase) en un período completo
de oscilación.

λ=c/f=c.T
VELOCIDAD(c): Es la distancia cubierta por las ondas
sonoras en unidad de tiempo.

c= fλ

T° AIRE: AFECTA "c"

c = 331.6 + 0.607 t (m/seg)

t =temperatura(°C).
c=Velocidad del sonido (m/seg).
FRECUENCIA(f):Número de ciclos por unidad de
tiempo que da de un lado a otro el objeto que perturba
los módulos de aire.

 Su unidad es el hercio (Hz)

 La frecuencia nos indica el TONO de un sonido y
diferencia los sonidos más bajos (TONO GRAVE)
de los de alta frecuencia (TONO AGUDO)

Limitesaudibles:20ciclos/seg-20,00ciciclos/seg.
 SONIDO PROPAGANDOSE EN EL AIRE

f (Hz) 31.5 63 125 250 500 1000 2000

λ(m) 10.9 5.5 2.8 1.4 0.7 0.34 0.17
CONCEPTO DE NIVEL Y DECIBEL

 Se usa una escala logarítmica en vez de una

aritmética.
L=10 log (X/Xo)
 Existen tres niveles:
 Nivel de Presión Acústica.
 Nivel de Potencia Acústica.
 Nivel de Intensidad Acústica.
NIVEL DE PRESION ACUSTICA(Lp)
 Es la variación de presión, que percibe el oído
humano, debido al desplazamiento complejo de las
moléculas de aire.

El oído es capaz de distinguir presiones entre:

2*10-5 N/m²(2*10-4 ubar)-20N/m²(200ubar)
Lp=10 log [P/Po]²=20log P/Po
Po=Presión Acústica de Referencia=20ubar.
Lp=Nivel de Presión Acústica(dB).
P=Presión Acústica (Pa).
 Es fácil de medir.
 No toma en cuenta aspectos de la audición
humana, variabilidad espacial de la señal.
 Depende de:
 Distancia a la fuente.
 Características Acústicas del espacio.
NIVEL DE POTENCIA ACUSTICA (Lw)
 Es la energía total por unidad de tiempo que
produce una fuente sonora.
 La potencia Acústica es independiente de:
➢ Características del medio ambiente.
➢ De la distancia a la fuente.

Lw=10 log W/Wo

W= Potencia total.
Wo= Potencia Acústica referencial
1pw=(10)-12 W
No es posible medirlo en forma directa.
NIVEL DE INTENSIDAD ACUSTICA (Li)
 Es la energía que atraviesa la unidad de superficie
normal a la dirección de propagación del sonido,
en la unidad de tiempo (watt/m²).

 La intensidad disminuye conforme aumenta la

distancia de la fuente.
I=W/4πr²
 El nivel de intensidad se define:
Li=10 log I/Io

Io= 10-12 W/m² para una frecuencia de 100Hz.

 ADICION DE NIVELES SONOROS
 Se da cuando existen varias fuentes de sonido.

 Se emplea la siguiente expresión.

L= 10log[anti I1/10 + anti I2/10+ ...]

 Se usan Ábacos:
Cuadro para agregar niveles de sonido en
decibeles
 Ejemplo: Cual es nivel de presión sonora debido a
dos fuentes de 81 y 85 db.

L=10 log [anti 81/10+ 85/10]=86.5db

 Usando Abacos:

1º Se calcula la diferencia del mayor y el menor.

85-81=4db
2º Con este valor se va al gráfico y se obtiene los
decibelios que se deben añadir al nivel más alto
del sonido.
4db 1.5
 3º El nivel de presión es:

85+1.5=86.5db

 Si hay tres niveles:

90db, 85db, 88db.

1. Se colocan en orden descendente.

90db, 88db, 85db.

2. Se encuentra la diferencia de los dos
primeros valores.

90db-88db=2db

3. Se va al ábaco y se encuentra el valor a

añadir al mayor.

2db 2.1db

El nuevo valor = 90db+2.1=92.1db

4. Se encuentra la diferencia del nuevo valor
con el menor valor.

92.1db-85db=7.1db

5. Se repite el paso 3

7.1db 0.8db

6. La suma total es:

92.1db+0.8db=92.9db
 Usando la fórmula

Lt=10 log [anti 90/10+anti 88/10+anti 85/10]

Lt = 92.9 dB
 CLASIFICACION DE RUIDOS
 RUIDO ESTABLE: Registra variación de su
nivel de presión acústica no superior A ± 2 db.

 RUIDO INESTABLE: Registra con variación de

su nivel de presión acústica superior A ± 2 db.

 RUIDO SOSTENIDO: Es un ruido estable no

modificado.
 RUIDO INTERMITENTE: Es un ruido estable
recurrente, cuyo nivel máximo se alcanza de
manera súbita, y después de sostenerse durante
1 seg. o mas, desciende también súbitamente,
seguido por una pausa.

 RUIDO PULSAR: Ruido estable recurrente,

cuyo nivel máximo se alcanza de manera súbita,
y después de sostenerse menos de 1 seg.,
también desciende súbitamente, seguido por una
pausa.
 ESPECTRO SONORO
 Es la representación gráfica, para un instante de
tiempo, de la distribución energética del ruido en
función a la frecuencia.
 Como la presión acústica es más fácil de medir se
representa.
presión vs frecuencia
 En el espectro el primer armónico de mayor
amplitud marca el tono y el resto de armónicos, de
amplitud decreciente, caracterizan el Timbre del
sonido.
 En realidad el sonido no se presenta como ondas de
una sola frecuencia sino que existen ondas
residuales (altas frecuencias) denominadas
ARMONICOS

 El análisis del ruido se hace mediante el ANALISIS

DE FOURIER.

 La superposición de armónicos da lugar al TIMBRE

DEL SONIDO

 TIMBRE : Es el numero de armónicos presentes y

sus intensidades.
 Se normaliza el espectro continuo, mediante una
discretización del dominio de la frecuencia en
una SERIE DE BANDAS.

SERIE DE BANDAS
 En la práctica existen dos discretizaciones.
 Bandas de octavas.
 Bandas de tercio de octavas.
 BANDAS DE OCTAVAS
 Intervalos a los que se reduce el espectro
frecuencial continuo.

 El límite superior es el doble del inferior.

 A esta banda se denomina OCTAVA.

 Se caracteriza por su VALOR CENTRAL que se

obtiene duplicando o dividiendo por 2, tomando
como base 1000 Hz.
 Los valores quedan definido por:

fs = 2fi

fm2 = fs x fi = 2 fi2

fm = 2 fi

fi = fm/  2

fs =  2 fm
CONFECCIÓN DE LA BANDA DE OCTAVA
1. Se toma como frecuencia central de referencia 1000
Hz.
2. Se determina la FRECUENCIA CENTRAL (fm) de
cada banda de octava multiplicando o dividiendo
por 2.
3. Se obtiene la FRECUENCIA INFERIOR DE
CORTE.
fi = 0.707 fm
4. Se obtiene la frecuencia SUPERIOR DE
CORTE
fs = 1.414 fm
 Se usa para ruidos de frecuencia media con
máximos niveles de presión comprendido entre
300 y 800 Hz. y para ruidos De ALTA
FRECUENCIA con una máxima presión de
sonido por arriba de 800 Hz.
UNE 74002- 78: BANDA DE OCTAVA Y TERCIO NORMALIZADAS
Faltan los datos de 16Hz y 16KHz. Se obtienen según lo comentado

FRECUENCIAS BANDA DE BANDAS DE 1/3

CENTRALES OCTAVAS OCTAVA
31.5 22.3 – 44.5 28.1 – 35.6
40 35.6 – 44.5
50 44.5 – 56.1
63 44.5 – 89.1 56.1 – 71.3
80 71.3 – 89.1
100 89.1 - 111
125 89.1 - 177 111 - 143
160 143 - 178
200 178 – 223
250 177 - 354 223 - 283
318 283 - 356
400 356 - 445
UNE 74002- 78: BANDA DE OCTAVA Y TERCIO NORMALIZADAS
Faltan los datos de 16Hz y 16KHz. Se obtienen según lo comentado
FRECUENCIAS BANDA DE BANDAS DE 1/3
CENTRALES OCTAVAS OCTAVA
500 354 - 707 445 - 561
630 561 - 713
800 713 - 891
1 000 707 - 1414 891 - 1114
1250 1114 - 1425
1 600 1425 - 1782
2000 1414 - 2828 1782 - 2227
2500 2227 - 2806
3150 2806 - 3564
4000 2828 - 5657 3564 - 4454
5000 4454 - 5613
6300 5613 - 7127
8000 5657 - 11314 7127 - 8980
BANDAS DE TERCIO DE OCTAVA
 Se usa para análisis de ruido más detallado.

 Queda definida por:

fs = 21/3 fi

fm = (fi fs)1/2

fi = 2 -1/6 fm

fs = 2 1/6 fm
CONFECCION DE LA BANDA DE TERCIOS DE
OCTAVAS
 La FRECUENCIA INFERIOR DE CORTE se obtiene:

fi = 0.891 x fm.

 La FRECUENCIA SUPERIOR DE CORTE se obtiene:

fs = 1.114 x fm.

 Tres bandas contiguas de tercio de octava forman una

banda de Octava.

 Se usa para ruidos de BAJA FRECUENCIA con una valor

Máximo de presión MENOR DE 300 Hz.
 EFECTOS DEL RUIDO
 El ruido puede producir:
➢Efectos Fisiológicos (Deterioro de la
audición).
➢EfectoPsicológico (Interferencia con la
comunicación hablada, descanso y sueño).
➢Irritabilidad, ansiedad, distracción.

➢Efectos en el trabajo.

➢Sólo los efectos fisiológicos pueden medirse

con exactitud, los demás son subjetivos.
Efectos del ruido
¿Cómo nos afecta el ruido?
Efectos del ruido
 Valoración del Ruido
VALORACIÓN LA eq-D LA eq-n LDN

Muy ruidosa Leq>70 Leq>60 Leq>70

Ruidosa 65<Leq<75 55<Leq<60 61<Leq<70

Poco ruidosa 60<Leq<65 50<Leq<55 60<Leq<65

Tranquila Leq<60 Leq<50 Leq<60

 Efectos sobre la persona Intensidad Origen de Ruido
de sonido
Muy Perjudicial. 140 Motor de Jet.
130 Martillo remachador.
120 Avión de Hélice.
Perjudicial. 110 Perforación.
100 Serrucho Eléctrico.
90 Taller de Laminado.
Riesgoso. 80 Camión Pesado.
Mayor trafico.
Encubrimiento de la conversación. 70 Automóvil.
60
Irritación. 50 Conversación Normal.
Tranquilo. 40 Conversación baja.
Muy Tranquilo. 30 Música Radial Baja.
20 Departamento
Urbano.
Silencioso Apenas Audible. 10 Crujido de las hojas.
Equipos de medición

SONOMETRO
 FUENTES COMUNES DE RUIDO
 Tráfico vehicular.
 Autos.
 Motos, motos – taxis.

 Ferrocarriles.

 Aeropuertos.
 Equipos y herramientas.
 Ruido comunitario (discotecas, deportes
motorizados, prácticas de tiro, etc.).
 RUIDO VEHICULAR
 El 60% de todas los ruidos se deben al tráfico
vehícular.
 En los automóviles se distinguen 5 fuentes principales
de ruido:
➢ Motor y engranaje: 30%

➢ Admisión: 10%
➢ Escape 45%
➢ Sistema de refrigeración: 10%

➢ Contacto neumáticos con suelo: 5%

 El nivel de ruido en pistas esta determinado por:

➢ Intensidad.

➢ Velocidad y naturaleza de la frecuencia vehícular.

 La frecuencia vehicular en las principales pistas
consiste en 1500 a 1800 vehículos por hora.

 Típicos niveles de ruido en tráfico comprende

entre 69 - 83 dB(A).

 El nivel de ruido en trenes eléctricos es de 90 -95

dB (A) cuando las velocidades son de 50 - 60
Km/h.

 Un vehículo antiguo origina niveles de ruido

superiores a 10 dB que los originados por
vehículos nuevos.
FUENTES DE RUIDOS EN MINERIA

Equipos Vehículos

Voladura Trituradora
 FUENTES DE RUIDO
 FUENTES FIJAS:
➢ Trituradora.
➢ Sala de compresoras, bombas.
➢ Ventiladores en túneles.
➢ Reparación de maquinaria.
➢ Montaje y desmantelamiento de instalaciones.
 FUENTES MOVILES:
➢ Carga transporte y descarga de materiales.
➢ Funcionamiento de compresoras y grupos electrógenos.
➢ Perforadoras.
➢ Pionjar.
➢ Voladura.
➢ Operaciones de encofrado y desencofrado.
➢ Instalación de pilotes y tablestacas.
Equipo Nivel de ruido (dBA) Punto de medición
Trituradora de 90-100 Posición del operador.
mandíbulas
Cono triturador 92-98 Posición del operador.
Bombas 89-100 Posición del operador.
Compresores 52 A 300 mts.
Perforadoras 104-112 Posición del operador.
Faja transportadora 82-113 Posición del operador
Retroexcavadora 50 A 16 mts de la fuente.
Motoniveladora 85 A 16 mts de la fuente.
Cisternas 88 A 16 mts de la fuente.
Camiones 80 A 16 mts de la fuente.
 Equipo Principal fuente de Nivel de potencia Medida de corrección
contribución del ruido Plena carga Descarga
Compresor de Tubo de escape Impacto 100-120 100 -110 Encerramiento.
aire de pistón.
Faja Motor y engranajes. 100-105 95-100 Cubrir alimentadores.
transportadora Control del ruido en
motor.
Tractor, cargador Motor, admisión y tubo 110-120 100-115 Encerramiento del
de orugas, de escape. motor. Silenciadores de
camiones admisión y escape.
Calderas Ventilador y ductos. 100-110 85-95 Encerramiento.
Quemador y radiador.
Hornos Turbulencia del aire en 110-120 90-110 Encerramiento.
el horno. Paredes del
horno.
Ventiladores y Pulsación de aire 105-120 90-110 Silenciadores. Control
Sopladores Motores. del ruido del motor.
Bombas 90-100 80-90
Perforadora Ruido del compresor. 130 125 Cámara de expansión en
neumática Ruido de la perforación. el escape.
 Fuente Principal fuente de Nivel de potencia Técnica de reducción de
contribución del ruido Regular Quieto ruido

Compresor de aire Escape de aire. 100 – 120 100 – 110 Encerramiento

Impacto del pistón.
Calderas Ventiladores y ductos. 100 – 110 85 – 95 Encerramiento
Radiación del quemador.

Secador centrifugo Flujo de material interno. 100 – 110 95 – 100 Sellos Acústicos para la
Ruido del motor y carcada.
engranajes. Aislamiento o
amortiguamiento exterior.
Faja Limpiadores e impactos 100 – 105 95 – 100 Cubrir alimentadores.
transportadora de partes y material roto. Forros de impactos en los
Ruido de motor y chutes
engranaje. Control de ruido en el
motor.
Chancadoras Impacto y flujo de 110 – 120 85 – 105 Encerramiento.
materiales. Forros de impacto en chute
Ruido de motor. de alimentación.
Tractor de oruga, Motor, admisión y escape 110 – 120 100 – 115 Encerramiento del motor.
cargador frontal, de aire. Silenciadores de admisión
excavadoras y y escape.
camiones.
 Fuente Principal fuente de Nivel de potencia Técnica de reducción de
contribución del ruido Regular Quieto ruido

Ventiladores y Pulsación del aire. 105 – 120 90 – 110 Silenciadores.

sopladores. Motores. Control del ruido en
motor.
Hornos. Turbulencia del aire en el 110 – 120 90 – 110 Encerramiento.
proceso.
Ruido emitido por las
paredes del horno.
Molinos. Flujo interno del material. 100 – 110 85 – 105 Encerramiento parcial.
Impacto del material. Forro de jebe.

Perforación Escape de aire 120

hidráulica. comprimido.
Sonido de perforación
Perforación Ruido del compresor. 130 125 Cámara de expansión en el
neumática. Sonido de perforación. escape.
Bombas. Radiación del trabajo en 90 – 100 80 – 90 Forro aislador en la
las tuberías. tubería.
Zaranada. Impacto del material. 100 – 110 90 – 105 Encerramiento de la
Motores. zaranada.
Flujo del material sobre el Bastidor elástico con
cedazo amortiguadores no
metálicos.
RUIDOS EN EQUIPOS Y MAQUINARIAS
 Niveles de ruido en instalaciones de plantas fijas:
EQUIPO NIVEL DE RUIDO Punto de medida
(dB(A))
Trituradora de mandíbulas 90 – 100 Posición del operador.
Como Triturador. 92 – 98 Posición del operador.
Molino de bolas. Hasta 100 Posición del operador.
Cinta transportadoras. 82 – 113 Posición del operador.
Bombas. 89 – 100 Posición del operador.
Celdas de flotación. 63 – 91 Posición del operador.
Ventiladores eléctricos. Hasta 100 A 5 m.
Martillo de aire comprimido 104 – 112 Posición del operador.
Sala de compresoras (85 52 A 300 m.
𝑚3 /min.)
Concentrador (7 000 Vdia). 70 A 100 m.
EL RUIDO EN VEHICULOS
A: Cab. Acústica
C: Cab. No acústica
N: Ninguna
U: Desconocida
Niveles de ruido en minas subterránea
 Niveles de ruido en equipos
 El nivel de presión sonora para perforadoras neumáticas
𝐿𝑚 (dB) puede ser calculada mediante la ecuación (1) en
función del consumo de aire comprimido Q(𝑚3 /s).

𝐿𝑚 = 140 + 10 log 𝑄 (1)

 Para maquinas con motor diesel, el nivel de presión

sonora del sistema de escape del motor 𝐿𝑑𝑒 (dB) se
calcula con la ecuación (2) y considerando el sistema
motor 𝐿𝑑𝑚 (dB) a través de la ecuación (3), en ambos
casos mediante la variable del motor 𝑃𝑚 (KW).

𝐿𝑑𝑒 = 110 + 10 log 𝑃𝑚 2

𝐿𝑑𝑚 = 110 + 8 log 𝑃𝑚 (3)
 Niveles de ruido en equipos
 Para ventiladores principales o niveles de presión
sonora 𝐿𝑣 (dB) es determinado en función de la
potencia del motor 𝑃𝑚𝑣 (KH), de la presión estática
𝐻𝑣 (Kpa) y del caudal del aire 𝑄𝑣 (𝑚3 /s) utilizando
cualesquiera de las ecuaciones (3), (4) o (5).
𝐿𝑣 = 97 + 10 log 𝑃𝑚𝑣 + 10 log 𝐻𝑣 (3)
𝐿𝑣 = 100 + 10 log 𝑄𝑣 + 20 log 𝐻𝑣 (4)
𝐿𝑣 = 95 + 20 log 𝑃𝑚𝑣 + 10 log 𝑄𝑣 (5)
 Estándares de ruido ocupacional
para exposición de 8 horas por día
 Nivel sonoro continua equivalente máximo de
ruido registrado en el ambiente subterráneo de la
mina Panasqueira
METODOS DE CONTROL DEL
RUIDO
 METODOS DE REDUCCIÓN DE RUIDOS

 Las medida correctoras se aplican sobre:

• El foco sonoro (Insonorización)

- Barreras
• Aislamiento del medio transmisor - Cerramientos
- Absorción

• Los receptores del ruido - Aparatos protección del oído

- Cabinas.
- Control de exposición.
- Programa de conservación de la audición
 INSONORIZACION

CERRAMIENTOS SILENCIADORES
Capsula de aislamiento de ruido
La capsula de aislamiento de ruido que
está en uso en Suecia
 La cápsula fue entregado en junio de 1999 y todavía
funciona bien después de 3 años y medio.
 Está hecho de plástico usando moldeo por rotación. Dentro
de la cubierta de plástico hay material absorbente de ruido
adicional para mejorar la reducción de ruido. Silenciador
consisten en varias secciones atornillados entre sí y a un
marco que está unido al carril de alimentación. Todo el
extremo frontal está cubierto para maximizar el nivel de
silenciamiento. También hay escotilla operado
hidráulicamente que el operador puede controlar desde la
cabina. Al abrirlo, el operador puede ver toda la drillrod
cuando cambia una varilla.
 La reducción de ruido de la perforación fue de 9,8 dB =
como la perforación de 8 plataformas y parada 7 de ellos.
SILENCIADORES
 Se clasifican en dos tipos:
 REACTIVOS
 Su diseño se basa en cámaras con múltiples
reflexiones.
 No tienen limitación en frecuencia
 Son los más utilizados en ruidos pulsantes
 DISIPATIVOS o ABSORBENTES
 Diseño basado en materiales que absorben el
sonido.
 Limitaciones a frecuencias bajas 250 a 500 Hz.
Niveles alcanzados utilizando silenciador
absorbente en un compresor
 Carga y descarga de material
 Utilizar materiales resilientes o amortiguadores (goma,
fibra de vidrio, lana mineral o espuma de poliuretano) del
ruido por golpe sobre todo en la carga de los volquetes
 No descargar el material desde gran altura, especialmente
si es grueso
CONTROL DEL RUIDO EN VOLADURAS
CONTROL DEL RUIDO EN VOLADURAS
 Reducir la longitud del cordón detonante descubierto o
cubrirlo con arena fina (espesor 7 a 10 cm)
 Minimizar la carga del explosivo por unidad de
microrretardo
 Reducir el numero de barrenos con detonadores
instantáneos
 Elegir los tiempo de retardo de modo que la voladura
progrese a lo largo del frente a una velocidad inferior a la
del sonido en el aire (< 340 m/seg)
 Disponer la secuencia de iniciación de modo que esta
progrese desde el punto mas cercano al receptor y avance
alejándose de el.
 Aumentar el confinamiento de la carga de explosivos
(Retacado superior a 25 veces el diámetro)
 No realizar voladuras cuando la dirección del viento se
dirija a la zona habitadas
 En el horario en donde la velocidad del viento es menor
 Pavimentos más silenciosos
 Durante los últimos años, la investigación se ha
centrado en la influencia de los diferentes tipos
de pavimentos sobre el ruido de tráfico.

 Los mejores resultados fueron obtenidos sobre

carpetas drenantes o porosas, con áridos de
tamaño máximo 3 – 6 mm y mezcla de
característica discontinua, para elevar el
porcentaje de huecos a valores entre 20 – 25%.

 Estos pavimentos drenantes absorben el sonido

generado por el contacto del neumático con la
calzada, disminuyendo los niveles de ruido entre
3 – 5 dB(A) como promedio en las áreas
sensibles contiguas a una carretera.
PANTALLAS ACUSTICAS
Diseño de barrera acústica
GRAFICO PARA ATENUACION
ACUSTICA EN PANTALLAS
 D1 =  (H - F)2 + a2
D2=  (H - R)2 + b 2
D=  (F - R)2 + (a+b)2

Sustituyendo
 = D1 +D2 -D
 + D = D1 + D2
N/2 +  (F - R)2 + (a+b)2 = (H - F)2 + a 2
 (H - R)2 + b2

H se encuentra en aproximaciones sucesivas

DETERMINACION DE LA LONGITUD
DE LA BARRERA

120 °
a L

F R
 Se quiere atenuar un ruido de 110 dB y 750 Hz procedente
de un tajo abierto con respecto a las viviendas que se
encuentran a 50 m de distancia. La altura de las viviendas
es de 10 m Cuál será la altura de una pantalla acústica si se
considera que la ubicación idónea, por motivos
urbanisticos y de espacio, es a 3 mts de la cantera
F = 0 mts
R = 10 mts
D = 50 mts a= 3 m b = 47 m.
1. Del gráfico N = 15
2. = 345/750 = 0.46 m
3.  = N /2 = 3.45 m
4. Se calcula
N/2 +  (F - R)2 + (a+b)2 =
= 3.45 +  (10)2 + (50)2 = 54.44
5. Se toman valores de H para obtener la igualdad
en este caso 54.39 m
54.44 =  (H - 0)2 + 3 2 + (H - 10)2 + 472
H = 6.6 mts.
GRAFICO PARA ATENUACION
ACUSTICA EN PANTALLAS
PROTECCION PERSONAL
 TIPOS DE APARATOS DE PROTECCION
AUDITIVA
 Tapones
 Auriculares
 Cascos
Tapones con falanges
Tapones con cordón

Tapones con banda

Auriculares
TIPOS DE TAPONES
Calculo de los niveles de ruido efectivo
con tapones
1. Cuando es conocido el nivel de ruido, medido con la aplicación de la escala
de ponderación C (dBC):

2. Cuando es conocido el nivel de exposición al ruido, medido con la aplicación

de la escala de ponderación A (dBA, la más utilizada mundialmente):

3. Cuando es necesario, debido a la agresividad del ambiente sonoro, utilizar

doble protección auditiva (tapones y orejeras): en este caso, se debe tomar al
que presenta mayor tasa de reducción de ruido (NRR), para calcular el nivel
de ruido efectivo.

 NRR= Tasa de Ruido

EFICIENCIA DE LOS TAPONES
Variación de los tapones, auriculares
LIMITES PERMISIBLES SOBRE
RUIDO
Limites de ruido y tiempo de exposición en la
actividad minera peruana ( DS 046-01 EM)
(Reglamento Seguridad e Higiene minera)
Nivel de Ruido en la Escala
Tiempo de Exposición
“A”
82 decibeles 16 horas/día

85 decibeles 8 horas/día

88 decibeles 4 horas/día

91 decibeles 1 ½ horas /día

94 decibeles 1 hora/día

97 decibeles ½ hora/día

100 decibeles ¼ hora/día

ECAS de Ruido (D.S. Nº 085- 2003 de la PCM de
fecha 30 de octubre del 2003)
VALOR EXPRESADO EN LEQ (DB A)
ZONA DE
APLICACIÓN HORARIO
HORARIO DIURNO
NOCTURNO
ZONA DE
PROTECCIÓN 50 40
ESPECIAL

RESIDENCIAL 60 50

ZONA
70 60
COMERCIAL
ZONA
80 70
INDUSTRIAL
 Limites de ruido en instalaciones industriales en áreas
urbanas en diferentes países
Pais Nivel en horas del Nivel en Periodos de Nivel en horas de noche
dia descanso
Australia 50 - 55 40 - 45
Bélgica 45 - 50 40 - 45 35 - 40
Canadá Nivel de ruido de trafico (Leq 1h)
Dinamarca 45 – 50 40 – 45 35 – 40
Francia 50 – 55 45 - 50 40 – 45
Alemania 50 - 55 Ajuste de 6 dB 35 - 40
Reino Unido L90 + 10dB L90 + 10dB
Hong-Kong 60 – 65 50 – 55
Italia 50 – 55 40 – 45
Japón 50 – 60 45 – 50 40 – 45
Corea 50 – 55 45 – 50 40
Holanda 50 45 40
Noruega 50 45 40
Suecia 50 – 55 45 - 50 40 – 45
Suiza 55 45
ORDENANZA 015-MLM
RUIDOS NOCIVOS: Ordenanaza 015-MLM)
Zonificacón DB
Residencial 80
Comercial 85
Industrial 90

RUIDOS MOLESTOS MLM

Zonificacón De 07:01 a 22:00 (dB) De 22:01 a 07:00 (dB)

Residencial 60 50
Comercial 70 60
Industrial 80 70
 RESUMEN DE RECOMENDACIONES

 Las medidas que pueden adoptarse para reducir los ruidos procedentes de
instalaciones fijas y equipos móviles pueden resumirse en:

 Situar las plantas de tratamiento lo más alejadas posibles de las ciudades o
zonas residenciales.
 Construir barreras de sonido perimetrales entre la fuentes y los receptores.
 Cubrir las salas de compresores con estructuras de hormigón.
 Revestir las plantas de tratamiento con paredes dobles y rellenas de fibra de
vidrio u otros materiales aislantes.
 Utilizar cintas transportadoras mejor que volquetes.
 Instalar silenciadores en los equipos móviles
 Estudiar alternativas de rutas de transporte en zonas próximas a áreas
habitadas
 Realizar un mantenimiento preventivo adecuado.
 Instalar recubrimientos de goma en molinos, cribas, cajas de volquetes, etc.,
para reducir el ruido por impacto del material con elementos metálicos.
 Utilizar equipos accionados eléctricamente mejor que por motores diesel.
 Limitar el trabajo de las unidades más ruidosa a horas diurnas
