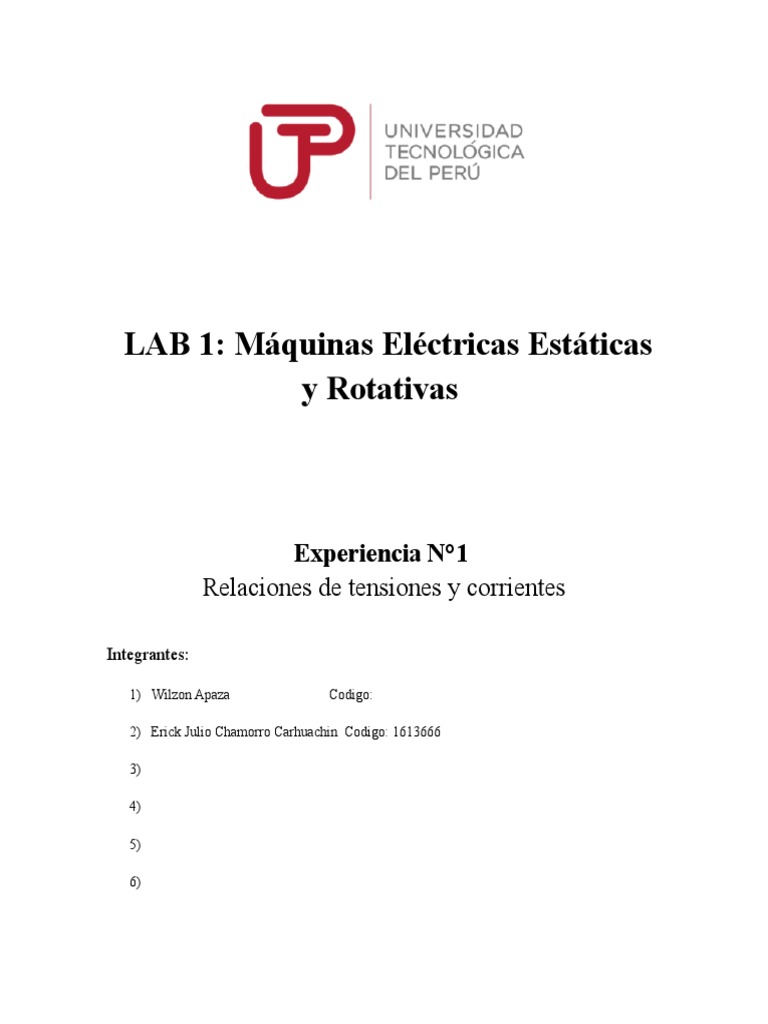

LAB 1: Máquinas Eléctricas Estáticas

y Rotativas

Experiencia N°1
Relaciones de tensiones y corrientes

Integrantes:

1) Wilzon Apaza Codigo:

2) Erick Julio Chamorro Carhuachin Codigo: 1613666

3)

4)

5)

6)
 Introducción

Las maquinas eléctricas estáticas corresponden a uno de los principios más

importantes dela evolución de la ingeniería eléctrica, electromecánica y las mejoras que
se han dada a partir de la electrónica, convirtiéndose en una de las principales áreas de
conocimiento y retención en el desarrollo de nuevos sistemas. Son diversas las
aplicaciones que pueden tener las maquinas estáticas, entre las más populares se
encuentran las transformaciones de energía ya sea como elevación o reducción de tensión
o corriente o como igualador de impedancias. En la actualidad con las nuevas técnicas de
nano mini arutización tienen nuevas aplicaciones a partir de los aislamientos galvánicos.
En la asignatura potencia eléctrica conoceremos los antecedentes que conllevaron a estos
desarrollos, las principales características y formas de estudio de ellos, para lo cual se
deberá realizar la lectura de este documento y resolver los cuestionamientos que
aparecen al final.

1
Facultad: de Ingeniería de Sistemas Y Electrónica ( FISE – UTP)

RELACIÓN DE TENSIONES Y CORRIENTES

1. Arrollamiento del Primario y Secundario del Módulo Transformador

 Revisar las características de funcionamiento del Módulo de Transformador 8353-02 y

apuntarlo en la Tabla 1(Anotar los valores nominales del Transformador).
 El profesor y el asistente realizaran una explicación sobre las características de
funcionamiento de Modulo de Transformador.

Modelo Transformador Tabla 1

Características
1 Primario
5 Secundario
V1-2 24v V5-6 120V
24V A120V
1-2 5A A5-6 1A
5A V3-41A 24V V7-8 120V
A3-4 5A A7-8 1A
2 6
3 7
Número de espiras por bobina
24V Bobina 120V Numero de Bobina
5A 1–2 1A 57
3–4 285
5–6 57
4 7–8 8 285

Realizar la siguiente división:

V 1−2
A= =24/120 = 0.2
V 5−6

I 5−6
B= =1/5 = 0.2
I 1−2

2
1)Que puede indicar de los valores obtenidos en ambas divisiones.

Los valores de las divisiones son equivalentes entre si.

Tabla 1: Tabla de apuntes de características nominales del módulo de transformador 8353.

Elaboración propia.
1.2. Aislamiento eléctrico entre los arrollamientos del Primario y Secundario

 Tomar los valores de resistencias con el multímetro según indica la Tabla 2.

Modulo Transformador 8353 – 02 Tabla 2

Descripció
n
1 5
R 1-5
R 1-6
24V 120V R 2-5
R 2-6
5A 1A
R 3-7
R 3-8
R 4-7
2 6 R 4-8
3 7

24V 120V
5A 1A

4 8

Con los datos tomados llenar la Tabla 3

Tabla 3
Medició Resistencia
n (Ohm)
R 1-5 0L
R 1-6 0L
R 2-5 0L
R 2-6 0L
R 3-7 0L
R 3-8 0L
R 4-7 0L
R 4-8 0L
3
Comentar sobre los valores obtenidos
Las resistencias obtenidas mediante la medición del laboratorio salieron infinitas exceptuando la
resistencia R3-6 = 3.0 y R7-8=2.9

1.3. Inducción de Tensión a través del arrollamiento del Transformador

Usar fuente de alimentación:

- Parámetro de Función Fuente de alimentación CA.
- Tensión 24 V.
- Frecuencia 60 Hz
- Encender fuente de alimentación CA.

 Aplicar una tensión de 24 V en los bornes 1 – 2 del transformador y tomar medidas de las
tensiones en los otros pares de bornes y completar la Tabla 4.

Modulo Transformador 8353 – 03

1 5

24V
5A

2 6
3 7

4 8

Tabla 4
Medición Tensión Calculada Tensión Medida
4
 V 1-2 (Aplicada) 24 24
V 5-6 120 119
V 3-4 24 24
V 7-8 120 119
V 5-6 (Aplicada) 100 100
V 7-8 100 99
V 1-2 24 19
V 3-4 24 19

Observación: El profesor o asistente de laboratorio indicara como se realiza el cálculo de la tensión

inducida.
Tabla 4. Tabla de tomas de datos de tensiones en laboratorio.

Utilizaremos el módulo de MVDAC – EMS

En LVDAC – EMS, abra la ventana aparatos de medición. Ajuste la correspondencia según la
siguiente tabla.
Tabla 5
V 1-2 E1
V 3-4 E2
V 5-6 E3
V 7-8 E4

Realizar la conexión según el diagrama unifilar

Modulo Transformador

1 5

E1 E3

2 6

3 7

E2 E4

4 8

Tabla 6
Medició
Bornes Tensión Medida
n
5
 V 1-2 (Aplicada) E1 24
V 5-6 E3 119.6
V 3-4 E2 24
V 7-8 E4 119.6

Los datos obtenidos mediante los experimentos no varios mucho respecto a los datos
obtenidos mediante fórmulas.

6
Apéndice C Tabla de impedancia para los módulos de carga

Referencias Bibliográficas

LabVolt Series (2013). Relaciones de tensiones y corrientes. En Electricidad y Nuevas Energías –

Transformadores de potencia monofásicos (pp. 8-21). Québec, Canadá: Festo Didactic, ISBN 978-
2-89640-664-7.

LabVolt Series (2013). Apéndices. En Electricidad y Nuevas Energías – Circuitos ca monofásicos

(pp. 121-131). Québec, Canadá: Festo Didactic, ISBN 978-2-89640-664-7.
