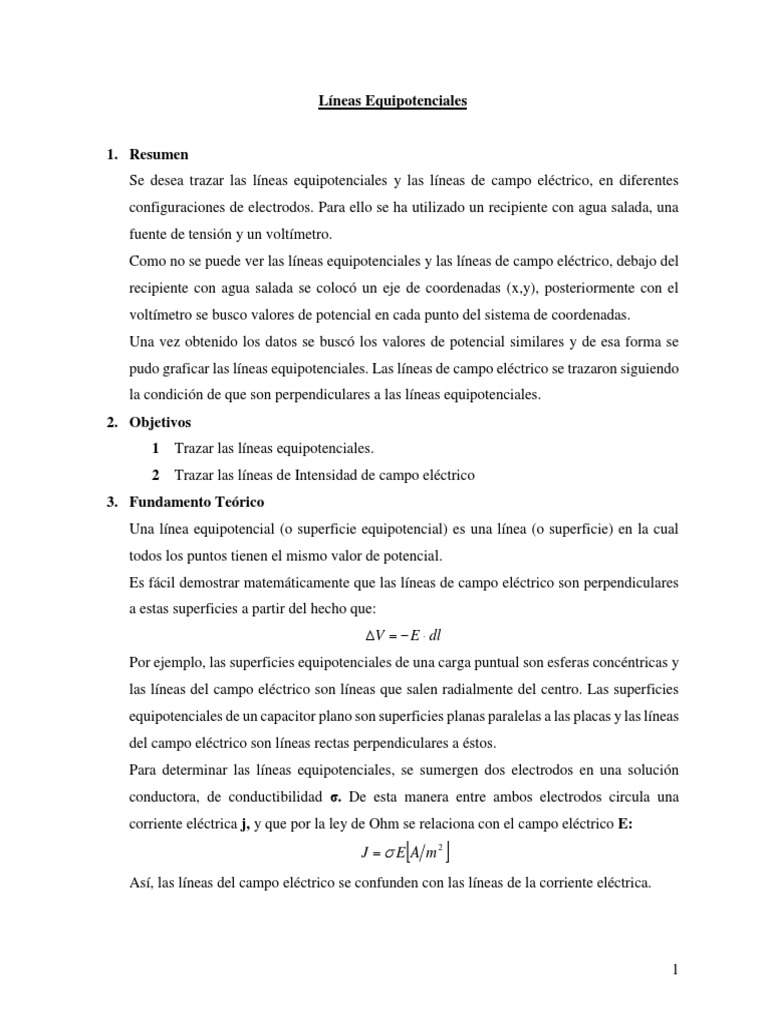

Líneas Equipotenciales

1. Resumen
Se desea trazar las líneas equipotenciales y las líneas de campo eléctrico, en diferentes
configuraciones de electrodos. Para ello se ha utilizado un recipiente con agua salada, una
fuente de tensión y un voltímetro.
Como no se puede ver las líneas equipotenciales y las líneas de campo eléctrico, debajo del
recipiente con agua salada se colocó un eje de coordenadas (x,y), posteriormente con el
voltímetro se busco valores de potencial en cada punto del sistema de coordenadas.
Una vez obtenido los datos se buscó los valores de potencial similares y de esa forma se
pudo graficar las líneas equipotenciales. Las líneas de campo eléctrico se trazaron siguiendo
la condición de que son perpendiculares a las líneas equipotenciales.
2. Objetivos
1 Trazar las líneas equipotenciales.
2 Trazar las líneas de Intensidad de campo eléctrico
3. Fundamento Teórico
Una línea equipotencial (o superficie equipotencial) es una línea (o superficie) en la cual
todos los puntos tienen el mismo valor de potencial.
Es fácil demostrar matemáticamente que las líneas de campo eléctrico son perpendiculares
a estas superficies a partir del hecho que:
V   E  dl
Por ejemplo, las superficies equipotenciales de una carga puntual son esferas concéntricas y
las líneas del campo eléctrico son líneas que salen radialmente del centro. Las superficies
equipotenciales de un capacitor plano son superficies planas paralelas a las placas y las líneas
del campo eléctrico son líneas rectas perpendiculares a éstos.
Para determinar las líneas equipotenciales, se sumergen dos electrodos en una solución
conductora, de conductibilidad σ. De esta manera entre ambos electrodos circula una
corriente eléctrica j, y que por la ley de Ohm se relaciona con el campo eléctrico E:

J   E A m2 
Así, las líneas del campo eléctrico se confunden con las líneas de la corriente eléctrica.

1
4. Materiales y Montaje Experimental
Materiales
Se utilizó el siguiente equipo y/o material:
 Una Cubeta para electrolito.
 Electrodos de diferentes formas.
 Una Fuente de tensión AC o DC.
 Un Multímetro..
 Puntas de prueba y Cables.
Diagrama

A y B: Electrodos
V: Voltímetro
pp: Puntos de Prueba

2
 Procedimiento
Armar el esquema del diagrama una vez elegidos los electrodos con los que se trabajará.
Utilizar un voltímetro para determinar las líneas equipotenciales, midiendo la diferencia de
potencial entre el electrodo de referencia y un punto del electrolito.
Fijando los electrodos en un sistema de coordenadas, cada punto sobre la cubeta con
electrolito estará determinado por sus coordenadas (x,y), entonces, buscar los puntos (x,y)
(por lo menos seis) donde el potencial sea el mismo. Tomar datos para varias líneas
equipotenciales de manera de obtener una representación lo más clara posible para cada
configuración de electrodos.
5. Toma y Tratamiento de Datos
La siguiente tabla muestra los datos obtenidos para el siguiente diagrama:

3
 principio.
6. Conclusiones
Y 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
X
0 2,8 4,6 6,8 9,6
1 2,5 4,6 6,8 9,2

2 2,2 4,2 6,1 8,2 10,0 11,2 11,6 12,0 12,0 12,0 12,0 12,0 12,0 12,0 12,0 12,0 12,0 12,0 12,0

3 2,0 3,8 5,5 7,2 8,6 9,6 10,2 10,6 11,0 11,2 11,4 11,3 11,3 11,3 11,4 11,4 11,4 11,3 11,4
4 1,8 3,2 4,8 6,2 7,4 8,4 9,2 9,4 10,0 10,4 10,5 10,8 10,8 10,9 11,0 11,1 11,2 11,1 11,1

5 1,6 2,9 4,2 5,5 6,6 7,5 8,3 8,9 9,3 9,7 9,9 10,2 10,3 10,5 10,5 10,7 10,8 10,7 10,6

6 1,6 2,8 3,9 5,0 6,0 6,8 7,5 8,1 8,6 9,0 9,3 9,5 9,8 10,0 10,2 10,3 10,4 10,3 10,2

Con los datos obtenidos en el experimento, se pudo graficar las líneas equipotenciales, y las
líneas de campo eléctrico, de esta manera cumpliendo con nuestros objetivos trazados en un

4
7. Cuestionario
1. Grafique las líneas equipotenciales para los diferentes electrodos (planos,
puntuales, etc.) sobre papel milimetrado. Trace algunas líneas de campo para cada
caso.

5
2. A partir de las líneas equipotenciales obtenidas para los electrodos planos,
determine una relación funcional entre el voltaje de cada línea equipotencial y su
distancia al electrodo de referencia.

Aplicando el MMC, se tiene.

 Cálculo de los Parámetros A y B
Tabla #1
i V[V] X[m]
1 2.1 0.01
2 3.4 0.02
3 4.5 0.03
4 6.2 0.04
5 7.8 0.05

6
 i X[m](x) V[V](y) V*X V2 X2 V` di di2
1 0.01 2.1 0.021 4.41 0.0001 1.96 0.14 0.0196
2 0.02 3.4 0.068 11.56 0.0004 3.38 0.02 0.0004
3 0.03 4.5 0.135 20.25 0.0009 4.8 -0.3 0.09
4 0.04 6.2 0.248 38.44 0.0016 6.22 -0.02 0.0004
5 0.05 7.8 0.390 60.84 0.0025 7.64 0.16 0.0256
n=5 ∑=0.15 ∑=24 ∑=0.862 ∑=135.5 ∑= 0.0055 ∑= 0.136
o Cálculo de Δ

  n   x 2   x 
2

  5  0.0055  0.15
2

  0.005
o Cálculo de A

A
 yx 2
  xy   x

24  0.0055  0.862  0.15
A
0.005
A  0.54
o Cálculo de B
n   xy   x   y
B

5  0.862  0.15  24
B
0.005
B  142
La primera ecuación tentativa es:
V = 0.54 + 142*X
 Cálculo del error de A

d
2

 
2 i

n2
0.136
2 
3
  0.0453
2

7
  2   x2
A 

0.0453  0.0055
A 
0.005
 A  0.2232
 A  0.2
Entonces el resultado es:
A = (0.5 ± 0.2)
 Cálculo del error de B

d
2

 
2 i

n2
0.136
2 
3
  0.0453
2

 2 n
B 

0.0453  5
B 
0.005
 B  6.73
B  7
Entonces el resultado es:
B = (142 ± 7)
Con estos parámetros la relación funcional V = f(X) es:
V = 0.5 + 142*X
 Como A es pequeño se puede despreciar, con lo que la relación funcional
será:
V = 142*X

8
 3. A partir de la relación V=f(x) demuestre que ▼2 V=0 para todos los puntos
comprendidos entre las placas.
 2V  0
V  0
K  0
4. Demuestre matemáticamente que ▼2 V=-ρ/ε0 (ecuación de Poisson)
5. Si la corriente es estacionaria se tiene que div j=0, demuestre que para todos los
casos del experimento se tiene que ▼2 V=0 y que las líneas equipotenciales
obtenidas gráficamente satisfacen esta ecuación.

div j    j  0   2V  0
8. Referencias bibliográficas
 Laboratorio de Física Básica III., Lab. FIS-200 “Guía de Laboratorio”
