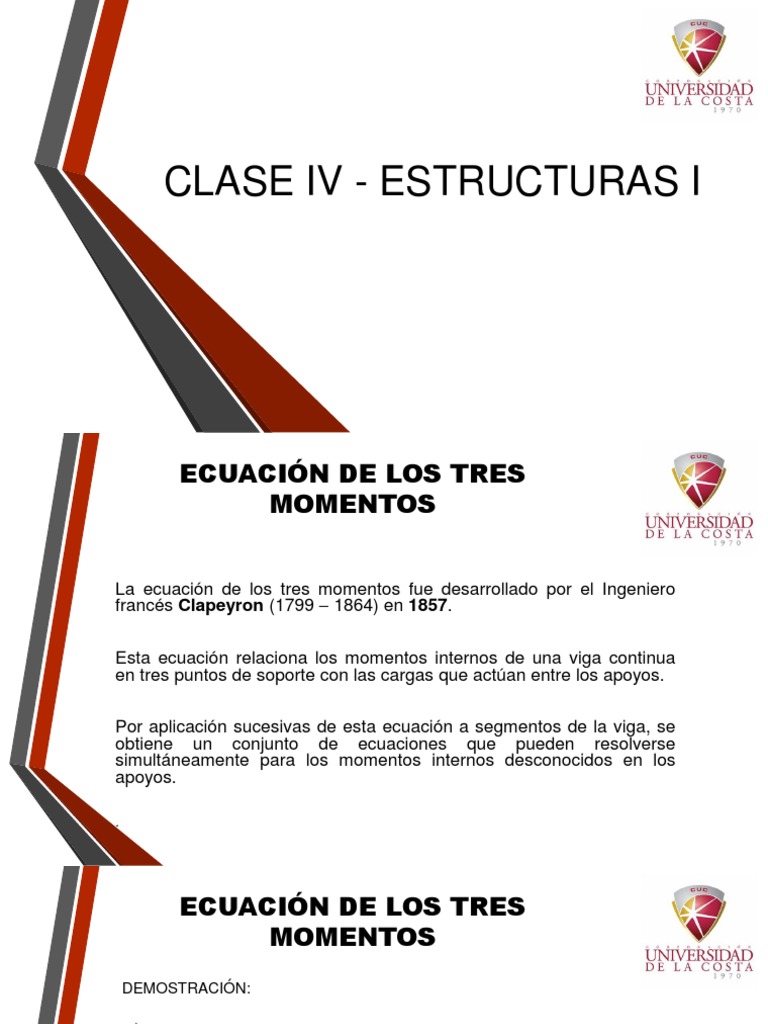

CLASE IV - ESTRUCTURAS I
ECUACIÓN DE LOS TRES
MOMENTOS
La ecuación de los tres momentos fue desarrollado por el Ingeniero
francés Clapeyron (1799 – 1864) en 1857.
Esta ecuación relaciona los momentos internos de una viga continua
en tres puntos de soporte con las cargas que actúan entre los apoyos.
Por aplicación sucesivas de esta ecuación a segmentos de la viga, se
obtiene un conjunto de ecuaciones que pueden resolverse
simultáneamente para los momentos internos desconocidos en los
apoyos.
.
ECUACIÓN DE LOS TRES
MOMENTOS
DEMOSTRACIÓN:
a) Cargas en la Viga Real
b) Deformada
.
ECUACIÓN DE LOS TRES
MOMENTOS
DEMOSTRACIÓN:
c) .
Una forma general de la ecuación de tres momentos puede obtenerse al considerar un
segmento de una viga continua figura del punto C. que pasa sobre los soportes izquierdo,
central y derecho (Mn−1 , Mn , Mn+1 ). Además, la parte izquierda de la viga tiene propiedades
geométricas In y Ln ; la parte derecha tiene las propiedades geométricas In+1 y Ln+1 .
Se supone en esta primera demostración que los apoyos no sufren asentamientos.
.
ECUACIÓN DE LOS TRES
MOMENTOS
DEMOSTRACIÓN:
Considerando la pendiente de la elasticidad en un apoyo intermedio cualquiera, de la
semejanza de los triángulos formados en la figura del punto b, se obtiene:
ab cd
=−
Ln Ln+1
→ ab Ln+1 = − cd Ln (I)
Los momentos internos en n, n+1, … que actúan en las direcciones definidas como positivas
sobre la viga en la figura del punto C, la derivación se basará en el segundo teorema del área
de momentos.
.
ECUACIÓN DE LOS TRES
MOMENTOS
DEMOSTRACIÓN:
Es importante tener en cuenta los signos. En la figura del punto C, se
presentan separados los tramos respectivos de vigas simplemente
apoyados con momentos redundantes en sus extremos.
.
ECUACIÓN DE LOS TRES
MOMENTOS
DEMOSTRACIÓN:
d) Diagramas de momentos.
En caso general, los diagramas de momentos debido a las cargas aplicadas tendrán áreas 𝐴𝑛 y
𝐴𝑛+1 con sus centroides localizados como se indica en la figura del punto d.
.
ECUACIÓN DE LOS TRES
MOMENTOS
DEMOSTRACIÓN:
A continuación se dibujan los diagramas correspondientes a los momentos en los apoyos, los
signos empleados son los correspondientes a momentos internos de las vigas.
e) Momentos en los apoyos
.
ECUACIÓN DE LOS TRES
MOMENTOS
DEMOSTRACIÓN:
Aplicando el segundo teorema del área de momentos, se obtiene:
𝐿𝑛 𝐿𝑛 𝐿𝑛 2𝐿𝑛
𝑎𝑏 𝐸𝐼 𝑛 = 𝐴𝑛 𝑎𝑛 + 𝑀𝑛−1 + 𝑀𝑛
2 3 2 3
(II)
𝐿𝑛+1 2𝐿𝑛+1 𝐿𝑛+1 𝐿𝑛+1
𝑐𝑑 𝐸𝐼 𝑛+1 = 𝐴𝑛+1 𝑏𝑛+1 + 𝑀𝑛 + 𝑀𝑛+1
2 3 2 3
.
ECUACIÓN DE LOS TRES
MOMENTOS
DEMOSTRACIÓN:
Si la viga tiene inercia constante en todas las luces, al reemplazar los valores de (II) en la
ecuación (I) y simplificando tenemos:
2 2
𝐿𝑛 𝐿𝑛
𝐴𝑛 𝑎𝑛 𝐿𝑛+1 + 𝑀𝑛−1 𝐿𝑛+1 + 𝑀𝑛 𝐿𝑛+1
6 3
2 2
𝐿𝑛+1 𝐿𝑛+1
= − 𝐴𝑛+1 𝑏𝑛+1 𝐿𝑛 − 𝑀𝑛 𝐿𝑛 − 𝑀𝑛+1 𝐿𝑛
3 6
ECUACIÓN DE LOS TRES
MOMENTOS
DEMOSTRACIÓN:
Dividiendo ambos lados por 𝐿𝑛 𝐿𝑛+1 :
𝐿𝑛 𝐿𝑛 𝐿𝑛+1 𝐿𝑛+1 𝐴𝑛 𝑎𝑛 𝐴𝑛+1 𝑏𝑛+1
𝑀𝑛−1 + 𝑀𝑛 + 𝑀𝑛 + 𝑀𝑛+1 =− −
6 3 3 6 𝐿𝑛 𝐿𝑛+1
Finalmente, al multiplicar todos los términos por seis se obtiene:
6𝐴𝑛 𝑎𝑛 6𝐴𝑛+1 𝑏𝑛+1
𝑀𝑛−1 𝐿𝑛 + 2𝑀𝑛 𝐿𝑛 + 𝐿𝑛+1 + 𝑀𝑛+1 𝐿𝑛+1 =− − (III)
𝐿𝑛 𝐿𝑛+1
La cual constituye la ecuación de los tres momentos para vigas
continuas de sección constante.
ECUACIÓN DE LOS TRES
MOMENTOS
El procedimiento consiste, entonces, en tomar porciones de viga formadas
por dos tramos consecutivos y aplicarles la ecuación (III).
Resulta, así, un sistema de ecuaciones cuya solución da los momentos en
los apoyos.
Los términos de la derecha de la ecuación (III) son simplemente las
reacciones de las vigas conjugadas correspondientes, multiplicadas por EI.
ECUACIÓN DE LOS TRES
MOMENTOS
Queda entonces:
𝑀𝑛−1 𝐿𝑛 + 2𝑀𝑛 𝐿𝑛 + 𝐿𝑛+1 + 𝑀𝑛+1 𝐿𝑛+1 = −6 α𝑑 𝑛 − 6 α𝑖 𝑛+1
ECUACIÓN DE LOS TRES
MOMENTOS
Cuando los extremos de las vigas son apoyados simples o están en voladizo, se empieza por
establecer los valores de los momentos correspondientes; por el contrario, en un extremo
empotrado no se puede determinar a priori el valor del momento. En este caso, dado que la
condición geométrica requerida es que la pendiente en dicho apoyo debe ser cero, se puede
añadir una luz imaginaria adyacente al empotramiento de cualquier longitud Lo, Simplemente
apoyada en el apoyo opuesto de inercia infinita, como se observa en la siguiente figura:
ECUACIÓN DE LOS TRES
MOMENTOS
Aplicando la ecuación en el tramo Ao – A – B tenemos:
𝐿𝑜 𝐿𝑜 𝐿1 𝐿1 6𝐴1 𝑏1
𝑀𝑜 + 2𝑀𝐴 + + 𝑀𝐵 =−
∞ ∞ 𝐼 𝐼 𝐼𝐿1
Y al tener en cuenta que 𝑀𝑜 = 0 y 𝐿𝑜 Τ∞ = 0, se reduce a:
6𝐴1 𝑏1
2𝑀𝐴 𝐿1 + 𝑀𝐵 𝐿1 =−
𝐿1
La misma ecuación resulta si se considera que la luz imaginaria tiene longitud cero.
ECUACIÓN DE LOS TRES
MOMENTOS
La ecuación de los tres momentos se puede extender para incluir el efecto de
asentamientos diferenciales de los apoyos, llegando a la siguiente forma
general:
ECUACIÓN DE LOS TRES
MOMENTOS
𝐿1 𝐿1 𝐿2 𝐿2 6𝐴1 𝑎1 6𝐴2 𝑏2 6𝐸ℎ𝐴 6𝐸ℎ𝐶
𝑀𝐴 + 2𝑀𝐵 + + 𝑀𝐶 =− − + +
𝐼1 𝐼1 𝐼2 𝐼2 𝐼1 𝐿1 𝐼2 𝐿2 𝐿1 𝐿2
ECUACIÓN DE
LOS TRES
MOMENTOS
Valores de α1 y α2
ECUACIÓN DE
LOS TRES
MOMENTOS
Valores de α1 y α2
