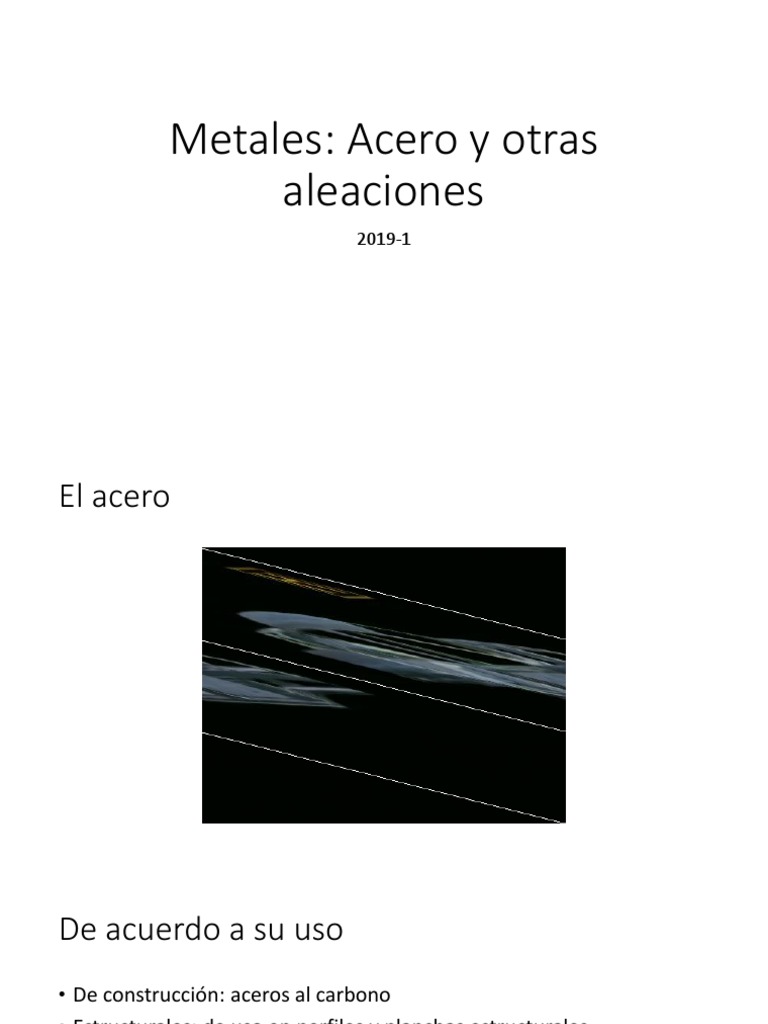

Metales: Acero y otras

aleaciones
2019-1
El acero
De acuerdo a su uso
• De construcción: aceros al carbono
• Estructurales: de uso en perfiles y planchas estructurales
• Para herramientas: es el acero que normalmente se emplea para la
fabricación de útiles.
• Especiales: diseñados bajo pedido
Tipos de acero: Al carbono
• Posee un contenido de carbono que generalmente no supera el 1%, y
otros elementos como silicio y manganeso, azufre, fósforo, oxígeno e
hidrógeno.
• El aumento del contenido de carbono en el acero eleva su resistencia
a la tracción, incrementa el índice de fragilidad en frío y hace que
disminuya la tenacidad y la ductilidad.
• Dulce
• Semidulce
• Semiduro
• Duro
Al carbono (aceros de construcción)
%Carbono Resistencia Mecánica HB
(Kg/mm2)
Dulce 0,27 48-55 135-160
Semidulce 0,35 55-62 150-170
Semiduro 0,45 62-70 180
Duro 0,55 70-75 200-220
Aceros inoxidables
• Es una aleación de acero (con un mínimo del 10 % al 12 % de cromo
contenido en masa)y otros componentes como molibdeno, níquel y
wolframio.
Composición Resistencia Mecánica HB
(Kg/mm2)
Inoxidable 13 % de Cr y un 0,15 % de 80 175-205
C
16Cr-2Ni 0,20 % de C, un 16 % de 95 275-300
Cr y un 2 % de Ni.
Cromo níquel 18-8 0,18 % de C, un 18 % de 60 175-200
Cr y un 8 % de Ni
Cr-Mn 0,14 % de C, un 11 % de 65 175-200
Cr y un 18 % de Mn
Aceros aleados
• Aceros con otros elementos aleantes además del carbono, que
típicamente son el manganeso, níquel, cromo, molibdeno, vanadio,
silicio, y boro.
• Poseen un incremento en su desempeño mecánico con respecto a los
aceros al carbono: resistencia, dureza, tenacidad, resistencia al
desgaste, templabilidad, y resistencia en caliente. Para alcanzar esas
mejores propiedades el acero puede necesitar un tratamiento
térmico.
Título F
Los aceros que cumplan con algunas de las siguientes especificaciones pueden
ser utilizados:
Acero A36/A36M
Propiedades
• Resistencia a la tensión
• Dureza
• Torsión
• Tenacidad
• Resistencia a la Fatiga
 Propiedades Mecánicas
• Prueba de tensión: se realiza para determinar resistencia y punto de
fluencia, máxima resistencia a tensión, elongación y reducción de área.
 Prueba de Torsión
• Se utiliza para determinar el módulo de rigidez de materiales
estructurales. Se utiliza en el diseño de elementos sometidos a
torsión.se carga una probeta cilíndrica aplicando un par externo
para provocar una torsión en su longitud

Donde T es el par aplicado, r es el radio de la

probeta J es el momento polar de inercia,  es el
ángulo de torsión , L es la longitud nominal, G es el
módulo de rigidez,  es la deformación de torsión y
max es el esfuerzo máximo de torsión
Definiciones
• El módulo de rigidez es una constante elástica que caracteriza el cambio de forma
que experimenta un material elástico cuando se aplican esfuerzos cortantes.
• El momento polar de inercia es la resistencia que un cuerpo en rotación opone al
cambio de su velocidad de giro.
Ejercicio
• Una varilla de longitud igual a 1 m y un radio de 20
mm está hecha de acero de alta resistencia. La varilla
se somete a un par T, que produce un esfuerzo por
debajo del limite de proporcionalidad. Si la sección
transversal en uno de los extremos se gira 45 grados
respecto al otro extremo y el módulo de rigidez G del
material es igual a 90 GPa, ¿ cual sería el par
aplicado?

14
Prueba de impacto con el péndulo de Charpy

15
 Determine la temperatura de
Ejercicio transición para cada aleación.
Cuál es el contenido minimo de
magnesio que debe poseer la
aleación si va a ser utilizada a 0°C
si el material requiere una
tenacidad de 50J?

16
Fatiga
Fatiga
 Temperatura °C Tenacidad. J
-40 7
1. Se realiza una prueba de impacto con péndulo
0 15
de Charpy sobre una probeta de acero y se obtienen los
50 54
datos de la tabla. Dibujo la tenacidad en función de la
temperatura y determine la temperatura de transición 100 109
entre comportamiento dúctil y frágil. 150 120
200 122

2.- Una varilla de acero de longitud 60 cm y un diámetro de 1

½” se somete a un par torsor igual a 20000 N.m. Si la sección
transversal en uno de sus extremos gira 30°. Determine el
módulo de rigidez del material.

3.- Se ha llevado a cabo una prueba de fatiga con un esfuerzo

máximo de 25 ksi (172 MPa) y un esfuerzo mínimo de -4.00
ksi (-27.6 MPa). Calcule a) el rango del esfuerzo, b) la
amplitud del esfuerzo, c) el esfuerzo medio y d) la relación
de esfuerzos.
Otras propiedades de los
metales
Estructura cristalina
Introducción

Son planteamientos teóricos

que han sido validados con
experimentos ó simulaciones

Propiedades de materiales Estructura Modelos

Se aceptan como verdaderos

mientras no se demuestre lo
contrario
Modelo actual
Los materiales están formados por átomos.
Los átomos se consideran como esferas sólidas
Átomos de diferente naturaleza química se modelan
como esferas de diferente tamaño. El tamaño se
define por su radio atómico.
Esta diferencia de radio está dada por los números de
electrones que el elemento posee

Los átomos se enlazan entre si

para dar cohesión al material
Tipos de enlaces en materiales
CONCRETO DE CEMENTO
PORTLAND

PRESENTAN ESTRUCTURA
SOLIDOS INORGANICOS LADRILLO
CRISTALINA

TIPO DE ENLACE
ARIDOS

ASFALTO
ESTRUCTURA
SÓLIDOS ORGÁNICOS
MOLECULAR ALEATORIA
MADERA

ACERO

PRESENTAN ESTRUCTURA
METALES HIERRO
CRISTALINA

ALUMINIO
• Sólido Cristalino: sólido formado por átomos iones o
moléculas ordenadas según un patrón que se repite en las
tres dimensiones.
• Estructura cristalina: modelo regular tridimensional de
átomos, iones o moléculas en el espacio.
•Red cristalina: distribución tridimensional de puntos en
que cada uno de ellos tiene un entorno idéntico.

25
Celda unitaria: una unidad de celda en el espacio que se
repite. Las longitudes axiales y los ángulos axiales son
llamadas constantes de red de la celda unitaria.

26
 Principales
estructuras
cristalinas

Cúbica Cúbica Hexagonal

centrada en el centrada en compacta
cuerpo (BCC) las caras (FCC) (HCP)

27
Estructura cúbica centrada en el cuerpo: celda unitaria
con una distribución atómica en la que un átomo está
en contacto con 8 átomos idénticos colocados en los
vértices de un cubo imaginario.

28
Estructura cúbica centrada en las caras: geometría
cúbica con los átomos situados en cada una de las
esquinas y de los centros de todas las caras del cubo.

29
Estructura hexagonal compacta:
Polígono con seis lados con átomos situados en cada
esquina, en las caras superiores e inferiores, y en los tres
planos centrales.

30
 Metales que tienen Metales que tienen Metales que tienen
estructura cristalina estructura cristalina estructura cristalina
BCC FCC HCP
Metal Radio atómico Metal Radio atómico Metal Radio atómico
(nm) (nm) (nm)
Cromo 0,125 Aluminio 0,143 Cadmio 0,149
Hierro 0,124 Cobre 0,128 Zinc 0,133
Molibdeno 0,136
Oro 0,144 Magnesio 0,160
Potasio 0,231
Plomo 0,175 Cobalto 0,125
Sodio 0,186
Níquel 0,125 Circonio 0,160
Tántalo 0,143
Volframio 0,137 Platino 0,139 Titanio 0,147
Vanadio 0,132 Plata 0,144 Berilio 0,113

31
Constantes de red: son parámetros que describen el tamaño y
la forma de la celda unitaria, incluyen las dimensiones de las
aristas de la celda unitaria y los ángulos entre estas.

Cúbico simple: Los átomos se tocan a lo largo de la arista

del cubo

a2r
32
 BCC: Los FCC: Los átomos entran HCP: el volumen se
átomos se en contacto a lo largo de determina como área de
tocan a lo largo la diagonal de la cara del la base (hexágono) x
de la diagonal cubo altura de celda
del cuerpo

4r 4r
a a
3 2

33
Calcular el parámetro el volumen de la celda unitaria del aluminio
sabiendo que es FCC y su radio radio atómico = 0,143 nm
4 (0,143)
a  0,405
2
El hierro a 20oC es BCC con átomos con un radio atómico de 0,124.
Calcule la constante de red (a) para el vértice del cubo de la celda
unitaria de hierro.

4 r 4(0,124)
a   0,2864 nm
3 3

34
Número de átomos equivalentes por celda

Si consideramos que cada punto de la red coincide con un átomo, cada tipo de celda
tendrá un número de átomos que se contarán de la siguiente forma:

• Átomos ubicados en las esquinas aportarán con 1/8 de átomo, ya que ese átomo es
compartido por 8 celdas que constituyen la red.

• Átomos ubicados en las caras de las celdas aportarán con ½ de átomo, ya ese átomo es
compartido por 2 celdas que constituyen la red.

• Átomos que están en el interior de las celdas aportan 1 átomo.

35
EjemploCalcule la cantidad de átomos por celda en el sistema cristalino
cúbico.

Cúbico centrado en el Cúbico centrado en las

Hexagonal compacta (HCP)
cuerpo (BBC) caras (FCC)

36
Factor de empaquetamiento atómico
• volumen de átomos en una celda unitaria seleccionada
dividido por el volumen de la celda unitaria.

APF 
cantidad de átomos / celda  volumen de átomos
volumen de la celda unitaria

ES LA FRACCIÓN DE ESPACIO DE CELDA UNITARIA QUE ES OCUPADA POR

ÁTOMOS.

37
Ejemplo
Calcule el APF para la celda unitaria BCC considerando a los átomos como
esferas rígidas.
Solución: Dado que hay dos átomos por celda unitaria el volumen es:
4 r 3
Vatomos 2  8,373r 3
3
El volumen de la celda unitaria es: Vcelda  a 3
4r
a Vcelda  a 3  12,32 r 3
3
APF 
cantidad de átomos / celda  volumen de átomos 8,373r 3
  0,68
3
volumen de la celda unitaria 12,32r

38
Densidad
La densidad teórica de un material se puede calcular con las
propiedades de su estructura cristalina.

Densidad 
cantidad de átomos / celda  masa atómica 
volumen de la celda unitaria   N º Avogadro

N. Avogadro es el número de átomos de cualquier

elemento requerido para tener una masa en gramos
numéricamente igual a la masa atómica = 6.023×1023

39
Ejemplo
Encontrar la densidad de una unidad de célula BCC, considerando una masa atómica
de 55,9, y un radio atómico de 0,124 nm.

Volumen de unidad de célula:

4 r 4(0,124)
a   0,2864 nm
3 3

V  a  ( 0, 2864 nm )  0 .02349 nm
3 3 3
V=2,349×10-29m3

255,9
Densidad 
2,349 x10 6,023x10 
 29 23 Densidad  7901kg / m 3

40
DIAGRAMA DE FASES: SUSTANCIAS PURAS

Una sustancia pura como el agua puede

existir en las fases
sólida, líquida y gaseosa, dependiendo de
las condiciones de
temperatura y presión.
REGLA DE FASES DE GIBS: SUSTANCIAS PURAS
Permite obtener los grados de libertad (F) para mantener el
equilibrio en un sistema, en base al número de sus
F+P=C+2 componentes (C) y fases presentes (P), teniendo en cuenta la
existencia de dos variables termodinámicas independientes,
usualmente presión y temperatura. La regla se expresa por la
relación:
DIAGRAMA DE FASES SUSTANCIAS PURAS
ALEACIONES: SISTEMAS BINARIOS E
ISOMORFICOS
• La constitución de una aleación queda descrita por:
• La composición global de la aleación
• El número de fases presentes
• La composición de cada fase
• La fracción, porcentaje o proporción en peso de cada fase
F+P=C+1
Regla de la palanca
