II.

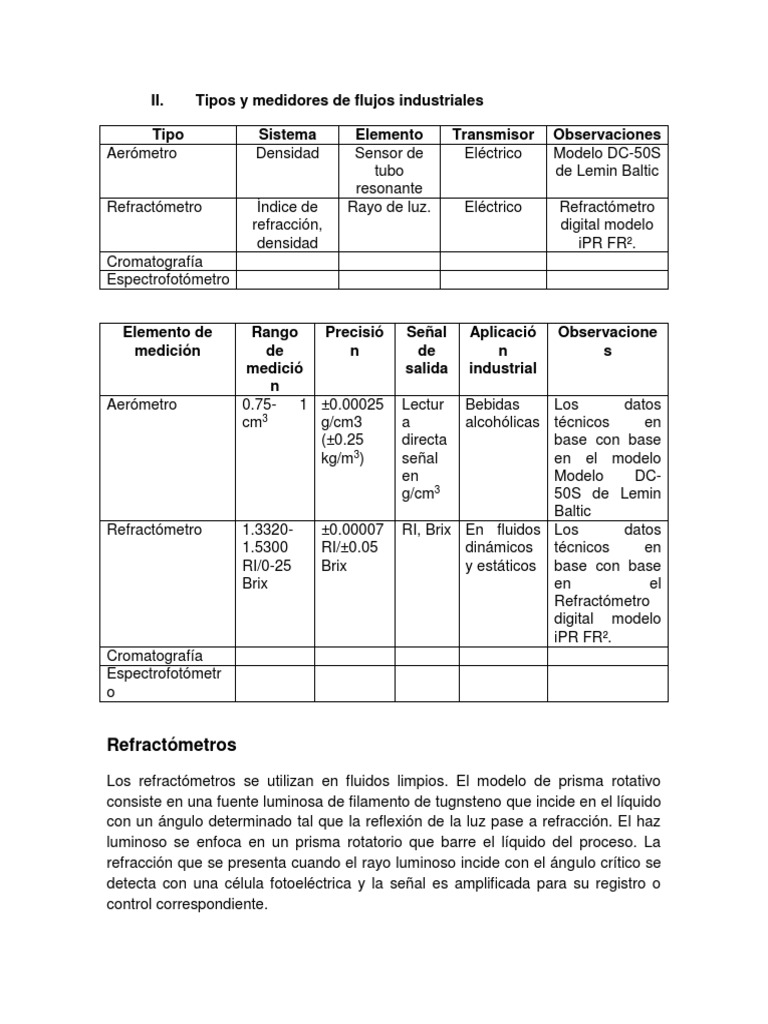

Tipos y medidores de flujos industriales

Tipo Sistema Elemento Transmisor Observaciones

Aerómetro Densidad Sensor de Eléctrico Modelo DC-50S
tubo de Lemin Baltic
resonante
Refractómetro Índice de Rayo de luz. Eléctrico Refractómetro
refracción, digital modelo
densidad iPR FR².
Cromatografía
Espectrofotómetro

Elemento de Rango Precisió Señal Aplicació Observacione

medición de n de n s
medició salida industrial
n
Aerómetro 0.75- 1 ±0.00025 Lectur Bebidas Los datos
cm3 g/cm3 a alcohólicas técnicos en
(±0.25 directa base con base
kg/m3) señal en el modelo
en Modelo DC-
g/cm3 50S de Lemin
Baltic
Refractómetro 1.3320- ±0.00007 RI, Brix En fluidos Los datos
1.5300 RI/±0.05 dinámicos técnicos en
RI/0-25 Brix y estáticos base con base
Brix en el
Refractómetro
digital modelo
iPR FR².
Cromatografía
Espectrofotómetr
o

Refractómetros
Los refractómetros se utilizan en fluidos limpios. El modelo de prisma rotativo
consiste en una fuente luminosa de filamento de tugnsteno que incide en el líquido
con un ángulo determinado tal que la reflexión de la luz pase a refracción. El haz
luminoso se enfoca en un prisma rotatorio que barre el líquido del proceso. La
refracción que se presenta cuando el rayo luminoso incide con el ángulo crítico se
detecta con una célula fotoeléctrica y la señal es amplificada para su registro o
control correspondiente.
El índice de refracción puede relacionarse con la concentración de sólidos del
líquido, es decir inferencialmente con la densidad.

Una variante de este modelo barre el líquido del proceso con un haz luminoso
transmitido a través de fibras ópticas sumergidas en el líquido. (Solé, 1997)

Entre los muchos modelos presentes en el mercado de refractómetros para el

control de líneas de procesos se encuentran los digitales. El modelo iPR FR2 de
SCHMIDT HAENSCH es un refractómetro de proceso de funcionamiento
automático para la medición permanente de la concentración en tiempo real.

Los refractómetros de proceso de funcionamiento automático iPR FR² (Full range)

miden el índice de refracción de forma continua y, por tanto, la concentración de
una mezcla líquida binaria o cuasi binaria. La medición es independiente de la
intensidad de la luz del diodo emisor de luz (LED) y está libre de deriva de la
señal, lo que garantiza una alta precisión y un mejor control del proceso. El color,
la turbidez, las partículas no disueltas o las burbujas de gas no afectan a la
medición. Usted puede elegir entre 2 amplios rangos de medición.

El iPR FR² es un sensor de proceso autónomo con pantalla integrada e iluminada,

que no requiere una unidad electrónica externa. Su diseño especial y su
configuración electrónica lo hacen altamente flexible y muy fácil de operar. La
programación con un software Windows también es muy sencilla. (Schmidt
Haensch, s.f.).

Imagen 2.1: Refractómetro digital iPR FR². Fuente: (Schmidt Haensch, s.f.)
Areómetro
Los aerómetros consisten en un flotador lastrado en su parte inferior con un
vástago superior graduado. El aparato se sumerge hasta que un peso es
equilibrado por el líquido que desaloja hundiéndose tanto más cuanto menor sea
la densidad del líquido. Puede graduarse en cualquiera de las unidades de
concentración. Incorporándose un transductor de inductancia variable con la
armadura fija que en la parte inferior del flotador y con la bobina dispuesta en el
exterior del recipiente es posible transmitir eléctricamente a distancia la densidad,
siempre que se mantenga una altura constante del líquido en el rebosadero.

Una variante del areómetro anterior consiste en un flotador con un lastre en forma
de cadena sujeta a un punto fijo del recipiente. El flotador está completamente
sumergido dentro del líquido y según su densidad se sumerge más o menos
proporcionalmente al peso efectivo de la cadena. Un transformador diferencial
capta la posición del flotador y da una señal de salida en c.a función de su
desplazamiento. Para compensar las variaciones de densidad causadas por los
cambios de temperatura en el fluido se utiliza una sonda de resistencia que se
conecta al receptor eléctrico de puente de inductancias de corriente alterna.

Imagen 2.2: Areómetro

La precisión general de los areómetros es de ±1 a ±3% y admiten presiones y

temperaturas máximas de servicio de 6-8 bar y 120-230°C respectivamente. Las
viscosidades inferiores a 50 centipoises no influyen en la lectura. A viscosidades
superiores, o con caudales elevados, conviene trabajar con un caudal intermitente
para así captar la posición del flotador durante los períodos de flujo nulo. Su
campo de medida de densidad relativa es de 0.5 a 4 y disponen de compensación
de temperatura. Son aptos para trabajar con líquidos limpios. (Solé, 1997)

Un densímetro o areómetro compacto industrial para la determinación de la

concentración de una corriente es el modelo DC-50S de Lemin Baltic, utilizan la
técnica probada de elementos vibrantes que es ampliamente aceptado como el
método más preciso de medición de densidad en línea continua. Posee un diseño
exclusivo de sensor de tubo resonante que permite una medición precisa de la
densidad del líquido. Una sonda Pt-1000 de alta precisión integral monitorea
continuamente la temperatura del líquido, lo que permite la compensación de la
lectura y el cálculo futuro de la densidad de referencia, la concentración o la
gravedad específica. La tecnología demuestra una alta precisión de medición y
una estabilidad de calibración a largo plazo, incluso en condiciones de operación
diferentes.

Imagen 2.2: Areómetro industrial. Fuente: (Lemis process)

 Entre las aplicaciones del densímetro o areómetro se encuentran: Espíritus;

productos alcohólicos.
Equipos de Cromatografía

La cromatografía es un conjunto de técnicas basadas en el principio de retención

selectiva, cuyo objetivo es separar los distintos componentes de una mezcla,
permitiendo identificar y determinar las cantidades de dichos componentes.

Cromatografía líquida – técnica de separación con aplicación en industria e

investigación debido al tipo de sustancias que se pueden analizar: proteinas,
grasas, drogas, plaguicidas, antibióticos… - destaca la

Fuente: (Barcelona, 2016)

Cromatografía Líquida de Alta Resolución o HPLC, que es la técnica

cromatográfica más empleada en la actualidad, normalmente en su modalidad de
fase reversa, en la que la fase estacionaria tiene carácter no polar, y la fase móvil
carácter polar (generalmente agua o mezclas con elevada proporción de la misma,
o de otros disolvente polares, como por ejemplo metanol). (lowa, s.f.)
Ejemplo de algunos equipos:

La cromatografía de gases es una técnica cromatográfica en la que la muestra

se volatiliza. La cromatografía es un conjunto de técnicas basadas en el principio
de retención selectiva, cuyo objetivo es determinar cuantitativa y cualitativamente
los componentes de una muestra y separar mezclas orgánicas complejas,
compuestos organometálicos y sistemas bioquímicos.
Fuente: (Barcelona, 2016)

Existen dos tipos de cromatografía de gases (GC): la cromatografía gas-sólido

(GSC) y la cromatografía gas-líquido (GLC), siendo esta última la que se utiliza
más ampliamente, y que se puede llamar simplemente cromatografía de gases
(GC)

Equipos:

1. Columnas Capilares - Fase Estacionaria

2. Columnas para Aplicaciones Especiales, AGILENT

Cromatógrafo de laboratorio.
Espectrofotometría
Principio Físico. La espectrofotometría se basa en la teoría de Bohr, la cual
postula que en el átomo, los electrones se desplazan en órbitas fijas. Un cambio
de órbita de un electrón corresponde a la absorción o emisión de un cuanto de
energía hf.

La absorción ocurre durante la excitación de los electrones y la emisión cuando

estos regresan a un estado estable.
Las transiciones originan la aparición de líneas espectrales, estas líneas forman
los espectros atómicos. Cada elemento químico tiene su espectro característico.
En dependencia del tipo de transición que se halla producido pueden clasificarse
en espectros de emisión o de absorción (Jiménez, 2005).
Espectro de emisión
Si un elemento en estado gaseoso se calienta hasta que se hace incandescente,
emite solamente radiaciones de un número limitado de longitudes de onda. El
grupo de longitudes de ondas emitidas es el mismo para un mismo elemento y se
denomina el espectro de emisión del elemento. El espectro de emisión de un
elemento difiere del de otro.
Para observar el espectro de emisión de un elemento, se introduce al mismo en
estado gaseoso en un tubo de descarga de baja presión y alto voltaje entre el
ánodo y el cátodo. La luz emitida se hace pasar por una rendija, después por un
prisma y se obtiene el espectro. Cada línea corresponde a una longitud de onda y
su grosor depende de la cantidad relativa del elemento en la muestra. La
separación entre las líneas es evidencia de la existencia de los niveles de energía
de los átomos

Espectroscopia de Absorción Atómica

La espectroscopia de absorción atómica es una técnica de análisis instrumental,
capaz de detectar y determinar cuantitativamente la mayoría de los elementos
comprendidos en el sistema periódico (Dehahay, 1970).
Esta técnica se basa en el hecho de que elementos gaseosos absorben las
mismas radiaciones que son capaces de emitir. Si se hace pasar luz blanca a
través del vapor de un elemento, el vapor absorbe las radiaciones que es capaz
de emitir y entonces el espectro obtenido carece de las líneas de longitudes de
onda absorbidas. El mejor monocromador que se utiliza para realizar medidas de
la absorción es una fuente luminosa fabricada interiormente del elemento que se
precise medir la absorción. Se pueden identificar a simple vista los elementos que
componen un vapor por las radiaciones que caen en el espectro visible.
El equipo de la espectroscopia de absorción atómica se llama espectrofotómetro
de absorción atómica. La figura 1 muestra el espectrofotómetro diseñado por Alan
Walsh que utilizó el mismo principio y componentes que un equipo moderno. Los
componentes son: obturador o chopper, lámpara de cátodo hueco, llama con su
atomizador, sistema electrónico y registrador gráfico.

Espectrometria atomica

Ejemplo de equipos:

El equipo utilizado en esta rama de estudio es llamado espectofotometro.

A continuacion algunos ejemplos de diferentes diseños de espectofotometros.
