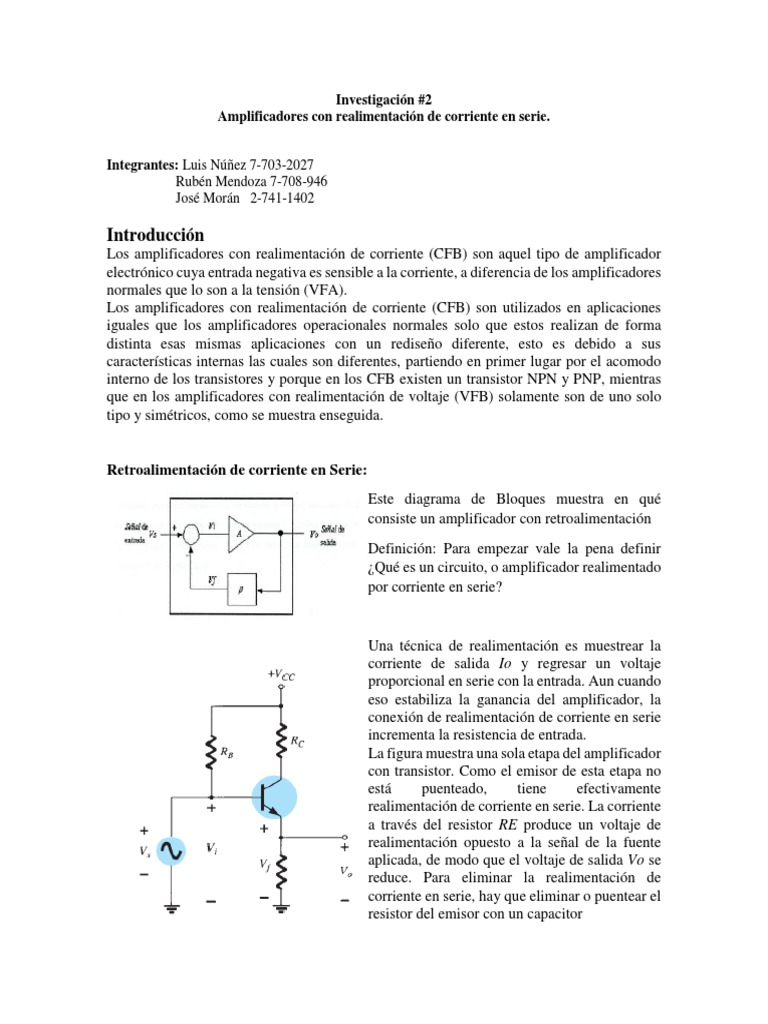

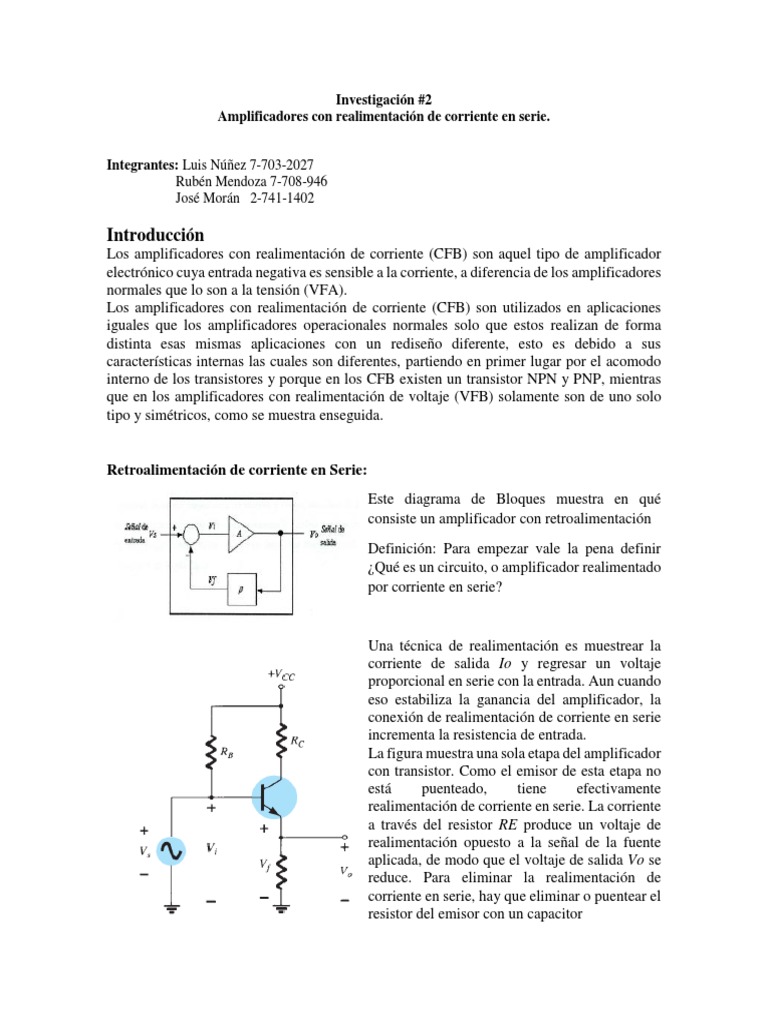

Investigación #2

Amplificadores con realimentación de corriente en serie.

Integrantes: Luis Núñez 7-703-2027

Rubén Mendoza 7-708-946
José Morán 2-741-1402

Introducción
Los amplificadores con realimentación de corriente (CFB) son aquel tipo de amplificador
electrónico cuya entrada negativa es sensible a la corriente, a diferencia de los amplificadores
normales que lo son a la tensión (VFA).
Los amplificadores con realimentación de corriente (CFB) son utilizados en aplicaciones
iguales que los amplificadores operacionales normales solo que estos realizan de forma
distinta esas mismas aplicaciones con un rediseño diferente, esto es debido a sus
características internas las cuales son diferentes, partiendo en primer lugar por el acomodo
interno de los transistores y porque en los CFB existen un transistor NPN y PNP, mientras
que en los amplificadores con realimentación de voltaje (VFB) solamente son de uno solo
tipo y simétricos, como se muestra enseguida.

Retroalimentación de corriente en Serie:

Este diagrama de Bloques muestra en qué
consiste un amplificador con retroalimentación
Definición: Para empezar vale la pena definir
¿Qué es un circuito, o amplificador realimentado
por corriente en serie?

Una técnica de realimentación es muestrear la

corriente de salida Io y regresar un voltaje
proporcional en serie con la entrada. Aun cuando
eso estabiliza la ganancia del amplificador, la
conexión de realimentación de corriente en serie
incrementa la resistencia de entrada.
La figura muestra una sola etapa del amplificador
con transistor. Como el emisor de esta etapa no
está puenteado, tiene efectivamente
realimentación de corriente en serie. La corriente
a través del resistor RE produce un voltaje de
realimentación opuesto a la señal de la fuente
aplicada, de modo que el voltaje de salida Vo se
reduce. Para eliminar la realimentación de
corriente en serie, hay que eliminar o puentear el
resistor del emisor con un capacitor
se hace).

Los amplificadores realimentados en corriente (CFA) es un tipo

de amplificador electrónico cuya entrada negativa es sensible a la corriente, fue inventado
sobre 1988. Normalmente son producidos como circuitos integrados con la misma
asignación de pines que los amplificadores realimentados por voltaje, permitiendo así que
los dos tipos puedan ser fácilmente intercambiables. En configuraciones simples, tales como
amplificadores lineales, un CFA puede ser usado en lugar de un VFA sin modificar el
circuito, pero en otros casos, como en los integradores se necesita un rediseño.
La principal ventaja del desarrollo usando amplificadores con realimentación en corriente es
la altísima velocidad que proporcionan. En consecuencia, se ha comprobado que aumentar la
velocidad tiene como ventaja una mejora del sonido. Así mismo, la velocidad influye en la
rapidez en la que se podrán corregir los fallos que ellos mismos producen.

DIAGRAMA DE UN AMPLIFICADOR RETROALIMENTADO EN CORRIENTE EN

SERIE

Fórmulas para realizar el análisis de estos circuitos:

TRANSFERENCIA DE RED DE
RETROALIMNTACIÓN
FÓRMULAS DE CORRIENTES Y VOLTAJES DE LA MALLA:
IMPEDANCIAS EN CIRCUITOS DE RETROALIMENTACIÓN DE CORRIENTE
EN SERIE:
IMPEDANCIA DE ENTRADA: La impedancia de
entrada con retroalimentación en serie será el valor de
la impedancia de entrada sin retroalimentación
multiplicada por el factor (1+ᵝA) y se aplica tanto a la
configuración de voltaje en serie como de corriente en
serie.

IMPEDANCIA DE SALIDA: La impedancia de salida con

retroalimentación de corriente puede determinarse al aplicarse una
señal V en la salida con Vs en corto, produciéndose una corriente I,
siendo la relación de V e I la impedancia de salida

EJEMPLO

Calcule la ganancia de voltaje del circuito de la figura

Solución:
Sin realimentación
 𝐼𝑜 −ℎ𝑓𝑒 −120
𝐴= = = = −0.085
𝑉𝑖 ℎ𝑖𝑒 + 𝑅𝐸 900 + 510

𝑉𝑓
𝛽= = −𝑅𝐸 = −510
𝐼𝑜

El factor (1 + 𝛽𝐴) es entonces

1 + 𝛽𝐴 = 1 + (−0.085)(−510) = 44.35

Entonces, la ganancia con realimentación es

𝐼𝑜 𝐴 −0.085
𝐴𝑓 = = = = −1.92𝑥10−3
𝑉𝑠 1 + 𝛽𝐴 44.35

La ganancia con realimentación es:

𝐼𝑜 𝐴 −0.085
𝐴𝑓 = = = = −1.92𝑥10−3
𝑉𝑠 1 + 𝛽𝐴 44.35

La ganancia de voltaje con realimentación 𝐴𝑣𝑓 𝑒𝑠

𝐼𝑜
𝐴𝑣𝑓 = = 𝐴𝑓 𝑅𝑐 = (−1.92𝑥10−3 )(2.2𝑥103 ) = −4.2
𝑉𝑠

Sin realimentación(𝑅𝐸 = 0), la ganancia de voltaje es

−𝑅𝐶 −2.2𝑥103
𝐴𝑣 = = = −293.
𝑟𝑒 7.5

Ventajas
 Trabaja en alta velocidad y a su vez en altas frecuencias.
 Son fabricados normalmente con la misma asignación de pines que los VFB, por lo
tanto poseen dos entradas + y -, tienen una salida que amplifica la diferencia de
tensión entre ambas entradas.
 Tiene mayor Slew-rates(La tasa de giro de un circuito electrónico se define como la
tasa de cambio del voltaje por unidad de tiempo) y ancho de banda.
 Son fácilmente intercambiables en el diseño de circuitos electrónicos principalmente
en configuraciones simple y lineales.
  Empezaron a diseñarse en 1988

Aplicaciones

Los amplificadores de CFB(amplificador con retroalimentación de corriente) no son en

absoluto un experimento. Los fabricantes de amplificadores integrados (Analog Devices y
Burr-Brown principalmente) están recomendando la migración a amplficadores CFB para
aplicaciones de alta velocidad como tratamiento de la señal de vídeo y otros usos AC, como
el audio, filtrado.
El futuro de los amplificadores lineales de audio de potencia, a nivel de mercado, pasa
obligatoriamente por esta topología. Todavía no está suficientemente extendida, pero ha
llegado para quedarse y muy posiblemente para suceder a los de voltaje.
Son utilizados en aplicaciones iguales que los amplificadores operacionales normales solo
que estos realizan de forma distinta esas mismas aplicaciones.

 Filtros
 Aplicaciones de video y audio
 Vídeo-amplificador de ganancia programable
 Multiplexores de vídeo
 Transmisores/receptores diferenciales de vídeo
 Transmisor para cable coaxial
 Receptor de fibra óptica
 Conversor corriente-voltaje para un dac

Conclusión
Con la culminación de este trabajo hemos podido concluir que para la realización de circuitos
de amplificación electrónicos se utiliza la retroalimentación, y por ende hay varios tipos de
retroalimentación, la cual trae muchas ventajas, y en este caso nos tocó investigar acerca de
la Retroalimentación por corriente en serie, este tipo de realimentación tiene como principal
ventaja que al implementar este tipo de conexión le brinda al circuito mucha más velocidad,
siendo esto de mucha ayuda ya que permite la mejora del sonido a la hora de ser amplificados,
además de muchas otras ventajas que este tipo de conexión tiene.
