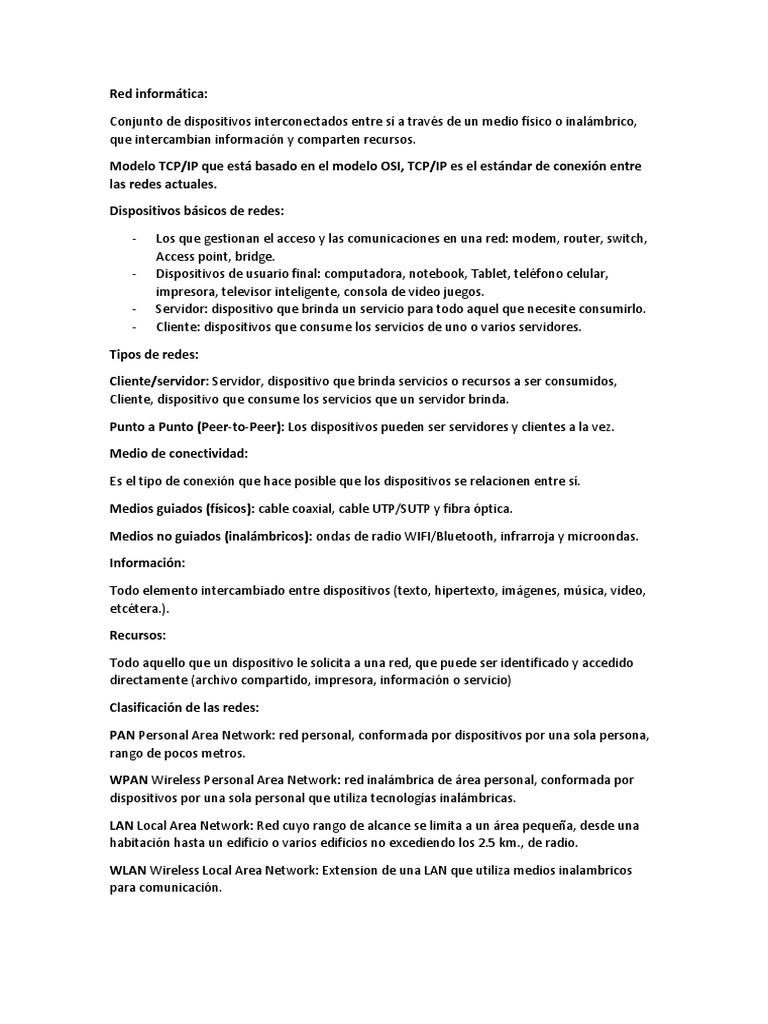

Red informática:
Conjunto de dispositivos interconectados entre sí a través de un medio físico o inalámbrico,
que intercambian información y comparten recursos.
Modelo TCP/IP que está basado en el modelo OSI, TCP/IP es el estándar de conexión entre
las redes actuales.
Dispositivos básicos de redes:
- Los que gestionan el acceso y las comunicaciones en una red: modem, router, switch,
Access point, bridge.
- Dispositivos de usuario final: computadora, notebook, Tablet, teléfono celular,
impresora, televisor inteligente, consola de video juegos.
- Servidor: dispositivo que brinda un servicio para todo aquel que necesite consumirlo.
- Cliente: dispositivos que consume los servicios de uno o varios servidores.
Tipos de redes:
Cliente/servidor: Servidor, dispositivo que brinda servicios o recursos a ser consumidos,
Cliente, dispositivo que consume los servicios que un servidor brinda.
Punto a Punto (Peer-to-Peer): Los dispositivos pueden ser servidores y clientes a la vez.
Medio de conectividad:
Es el tipo de conexión que hace posible que los dispositivos se relacionen entre sí.
Medios guiados (físicos): cable coaxial, cable UTP/SUTP y fibra óptica.
Medios no guiados (inalámbricos): ondas de radio WIFI/Bluetooth, infrarroja y microondas.
Información:
Todo elemento intercambiado entre dispositivos (texto, hipertexto, imágenes, música, video,
etcétera.).
Recursos:
Todo aquello que un dispositivo le solicita a una red, que puede ser identificado y accedido
directamente (archivo compartido, impresora, información o servicio)
Clasificación de las redes:
PAN Personal Area Network: red personal, conformada por dispositivos por una sola persona,
rango de pocos metros.
WPAN Wireless Personal Area Network: red inalámbrica de área personal, conformada por
dispositivos por una sola personal que utiliza tecnologías inalámbricas.
LAN Local Area Network: Red cuyo rango de alcance se limita a un área pequeña, desde una
habitación hasta un edificio o varios edificios no excediendo los 2.5 km., de radio.
WLAN Wireless Local Area Network: Extension de una LAN que utiliza medios inalambricos
para comunicación.
CAN: Campus Area Network: red de dispositivos de alta velocidad que conecta redes de área
local a través de un área geográfica limitada, como un campus universitario, base militar,
hospital.
MAN Metropolitan Area Network: red de alta velocidad que da cobertura a un área geográfica
mas extensa que un campus, por ejemplo comunica uno o varios edificios en un municipio por
medio de fibra óptica. Utiliza medios públicos.
WAN Wide Area Network: red de área amplia, que se extiende sobre un área geográfica
extensa, utiliza medios de comunicación poco habituales como satélites, cables interoceánicos,
fibra óptica. Utiliza medios públicos.
VLAN Virtual LAN: red de área local virtual, es una red LAN con la particularidad de que los
dispositivos que la componen se encuentran en diversas ubicaciones geográficas alejadas.
Posee particularidades de una LAN pero utiliza los recursos (dispositivos de una red y medios)
de las MAN o WAN.
Herramientas para una red:
- Físicas.
Pinza crimpeadora, se utiliza para fijar los conectores RJ-45 macho a los extremos de
los cables UTP.
Crimpeadora de impacto (ponchadora), se utiliza para armar los cables de red que
vayan en la pared, patch panel o en los conectores hembra RJ-45.
Alicate, para pelar y cortar cables UTP.
Tester, dispositivo electrónico utilizado para comprobar que los cables no presenten
defectos. Permite medir la continuidad con señales eléctricas , se conectan ambos
extremos del cable UTP. Por medio de señal audible o color de led según el tipo de
tester indicara si el cable tiene daño o fue mal ensamblado.
Cinta pasacables: se usa para pasar cables a través de tubos corrugados semirrígidos.
La cinta se introduce en los tubos semirrígidos y a un extremo se atan los cables UTP y
se jala la cinta pasacables para guiar los cables UTP.
Router ADSL,
- Software.
PING: comando que se ejecuta desde la consola de Windows. Comprueba el estado de
una conexión entre un dispositivo dentro de una red TCP/IP, usa protocolo de
paquetes ICMP Internet control messaging protocol, diagnosticando la calidad y
velocidad de una conexión.
TRACERT: comando o programa de Windows que se ejecuta desde la consola. Envia
paquetes entre dos dispositivos y nos permite identificar aquellos por los cuales un
mensaje hasta llegar al destino.
NETSTAT: comando o programa que se ejecuta desde la consola de Windows y
muestra el contenido de la pila del protocolo TCP/IP del dispositivo local.
ARP: comando o programa que se ejecuta desde la consola de Windows y nos permite
consultar la tabla de equivalencias de direcciones IP con las direcciones físicas de los
equipos con los que el equipo local ha intercambiado mensajes. Nos permite modificar
dicha tabla.
IPCONFIG: nos permite consultar la información de conexión de las distintas interfaces
de red presentes en la computadora donde se corre este programa desde la consola.
Nmap: nos permite inventariar los dispositivos que se encuentran dentro de una red y
detectar los nuevos que se conecten a ella. Pruebas de penetración y tareas de
seguridad informática en general.
Windump: variante de Tcpdump para Windows. Nos permite como usuarios capturar y
mostrar en tiempo real los paquetes transmitidos y recibidos en la red a la cual está
conectada nuestra computadora.
WireShark: antes conocida como Ethereal, es una aplicación de análisis de protocolos
de red. Se usa para monitorear redes informáticas y detectar y solucionar problemas
en ellas.
Nessis: programa de escaneo de vulnerabilidades, que soporto varios sistemas
operativos.
Mobile Net Switch: permite memorizar las distintas configuraciones de las redes a las
que nos vamos conectando.
John the Ripper: Aplicación criptográfica que aplica fuerza bruta para descifrar
contraseñas.
Ventajas de una red
Conectividad, estar conectados a multiples equipos simultáneamente, la velocidad dependerá
de los equipos y las tecnologías instaladas.
Acceso remoto, no es necesario estar físicamente en una estación de trabajo, por medio de
protocolos y medidas de seguridad podemos acceder a los equipos desde distintas
localizaciones.
Velocidad: Es con que rapidez obtenemos o contamos con la información. Dependera del
ancho de banda del internet, saturación de los servidores por multiples conexiones.
Almacenamiento: con el auge de la nube en internet podemos poseer almacenamiento casi
ilimitado, a diferencia de un servidor local que tendrá limites y capacidades de almacenaje y
procesamiento.
Seguridad: Es practico tener nuestra información disponible en terminales e instalaciones
especializadas, es necesario implementar todas las medidas de seguridad necesarias para
evitar accesos no permitidos.
Topologia: Termino utilizado para referirse a la disposición física de los dispositivos dentro de
una red informática. Patron de conexión entre nodos.
Topologia de bus:
Posee un enlace especial denominado bus o backbone que es el único canal de comunaciones.
Las computadoras están conectados por medio de enlaces individuales a este bus o backbone.
El bus por lo general posee un terminador en el extremo (una resistencia) para indicar que ya
no hay más dispositivos. La transmisión se efectúa por medio de ráfagas.
Ventajas:
- Es fácil conectar un nuevo dispositivo a la red.
- Requiere menos cableado que una red en estrella.
- Es fácil de extender o escalar.
Desventajas:
- Toda la red se ve afectada si se produce un fallo o ruptura física en el enlace principal.
- Se requiere utilizar elementos terminadores.
- El rendimiento de transferencia de datos decae a medida que se conectan mas
dispositivos a la red.
- Es difícil detectar fallos.
- No existe privacidad en la comunicación entre nodos.
Topologia anillo:
Los nodos están conectados unos con otros formando un circulo o anillo, el ultimo nodo se
conecta con el primero para cerrar el circulo. La información fluye en una sola dirección. Un
nodo solo puede transmitir en la red cuando recibe el token que circula por ella (es decir el
token destinado a esa computadora). Una variante es la de doble anillo, que envía la
información en ambas direcciones.
Ventajas:
- Se trata de una red que no requiere enrutamiento.
- Es fácil de extender, sus nodos se encuentran diseñados como repetidores
permitiendo ampliar la señal.
- El rendimiento no decae al aumentar los dispositivos conectdos.
Desventajas:
- Un fallo de un nodo cualquiera puede provocar la caída de toda la red.
- Hay dificultad para detectar fallos y aislarlos.
- No existe privacidad en la comunicación de los nodos.
Topologia estrella:
Todos los nodos están conectados a un nodo central denominado concentrador. El
concentrador puede ser un HUB (desuso) o un switch. Al existir un fallo de un nodo al
concentrador, se aísla únicamente a ese nodo, el resto de la red permanece intacta.
Al aumentar o escalar la red, es decir aumentando la cantidad de nodos, puede dar problemas
con el caudal de tráfico. Un fallo en el nodo central puede ser fatal y hacer que la red deje de
funcionar. En esta modalidad el flujo de información es bidireccional, todos los nodos se
comunican a través del medio utilizando broadcast.
Ventajas:
- Facilidad de implementación.
- Posibilidad de desconectar los nodos sin afectar a toda la red.
- Facilidad para detectar fallos.
- Un fallo en un nodo periférico no afecta a la red.
Desventajas:
- Un fallo en el nodo central provoca la caída de la red total.
- Requiere enrutamiento.
- Dificultad para extender la red o escalarla.
- Rendimiento decae cuando se conectan mas dispositivos a la red.
- No existe privacidad en la comunicación entre nodos.
Topología árbol:
Es también conocida como topología jerárquica y podemos definirla como una colección o
arreglo de redes en estrella ordenadas siguiendo una jerarquía. Existe mas de un nodo central
o concentrador. Todos los nodos centrales de una red árbol deben estar conectados entre si,
de otra manera existirán nodos que no alcancen la red.
Topología de malla:
Cada nodo que forma arde de la red posee un enlace punto a punto, individual y exclusivo con
cada una de los demás nodos que también integran la red. Un nodo que desea comunicarse
con otro debe hacerlo a través del enlace que lo une con el nodo de destino.
Tecnologías Ethernet:
Es en la actualidad el principal estándar utilizado en la transferencia de datos a nivel de enlace.
Las características son:
- Velocidad de transmisión, es la velocidad a la que viaja el caudal de datos a través del
medio.
- Tipo de cable, para el cual se ideo.
- Longitud máxima, que es la distancia máxima que puede haber entre dos nodos
conectados en forma directa a través de un enlace (sin nodos repetidores).
- Topología, que determina la forma física de la red.
- Ethernet, 10 Mbps, ya es obsoleto.
- Fast Ethernet, 100 Mbps.
- Gigabit Ethernet, 1 Gbps.
- 10 Gigabit Ethernet, 10 Gbps.
100BaseTX:
También conocido como Fast Ethernet, trabaja a una tasa de transferencia de 100 Mbps.
Utiliza cable de par trenzado categoría 5 (UTP cat5). Los estándares para la disposición de los
cables interiores en los conectores RJ-45 son EIA/TIA568A y EIA/TIA568B
EIA/TIA568A
Blanco Verde Blanco Azul Blanco Naranja Blanco Café
Verde Naranja Azul Café
EIA/TIA568B
Blanco Naranja Blanco Azul Blanco Verde Blanco Café
Naranja Verde Azul Café
Dispositivos usados en redes.
Interfaces de red:
- PCI
- Cardbus (PCMCIA)
- Adaptadora para conectar una pc de escritorio a una red inalámbrica.
- Ethernet 1 Gbps (conexión tipo PCI-express x1)
- USB a Ethernet.
- FireWire
- USB
- Inalambrica.
- Hub o concentrador (obsoleto)
- Puente o bridge (capa 2).
- Switch existen switch de capa 3
- Router (capa 3) permite conexion a WAN (internet).
- Repetidor (capa 1) regenerar la señal debil.
- Access Point, extender señal WIFI a donde no llegue. Se conecta a una toma de red
para ampliar la wifi.
Cables Categorías:
Categoría 1: Utilizado en telefonía convencional, formado por 2 pares de cables trenzados. Su
velocidad es inferior a 1 Mbps.
Categoría 2: Utilizado por algunas redes como Apple Talk, formado por 4 pares de cables. Su
velocidad es inferior a 4 Mbps.
Categoría 3: Esta categoría de cable se encuentra definida por la norma 10BaseT, velocidad
hasta 16 Mbps.
Categoría 4: Se usa principalmente en redes Token Ring, velocidad de datos menor a 20 Mbps.
Categoría 5: Puede transmitir datos a 10 Mbps y 100 Mbps, aunque también se puede utilizar
para conexiones de 1 Gbps en full dúplex. Esta normalizado por el estándar 100BaseT.
Categoría 5e: es la versión mejorada de la categoría 5. Se utiliza para velocidades de 100 Mbps
y 1 Gbps.
Categoría 6: Velocidad de 1 Gbps. En su interior incluye un separador plástico que aísla a cada
par trenzado.
Categoría 6e: utilizado en un futuro, en conexiones de hasta 10 Gbps.
Categoría 7: Diseñado para trasmitir en 10 Gbps. Es compatible con las categorías 5, 5e, 6, 6e.
Cada par esta aislado, y una malla recubre todos los pares.
Categoría 8: soporta frecuencias de hasta 1200 Mhz. Cable multipropósito. Posee un alambre
de drenaje, que en contacto con la pantalla de aluminio, reduce la impedancia.
Recubrimiento:
UTP: Unshielded Twisted Pair. Es el tipo mas utilizado en cableados internos.
STP: Shielded Twisted Pair. Sus pares están en contacto, cada par esta cubierto por un
protector de aluminio, además llevan una malla externa.
FTP: Foiled Twisted Pair, similar al STP, pero tiene una malla global trenzada. Manipulación
compleja, si se dobla demasiado los conductores internos pueden romperse.
SFTP: Screened Fullyshielded Twisted Pair, cada par trenzado esta protegido por aluminio o
pantalla trenzada, y luego todos están protegidos por otra cubierta metalizada.
NORMAS
Las normas que regulan el cableado estructurado son:
- ISO/IEC 11801 (Internacional).
- EN-50173 (europea adaptada de la internacional).
- ANSI/EIA/TIE-568 (europea).
Conexiones:
Hasta 3 metros entre un terminal y una roseta.
90 metros para cableados horizontales, longitud máxima permitida.
Hasta 6 metros entre concentradores de red.
7 metros desde el concentrador hasta el servidor.
Cables:
- UTP de 4 pares y 100 Ohms, conductores 22, 23 y 24 AWG Categoria 5e y 6.
- Cable de fibra óptica multimodal 62.5/125 y 50/125 micrometros, con 2 o mas fibras.
RACKS Y SUS COMPONENTES
Es una estante metalico cuya finalidad principal es alojar equipamiento electrónico,
informatico y de comunicaciones. Las especificaciones de un rack estándar se encuentran bajo
las normas:
- DIN 41494 PARTE 1 Y 7
- UNE-20539 PARTE 1 Y 2
- IEC 297 PARTE 1 Y 2
- EIA 310-D
- Normativa medio ambiente RoHS
La altura de los rack se miden en U, cada U es de aproximadamente 1.75 pulgadas o 44.5 mm.
El Ancho por lo regular es de 19 pulgadas.
El fondo puede ser de 600, 900 1000 y hasta 1200 mm.
Guias de Rack
Bandejas telescópicas para Rack
Consola rack KVM
Conmutadores KVM
Panel pasacables
Patch Panel
Tapa caratula rack
Disposición de los componentes electrónicos dentro de un rack.
- SAI
- Enrutador
- Panel de conexiones
- Monitor
- Teclado
- Unidad de cinta
- Servidor
- Matriz de discos
- Multiplicador eléctrico
