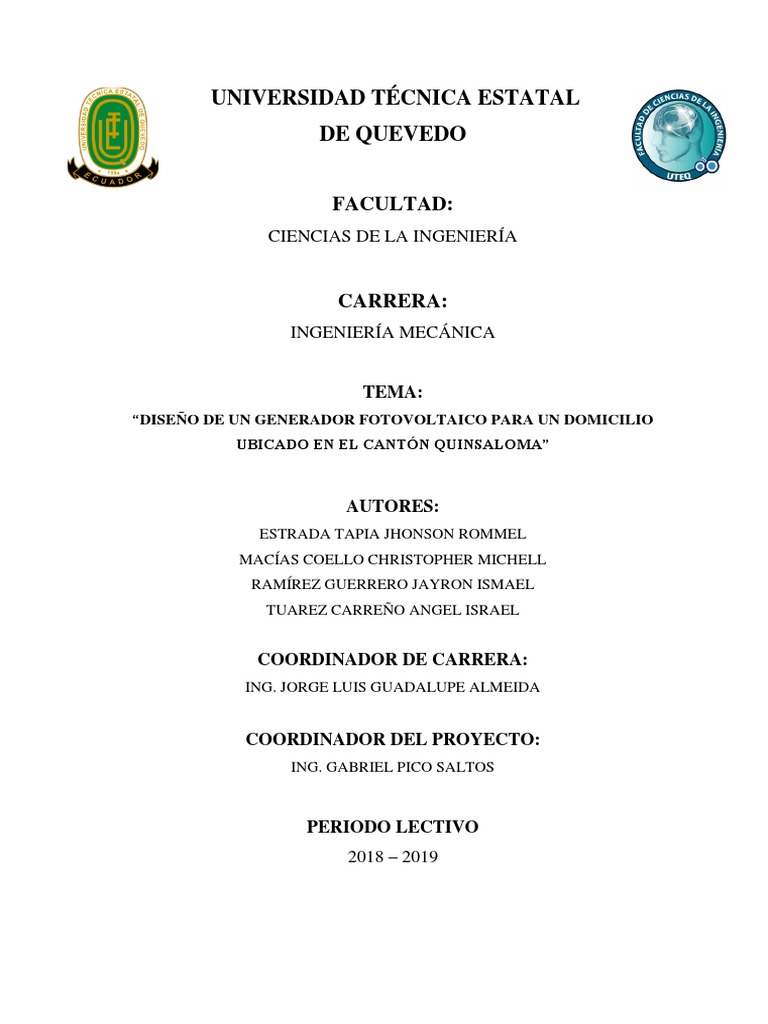

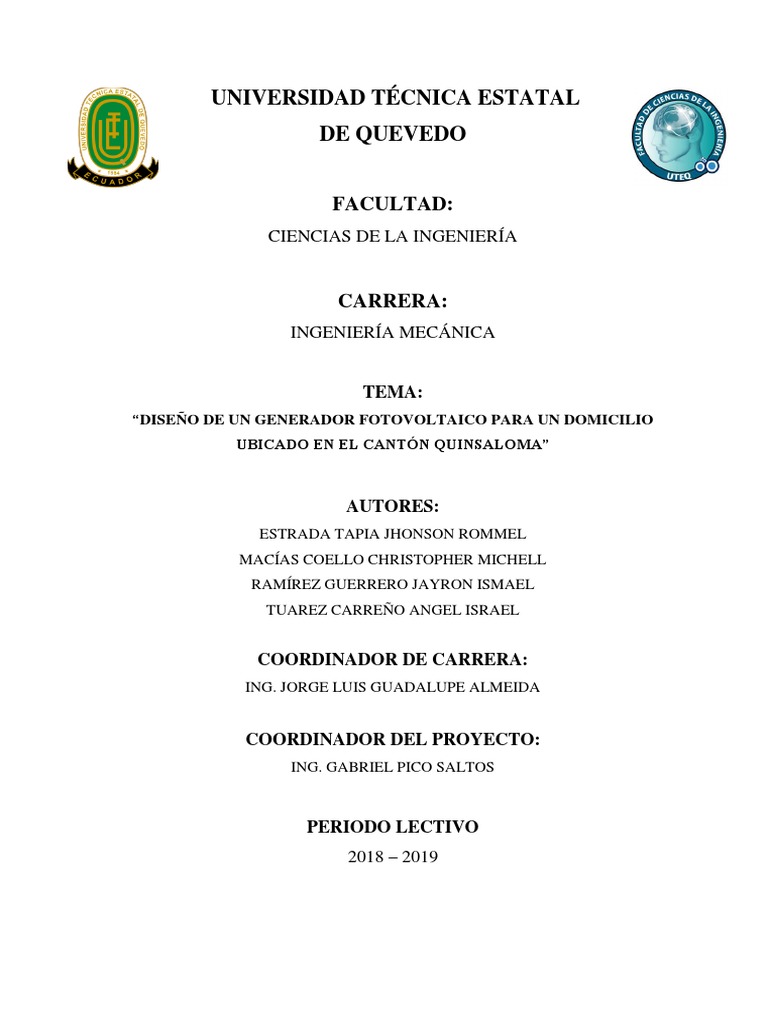

UNIVERSIDAD TÉCNICA ESTATAL

DE QUEVEDO

FACULTAD:
CIENCIAS DE LA INGENIERÍA

CARRERA:
INGENIERÍA MECÁNICA

TEMA:
“DISEÑO DE UN GENERADOR FOTOVOLTAICO PARA UN DOMICILIO
UBICADO EN EL CANTÓN QUINSALOMA”

AUTORES:
ESTRADA TAPIA JHONSON ROMMEL
MACÍAS COELLO CHRISTOPHER MICHELL
RAMÍREZ GUERRERO JAYRON ISMAEL
TUAREZ CARREÑO ANGEL ISRAEL

COORDINADOR DE CARRERA:
ING. JORGE LUIS GUADALUPE ALMEIDA

COORDINADOR DEL PROYECTO:

ING. GABRIEL PICO SALTOS

PERIODO LECTIVO
2018 – 2019
RESUMEN EJECUTIVO
INTRODUCCIÓN
 CAPITULO I

CONTEXTUALIZACIÓN DE LA INVESTIGACIÓN

Problema de investigación
Planteamiento del problema.
Conocer las demandas de cargas que presenta el establecimiento, para la instalación de un
generador fotovoltaico.

Formulación del problema.

El recurso de la energía se está volviendo cada vez menos a consecuencia de aquello las
energías renovables se han vuelto una fuente muy importante, las cuales presentan varias
alternativas como lo es la generación de energía a base de los rayos solares, cómo se puede
solucionar la generación de energía mediante el uso de la energía solar, es importante
conocer el recurso solar que existe en mayor cantidad y de manera más constante.

Sistematización del problema.

¿Los generadores fotovoltaicos cuantos watts producen?, ¿Qué tan eficiente es un generador
fotovoltaico?, ¿Qué tan factible es la instalación de un generador fotovoltaico?, ¿Qué
conexión es mejor, autónoma o a red?.
Objetivos

1.2.1. General.
Diseñar para instalar un generador fotovoltaico

1.2.2. Específicos.
1. Evaluar el recurso solar en la ciudad de Quevedo.
2. Determinar la demanda de cargas que va a satisfacer el generador fotovoltaico.
3. Dimensionar el generador fotovoltaico en conexión autónoma utilizando el software
PVsyst.
4. Dimensionar el generador fotovoltaico en conexión a red utilizando el software
PVsyst.
5. Determinar la factibilidad del generador fotovoltaico.
1.3. Justificación.

Los usos de las energías alternativas se desarrollan desde hace mucho tiempo con el objetivo
de mejorar el uso de recursos no renovables que además son perjudiciales para el medio
ambiente, con el avance de la tecnología ha permitido desarrollar y obtener mejores
características de este tipo de energía mejorando su eficiencia y rendimiento. Gracias a los
recursos para la generación de energía renovable es posible la utilización de paneles solares
para así evitar el uso de la poca fuente de energía no renovable, además de esto mejora la
economía en un hogar ya que supone una gran inversión al momento de instalar una estación
de energía limpia, pero es recuperable porque ya no consumiría la energía de la red y en
mejor de los casos se puede vender.
 CAPITULO II

FUNDAMENTACIÓN TEÓRICA DE LA INVESTIGACIÓN

2.1. Marco teórico

2.1.1. Sistema energético
La energía es parte esencial es como el motor de los seres vivos, una de las fuentes de la
energía natural es la que el ser humano produce para realizar sus actividades. Las energías
se denominan renovables cuando se pueden recurrir a ellas de forma inagotables como el
sol, viento o agua. [1]

El otro tipo de energía obtenida de la naturaleza es la denominada primaria la cual no se

puede utilizar directamente, es decir necesita de otros procesos para poder usarla como la
energía final conocida como por ejemplo la electricidad y el gas natural. [1]

2.1.2. Energía solar.

El término energía solar se refiere al aprovechamiento de la energía que proviene del Sol. Se
trata de un tipo de energía renovable. La energía contenida en el Sol es tan abundante que se
considera inagotable. El Sol lleva 5 mil millones de años emitiendo radiación solar y se
calcula que todavía no ha llegado al 50% de su existencia. [2]

La energía solar, además de ser inagotable es abundante: la cantidad de energía que el Sol
vierte diariamente sobre la Tierra es diez mil veces mayor que la que se consume al día en
todo el planeta. La radiación recibida se distribuye de una forma más o menos uniforme
sobre toda la superficie terrestre, lo que dificulta su aprovechamiento. [2]

2.1.3. Panel fotovoltaico.

Un panel fotovoltaico es un tipo de panel solar diseñado para el aprovechamiento de la
energía solar fotovoltaica. Su función es transformar la energía solar en electricidad. [2]

Los paneles fotovoltaicos se pueden utilizar para generar energía eléctrica tanto en
aplicaciones domésticas o en aplicaciones comerciales. [2]

Los módulos fotovoltaicos están formados por un conjunto de celdas fotovoltaicas

interconectadas entre ellas. Las células fotovoltaicas que componen un panel fotovoltaico se
encuentran encajadas y protegidas. El panel fotovoltaico es el encargado de transformar de
una manera directa la energía de la radiación solar en electricidad, en forma de corriente
continua. [2]

La célula solar sólo es capaz de generar una tensión de unas décimas de voltio (+/- 0,5 V) y
una potencia máxima de 1 o 2 Watts. Por tanto, es necesario conectar en serie varias células
(que se comportan como pequeños generadores de corriente) para conseguir tensiones de
624 V, aceptadas en muchas aplicaciones. [2]

Se puede realizar una primera clasificación de los sistemas fotovoltaicos en función de si

están o no conectados a la red eléctrica convencional:

 Sistemas fotovoltaicos autónomos. – son aquellos que están aislados de la red

eléctrica. [3]
 Sistemas fotovoltaicos conectados a la red. – son aquellos que están directamente
conectados a la red eléctrica. [3]

Una de las principales características de los generadores fotovoltaicos que los diferentes de
otras fuentes de energía renovable es que únicamente producen electricidad cuando reciben
la luz del Sol (irradiación solar) y además la cantidad de energía que generan es directamente
proporcional a la irradiación solar que incide sobre la superficie. Resulta evidente que en
multitud de aplicaciones el consumo energético se produce independiente de la radiación
solar (claro ejemplo resulta un sistema de iluminación donde precisamente de lo que se trata
es de tener energía durante la noche). [3]

En general, un sistema fotovoltaico estará formado por:

 Un generador fotovoltaico.
 Una batería de acumulación.
 Un regulador de carga.
 Un inversor.
 El consumo.

El generador FV es el encargado de transformar la energía del Sol en energía eléctrica. Está

formado por varios módulos fotovoltaicos conectados en serie y/o paralelo, a su vez cada
módulo fotovoltaico está formado por unidades básicas llamadas células fotovoltaicas. La
potencia que pueden suministrar una única célula FV típica es del orden de 3W. este valor
resulta pequeño para la mayoría de las aplicaciones hace que el fabricante las agrupe
conectándolas en serie y/o paralelo para formar los módulos FV. La potencia que puede
suministrar un módulo FV dependerá del número de células que posea. Un valor típico para
los módulos compuesto por 36 células conectadas en serie oscila entre los 50 y 100 W,
dependiendo del área de cada una de las células. Si esta potencia aún resulta insuficiente
para una determinada aplicación, el instalador conecta los módulos necesarios, en serie y en
paralelo, hasta obtener la potencia requerida. [3]

Figura 1. Estructura básica de un sistema fotovoltaico autónomo.

2.1.3.1. Generador fotovoltaico.

Estructura del módulo fotovoltaico.

El módulo fotovoltaico consiste en la conexión eléctrica de células FV en serie-paralelo hasta

obtener los valores de voltaje y corriente deseados. El conjunto así definido es encapsulado
de forma que quede protegido de los agentes atmosféricos que le pueden afectar cuando esté
trabajando en la intemperie, dándole a la vez rigidez mecánica y aislándole eléctricamente
del exterior. [4]
 Figura 2. Algunos ejemplos de módulos fotovoltaicos poco convencionales.

La sección transversal muestra los siguientes elementos:

 Cubierta frontal: Ha de poseer una elevada transmisión en el rango de longitudes

de onda que pueden ser aprovechadas por unas cédulas solar fotovoltaica (350 a 1200
nm en el caso de cédulas de silicio), y una baja reflexión de la superficie frontal, para
aprovechar al máximo la energía solar incidente. Además, el material ha de ser
impermeable al agua, deberá tener una buena resistencia al impacto, deberá ser
estable a la exposición prolongada de rayos UV y contará con una baja resistividad
térmica. [4]
 Encapsulante: Se utiliza para dar adhesión entre las células solares, la superficie
frontal y la posterior del módulo. Deberá ser impermeable al agua y resistente a la
fatiga térmica y la abrasión. El más utilizado es el EVA (etilen-vinil-acetato). [4]
 Cubierta posterior: Debe ser impermeable y con baja resistencia térmica.
Normalmente se utiliza una película de Tedlar adosada en toda la superficie del
módulo, aunque también existen modelos que emplean una nueva capa de Tedlar y
un segundo vidrio. [4]
 Células solares y sus conectores: Las cintas de interconexión eléctrica suelen ser
de aluminio o acero inoxidable, y se sueldan de forma redundante, con dos
 conductores paralelos para aumentar la recolección de portadores en ambas caras de
la célula. [4]

Figura 3. Sección transversal de un módulo fotovoltaico.

2.1.3.2. Una batería de acumulación.

La energía producida por el generador FV se acumula, en caso de ser necesario (ya se ha

visto que los sistemas conectados a la red no necesitan baterías), en un sistema de baterías.
De este modo la energía producida durante las horas del sol se puede utilizar durante la
noche, o en momentos en los que no se disponga de la superficie radiación solar para generar
la energía necesaria. La batería es pues un elemento que va a estar cargándose y
descargándose cíclicamente (en un sistema de iluminación FV la batería se carga durante el
día y se descarga en las horas de la noche). [3]

2.1.3.3. Un regulador de carga.

Recordemos que el voltaje de una batería, aunque siempre próximo a 2 V por vaso, varía
según su estado de carga. Así pues, midiendo con suficiente precisión este voltaje, el
regulador impide la entrada o salida de corriente de la batería cuando una carga excesiva o
por una descarga excesiva pueda dañarla. [5]
 Ilustración 1. Regulador de carga solar GIARIDE 30A 24V.

Los reguladores que se emplean son del tipo serie: desconectan el campo de paneles de la
batería, para evitar la sobrecarga, y la batería de los equipos de consumo, para evitar la
sobrecarga, mediante interruptores que pueden ser dispositivos electromecánicos) relés,
contactores, etcétera) o de estado sólido (transistor bipolar, MOSFET, etcétera). Nunca se
emplearán reguladores paralelos. [5]

La forma de conectar un regulador serie al sistema se muestra en la Ilustración 5. Conexión

del regulador y los acumuladores. [5]

Ilustración 2. Conexión del regulador y los acumuladores.

2.1.3.4. Un inversor.

Para la elección de la potencia nominal del convertidor, es preciso advertir que su

rendimiento no es constante con la potencia, sino que, por ejemplo, si la potencia que está
proporcionando es baja, el rendimiento baja. Para evitar calcular en exceso el convertidor, y
el consiguiente coste adicional, hay que tener en cuenta, no la potencia que ha de entregar a
todos sus equipos, sino la potencia que ha de entregar a los que puedan funcionar
simultáneamente. [5]

2.1.4. Ventajas y desventajas de las instalaciones fotovoltaicas.

2.1.4.1. Ventajas:

 Como procede de una fuente de energía renovable, sus recursos son limitados.
 Su producción no produce ninguna emisión, es decir, es una energía muy respetuosa
con el medio ambiente.
 Los costos de operación son muy bajos.
 El mantenimiento es sencillo y de bajo costo.
 Los módulos tienen un periodo de vida de hasta 20 años.
 No solo se puede integrar en las estructuras de construcciones nuevas, sino también
en las ya existentes.
 Se pueden hacer módulos de todos los tamaños.
 El transporte de todo el material es práctico (con esto se hace referencia a que a
diferencia por ejemplo de la energía eólica, donde el transporte del material es
complejo debido al tamaño, el material que se utiliza en la energía fotovoltaica es de
transporte más sencillo).
 El costo disminuye a medida que la tecnología va avanzando.
 Es un sistema de aprovechamiento de energía idóneo para zonas donde no llega la
electricidad.
 Los paneles fotovoltaicos son limpios y silenciosos, de manera que pueden instalarse
en casi cualquier parte sin provocar ninguna molestia. [6]
2.1.4.2. Desventaja:
 Los costos de instalación son altos por lo que requiere de una gran inversión inicial.
 Los lugares donde hay mayor radiación solar, son lugares desérticos y alejados de
las ciudades.
 Para recolectar energía solar a gran escala se requieren grandes extensiones de
terreno.
 En cuanto a la tecnología actual, hay falta de elementos almacenadores de energía
económicos y fiables. [6]
Cálculos

Tabla de datos tomados en la vivienda seleccionada para el estudio de la instalación

fotovoltaica.
