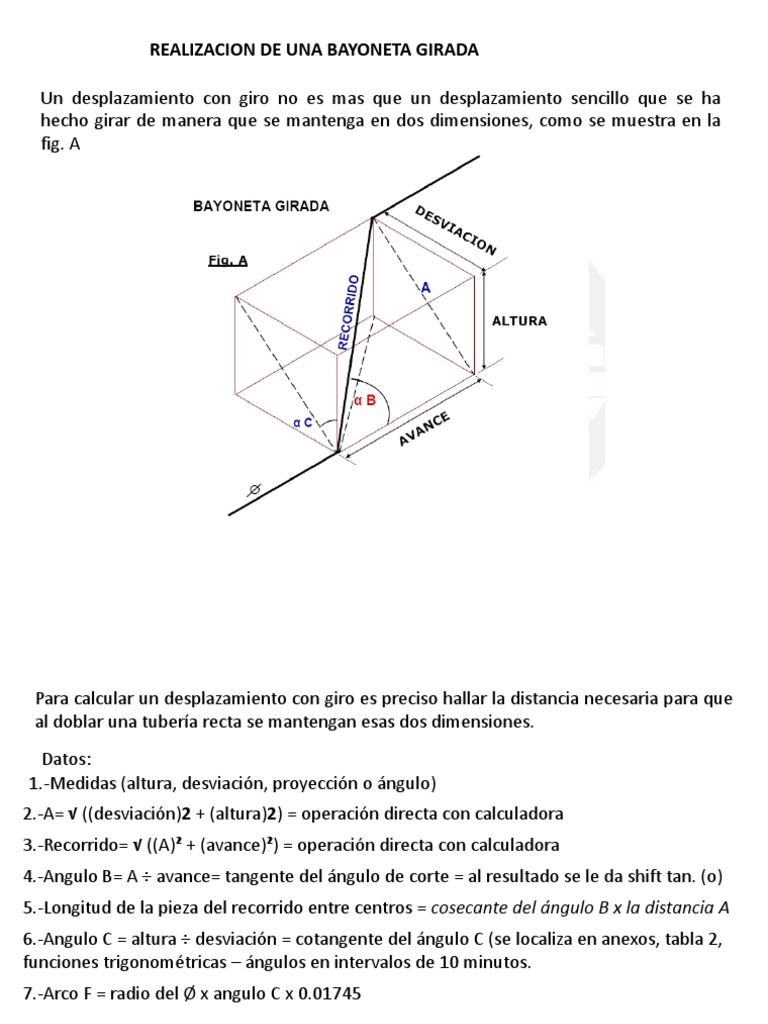

REALIZACION DE UNA BAYONETA GIRADA

Un desplazamiento con giro no es mas que un desplazamiento sencillo que se ha

hecho girar de manera que se mantenga en dos dimensiones, como se muestra en la
fig. A
 Para calcular un desplazamiento con giro es preciso hallar la distancia necesaria para que
al doblar una tubería recta se mantengan esas dos dimensiones.
Datos:
1.-Medidas (altura, desviación, proyección o ángulo)
2.-A= √ ((desviación)2 + (altura)2) = operación directa con calculadora
3.-Recorrido= √ ((A)² + (avance)²) = operación directa con calculadora
4.-Angulo B= A ÷ avance= tangente del ángulo de corte = al resultado se le da shift tan. (o)
5.-Longitud de la pieza del recorrido entre centros = cosecante del ángulo B x la distancia A
6.-Angulo C = altura ÷ desviación = cotangente del ángulo C (se localiza en anexos, tabla 2,
funciones trigonométricas – ángulos en intervalos de 10 minutos.
7.-Arco F = radio del Ø x angulo C x 0.01745
Ejemplo:
Calcular un descentro desviado soldado (fig. B), dadas las dimensiones siguientes:
desviación 10”, altura 24”, avance 36” y Ø de la tubería 4”
Tangente del ángulo de B = 26 ÷ 36 = .72222
(shift tan .72222) = 35.8376
Angulo B = 35° 50’
Angulo de corte = 36 ÷ 2 = 18° (en codos hechizos)
2.- Encontrar la longitud de la pieza del recorrido:
Recorrido = cosecante del ángulo B x distancia A
Recorrido = cosecante de 36° x 26 = 1.7013 x 26 =
44.2338” = 44 7/32”
3.-Encontrar el ángulo C:
ángulo C = Shift tangente(desviación ÷Altura )
ángulo C = Shift cotangente(10÷ 24) = 22.5°
Cotangente del angulo C = 24 ÷ 10 = 2.4”
1.- Encontrar el ángulo de corte: Angulo C = 22.5°; 1 ÷ tangente de 22.5 = 2.41”
A= √ ((desviación)2 + (altura)2)
A= √ ((10)² + (24)²) = 26”
Tangente del ángulo de B = A ÷ avance;
