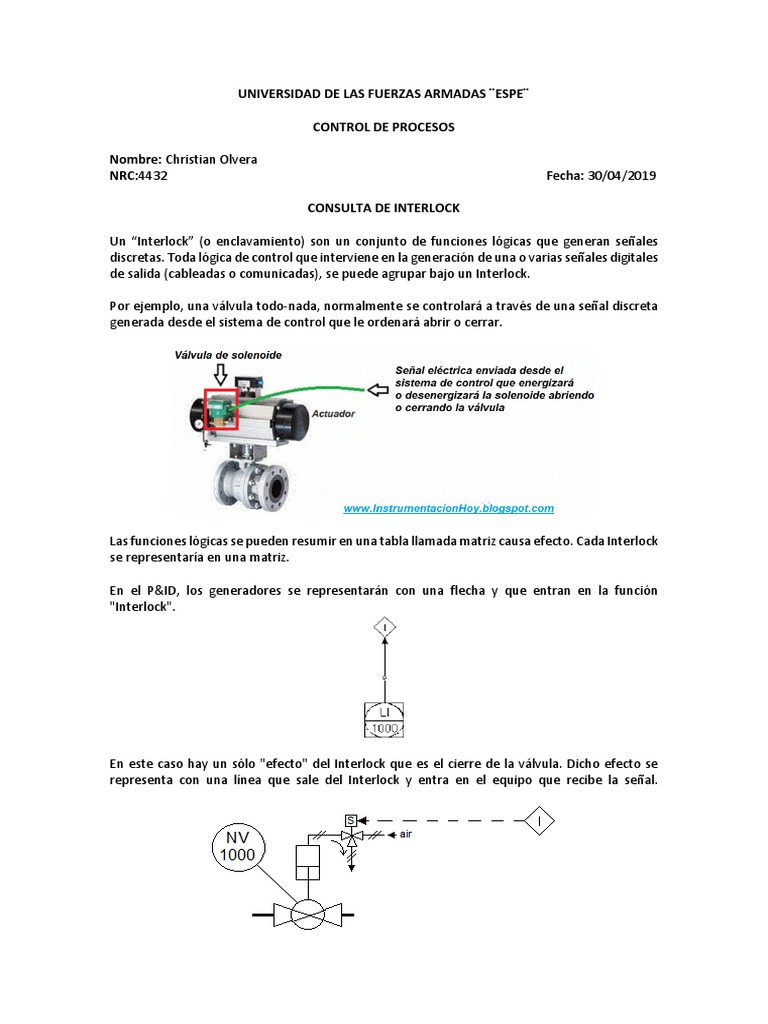

UNIVERSIDAD DE LAS FUERZAS ARMADAS ¨ESPE¨

CONTROL DE PROCESOS

Nombre: Christian Olvera

NRC:4432 Fecha: 30/04/2019

CONSULTA DE INTERLOCK

Un “Interlock” (o enclavamiento) son un conjunto de funciones lógicas que generan señales

discretas. Toda lógica de control que interviene en la generación de una o varias señales digitales
de salida (cableadas o comunicadas), se puede agrupar bajo un Interlock.

Por ejemplo, una válvula todo-nada, normalmente se controlará a través de una señal discreta
generada desde el sistema de control que le ordenará abrir o cerrar.

Las funciones lógicas se pueden resumir en una tabla llamada matriz causa efecto. Cada Interlock
se representaría en una matriz.

En el P&ID, los generadores se representarán con una flecha y que entran en la función
"Interlock".

En este caso hay un sólo "efecto" del Interlock que es el cierre de la válvula. Dicho efecto se
representa con una línea que sale del Interlock y entra en el equipo que recibe la señal.
A través de la representación del ejemplo, sabemos que la medida del instrumento de nivel “LIT-
1000”, actúa sobre la válvula “NV-1000”, abriéndola o cerrándola.

Sólo con la representación del Interlock, no se sabe en detalle como interactúa cada señal, pero
sabemos que interviene de alguna forma. Para saber en detalle como interviene, normalmente
se tendrá que acudir a algún otro documento del proyecto como podría ser en este caso el
diagrama lógico.

Nota: Sin disponer de matrices causa efecto no se recomienda representar ningún Interlocks
en los P&ID, si aún así fuera mandatorio representar algo, por ejemplo se podría reflejar sólo
los disparos más relevantes de la planta.

REPRESENTAR UN INTERLOCK PARTIENDO DE UNA MATRIZ CAUSA EFECTO

Cuando se parte de matrices causa efecto la representación de los Interlocks es más razonable.

Siguiendo el ejemplo anterior, contábamos con una válvula todo-nada "NV-1000" (efecto) y un
transmisor de nivel "LIT-1000" (causa), la matriz sería algo así:
En esta tabla se representa todo el control discreto de la válvula (permisivos, forzados, odenes
de abrir/cerrar...)

Basándonos en dicha matriz se realizaría la siguiente representación del Interlock "330 I-011".

En este caso, ya podemos representar el código del "Interlock" 330 I-011, que corresponde a
una hoja de la matriz causa efecto.

Bibliografía:

https://instrumentacionhoy.blogspot.com/2017/10/representar-interlocks-en-los-p.html
