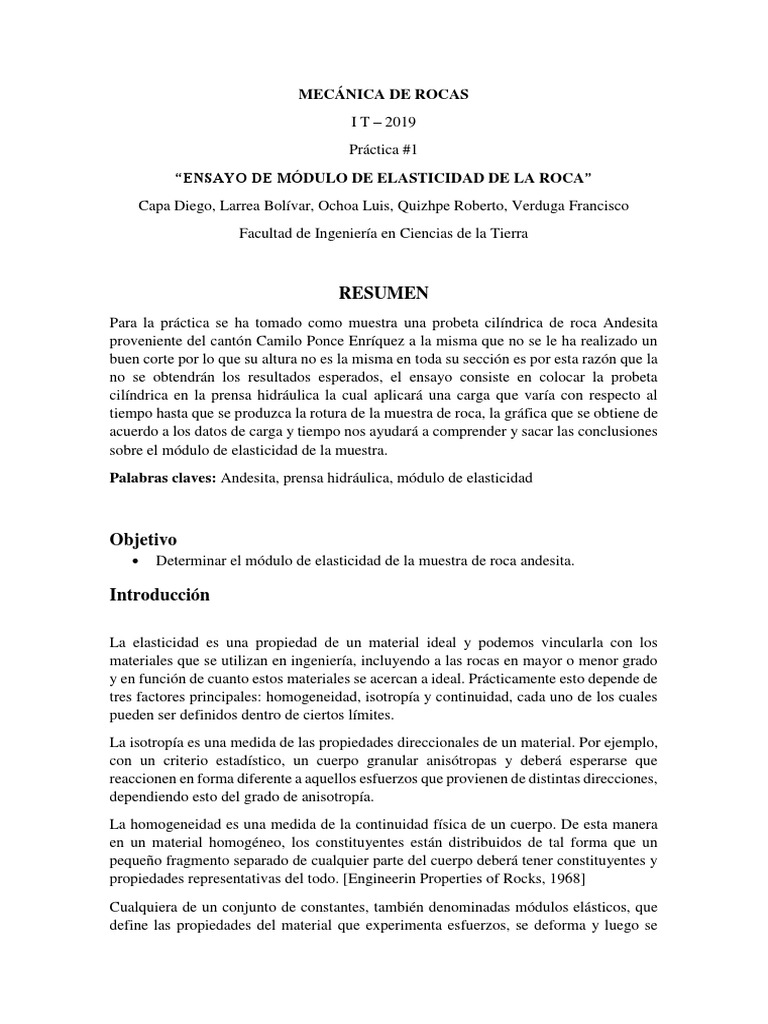

MECÁNICA DE ROCAS

I T – 2019
Práctica #1
“ENSAYO DE MÓDULO DE ELASTICIDAD DE LA ROCA”
Capa Diego, Larrea Bolívar, Ochoa Luis, Quizhpe Roberto, Verduga Francisco
Facultad de Ingeniería en Ciencias de la Tierra

RESUMEN
Para la práctica se ha tomado como muestra una probeta cilíndrica de roca Andesita
proveniente del cantón Camilo Ponce Enríquez a la misma que no se le ha realizado un
buen corte por lo que su altura no es la misma en toda su sección es por esta razón que la
no se obtendrán los resultados esperados, el ensayo consiste en colocar la probeta
cilíndrica en la prensa hidráulica la cual aplicará una carga que varía con respecto al
tiempo hasta que se produzca la rotura de la muestra de roca, la gráfica que se obtiene de
acuerdo a los datos de carga y tiempo nos ayudará a comprender y sacar las conclusiones
sobre el módulo de elasticidad de la muestra.
Palabras claves: Andesita, prensa hidráulica, módulo de elasticidad

Objetivo
 Determinar el módulo de elasticidad de la muestra de roca andesita.

Introducción

La elasticidad es una propiedad de un material ideal y podemos vincularla con los

materiales que se utilizan en ingeniería, incluyendo a las rocas en mayor o menor grado
y en función de cuanto estos materiales se acercan a ideal. Prácticamente esto depende de
tres factores principales: homogeneidad, isotropía y continuidad, cada uno de los cuales
pueden ser definidos dentro de ciertos límites.
La isotropía es una medida de las propiedades direccionales de un material. Por ejemplo,
con un criterio estadístico, un cuerpo granular anisótropas y deberá esperarse que
reaccionen en forma diferente a aquellos esfuerzos que provienen de distintas direcciones,
dependiendo esto del grado de anisotropía.
La homogeneidad es una medida de la continuidad física de un cuerpo. De esta manera
en un material homogéneo, los constituyentes están distribuidos de tal forma que un
pequeño fragmento separado de cualquier parte del cuerpo deberá tener constituyentes y
propiedades representativas del todo. [Engineerin Properties of Rocks, 1968]
Cualquiera de un conjunto de constantes, también denominadas módulos elásticos, que
define las propiedades del material que experimenta esfuerzos, se deforma y luego se
recupera y vuelve a su forma original después de que cesa el esfuerzo. Las constantes
elásticas incluyendo el módulo de comprensibilidad, la constante de Lame, la relación de
Poisson, el módulo de corte y el módulo de Young. Las constantes elásticas son
importantes en sismología de las ondas depende de las constantes elásticas y de la
densidad de la roca. [Oilfield Glossary, 2019]
Rocas de menor elasticidad, son las rocas ígneas de grano grueso y sedimentos
compactados de grano fino, con baja porosidad y una razonable cohesión, por lo que se
las denomina rocas semi – elásticas. Estas tienen una relación tensión / deformación en
la cual la pendiente de la curva (equivalente al módulo de elasticidad bajo condiciones de
cargas definidas) decrecer con el incremento de la tensión. Este tipo de curva, obtenida a
partir de ensayos con pequeñas muestras de laboratorio y, por lo tanto, que acentúan la
falta de homogeneidad y la anisotropía del material, pueden de hecho brindar un cuadro
exagerado de la falta de elasticidad de este tipo de rocas, la cual, a gran escala, como ser
un depósito masivo o estrato puede estar sujeto al análisis elástico, con ciertas
precauciones. Esto es ilustrativo de uno de los peligros de los ensayos de laboratorio
incluso cuando se los asocia con la interpretación estadística, con un método de obtener
datos para realizar un análisis a gran escala (grandes dimensiones). [Engineerin Properties
of Rocks, 1968]

Ilustración 1. Típica relación tensión / deformación en rocas

PROCEDIMIENTO
Un elemento puede verse sometido en ocasiones por una serie de esfuerzos, dichos
esfuerzos son capaces de provocar cambios en el elemento, generalmente siendo este
cambio una deformación dada una variación de longitud para casos como este. No
obstante, si la longitud afectada vuelve a su magnitud original dicha deformación recae
en una zona denominada elástica.
Entonces se tiene que a medida que el esfuerzo se incrementa el elemento sometido a
dicho esfuerzo sufre una deformación más apreciable, siendo ambas variables
directamente proporcionales, donde la constante de proporcionalidad resulta ser la
pendiente de ambas variables en el plano, este coeficiente o relación se conoce como
módulo de Young.
 𝜎
𝐸=
𝜀
𝜎 =𝐸∙𝜀
Sabiendo que el esfuerzo es la razón de una fuerza aplicada hacia una sección determinada
en conjunto con que la deformación está definida como el cambio de la longitud del
elemento para su longitud original, se pueden efectuar cambios de variables para concluir
con la siguiente expresión:

𝐹
𝜎
𝐸= = 𝐴
𝜀 ∆𝐿
𝐿

A su vez, el coeficiente de Poisson está dado como la razón entre las deformaciones
unidimensionales, se lo expresa de la siguiente manera:
∆𝐷
𝑑𝑒𝑓𝑜𝑟𝑚𝑎𝑐𝑖ó𝑛 𝑟𝑎𝑑𝑖𝑎𝑙
𝑣= = 𝐷
𝐷𝑒𝑓𝑜𝑟𝑚𝑎𝑐𝑖ó𝑛 𝑙𝑜𝑛𝑔𝑖𝑡𝑢𝑑𝑛𝑎𝑙 ∆𝐿
𝐿

Cálculos
DATOS
RADIO [m] ALTURA [m]
0.0556 0.1138
0.0556 0.1138
0.0556 0.1138
0.0556 0.1138

Diámetro promedio = 0.0556m

Altura promedio = 0.1138m
AREA
𝐷2
𝐴=𝜋∗ [𝑚2 ]
4
𝐴 = 0.002427948 𝑚2
Esfuerzo
𝑃
𝜎= [𝑀𝑃𝑎]
𝐴
Deformación
𝐷𝑒𝑠𝑝𝑙𝑎𝑧𝑎𝑚𝑖𝑒𝑛𝑡𝑜
𝜀=
𝐴𝑙𝑡𝑢𝑟𝑎
Módulo de elasticidad
Datos seleccionados
𝜀 𝜎 [Mpa]
0.01195 20
0.01396 40

𝜎2 − 𝜎1
𝐸=
𝜀2 − 𝜀1
40 − 20
𝐸=
0.01396 − 0.01195
𝐸 = 9950.24875 MPa

CURVA ESFUERZO VS DEFORMACION

70

60

50
ESFUERZO MPa

40

30

20

10

0
0 0.005 0.01 0.015 0.02 0.025 0.03
DEFORMACION

Ilustración 2: Curva esfuerzo vs deformación sin corregir

 CURVA ESFUERZO VS DEFORMACION
70

60

50
ESFUERZO MPa

40

30

20

10

0
0.008 0.009 0.01 0.011 0.012 0.013 0.014 0.015 0.016 0.017
DEFORMACION

Ilustración 3: Curva esfuerzo vs deformación corregida

Observaciones
Las áreas no poseían superficies completamente planas
La máquina tuvo errores por lo que se corrigieron las gráficas

Analisis de resultados
 Esta práctica nos permitio analizar de manera experimental el comportamiento de
una muestra de roca (andesita) y para este caso en particular poder determinar su
modulo de elasticidad.
 La muestra utilizada no tenia las caras totalmente paralelas lo cual influyo en el
resultado obtenido. Esto ocasiono que el modulo de elasticidad sea mas bajo que
el esperado, ya que el esfuerzo se concentro en un area mas reducida. Como
sabemos el modulo de elasticidad de una roca varia entre los 15 y 30 Gpa, y en
esta practica obtuvimos casi 10 Gpa.
 Debido a esto se tomo varias medidas para el diametro y altura de la muestra y
trabajar con un promedio de las mismas. Para los diametros se uso un calibrador
de vernier para mayor exactitud.
 Se recomienda para practicas futuras preparar las muestras con mas tiempo para
asegurarse que sus caras esten lo mas paralelas posible.

Conclusiones
 El ensayo de compresión simple o no confinada es un ensayo relativamente
sencillo, que nos permite medir la carga última a la que un suelo sometido a una
carga compresión-falla.
  Este caso es un ensayo particular del ensayo triaxial, donde la presión lateral es
nula, y aunque pueda significar esto no ser preciso (no reproduce claramente las
condiciones del terreno), se obtiene un resultado más conservador.
 En este ensayo se trabaja manteniendo la deformación constante, lo que se
controla por medio del equipo con respecto a la muestra que estamos analizando.

Recomendaciones
 La manipulación de los equipos del laboratorio debe ser por personas capacitadas,
o bajo la supervisión de una personas verdaderamente capacitada. Esto primero
para no causar daño alguno en los equipos y segundo, no tener errores grandes en
los resultados y gráficas.
 Tener cuidado en la manipulación de las muestras, debido a que cualquier rajadura
o imperfecciones puede causar errores en los resultados.

Anexos
No se adjunta la tabla debido a que es muy extensa, por lo que se prescindió de ella.
