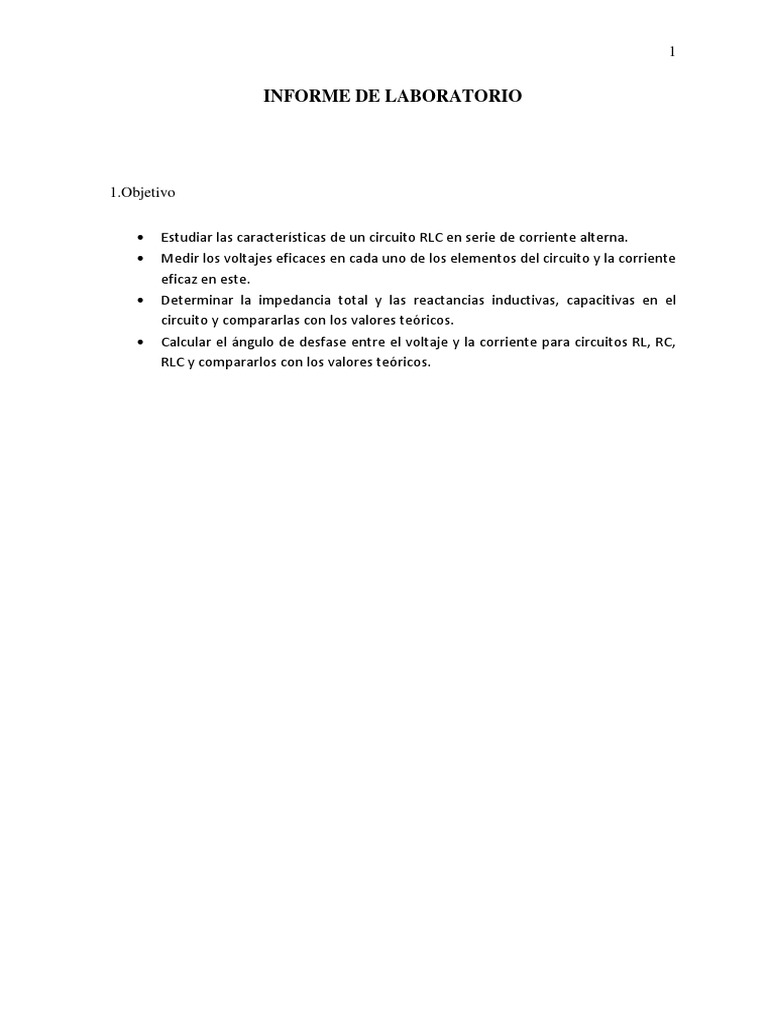

INFORME DE LABORATORIO

1.Objetivo

 Estudiar las características de un circuito RLC en serie de corriente alterna.

 Medir los voltajes eficaces en cada uno de los elementos del circuito y la corriente
eficaz en este.
 Determinar la impedancia total y las reactancias inductivas, capacitivas en el
circuito y compararlas con los valores teóricos.
 Calcular el ángulo de desfase entre el voltaje y la corriente para circuitos RL, RC,
RLC y compararlos con los valores teóricos.
 2

2.Fundamento Teorico

Un circuito RLC es un circuito eléctrico que consiste de una resistencia (R), un inductor

(L) y un condensador (C), conectados en serie o en paralelo.

El nombre del circuito se deriva de las letras en inglés que se utilizan para denotar los

componentes constituyentes de este circuito, donde la secuencia de los componentes puede

variar según el RLC.

El circuito forma un oscilador armónico para la corriente y resuena de forma similar a un

circuito LC (o circuito resonante).

La introducción de la resistencia aumenta la disminución de estas oscilaciones, lo que también

se conoce como dumping o amortiguación.

La resistencia también reduce la frecuencia resonante máxima. Alguna resistencia es

inevitable en los circuitos reales, incluso si una resistencia no se incluye específicamente

como componente.

Un circuito LC ideal existe solo en el dominio de la superconductividad.

Los circuitos RLC tienen muchas aplicaciones como circuitos osciladores. Los receptores de

radio y los televisores los utilizan para sintonizar y así seleccionar un rango de frecuencias

estrecho de las ondas de radio ambiente. En esta función, el circuito a menudo se denomina

circuito sintonizador.

Un circuito RLC puede usarse como un filtro de paso de banda, filtro de parada de banda,

filtro de paso bajo o filtro de paso alto. La aplicación de ajuste, por ejemplo, es un ejemplo de

filtrado de paso de banda. El filtro RLC se describe como un circuito de segundo orden, lo

que significa que cualquier voltaje o corriente en el circuito se puede describir mediante una

ecuación diferencial de segundo orden en el análisis del circuito.

Los tres elementos de circuito, R, L y C, se pueden combinar en varias topologías diferentes.

Los tres elementos en serie o los tres elementos en paralelo son los más simples en concepto y
 3

los más sencillos de analizar.

Sin embargo, existen otros arreglos, algunos de importancia práctica en circuitos reales. Un

problema frecuente es la necesidad de tener en cuenta la resistencia del inductor. Los

inductores se construyen típicamente a partir de bobinas de alambre, cuya resistencia

generalmente no es deseable, pero a menudo tiene un efecto significativo en el circuito.

A partir de los principios del electro magnetismo, se debe tomar en cuenta las principales
funciones de los componentes electrónicos, como ser: la resistencia, el capacitor y la
inductancia (bobina), que son los principales factores que originan en un determinado circuito
una propagación de la señal de onda. Para este fin, de acuerdo a la teoría se debe tener en cuenta
el aspecto físico-matemático que se requiere, el mismo que describe las condiciones para el
análisis en un circuito RLC.

Para calcular el ángulo de desfase entre el voltaje y la corriente para circuitos RL, RC, RLC
y compararlos con los valores teóricos:

𝑑2 𝑥 𝑑𝑥 𝐹0
2
+ 2𝛽 + 𝜔0 2 𝑥 = 𝑠𝑖𝑛 𝑠𝑖𝑛 (𝑤𝑡)
𝑑𝑡 𝑑𝑡 𝑚

Físicamente, el primer término de la ecuación representa los efectos transitorios y determina

el comportamiento del sistema en los instantes iniciales, desapareciendo rápidamente con el
tiempo. El segundo término representa los efectos estacionarios o de régimen de estado estable.

Llamando:

𝐹0
[ 𝑚 ]=𝐴
(𝜔0 + 𝑤 )2 + 4𝛽 2 𝑤 2
2 2

Para:
1
𝑡≫ (para tiempos muy grandes)
𝛽

𝑋(𝑡) = 𝐴(𝑡) 𝑠𝑖𝑛 𝑠𝑖𝑛 (𝑤𝑡 − 𝜙)

A y 𝜙 no son aquí, constantes arbitrarias sino valores que dependen da la frecuencia w y de

la fuerza impulsora externa que es oscilatoria.
 4

3.Materiales y equipos

● Transformador de relación 220/9 V AC o de 110/12 V AC

● Cables
● Condensadores: de 1 µF
● Inductancias:
● Reóstato: 1 KΩ (Variable)
● Medidores de corriente y voltaje AC
 5

4.Tabla de Datos

5.Calculo y Ecuaciones

𝑤𝐿 𝑉𝐿
𝜙 = 𝑡𝑎𝑛 − 1 [ ] =[ ]
𝑅 𝑉𝑅

Reactancia Capacitiva

1 𝑉𝐶𝑒𝑓
𝑋𝐶 = =
𝑤𝐶 𝐼𝑒𝑓

Inductancia

𝑉𝐿𝑒𝑓
𝑋𝐿 = 𝑤𝐿 =
𝐼𝑒𝑓

W= 2π.Hz
 6

6.Grafico

7.Cuestionario

1 ¿De los resultados obtenidos en la práctica, podemos concluir que los voltajes eficaces se

suman linealmente? ¿Por qué?

En resonancia, hay solamente una frecuencia: la fundamental. Por lo tanto, los valores

eficaces de las tensiones se suman linealmente.

2¿De los resultados obtenidos en la práctica, podemos concluir que los voltajes instantáneos se
suman linealmente? ¿Por qué?
 7

8.Conclucion

Se puede concluir que las resistencias y las reactancias inductivas y capacitivas son elementos

lineales que cumplen con la ley de ohm, verificándose esto como los incrementos o

disminuciones de corriente y voltaje respectivos.

Los lugares geométricos y los diagramas fasoriales nos ayudan a predecir el comportamiento

de los elementos de los circuitos, asi como las fases. También nos ayudan a determinar los

puntos de resonancia.

Recomendación

Asociar multiples valores de resistencia para obtener una mayor cantidad de puntos para

graficar.

Apagar el Autotransformador antes de verificar los valores nominales de las componentes ya

que puede generar accidentes no deseados debido a la tensión del autotransformador.

Verificar si los condensadores funcionen correctamente para obtener valores diferentes en las

corrientes, si es el caso asociar estos condensadores, con el fin de no repetir valores ya

obtenidos.
 8

9.Bibliografia

http://www.inspt.utn.edu.ar/academica/carreras/61/bajar/generales/Circuito.R-L-C.Serie-

Practica.de.Laboratorio.Resuelta.pdf

http://hyperphysics.phy-astr.gsu.edu/hbasees/electric/rlcpar.html
