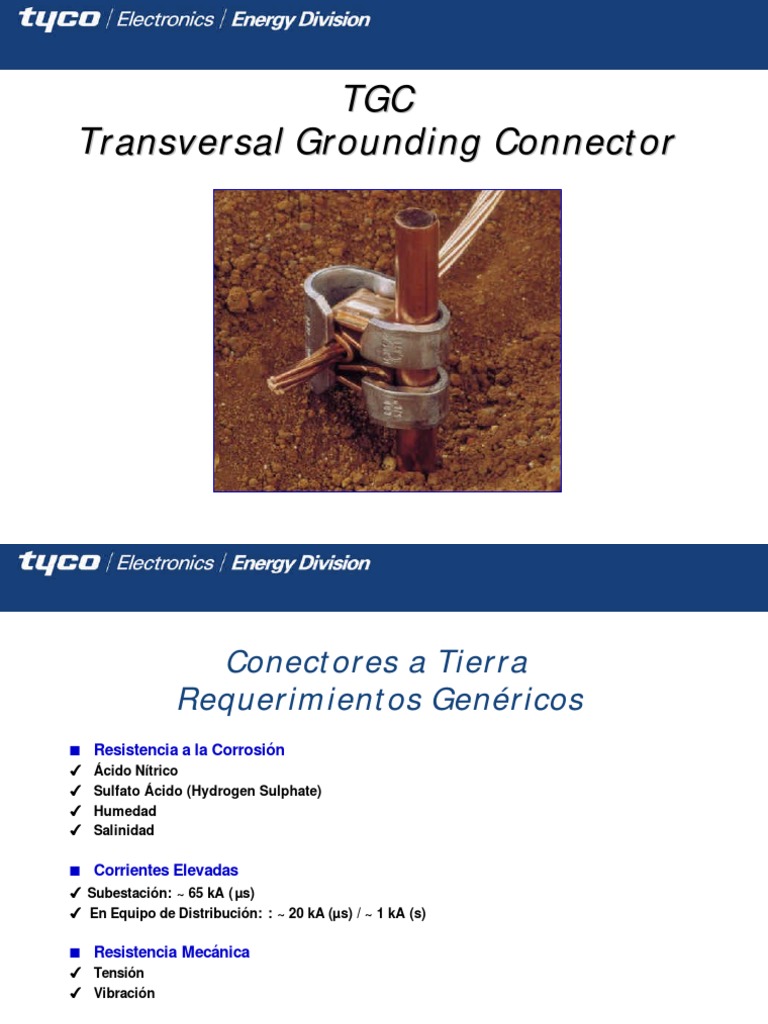

TGC

Transversal Grounding Connector

 Conectores a Tierra
Requerimientos Genéricos
n Resistencia a la Corrosión
4 Ácido Nítrico
4 Sulfato Ácido (Hydrogen Sulphate)
4 Humedad
4 Salinidad

n Corrientes Elevadas
4 Subestación: ~ 65 kA ( µs)
4 En Equipo de Distribución: : ~ 20 kA (µs) / ~ 1 kA (s)

n Resistencia Mecánica
4 Tensión
4 Vibración
 Conectores a Tierra
Requerimientos Genéricos
n Ciclado Térmico
4 Ante Corriente de falla

n Pruebas. Depende de las normas adoptadas

4 Los conectores a tierra deben ser elaborados de aleaciones las cuales tienen como mínimo
un 80% de cobre y/o acero inoxidable.
 ~~ Transversal Grounding Connector ~~

Diseñado para la puesta a tierra de los

sistemas de distribución, de telecomunicaciones,
industriales y residenciales.
CARACTERÍSTICAS DE LOS CONECTORES TGC

n Pueden ser usados en condiciones ambientales y temperaturas

adversas;

n No se requieren herramientas ó moldes especiales;

n El circuito a tierra puede ser removido, sin necesidad de

cortar los conductores;
CARACTERÍSTICAS DE LOS CONECTORES TGC

n Una traba de seguridad permite al instalador chequear

visualmente si la instalación fue exitosamente completada;

n Comprende un amplio rango de conductores con un rango

reducido de conectores;

n Todos los materiales han sido cuidadosamente elegidos y

seleccionados para brindar alta resistencia mecánica, alta
conductividad y alta resistencia a la corrosión;
CARACTERÍSTICAS DE LOS CONECTORES TGC

n La aplicación y la remoción son hechas con un simple alicate

"pico de loro";

n No es necesario atar el cable durante la instalación;

n El cuerpo tiene una acción elástica tipo resorte, lo cual

garantiza una conexión perfecta a lo largo del ciclo de vida;
Componentes y Materiales TGC

"ASA"
Cobre

“C”
Acero Inoxidable
 Aplicación

n Colocar el conductor
en el elemento "C",
como se ilustra en
la figura.
 Aplicación

n Insertar el ASA
a través de la “C”
a
. bierta.
 Aplicación

n Introducir la varilla
en el elemento "C".
 Aplicación

n Apretar el elemento "ASA" con un alicate "pico de loro"

 Aplicación
Traba de Seguridad

n La aplicación estará completa

cuando el elemento "ASA"
“
sobrepase la traba de seguridad.
Ambas alas deben estar
perfectamente insertadas.
 Rango de Aplicación
Conexiones Varilla - Conductor

VARILLAS : 1/2”, 5/8” y 3/4”

CABLES: 6 - 35 mm2 = 8 AWG a 2 AWG.

Conexiones Conductor - Conductor

CABLES: 35 mm2 = 2 AWG.

 Especificaciones T G C
Especificación del Producto:108-37051
Hoja de Instrucción: 411-37030
Reporte de pruebas: 0894/00

4 UL 486-A
4 UL 467
4 Bellcore TR-NWT-001075
 Pruebas - T G C
UL 486-A:
n Prueba de calentamiento estático
4 Procedimiento: Un circuito con2 muestras debe ser sometido a
la corriente especificada, de acuerdo al calibre del conductor hasta que
éste se estabilice en una temperaturadada.
(Ej. Varilla
” de 3/4" x Conductor de 35 mm2 -- I = 170 A).

4 Requerimiento:
: La temperatura del conector no debe exceder
la temperatura ambiente en más del 50%.
 Pruebas - T G C
UL 467:
n Prueba de Corriente
4 Procedimiento: Las muestras deben ser sometidas a una corriente especificada por
un periodo de tiempo predefinido, cuyo valor varia de acuerdo al tamaño del conductor
(Ej.: Para un Conductor de 35 mm 2 -- I = 3900 A, durante 6 segundos)
n 4 Requerimiento:
: Después de haber sido sometida a la elevación de la corriente,
la muestra debe presentar continuidad, sin rastro de grietas, soldadura ó
.desprendimientos.

n Prueba de restablecimiento
4 Procedimiento: Las mismas muestras de la prueba de corriente deben ser sometidas
a una carga de 667 N durante 5 minutos.

4 Requerimiento: Debe soportar dicha carga sin evidencia de desajuste.

 Pruebas - T G C

Bellcore TR-NWT-001075:
Prueba Secuencia
Prueba de Resistencia 1, 4, 6, 8, 10, 13, 15
Prueba de Vibración 2
Prueba de Tensión 3
Prueba cíclica de temperatura y humedad 5
Prueba de Exposición al Sulfato Ácido H2S 7
Prueba de salinidad 9
Corriente de Falla AC 11
Prueba de restablecimiento 12, 16
Prueba al Impulso tipo rayo 14
 Pruebas - T G C

Bellcore TR-NWT-001075:
1) Resistencia Eléctrica - Inicial
4 Procedimiento: La resistencia entre conductores/varillas debe ser medida.

4 Requerimiento: No debe ser mayor a 10MΩ.

2) Vibration Test
4 Procedimiento: Las muestras deben ser colocadas en una maquina de prueba
de vibración, durante 2 horas, en las direcciones mostradas en las diapositivas --

4 Requerimiento:No se deben presentar signos de grietas ó pérdida de partes del conector.

 Pruebas - T G C
(Test de Vibración - Dirección 1)
 Pruebas - T G C
(Test de Vibración - Dirección 2)
 Pruebas - T G C
(Test de Vibración - Dirección 3)
 Pruebas - T G C
Bellcore TR-NWT-001075:
3) Prueba de Tensión
4 Procedimiento: Aplicar una carga de 445 N durante 1 minuto.

4 Requerimiento:
ò Las muestras deben soportar la carga sin desprendimiento.
ò La resistencia eléctrica no debe exceder los 30 mOhmios.

4) Prueba cíclica de temperatura y humedad

4 Procedimiento:
Ciclo: 3 h a 4 oC + 6h a 32 oC, humedad relativa de 90 a 95% - 30 días

4 Requerimiento:
: La resistencia eléctrica no debe exceder los 30 mΩ
Pruebas - T G C
(Test Temperatura - Humedad )
 Pruebas - T G C
Bellcore TR-NWT-001075:

5) Prueba de Exposición al Sulfato Ácido H2S

4 Procedimiento:
: Las muestras deben colocarse en un horno de secado
a una temperatura de 65 °C. Una vez alcanzada dicha temperatura, el
H2S debe ser inyectado hasta que una presión dada sea conseguida; estas
condiciones se mantienen durante 1 hora. Después de esta exposición,
las muestras deben ser removidas del secado y sometidas a una
temperatura de 65 °C durante 1 hora adicional.

4 Requerimiento:
: La resistencia eléctrica no debe exceder 30 mΩ.
 Pruebas - T G C
(Test Exposición al H2S - Sulfato Ácido)

Antes del Test Después del Test

 Pruebas - T G C
Bellcore TR-NWT-001075:
6) Prueba de salinidad
Procedimiento: 30 días en una cámara de exposición salina

4 Requerimiento:
: La resistencia eléctrica no debe exceder 30 mΩ.

7) Corriente de Falla AC
4 Procedimiento: Aplicar una corriente de 1000 A por 20 s.

4 Requerimiento: Después de la aplicación de la corriente, las muestras

deberán cumplir con los requerimientos de la prueba de restablecimiento.
 Pruebas - T G C
Bellcore TR-NWT-001075:
8) Prueba de restablecimiento
4 Procedimiento:
: Aplicar una carga de 155 N por 1 minuto.

4 Requerimiento:
:
ò Las muestras deben soportar dicha carga sin evidencia de desajuste
ò La resistencia eléctrica no debe exceder 5 MΩ, en relación con la medida previa

9) Prueba al Impulso tipo rayo

4 Procedimiento:
: Aplicar una corriente de 20 kA forma 8/20 µs.
4 Requerimiento:
ò La resistencia eléctrica no debe exceder 5 MOhmios, en relación con la medida previa
ò Después de la aplicación de la corriente, las muestras deberán cumplir con
los requerimientos de la prueba de restablecimiento.
 TGC

GARANTÍA DE CONEXIONES SUPERIORES

EN SISTEMAS DE PUESTA A TIERRA
