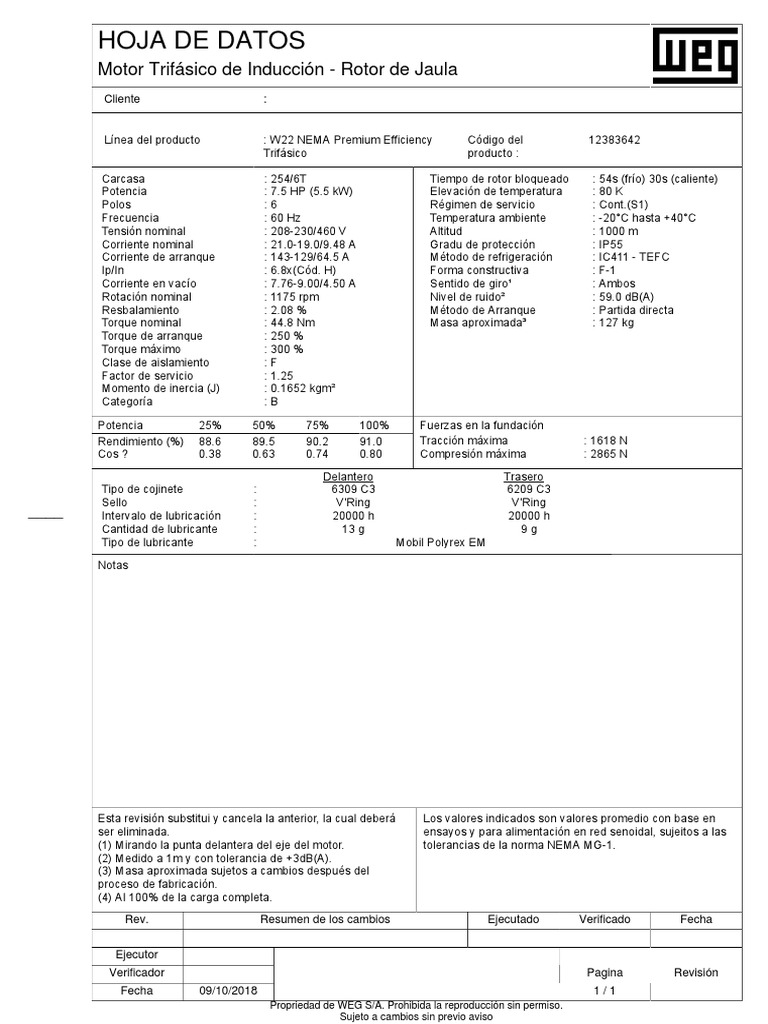

HOJA DE DATOS

Motor Trifásico de Inducción - Rotor de Jaula

Cliente :

Línea del producto : W22 NEMA Premium Efficiency Código del 12383642
Trifásico producto :

Carcasa : 254/6T Tiempo de rotor bloqueado : 54s (frío) 30s (caliente)

Potencia : 7.5 HP (5.5 kW) Elevación de temperatura : 80 K
Polos :6 Régimen de servicio : Cont.(S1)
Frecuencia : 60 Hz Temperatura ambiente : -20°C hasta +40°C
Tensión nominal : 208-230/460 V Altitud : 1000 m
Corriente nominal : 21.0-19.0/9.48 A Gradu de protección : IP55
Corriente de arranque : 143-129/64.5 A Método de refrigeración : IC411 - TEFC
Ip/In : 6.8x(Cód. H) Forma constructiva : F-1
Corriente en vacío : 7.76-9.00/4.50 A Sentido de giro¹ : Ambos
Rotación nominal : 1175 rpm Nivel de ruido² : 59.0 dB(A)
Resbalamiento : 2.08 % Método de Arranque : Partida directa
Torque nominal : 44.8 Nm Masa aproximada³ : 127 kg
Torque de arranque : 250 %
Torque máximo : 300 %
Clase de aislamiento :F
Factor de servicio : 1.25
Momento de inercia (J) : 0.1652 kgm²
Categoría :B

Potencia 25% 50% 75% 100% Fuerzas en la fundación

Rendimiento (%) 88.6 89.5 90.2 91.0 Tracción máxima : 1618 N
Cos ? 0.38 0.63 0.74 0.80 Compresión máxima : 2865 N

Delantero Trasero
Tipo de cojinete : 6309 C3 6209 C3
Sello : V'Ring V'Ring
____ Intervalo de lubricación : 20000 h 20000 h
Cantidad de lubricante : 13 g 9g
Tipo de lubricante : Mobil Polyrex EM

Notas

Esta revisión substitui y cancela la anterior, la cual deberá Los valores indicados son valores promedio con base en
ser eliminada. ensayos y para alimentación en red senoidal, sujeitos a las
(1) Mirando la punta delantera del eje del motor. tolerancias de la norma NEMA MG-1.
(2) Medido a 1m y con tolerancia de +3dB(A).
(3) Masa aproximada sujetos a cambios después del
proceso de fabricación.
(4) Al 100% de la carga completa.
Rev. Resumen de los cambios Ejecutado Verificado Fecha

Ejecutor
Verificador Pagina Revisión
Fecha 09/10/2018 1/1
Propriedad de WEG S/A. Prohibida la reproducción sin permiso.
Sujeto a cambios sin previo aviso
