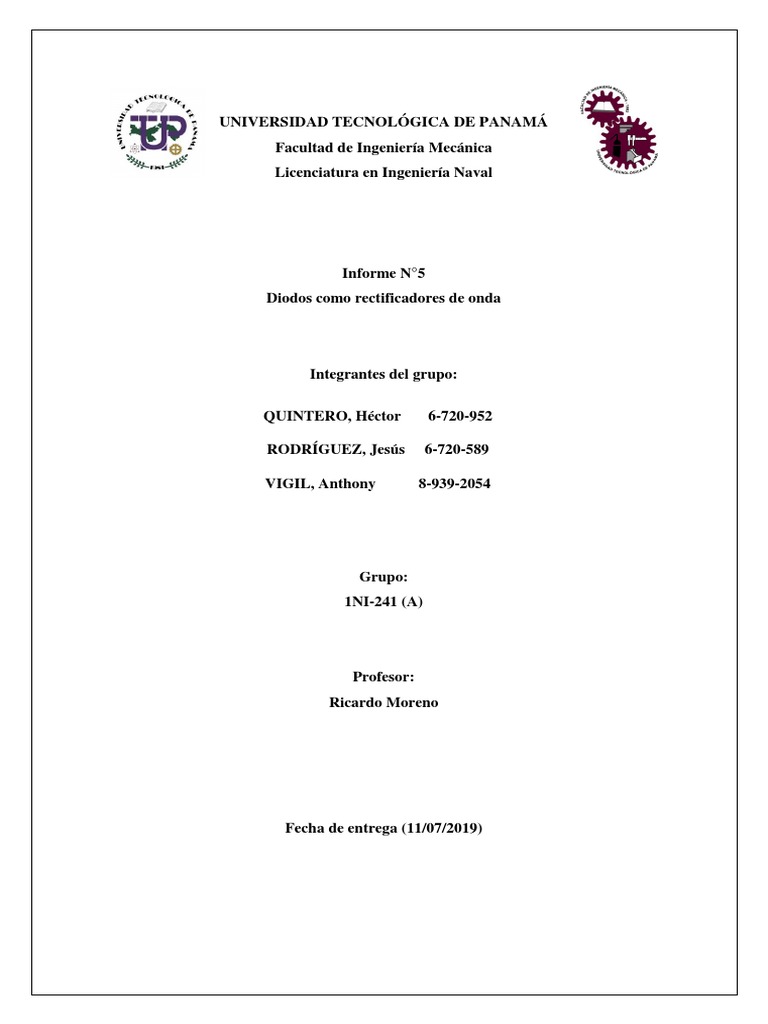

UNIVERSIDAD TECNOLÓGICA DE PANAMÁ

Facultad de Ingeniería Mecánica

Licenciatura en Ingeniería Naval

Informe N°5
Diodos como rectificadores de onda

Integrantes del grupo:

QUINTERO, Héctor 6-720-952

RODRÍGUEZ, Jesús 6-720-589

VIGIL, Anthony 8-939-2054

Grupo:
1NI-241 (A)

Profesor:
Ricardo Moreno

Fecha de entrega (11/07/2019)

Introducción
La experiencia que se muestra a continuación consiste en una serie de circuitos, en donde
usando diodos y resistencias en diferentes configuraciones podremos observar mediante
el osciloscopio como este rectifica las ondas

Objetivo
Analizar experimentalmente la actuación del diodo como rectificador de la tensión alterna
(AC) en media y onda completa, así como el efecto de los filtros RC sobre el voltaje
rectificado.

Materiales
 Osciloscopio
 Generador de funciones
 Multímetro
 4 diodos silicio de uso general
 Resistencia de 1000 ohm
 Plantilla de prueba
 Cables
 Pinza de punta y corte
 Transformador 120-12 Vac.

Desarrollo
Parte A. Rectificador de media onda.
1. Arme el circuito de la figura #1.

2. Conecte el terminal del osciloscopio a la señal de entrada y la señal de salida,

grafique ambas señales.

Ilustración 1. Señal de entrada.

 Ilustración 2. Señal de salida.

3. Complete la siguiente tabla.

Vs Vs VR1 VR1 IR1 IR1 V Frec. Frec.
RMS Pico Pico DC Pico DC Pico en Vs En R1
(V) (V) (V) (V) (mA) (mA) Diodo (Hz) (Hz)
Práctico 7.25 10.25 5.09 2.85 0.18 3.15 6.08 59.96 59.96
Teórico 7.07 10 4.39 1.88 60 60
Tabla 1.

4. Desarrolle teóricamente los cálculos necesarios para llenar la tabla.

Parte B. Rectificador con derivación central.

5. Arme el circuito de la figura #3.

6. Conecte el terminal del osciloscopio a la señal de entrada y la señal de salida,

grafique ambas señales.

Ilustración 3. Señal de entrada.

 Ilustración 4. Señal de salida.

7. Complete la siguiente tabla.

Vs Vs VR1 VR1 IR1 IR1 V Frec. Frec.
RMS Pico Pico DC Pico DC Pico en Vs En R1
(V) (V) (V) (V) (mA) (mA) Diodo (Hz) (Hz)
Práctico 5.28 7.47 4.75 4.28 60.03 60.03
Teórico 5.10 6.76 60 60
Tabla 2.

8. Desarrolle teóricamente los cálculos necesarios para llenar la tabla.

Parte C. Rectificador con puente.

9. Arme el circuito de la figura #5.

10. Conecte el terminal del osciloscopio a la señal de entrada y la señal de salida,

grafique ambas señales.

Ilustración 5. Señal de entrada.

 Ilustración 6. Señal de salida.

11. Complete la siguiente tabla.

Vs Vs VR1 VR1 IR1 IR1 V Frec. Frec.
RMS Pico Pico DC Pico DC Pico en Vs En R1
(V) (V) (V) (V) (mA) (mA) Diodo (Hz) (Hz)
Práctico 2.6 0.35 52.08 52.08
Teórico 60 60
Tabla 3

12. Desarrolle teóricamente los cálculos necesarios para llenar la tabla.

13. Compare los tres rectificadores estudiados.

Conclusión
En laboratorio de electrónica con este tema de rectificador de voltajes
se concluye que los circuitos rectificadores son óptimos para corregir o cambiar el
voltaje, también los tipos de onda y como con cada montaje de los circuitos variaban las
ondas y los resultados por medio del osciloscopio se observaron las formas de ondas
esperada como se mostraron en las imágenes tomadas en el laboratorio.
Se observa que un diodo rectifica media onda, con diodos rectifica la onda completa, y
con el filtro podemos ver la onda totalmente rectificada en su mayor porcentaje se analiza
que la frecuencia varía dependiendo la conexión.
