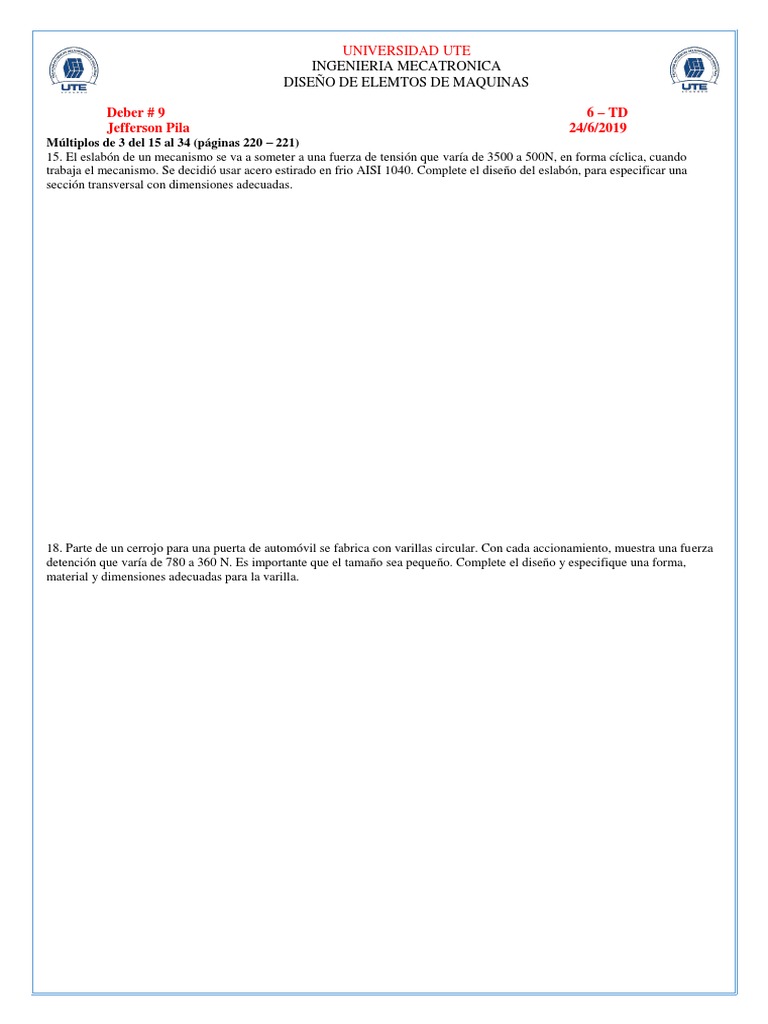

UNIVERSIDAD UTE

INGENIERIA MECATRONICA
DISEÑO DE ELEMTOS DE MAQUINAS

Deber # 9 6 – TD
Jefferson Pila 24/6/2019
Múltiplos de 3 del 15 al 34 (páginas 220 – 221)
15. El eslabón de un mecanismo se va a someter a una fuerza de tensión que varía de 3500 a 500N, en forma cíclica, cuando
trabaja el mecanismo. Se decidió usar acero estirado en frio AISI 1040. Complete el diseño del eslabón, para especificar una
sección transversal con dimensiones adecuadas.

18. Parte de un cerrojo para una puerta de automóvil se fabrica con varillas circular. Con cada accionamiento, muestra una fuerza
detención que varía de 780 a 360 N. Es importante que el tamaño sea pequeño. Complete el diseño y especifique una forma,
material y dimensiones adecuadas para la varilla.
21. Un brazo en voladizo es parte de una máquina ensambladora. Una herramienta de 500 lb de peso se mueve en forma continua,
desde el extremo de la vida de 60 pulgadas hasta un punto a 10 pulgadas del soporte. Especifique un diseño adecuado para el
brazo, para definir el material, y la forma y dimensiones de la sección transversal.

24. La figura P5-24 muestra un cilindro hidráulico que empuja una herramienta pesada en su carrera de seguida, ya que entrega
una carga de compresión de 400 lb al vástago. Durante la carrera de regreso, el vástago jala la herramienta con una fuerza de 1500
lb. Calcule el factor de diseño que resulta para el vástago de 0.60pulg de diámetro, cuando se somete a esta forma de carga durante
muchos ciclos. El material es acero AISI 4130 WQT 1300. Sí el factor de diseño que se obtenga es muy diferente de 4.0,
determinar el tamaño del vástago que produzca N = 4.0.
27. Repita el problema 25, pero emplee una carga que sean combinación de 75000 lb de compresión axial y 20000 lb*pulg de
torsión.

30. Repite el problema 28, pero mediante un eje gire y transmita un par torsional de siento 150 N*m del rodamiento izquierdo a la
mitad del eje. También existió un cuñero en la parte media, bajo la carga
33. Determine el tamaño necesario de un barro cuadrado hecha de acero AISI 1213 estirado en frío. Soporta una carga axial
constante de tensión de 1500 lb, y una carga de flexión que varía de cero hasta un máximo de 800 lb al centro de la longitud de la
barra, que mide 48 pulgadas. Emplea un factor de diseño igual a tres.

múltiplos de 3 del 35 al 51 (páginas 221 - 222)

35. El miembro de tensión de una estructura está sometida a una carga contina de 4.5 KN. Tiene 750mm de longitud, y es de tubo
de acero AISI 1040 laminado en caliente, con diámetro exterior de 18 mm y diámetro interior de 12 mm. Calcule el factor de
diseño que resulta.
38. Calcule factor de diseño sólo en la parte media de la barra AC, la figura P3-8, si la fuerza vertical continúa en el brazo es de
2500 lb. La barra es rectangular, de 1.5 por 3.5 pulgadas y es de acero estirado en frio AISIS 1144.

41. La figura 3-26 vuestro parte de una vara redonda sometida a una fuerza repetida e invertirá de 7500 N. Si la barra es de AISI
4140 OQT 1000, calcule factor de diseño que resulta.
44. Calcule el esfuerzo cortante torsional en un eje redondo de 0.4 pulg de diámetro, adecuado para un par continuo de 88.0
lb*pulg. Especifique una aleación de aluminio adecuado para ese eje.
50. El un soporte de transportador, que se ve en la figura P3-62, soporta tres conjuntos pesados de 1200 lb toda una. El soporte
está maquinado en acero AISI 1144 OQT 900. Calcule factor de diseño resultante en el soporte, tiene en cuenta las
concentraciones esfuerzo en los chaflanes y supondrá que la carga actual axialmente. La carga varía de cero hasta el máximo,
cuando se cargue y descargue el transportador.

múltiplos de 3 del 52 al 76 (página 222)

El problema 52 a 56, selecciona un material adecuado para elemento, y considere las concentraciones de esfuerzo para cargas
dadas, para producir un factor de diseño N=3.
52. Utilice la figura P3-64. La carga es continua. El material debes ser algún tipo de Hierro colado gris ASTM A48.
problemas del 77 al 83 (página 227)
Para cada uno de los siguientes problemas, haga el diseño que se pida para alcanzar el factor de diseño mínimo de 3. Especifique
la forman dimensiones y materiales para la parte que diseña. Traté de que su diseño sea eficiente y tenga bajo peso.
77. El eslabón de la figura P5-77 soportó una carga de 3000N aplicada y retirada mucha vez. El eslabón se máquina a partir de
una/cuadrado de 12 m por lado, de acero AISI 1144 OQT 1100. Los extremos deben quedar de 12 mm por lado, para facilitar la
unión con las partes correspondientes. Se desea reducir el tamaño de la parte intermedia para reducir el peso. Terminé el diseño
78. Complete el diseño de la vida de la figura P5-78, para soportarlo motor hidráulico grande la vida se explicaba a los dos
largueros de la plataforma de un camión. Debido a las aceleraciones verticales que tiene el camión, la carga sobre la vida varía de
1200 lb hacia arriba hasta 5000 lb hacia abajo. La mitad a la carga de aplica a la vida en cada pata del motor.

79. Un miembro en tensión, de una armadura, está sometida a una carga que varía de 0 a 6500 lb, cuando una grúa viajera cruzar
la armadura. Diseñar miembro en tensión.
80. Un colgante de un sistema de transporte se proyecta vaciar fuera de dos soportes, como se ve en la figura P5-80. La carga en el
extremo derecho varía de 600 a 3800 lb. Diseñar colgante

81. La figuraP5-81 muestra un balancín o yugo colgado bajo un travesaño de la grúa, con dos varillas. Diseñe el yugo si las cargas
se aplican y retira muchas.
82. Para el sistema de la figura P5-81. Diseñar las dos varillas verticales, si las cargas aplicar inquieta mucho es

83. Diseñan las conexiones entre las varillas, el yugo y carriles travesaño de la grua, que se ve en la figura p5-81.
