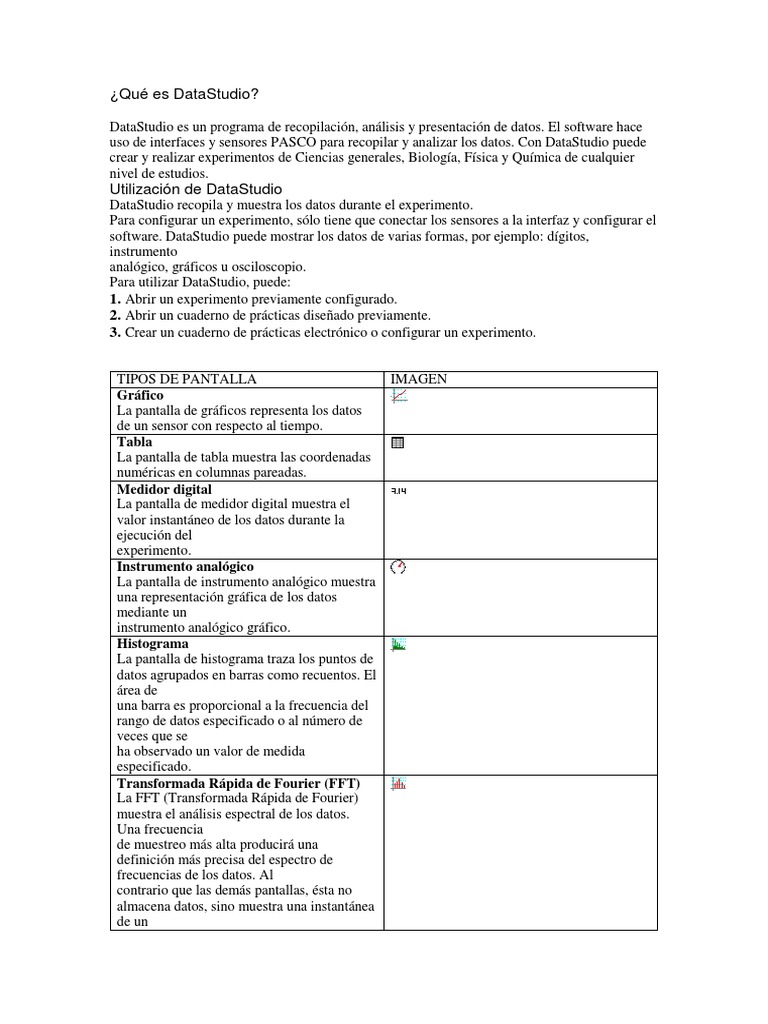

¿Qué es DataStudio?

DataStudio es un programa de recopilación, análisis y presentación de datos. El software hace

uso de interfaces y sensores PASCO para recopilar y analizar los datos. Con DataStudio puede
crear y realizar experimentos de Ciencias generales, Biología, Física y Química de cualquier
nivel de estudios.
Utilización de DataStudio
DataStudio recopila y muestra los datos durante el experimento.
Para configurar un experimento, sólo tiene que conectar los sensores a la interfaz y configurar el
software. DataStudio puede mostrar los datos de varias formas, por ejemplo: dígitos,
instrumento
analógico, gráficos u osciloscopio.
Para utilizar DataStudio, puede:
1. Abrir un experimento previamente configurado.
2. Abrir un cuaderno de prácticas diseñado previamente.
3. Crear un cuaderno de prácticas electrónico o configurar un experimento.

TIPOS DE PANTALLA IMAGEN

Gráfico
La pantalla de gráficos representa los datos
de un sensor con respecto al tiempo.
Tabla
La pantalla de tabla muestra las coordenadas
numéricas en columnas pareadas.
Medidor digital
La pantalla de medidor digital muestra el
valor instantáneo de los datos durante la
ejecución del
experimento.
Instrumento analógico
La pantalla de instrumento analógico muestra
una representación gráfica de los datos
mediante un
instrumento analógico gráfico.
Histograma
La pantalla de histograma traza los puntos de
datos agrupados en barras como recuentos. El
área de
una barra es proporcional a la frecuencia del
rango de datos especificado o al número de
veces que se
ha observado un valor de medida
especificado.
Transformada Rápida de Fourier (FFT)
La FFT (Transformada Rápida de Fourier)
muestra el análisis espectral de los datos.
Una frecuencia
de muestreo más alta producirá una
definición más precisa del espectro de
frecuencias de los datos. Al
contrario que las demás pantallas, ésta no
almacena datos, sino muestra una instantánea
de un
 'intervalo de tiempo' de los datos.
Osciloscopio
La pantalla de osciloscopio traza un gráfico
basado en el tiempo y, al igual que la
Transformada
Rápida de Fourier, muestra una instantánea
de un 'intervalo de tiempo'. Los datos no se
almacenan.
Esta pantalla es idónea para experimentos
que emplean frecuencias de muestreo
rápidas.
Cuaderno de prácticas
La pantalla de cuaderno de prácticas es un
entorno de diseño avanzado y autónomo.
Esta característica
sirve para crear consultas científicas guiadas
o como una herramienta para escribir
anotaciones del
laboratorio. Los cuadernos de prácticas
pueden contener pantallas de DataStudio,
gráficos y texto.

SENSOR DE TEMPERATURA

El sensor de temperatura usa un sensitivo circuito integrado de precisión para medir

temperatura cuya salida de tensión guarda una relación lineal con la temperatura (grados
Celsius). El sensor de temperatura protegido por un aislador térmico fijo de Teflón *
FEP (etileno-propileno fluorado). Este tipo de Teflón es muy resistente a las soluciones
químicas, incluyendo los agentes oxidantes y los solventes orgánicos. Además, se
incluye una cubierta desmontable, también de Teflón FEP, que es altamente resistente al
ataque químico.
El Sensor de Temperatura fue diseñado para usarse en agua y soluciones químicas
suaves de las que se quiere medir la temperatura. Cuando se sumerge el sensor en un
líquido, el líquido no debería superar la porción rígida del sensor.

SENSOR DE FUERZAS, VERSIÓN ECONÓMICA

Esta versión del sensor de fuerzas tiene una salida de -8 voltios hasta +8 voltios y un
rango entre -50 N y + 50 N, en otras palabras, produce -8 voltios para - 50 N, 0 voltios
para 0 fuerza, y +8 voltios para +50 N. (Una compresión es considerada positiva y una
tracción es considerada negativa).
El sensor tiene una celda de carga de diseño especial en S. El haz tiene una protección
intrínseca contra sobrecargas, por lo que no se dañará cuando se le aplique una fuerza
mayor a 50 N.
El Sensor de fuerzas está compuesto por un gabinete que contiene la celda de carga y
los circuitos electrónicos, un cable con una toma DIN de 8 pines para conexión de la
Interfaz, y un gancho que se puede retirar. La caja tiene un tornillo ajustable (para
montarlo en una varilla soporte de ½”) en el extremo opuesto donde se monta el gancho
desmontable. La caja tiene también 2 agarraderas para tomarla con las manos.
La parte de abajo de la caja está dentada de modo que calce con el extremo de la
bandeja accesoria de un Carrito Dinámico PASCO. La parte superior de la caja posee
una moldura para unirla a un Carrito Dinámico (del IDS), otra para unirla al accesorio
de amortiguación de choques (CI-6545), y un botón de tara para poner a cero el sensor.

SENSOR DE HUMEDAD

El Sensor de Humedad puede ser usado para realizar lecturas aisladas o mediciones
continuas de humedad relativa ambiente.
SENSOR DE PRESIÓN ABSOLUTA

El sensor de presión absoluta PASCO CI-6532A , esta diseñado para ser usado con la
interfaz Science Workshop. El CI-6532A incluye una unidad sensora de presión, un
cable de extensión con conectores tipo DIN de 8 pines, conectores rápidos, un tubo de
poliuretano, y una jeringa.
El elemento transductor de presión compara la relación entre dos presiones: una de ellas
es la exterior que se intenta medir y la otra es la de una unidad interna sellada al vacío,
que se toma como referencia.
El elemento sensor fue diseñado para ser usado con gases no corrosivos como aire,
helio, nitrógeno, etc. No exponga el sensor a líquidos.

El Sensor de Movimiento
El sensor de Movimiento envía
pulsos de ultrasonido y recibe el eco
del ultrasonido que rebota del objeto
colocado al frente de él.
El programa ScienceWorkshop registra el tiempo cuando el pulso es emitido y cuando el
eco es
recibido. La mitad del tiempo completo, es el tiempo que le tomó al ultrasonido llegar al
objeto.
Como el ultrasonido viaja a la velocidad del sonido, aproximadamente a 344 metros por
segundo
(700 milla por hora), el programa ScienceWorkshop puede calcular a qué distancia está
el objeto.
Lo hace de la siguiente manera:
velocidad del sonido
2
tiempo de ida y vuelta
distancia al objecto 
La velocidad del sonido a través del aire depende de diferentes factores, incluyendo la
temperatura del aire. Como la temperatura del aire puede cambiar, la velocidad del
sonido
también cambia. Tu calibrarás el Sensor de Movimiento para que use una medida
correcta de la
velocidad del sonido.
SENSORES DE POSICIÓN
Sensor de movimiento PASCO:
El sensor de movimiento
PASCO CI6742 puede
determinar la posición de
objetos ubicados en un rango
de entre 0,15 m y 8 m del
detector con una resolución
de 1 mm. Trabaja como un
sonar emitiendo pulsos de
ultrasonido (49 kHz) y
detectando los ecos de estos
pulsos al rebotar contra el
objeto. Teniendo como dato
la velocidad del sonido en
el aire mediante una previa
calibración, el sensor
calcula la posición a partir
del intervalo de tiempo
entre la emisión del pulso y
la recepción del eco.
Este dispositivo posee un
LED(Light Emitter Diode) que
se enciende cuando el sensor
está recibiendo su eco, un
selector que permite variar
el ángulo sólido de
detección en dos niveles y
un dial para graduar la
inclinación
Especificaciones:
-Rango de medida: 0.15m-8m
-Frecuencia de emisión:
49.4kHz (en pulsos
discretos)
-Cantidad de ciclos
por pulso: 15
