Elasticidad y Resistencia de Materiales

(100000G18T)

Ficha de Trabajo – Sesión virtual

Realiza todos los problemas a modo de reforzar lo aprendido en los videos.

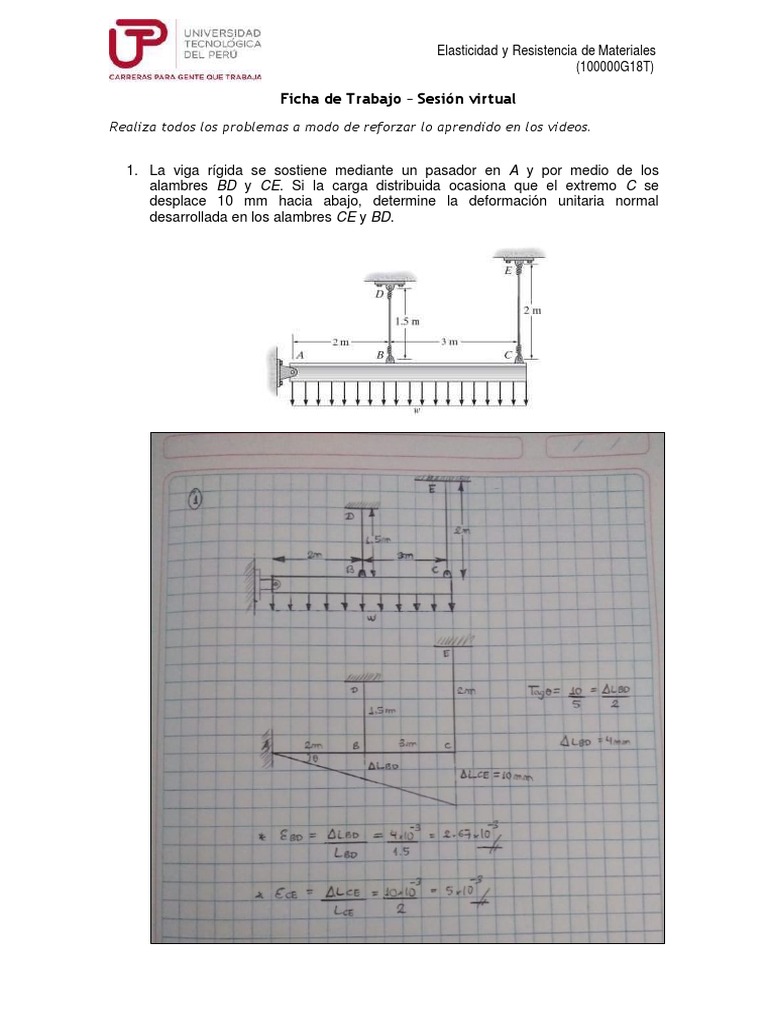

1. La viga rígida se sostiene mediante un pasador en A y por medio de los

alambres BD y CE. Si la carga distribuida ocasiona que el extremo C se
desplace 10 mm hacia abajo, determine la deformación unitaria normal
desarrollada en los alambres CE y BD.
 Elasticidad y Resistencia de Materiales
(100000G18T)

2. Los dos alambres están conectados entre sí en A. Si la fuerza P ocasiona que el

punto A se desplace 2 mm en forma horizontal, determine la deformación
unitaria normal desarrollada en cada alambre.
 Elasticidad y Resistencia de Materiales
(100000G18T)

3. Parte de un mecanismo de control para un avión consiste en un elemento rígido

CBD y un cable flexible AB. Si se aplica una fuerza al extremo D del elemento y
se produce una deformación unitaria normal en el cable de 0.0035, determine el
desplazamiento del punto D. En un inicio, el cable no está estirado.
 Elasticidad y Resistencia de Materiales
(100000G18T)

4. La fuerza aplicada sobre el mango del brazo de la palanca rígida hace que el
brazo gire en sentido horario un ángulo de 3° alrededor del pasador A.
Determine la deformación unitaria normal promedio desarrollada en el alambre.
En un inicio, el alambre no está estirado.
 Elasticidad y Resistencia de Materiales
(100000G18T)

5. La barra tiene un área de sección transversal A y está sometida a la carga axial

P. Determine los esfuerzos normal promedio y cortante promedio que actúan
sobre la sección sombreada, la cual está orientada en un ángulo u respecto a la
horizontal. Grafique la variación de estos esfuerzos como una función del
ángulo.
Elasticidad y Resistencia de Materiales
(100000G18T)
