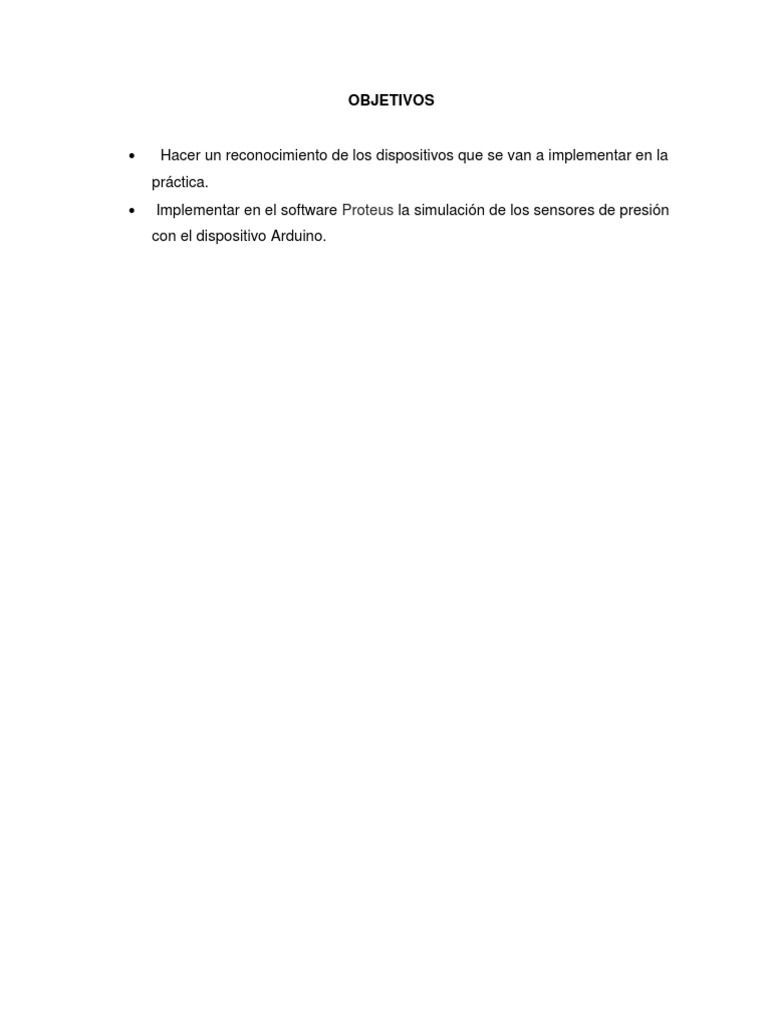

OBJETIVOS

 Hacer un reconocimiento de los dispositivos que se van a implementar en la

práctica.
 Implementar en el software Proteus la simulación de los sensores de presión
con el dispositivo Arduino.
SENSOR DE PRESION (ARDUINO)

Sensor de presión es un dispositivo electrónico que entrega un voltaje de acuerdo a

la presión que se esté aplicando en el momento.
La presión equivale a la división de la fuerza normal que es ejercida sobre un cuerpo
o superficie sobre el valor de la superficie del cuerpo.

 En el Sistema Internacional la presión se mide en una unidad derivada que se

denomina pascal (Pa) que es equivalente a una fuerza total de un newton
actuando uniformemente en un metro cuadrado.
 En el Sistema Inglés la presión se mide en libra por pulgada cuadrada (pound
per square inch o psi) que es equivalente a una fuerza total de una libra
actuando en una pulgada cuadrada.

Existen varias clases de presiones:

 Presión atmosférica: es la fuerza ejercida por el aire sobre la atmosfera.

 Presión manométrica: es la presión que se mide cuando se toma como
referencia la presión atmosférica.
 Presión Absoluta: es la presión medida desde el cero absoluto, en otras
palabras, equivale a la suma de la presión atmosférica con la presión
manométrica.
 Presión relativa: es la diferencia de presión entre dos puntos cualesquiera.
.
MATERIALES

 1 Dispositivo Arduino
 Sensor de presión
 Cables para conexiones
Desarrollo de la Práctica para el Sensor de Presión
El sensor MPX5100 es un sensor de presión que incluye varios transductores
piezoresitivos, son bastante utilizados debido a su alta linealidad y su fácil
implementación en los diferentes sistemas mecatrónicas, este sensor puede medir
presión manométrica, presión absoluta o presión relativa.
Las características del sensor son
 Rango de presión de 0 a 100 Kpa o 0 a 14,7 psi
 Rango de salida de 0.2 a 4.7 VDC.
 Rango de temperatura de 0 a 85°C
 Voltaje de alimentación 5VDC
 Corriente 10 mA.
La salida análoga de este sensor tiene un comportamiento lineal, es decir, su salida
en voltaje es proporcional a la presión aplicada al sensor, este sensor pocas veces es
afectado por el ruido eléctrico.
Para visualizar el comportamiento del sensor, se procede a implementar un código en
Arduino.
Luego de implementar el algoritmo, se procede a simular el código en Proteus, para
efectos de la simulación se coloca un potenciómetro el cual va a variar el voltaje entre
0 y 5 VDC
CONCLUSIONES

 Con el trabajo se aprende a identificar cómo funcionan los sensores

electrónicos los cuales son muy utilizados en el día a día, la implementación de
este trabajo ayuda a ampliar más los conocimientos en el área del ingeniero
civil.
