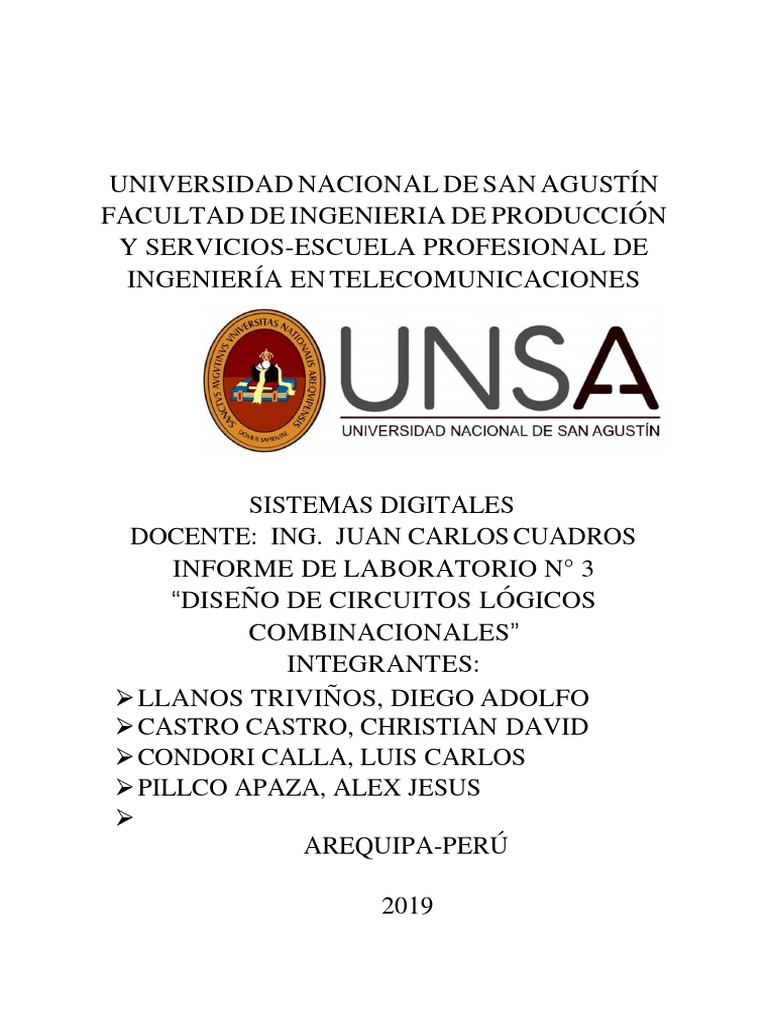

UNIVERSIDAD NACIONAL DE SAN AGUSTÍN

FACULTAD DE INGENIERIA DE PRODUCCIÓN

Y SERVICIOS-ESCUELA PROFESIONAL DE
INGENIERÍA EN TELECOMUNICACIONES

SISTEMAS DIGITALES
DOCENTE: ING. JUAN CARLOS CUADROS
INFORME DE LABORATORIO N° 3
“DISEÑO DE CIRCUITOS LÓGICOS
COMBINACIONALES”
INTEGRANTES:
 LLANOS TRIVIÑOS, DIEGO ADOLFO
 CASTRO CASTRO, CHRISTIAN DAVID
 CONDORI CALLA, LUIS CARLOS
 PILLCO APAZA, ALEX JESUS

AREQUIPA-PERÚ

2019
Diseño de Circuitos Lógicos
Combinacionales
 Diseño de CLC
• El problema del diseño o síntesis consiste en
determinar un circuito que cumpla con unas
determinadas especificaciones, tanto de
comportamiento como de funcionalidad. Este
problema se puede dividir en dos partes:
1. Obtención de la función de conmutación que
cumpla la funcionalidad deseada.
2. Obtención de los circuitos que implementa
dicha función con el comportamiento deseado.
 Procedimiento
1° Interprete el problema y establezca una tabla
de verdad para describir su operación

2° Escriba el termino AND (producto) para cada

caso en el que la salida sea 1

3° Escriba la SOP para la salida

4° Simplifique la expresión de salida si es

posible

5° Implemente el circuito para la expresión

final simplificada
 PROBLEMA
• Diseñar un circuito lógico para generar una
salida a nivel ALTO si y sólo si la entrada,
representada por un número binario de 4 bits,
es mayor que doce o menor que tres.
• Dibuje y simule el diagrama lógico.
 PROBLEMA
• El dibujo de la figura representa un depósito de enfriamiento de un líquido que
desprende gases no nocivos. El líquido entra por la tubería de Entrada y sale por la
de Salida. En condiciones normales el enfriamiento se realiza con la válvula de
escape (VEscape) cerrada. La presión del depósito es vigilada por un presostato
que da una salida binaria comprendida entre 0 y 10 (el presostato no utiliza los
valores comprendidos entre 11 y 15). Se dispone además de tres pilotos para
clasificar la presión indicada por el presostato:
– VAlta se enciende si la presión indicada por el presostato supera el valor 8.
– VMedia se enciende si la presión está entre 5 y 8, ambos inclusive.
– VBaja se enciende si la presión está por debajo de 5.

La válvula de escape VEscape se abre si está encendido VAlta o VBaja.

Implementar un sistema digital que implemente el control de los tres pilotos y la válvula
de escape
 PROBLEMA

El dibujo de la figura representa un depósito de enfriamiento de un líquido que desprende gases no nocivos. El líquido
entra por la tubería de Entrada y sale por la de Salida. En condiciones normales el enfriamiento se realiza con la válvula
de escape (VEscape) cerrada. La presión del depósito es vigilada por un presostato que da una salida binaria
comprendida entre 0 y 10 (el presostato no utiliza los valores comprendidos entre 11 y 15). Se dispone además de tres
pilotos para clasificar la presión indicada por el presostato:

– VAlta se enciende si la presión indicada por el presostato supera el valor 8.

– VMedia se enciende si la presión está entre 5 y 8, ambos inclusive.

– VBaja se enciende si la presión está por debajo de 5.

La válvula de escape VEscape se abre si está encendido VAlta o VBaja. Implementar un sistema digital que implemente
el control de los tres pilotos y la válvula de escape.

SOLUCIÓN:

-Como el presostato no utiliza los valores comprendidos entre el 11-15 la tabla de verdad se realiza de la siguiente
manera:
-Luego de realizada la tabla de verdad se hallan las ecuaciones lógicas de cada piloto y de la válvula de escape mediante
los mapas de KARNAUGH.
-Ahora implementamos el circuito mediante compuertas lógicas en base a las condiciones proporcionadas
-Simulación en PROTEUS con las condiciones dadas.

-Como se observa:

La entrada corresponde al bit de posición 1 el cual es 0001 que en las condiciones que nos da nos dice que la V.
BAJA se enciende si la presión está por debajo de 5 en este caso la presión esta en 1 por tanto se enciende y
nos da una SALIDA ALTA(1) como se observa .También se observa que la V.ESCAPE se abre puesto que en sus
condiciones dadas nos dice que basta con que este encendida la V.ALTA o la V.BAJA para que se abra en este caso
la única válvula abierta es la V.BAJA por tanto se abre.Se cumple para todas las combinaciones de los bit
en uso.

UNIVERSALIDAD DE LAS COMPUERTAS NOR Y NAND

Todo circuito logico combinacional puede ser expresado en base solamente a las compuertas NOR y
NAND como veremos a continuacion:

CIRCUITO LOGICO COMBINACIONAL-COMPUERTAS NOR

SIMULACION EN PROTEUS:
CIRCUITO LOGICO COMBINACIONAL-COMPUERTAS NAND
CIRCUITO EQUIVALENTE:
SIMULACION EN PROTEUS:
