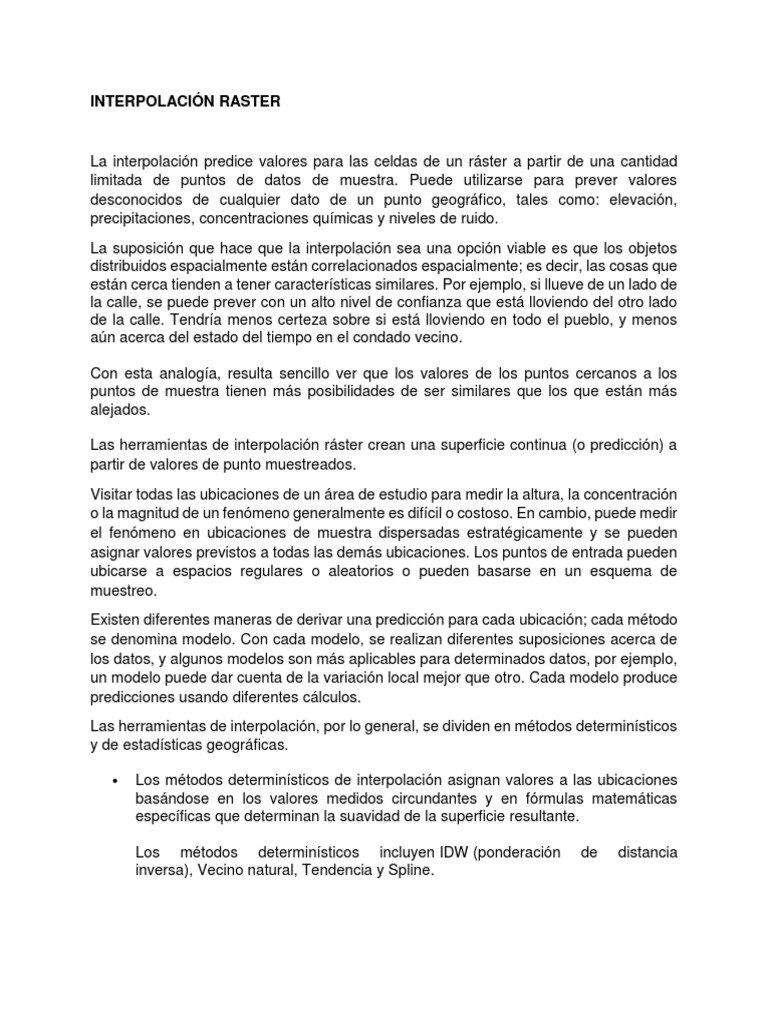

INTERPOLACIÓN RASTER

La interpolación predice valores para las celdas de un ráster a partir de una cantidad
limitada de puntos de datos de muestra. Puede utilizarse para prever valores
desconocidos de cualquier dato de un punto geográfico, tales como: elevación,
precipitaciones, concentraciones químicas y niveles de ruido.
La suposición que hace que la interpolación sea una opción viable es que los objetos
distribuidos espacialmente están correlacionados espacialmente; es decir, las cosas que
están cerca tienden a tener características similares. Por ejemplo, si llueve de un lado de
la calle, se puede prever con un alto nivel de confianza que está lloviendo del otro lado
de la calle. Tendría menos certeza sobre si está lloviendo en todo el pueblo, y menos
aún acerca del estado del tiempo en el condado vecino.

Con esta analogía, resulta sencillo ver que los valores de los puntos cercanos a los
puntos de muestra tienen más posibilidades de ser similares que los que están más
alejados.

Las herramientas de interpolación ráster crean una superficie continua (o predicción) a

partir de valores de punto muestreados.
Visitar todas las ubicaciones de un área de estudio para medir la altura, la concentración
o la magnitud de un fenómeno generalmente es difícil o costoso. En cambio, puede medir
el fenómeno en ubicaciones de muestra dispersadas estratégicamente y se pueden
asignar valores previstos a todas las demás ubicaciones. Los puntos de entrada pueden
ubicarse a espacios regulares o aleatorios o pueden basarse en un esquema de
muestreo.
Existen diferentes maneras de derivar una predicción para cada ubicación; cada método
se denomina modelo. Con cada modelo, se realizan diferentes suposiciones acerca de
los datos, y algunos modelos son más aplicables para determinados datos, por ejemplo,
un modelo puede dar cuenta de la variación local mejor que otro. Cada modelo produce
predicciones usando diferentes cálculos.
Las herramientas de interpolación, por lo general, se dividen en métodos determinísticos
y de estadísticas geográficas.

 Los métodos determinísticos de interpolación asignan valores a las ubicaciones

basándose en los valores medidos circundantes y en fórmulas matemáticas
específicas que determinan la suavidad de la superficie resultante.

Los métodos determinísticos incluyen IDW (ponderación de distancia

inversa), Vecino natural, Tendencia y Spline.
  Los métodos de estadísticas geográficas están basados en modelos estadísticos
que incluyen la autocorrelación (la relación estadística entre los puntos medidos).
Gracias a esto, las técnicas de estadística geográfica no sólo tienen la capacidad
de producir una superficie de predicción, sino que también proporcionan alguna
medida de certeza o precisión de las predicciones.

Las herramientas de interpolación restantes, De topo a ráster y De topo a ráster por

archivo, utilizan un método de interpolación diseñado específicamente para crear
superficies continuas a partir de líneas de curvas de nivel, y los métodos también
contienen propiedades favorables para crear superficies para el análisis hidrológico.

Ejemplo -> Interpolar una superficie de elevación

Un uso común de la interpolación de punto es crear una superficie de elevación a partir

de un conjunto de mediciones de muestra.
En el siguiente gráfico, cada símbolo de la capa de punto representa una ubicación donde
se midió la elevación. Al interpolar, se prevén los valores de cada celda entre estos
puntos de entrada.

Datos de punto de elevación de entrada Superficie de elevación interpolada

TIN (TRIANGULATED IRREGULAR NETWORK)

Las redes irregulares de triángulos son un medio digital para representar la morfología
de la superficie. Las TIN son una forma de datos geográficos digitales basados en
vectores y se construyen mediante la triangulación de un conjunto de vértices (puntos).
Los vértices están conectados con una serie de aristas para formar una red de triángulos.
Existen diversos métodos de interpolación para formar estos triángulos, como la
triangulación de Delaunay o el orden de distancias. ArcGIS es compatible con el método
de triangulación de Delaunay.
Las aristas de los TIN forman facetas triangulares contiguas y no superpuestas que se
pueden utilizar para capturar la posición de entidades lineales que juegan un papel
importante en una superficie, como cadenas montañosas o arroyos. A continuación
encontrará unos gráficos en los que se pueden ver los nodos y aristas de un TIN
(izquierda) y los nodos, bordes y caras de un TIN (derecha).
Un TIN requiere que las unidades estén en pies o metros, no en grados decimales. Las
triangulaciones de Delaunay no son válidas cuando se construyen con coordenadas
angulares de sistemas de coordenadas geográficas.

CONCEPTOS DE SUPERFICIE BASADOS EN TIN

 Nodos

Los nodos son los elementos fundamentales de un TIN. Los

nodos se originan a partir de los vértices de puntos y línea
contenidos en las fuentes de datos de entrada. Cada uno de
los nodos se incorpora a la triangulación TIN. Cada uno de
los nodos en el modelo de superficie TIN debe tener un valor
z.

 Aristas

Cada uno de los nodos se une a su vecino más cercano por medio de bordes para formar
triángulos, lo que cumple el criterio de Delaunay. Cada uno
de los bordes tiene dos nodos, pero un nodo puede tener dos
o más bordes. Dado que los bordes tienen un nodo con un
valor z en cada extremo, es posible calcular una pendiente a
lo largo del borde desde un nodo al otro.

 Triángulos

Cada faceta triangular describe el comportamiento de una

parte de la superficie TIN. Los valores de las coordenadas x,
y y z de los tres nodos del triángulo se pueden utilizar para
obtener información acerca de la faceta, como por ejemplo la
pendiente, la orientación, el área de la superficie y la longitud
de la superficie. Considerando todo el conjunto de triángulos
como un todo es posible derivar información adicional acerca de la superficie, lo que
incluye el volumen, los perfiles de la superficie y el análisis de visibilidad.
  Envoltura

La envoltura de un TIN está formada por uno o más polígonos

que contienen todo el conjunto de puntos de datos utilizados
para construir el TIN. Los polígonos de envoltura definen la
zona de interpolación del TIN. Dentro o en el borde de los
polígonos de envoltura, es posible interpolar valores z de
superficie, llevar a cabo el análisis y generar visualizaciones
de superficie. Fuera de los polígonos de envoltura no es posible derivar información
acerca de la superficie. La envoltura de un TIN puede estar formada por uno o más
polígonos que pueden ser no convexos.

 Topología

La estructura topológica de un TIN está definida manteniendo la información que define

los nodos de cada triángulo, los números de borde, el tipo y la adyacencia con los demás
triángulos. Para cada triángulo, un TIN registra:

 El número de triángulo
 Los números de cada triángulo adyacente
 Los tres nodos que definen el triángulo
 Las coordenadas x, y de cada nodo
 Los valores z de la superficie de cada nodo
 El tipo de borde de cada borde de triángulo (abruptos o uniformes)

Además, el TIN mantiene una lista de todos los bordes que forman la envoltura del TIN
y la información que define la proyección del TIN y las unidades de medida.

¿CÓMO SE ALMACENA UN TIN?

Al igual que una cobertura, el TIN se almacena como un directorio de archivos. Un

directorio TIN está formado por siete archivos que contienen información acerca de la
superficie TIN. Estos archivos están codificados en formato binario y no son legibles por
visualizadores de texto estándar o programas de edición.
Límite máximo de datos

Considere limitar el número de nodos cargados en el TIN desde las funciones de entrada
a unos pocos millones para mantener la usabilidad adecuada y el rendimiento de la
pantalla. El número máximo de nodos admitidos por un TIN varía en relación con los
recursos de memoria libres y contiguos en el sistema. De diez a quince millones de nodos
generalmente representan el tamaño más grande que se puede lograr en condiciones
normales de operación en plataformas Windows de 32 bits. Los conjuntos de datos más
grandes se representan mejor utilizando un terreno.
VENTAJAS
Las entidades de entrada utilizadas para crear un TIN permanecen en la misma posición
que los nodos o las aristas del TIN. Esto permite a un TIN conservar toda la precisión de
los datos de entrada al mismo tiempo que modela los valores entre los puntos conocidos.
Puede incluir entidades localizadas con precisión en una superficie, como picos de
montañas, carreteras y arroyos, utilizándolos como entidades de entrada a los nodos del
TIN.
Posibilidad de describir la superficie a un nivel distinto de resolución.
Eficiencia en el almacenamiento de datos.
Permiten la incorporación de líneas de ruptura de las pendientes (como ríos, carreteras
y picos de montañas.), lo cual da lugar a una mayor precisión en el cálculo.
DESVENTAJAS
Los modelos de TIN son mucho menos generalizados que los modelos de superficie
ráster y tienden a ser más caros de construir y procesar. El coste de obtener buenos
datos de origen puede ser elevado y el procesamiento de las TIN tiende a ser menos
eficaz que el procesamiento de datos ráster debido a la compleja estructura de datos.
En muchas ocasiones requiere una inspección visual y un control manual de la red.
APLICACIONES
Las TIN se suelen utilizar para el modelado de alta precisión de áreas más pequeñas,
como en aplicaciones de ingeniería, donde resultan útiles porque permiten realizar
cálculos de área planimétrica, área de superficie y volumen.
Son apropiados para aplicaciones de mapeo de baja escala donde no se requiere
precisión, ni es necesario representar con exactitud elementos de la superficie

Cálculo volumétrico para el diseño de carreteras

Estudios de drenaje para desarrollo territorial

Generación de curvas de nivel de alta precisión

Visión en perspectiva de edificios sobre el terreno

BIBLIOGRAFÍA
https://pro.arcgis.com/es/pro-app/tool-reference/3d-analyst/an-overview-of-the-raster-
interpolation-toolset.htm
https://pro.arcgis.com/es/pro-app/tool-reference/3d-analyst/understanding-interpolation-
analysis.htm
http://desktop.arcgis.com/es/arcmap/10.3/manage-data/tin/fundamentals-of-tin-
surfaces.htm
https://desktop.arcgis.com/es/arcmap/latest/extensions/3d-analyst/tin-based-surface-
concepts.htm

ejemplo de tin en ArcGIS

imagen 1: Delimitación de una cuenca en ArcGIS.
https://acolita.com/crear-tin-avanzado-con-curvas-de-nivel-en-arcgis/
https://www.fing.edu.uy/inco/cursos/sig/clases/Tin311001.PDF
file:///C:/Users/User/Downloads/Dialnet-
GeneracionDeModelosDeElevacionDigitalDEMAPartirDel-4835424.pdf
