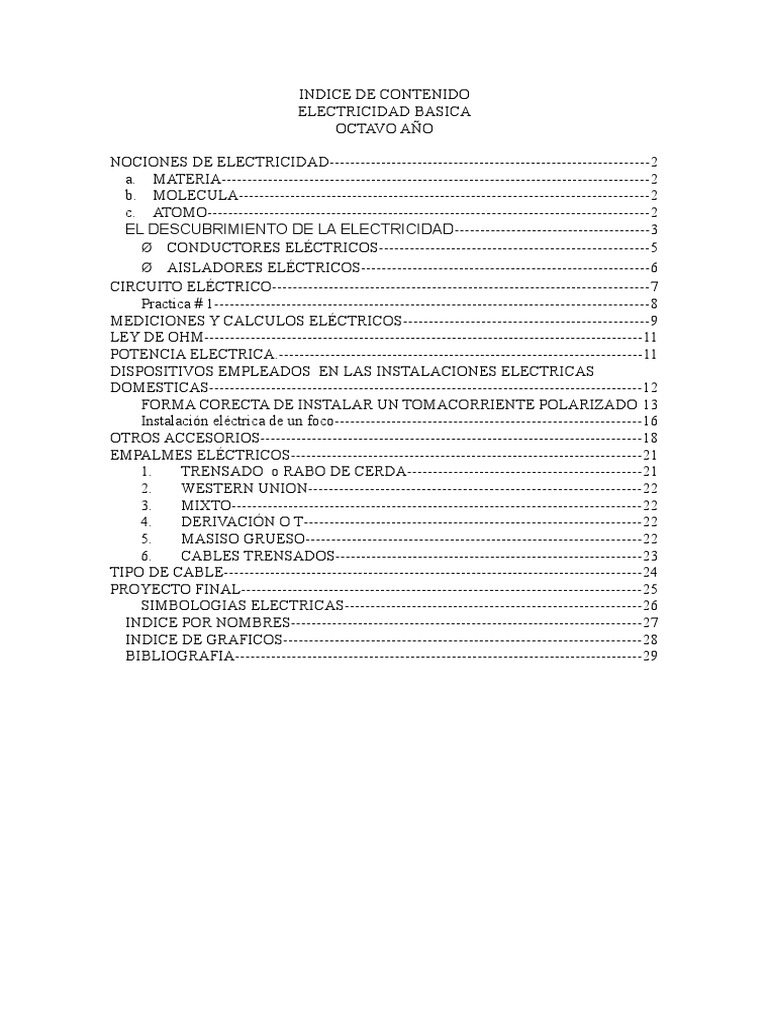

INDICE DE CONTENIDO

ELECTRICIDAD BASICA
OCTAVO AÑO

NOCIONES DE ELECTRICIDAD--------------------------------------------------------------2
a. MATERIA-----------------------------------------------------------------------------------2
b. MOLECULA-------------------------------------------------------------------------------2
c. ATOMO-------------------------------------------------------------------------------------2
EL DESCUBRIMIENTO DE LA ELECTRICIDAD--------------------------------------3
Ø CONDUCTORES ELÉCTRICOS----------------------------------------------------5
Ø AISLADORES ELÉCTRICOS--------------------------------------------------------6
CIRCUITO ELÉCTRICO-------------------------------------------------------------------------7
Practica # 1------------------------------------------------------------------------------------8
MEDICIONES Y CALCULOS ELÉCTRICOS-----------------------------------------------9
LEY DE OHM-------------------------------------------------------------------------------------11
POTENCIA ELECTRICA.----------------------------------------------------------------------11
DISPOSITIVOS EMPLEADOS EN LAS INSTALACIONES ELECTRICAS
DOMESTICAS------------------------------------------------------------------------------------12
FORMA CORECTA DE INSTALAR UN TOMACORRIENTE POLARIZADO 13
Instalación eléctrica de un foco-----------------------------------------------------------16
OTROS ACCESORIOS--------------------------------------------------------------------------18
EMPALMES ELÉCTRICOS--------------------------------------------------------------------21
1. TRENSADO o RABO DE CERDA---------------------------------------------21
2. WESTERN UNION----------------------------------------------------------------22
3. MIXTO-------------------------------------------------------------------------------22
4. DERIVACIÓN O T-----------------------------------------------------------------22
5. MASISO GRUESO-----------------------------------------------------------------22
6. CABLES TRENSADOS-----------------------------------------------------------23
TIPO DE CABLE---------------------------------------------------------------------------------24
PROYECTO FINAL-----------------------------------------------------------------------------25
SIMBOLOGIAS ELECTRICAS---------------------------------------------------------26
INDICE POR NOMBRES--------------------------------------------------------------------27
INDICE DE GRAFICOS---------------------------------------------------------------------28
BIBLIOGRAFIA-------------------------------------------------------------------------------29
 ELECTRICIDAD BASICA

NOCIONES DE ELECTRICIDAD

1. CORRIENTE ELECTRICA

a. MATERIA
Es todo aquello que puede ser percibido por nuestro sentido y ocupa un
lugar en el espacio: los metales, los gases, los líquidos, están formados por
moléculas.

Agua Moléculas hidrogeno + oxigeno

FIGURA 1 Composición del agua

b. MOLECULA
Es la parte más pequeña en que puede dividirse la materia, sin que pierda
sus características físicas y químicas. Esta compuesto por átomos.

FIGURA 2 Composición de varios elementos

c. ATOMO
Es la parte más pequeña en que puede dividirse un elemento, esta
compuesto de protones, neutrones y electrones.

FIGURA 3 Composición del átomo

OCTAVO AÑO 2
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

FIGURA 4 Descomposición de un atomo

Un átomo en estado natural tiene el mismo número de electrones y protones

por lo cual decimos que es eléctricamente neutro (carga positiva y negativa
iguales)
Cuando se rompe el equilibrio existente entre electrones y protones, dicho
cuerpo queda cargado eléctricamente:

 Con carga negativa se ha ganado electrones

 Con carga positiva se ha perdido electrones

EL DESCUBRIMIENTO DE LA ELECTRICIDAD

La palabra electricidad deriva del griego "elektron" que significa "ámbar". Tales
de Mileto (600 años A.C.) descubrió que, frotando una varilla de ámbar con un
paño, aquélla atraía pequeños objetos como cabellos, plumas, etc. Se dice que
la varilla se ha electrizado.
No todas las materias poseen la propiedad de cargarse de electricidad y,
aunque lo hagan, pueden comportarse de distintas maneras. El siguiente
experimento explicará estas diferencias:

Fig. 1.1
OCTAVO AÑO 3
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

Se construye un péndulo con una bolita de médula de saúco y un hilo. Si ahora

se le acerca una varilla de ámbar previamente cargada de electricidad (por
frotamiento), la bolita se acerca a la varilla, pero en el momento que la toca, se
siente repelida.
La explicación es la siguiente:
Inicialmente, la bolita estaba descargada y la varilla cargada. La varilla atrae la
bolita. (Por tener cargas de distinto signo). Cuando se tocan, parte de la
electricidad de la varilla pasa al péndulo cargándolo; (ya tienen cargas del
mismo signo) entonces se repelen. El péndulo está cargado. Si ahora se le
aproxima otra varilla cargada por frotamiento, pero de vidrio, aquel será atraído
hacia esta.

De esta experiencia se deduce:

Que existen dos tipos de electricidad: la que adquiere el vidrio y la que

adquiere el ámbar.
Que la electricidad del mismo signo se repele, y de distinto tipo se atrae. Para
distinguir estos dos tipos, se les da el nombre de "positivo" (+) y "negativo" (-).
Los fenómenos eléctricos encuentran su explicación en la Teoría Atómica.

2. ENERGIA

FIGURA 5 Planta Termica

OCTAVO AÑO 4
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

La energía puede existir en muchas formas diferentes: mecánica, eléctrica,

calorífica, luminosa, física, según una ley fundamental, esos diferentes tipos de
energía no puede crearse ni tampoco destruirse, sin embargo, pueden
transformarse fácilmente unos en otros.

LA ENERGIA ES LA CAPACIDAD PARA REALIZAR UN TRABAJO

El volante en rotación de un motor a gasolina se convierte en movimiento

cuando entra en funcionamiento convirtiéndose en energía mecánica; la piedra
arrojada por un muchacho contiene energía en movimiento; la energía
mecánica unida a una correa de un generador se convierte en energía
eléctrica; el calor del foco es energía calorífica; la pila seca se convierte en
energía química; el sonido es una forma de energía, porque las ondas sonoras
son en realidad movimientos vibratorios del aire. Una de las energías mas
importantes es la energía radiante que se transmite a través del vacío absoluto,
es la energía radiante o radiación la que puede transmitir señales de radio y
rayos x, del sol nos llega la luz que recorre 150 millones de kilómetros de
espacio vacío.

LA ELECTRICIDAD EN MOVIMIENTO ES LA MAYOR FUERZA EXISTENTE EN

EL MUNDO.

3. CONDUCTORES Y AISLADORES

Se llaman conductores los cuerpos o materias que se dejan pasar

relativamente bien un fluido eléctrico a través de su masa, y aisladores los que
por el contrario no dejan pasar la corriente.

OCTAVO AÑO 5
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

Conductor

FIGURA 6 Partes de un conductor

Ø CONDUCTORES ELÉCTRICOS

Toda material en la que una diferencia de tensión eléctrica puede separar

cantidades relativamente grandes de electrones de los átomos y hacer que los
electrones se muevan en una corriente constante a través de ella, es conocida
con el nombre de conductor eléctrico.

Los conductores mas utilizados en la actualidad son el cobre (Cu) por la

facilidad de trasportar corriente y por su bajo costo le sigue en importancia el
aluminio (Al) y después el acero.
La fuerza o tensión eléctrica se mide en voltios, de allí que para que un foco de
100 W es una fuerza de 110 V la pila seca produce 0.5 Voltios una batería de
automotores es de 12V.
En el siguiente cuadro podemos ver la cantidad de electrones que se mueven
cuando pasa una corriente eléctrica.

Plata ……………………….1058 plomo …………………………… 84

Cobre……………………...1000 plata alemana……………………52
Oro …………………………706 Acero puro ………………………38
Aluminio……………………610 Fundición……………………….. 20
Zinc…………………………295 Mercurio………………………….17

Ø AISLADORES ELÉCTRICOS
Si dos alambres de cobre, o dos conductores, se tocarían mientras están
recorridos por una corriente eléctrica se produciría un corto circuito, por ello se
hace necesario el uso de los aisladores, todo material que no es conductor se
dice es un aislador .entre los más utilizados son: porcelana, papel, mica,
caucho, PVC

Ø SEMICONDUCTORES

OCTAVO AÑO 6
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

4. LA CORRIENTE ELECTRICA

Corriente eléctrica es el paso de electrones a través de un conductor

La corriente eléctrica es transmisión de energía (se desplaza

aproximadamente a 300.000 Km x Seg.), y debe de existir necesariamente un
circuito que permita este flujo constante de electrones.

FIGURA 7 Conductor

Una fuente externa provoca el paso de electrones de un átomo a otro.

5. FUENTES QUE PRODUCEN ENERGIA ELECTRICA.

Hemos dicho que la energía se la puede producir de diferentes formas:

Mecánica, Eléctrica, química, en todas ellas se puede obtener electricidad,
pero para producir en gran escala se necesitan de generadores de corriente, la
más usada es la corriente alterna (CA o AC) varía en intervalos periódicos,
tanto en magnitud como en sentido y dirección.

+ +

CA _
FIGURA 8 CA

La corriente continua, no presenta variación en magnitud, ni en sentido, es la

usada en los acumuladores de corriente conocidas como pilas o baterías y su
onda grafica es como la representada a continuación.

FIGURA 9 CC

OCTAVO AÑO 7
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

CIRCUITO ELÉCTRICO

Interruptor

Conductor

Fuente V
110 V motor

A
FIGURA 10 Circuito Eléctrico

6. Circuito Eléctrico.

Un circuito eléctrico es la trayectoria conductora completa por donde circula

una corriente eléctrica.
Se compone por lo menos, de cuatro elementos que encontramos en el
circuito anterior.

Generador o toma de energía; un Consumidor que pueda convertir la energía

eléctrica en alguna otra forma de energía como energía química, calor, luz
movimiento mecánico; debe incluir un conductor continuo por el cual pueda
pasar la electricidad desde la fuente que origina; tiene que incluir una
trayectoria conductora continua que permita el retorno de la energía desde el
aparato que la produce hasta el que la recibe.

Se pueden agregar dispositivos los cuales nos permitan medir voltaje o

amperaje en el primer caso, el voltímetro dentro de un circuito se lo conectará
en paralelo y si es un amperímetro se conectará en serie; como se puede ver
en el circuito antes mencionado.

OCTAVO AÑO 8
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

Practica # 1
Realización de un sistema eléctrico típico

MATERIALES

1 tablero 20 x 30
1 boquilla
1 foco
1 interruptor sencillo sobrepuesto
5 mts cable # 16 x 2
1 enchufe

FIGURA 11 Diagrama de alumbrado eléctrico

PRACTICA # 2
Intencidad de luz
MATERIALES
2 interuptores sencillos
1 diodo
1boquilla grande
1 foco de 60W

FIGURA 12 Intencidad de luz

OCTAVO AÑO 9
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

MEDICIONES Y CALCULOS ELÉCTRICOS

Es importante antes de continuar, familiarizarnos con términos eléctricos que

son necesarios aplicar y conocer cuando trabajamos con electricidad y son:

Energía (E).- es la diferencia de potencial que causa el paso de un columbio

para producir un joule de trabajo, en otras palabras voltio es la diferencia de
potencial eléctrico que existe entre 2 puntos de un circuito, por el cual circula
una corriente de un amperio, cuando la potencia desarrollada entre dos puntos
es de un vatio. Su símbolo V
El instrumento para medir se llama voltímetro
Intensidad (I).- es la cantidad de electrones que circulan por el conductor en
una unidad de tiempo. Consumo de la maquina o equipo en pleno trabajo se
mide en Amperios su símbolo es A. El instrumento de medición es el
Amperímetro
Potencia Eléctrica (P).- Es el Trabajo eléctrico que se realiza en una unidad
de tiempo, su unidad es el vatio W El instrumento de medición es el Vatimetro.

7. RESISTENCIA ELECTRICA

Resistencia (R) .- es la oposición o dificultad que ofrece un conductor al paso

de la corriente eléctrica su unidad es el ohmio y se lo representa con la letra
omega . Su instrumento de medición es el Ohmetro.

Para medir grandes resistencias, aislamientos de los conductores y fugas a

tierras especialmente cuando las bobinas estas sometidas a humedad o en
contacto directo con el agua (bombas sumergibles). Utilizamos el MEGGER.
Hay 3 elementos importantes que intervienen cuando realizamos un trabajo
eléctrico que hay que tener en cuenta donde toma vital importancia la
resistencia como son:

La longitud, porque a mayor distancia mayor resistencia

La sección o calibre dará como resultado menor resistencia.
Coeficiente de resistividad, depende de las características del material en
este caso el cobre tiene un valor de 0.0172 /m/mm2 para el aluminio 0.028
/m/mm2.

Hemos dicho antes que la corriente eléctrica consiste en electrones en .

movimiento que han sido separados temporalmente de los átomos y
que se desplazan entre los átomos a medida que pasan por el
conductor. El grado de oposición a la circulación de los electrones
depende en gran parte de la estructura del conductor; en otras 8.
palabras, de la clase de material de que está hecho el conductor 8.
8.
8.
RESISTENCIA DE LOS CONDUCTORES

OCTAVO AÑO 10
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

Hemos dicho varias veces que la

resistencia de un conductor
depende en gran parte de sus
materiales. Cuando hablamos del
movimiento de los electrones
indicamos algunos materiales por
el orden de la facilidad con que los
electrones circulan por ellos. Lo
tratamos cuando hablamos de la
resistencia, es evidente que el
material (plata) que permite el paso
más libre de la corriente debe tener
la resistencia mínima y que los
materiales que permiten el paso de
corriente menores cuando se les
aplica una diferencia de tensión
dada deben tener resistencias
mayores.
FIGURA 13 Movimiento de electrones

La resistencia en ohmios de un conductor depende de otras cosas aparte de su

material. Recordemos los factores que determinan la resistencia:

El material de que está hecho el conductor.

La longitud del conductor.
El área de la sección transversal del conductor.
La temperatura del conductor

9. CIRCUITOS EN SERIE Y PARALELO.

Cuando en un circuito cada una de sus elementos van pasando por cada parte
del mismo, se denomina circuito en serie, cuando las partes conectadas de un
circuito de modo que toda la corriente que pasa por una de ellas tiene que
pasar también por todas las demás , se dice que estas partes están conectadas
en serie.

Serie

Paralelo

LEY DE OHM
OCTAVO AÑO 11
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

Esta es una regla que ayuda a resolver problemas electrónicos y que son
aplicables en corriente alterna.

La ley dice: “que la diferencia de tensión a través de un circuito o de cualquier

parte del circuito se duplica, la corriente se duplicará, y que una diferencia de
tensión la mitad baja producirá la mitad de corriente, en otras palabras La
intensidad es directamente proporcional a la tensión e inversamente
proporcional a la resistencia”.

Su formula es I=E
R

APLICACIÓN.

Tenemos un circuito que se alimenta de 110 v tenemos una resistencia de 800

ohmios encontrar su intensidad
Conociendo la intensidad de un circuito de 12 A y el voltaje de 220 v hallar su
resistencia.
en un circuito encontramos un consumo de 12 A y una resistencia de 1200
queremos conocer que voltaje esta circulando.

POTENCIA ELECTRICA.

Energía es la capacidad de producir trabajo, el trabajo mecánico se realiza

cuando utilizamos cualquier tipo de energía para producir movimiento de un
cuerpo en reposo, o para aumentar o reducir movimiento en un cuerpo que ha
estado en reposo.

La potencia mecánica, es la velocidad con que se realiza un trabajo, o sea, el

trabajo efectuado por unidad de tiempo, aquí nos ocuparemos de la potencia
eléctrica que es la capacidad o fuerza para ejecutar una acción.

La formula de potencia eléctrica es: W= E X I.

APLICACIONES.

Una plancha absorbe 6 amperios al estar funcionado a 110 v averiguar su

potencia.
Una consume prendida 1,5 a y vemos que esta marcada con 150 W cual será
la diferencia de tensión en sus puntas.
Si la lámpara anterior conocemos su tensión 110v y su potencia de 150w
averigüemos su intensidad

OCTAVO AÑO 12
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

DISPOSITIVOS EMPLEADOS EN LAS INSTALACIONES

ELECTRICAS DOMESTICAS

10. PANELES ELÉCTRICOS

Un panel eléctrico es la parte más importante cuando

realizamos un trabajo eléctrico pues el va a controlar
todo el sistema que vamos a utilizar.
En el mercado encontramos paneles de 220 para instalar
desde 2 a 40 breakers

FIGURA 14 Caja de Breakers

11. BREAKERS

Es un dispositivo que sirve para controlar los corto circuitos anteriormente se

utilizaban los bipolares pero eran
problemáticos porque había inconvenientes
como el que se fundían los fusibles o existían
recalentamiento de las cuchillas provocando
incluso exceso en el consumo eléctrico.

Un breakers esta diseñado para actuar en el

momento que se produce una sobrecarga
siempre y cuando la misma este en el rango
de disparo para ello obtenemos de la placa del
motor o empleando las formulas de potencia
aprendidas anteriormente, un mal calculo
también puede provocar que nuestra
instalación o los conductores se recalienten.

Un elemento utilizado en nuestros paneles es

el porta fusible, es un elemento de protección
muy importante y es empleado únicamente
para los circuitos de mando.

FIGURA 15 Breakers

12.Tomacorrientes

Es uno de los elementos más utilizados cuando se trata de realizar diversas

instalaciones eléctricas tiene como fin recibir los enchufes de los diferente
equipos eléctricos sean estos resistivos, mecánicos, caloríficos, etc.
Para ello se utilizan tomacorrientes polarizados, se los reconoce fácilmente por
sus tres orificios, uno redondo, y 2 planos el largo alojará el conductor neutro y
el corto a la fase.
Hay diferentes modelos de tomacorrientes según las necesidades: colgante de
caucho. Sobrepuestos y empotrados de cocina, ojo chino, etc

OCTAVO AÑO 13
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

FORMA CORECTA DE INSTALAR UN TOMACORRIENTE

POLARIZADO

FIGURA 16 Instalación de un tomacorriente

13.Interruptores ( swich)

Son dispositivos empleados como su nombre lo indica para interrumpir la

corriente y detener una maquina o apagar un juego de lámparas o equipo.

Entre los más utilizados están:

Ø Pulsadores
Utilizados en tableros eléctricos y el mas común el utilizado en timbres, los
pulsadores NC son normalmente cerrados y los NO normalmente abierto

Ø Prendido y apagado ( dos vías)

Son los mas comunes y mas utilizados a diferencia de los conmutadores
que se activan cuando se los presiona estos mantiene su posición sea esta
de ON – Off prendido y apagado

OCTAVO AÑO 14
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

FIGURA 17 Interruptor de 2 vias

FIGURA 18 Instalación de interruptor

Ø Conmutadores (tres vías)

Son en forma y diseño iguales a los interruptores a diferencia que estos
tiene tres posiciones y se los utiliza para casos especiales de alumbrado,
permitiendo apagar o prender una luminaria desde 2 puntos diferentes
como veremos en el siguiente diagrama:

FIGURA 19 Interruptor Conmutador

14. EL alumbrado incandescente

La energía eléctrica puede ser un manantial de luz por uno de los procedimientos
siguientes:

Ø El arco eléctrico
Ø La lámpara incandescente
Ø El tubo luminiscente
Ø La lámpara fluorescente

Entre estos tipos de alumbrado eléctrico retengamos la lámpara incandescente que es

usualmente utilizada.

La lámpara incandescente llamada comúnmente foco esta compuesta de:

1. Bombillo de cristal
2. Tensión potencia y marca
3. Filamento de Tungsteno en espiral

OCTAVO AÑO 15
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

4. La atmósfera gaseosa ( argón, nitrógeno, etc.) tiene por objeto evitar la

vaporización del filamento y aumentar el rendimiento de la lámpara
5. Botón
6. Ganchos de molibdeno
7. Níquel
8. Dumet
9. Cobre
10. Casquillo de latón
11. Contacto
12. Cemento vitrito

FIGURA 20 Partes de un bombillo eléctrico

FIGURA 21 TIPOS DE FOCOS

OCTAVO AÑO 16
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

Instalación eléctrica de un foco

FIGURA 22 Conexión de un Foco

En el grafico podemos observar la correcta instalación de un alumbrado

eléctrico, la mala instalación podrá causar que la persona que haga un
reemplazo del foco sufra una descarga eléctrica; el neutro se conecta directo a
la boquilla y la fase pasará primero por el interruptor y luego al otro punto de la
boquilla.

Como se produce la luz

El paso de la corriente eléctrica por un conductor de pequeña sección tiene por

efecto calentarlo, el tungsteno de aproximadamente 0,01 mm alcanza una
temperatura de 2500 ºC correspondiente al blanco incandescente y a la
emisión de una luz visible.

15.LAMPARAS FLUORESCENTES

FIGURA 23 Lámpara Fluorescentes

El alumbrado fluorescente es un adelanto revolucionario, la razón de su

popularidad hoy a más del ahorro en el consumo de luz es que una parte muy
considerable de la energía empleada produce luz y sólo una parte
relativamente pequeña produce calor. Un foco de 40W produce 740 lumen
entretanto una lámpara de 40W produce 2100 lúmenes. Otra de las ventajas
que se aproximan a la luz del día mientras que el foco encandelilla

OCTAVO AÑO 17
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

Como funciona una lámpara fluorescente?

FIGURA 24 Partes de una lámpara fluorescente

Son tubos de cristal rectos, redondos, en espiral que tiene en sus extremos
laminas metálicas con dos clavijas de contacto en los extremos, y los llamados
focos ahorradores que vienen con el casquillo estándar llamado de Edinson por
su fabricante e inventor; las hay de 15, 20 40 W referiremos en detalle las de
tubos largos, en su interior esta lleno de gas argón y hay una pequeña gota de
mercurio que es vaporizado por el calor de los filamentos y que proporciona así
un camino con una resistencia bastante baja para el paso de los electrones de
un filamento a otro. El interior del tubo de la lámpara esta revestido de una
delgada capa de sustancia llamadas fósforos que son las que al chocar con los
electrones se produce la luz.

FIGURA 25 Arranque y porta lámpara

Pero para que funciones no se les aplica corriente directa como los focos sino
que se utilizan reactores dimensionados para el trabajo de la lámpara , el juego
de portalámpara y el arrancador de descarga todo ello montado tendremos
nuestro pequeño circuito de la lámpara fluorescente como veremos en el
siguiente grafico

OCTAVO AÑO 18
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

OTROS ACCESORIOS

16.Cajas de distribución

LAS HAY DE TRES TIPOS

Figura 26 Rectangulares 2 x 4
Figura 27 cuadradas 4x4

Figura 28 Octogonales 4”
Figura 29 Conectores

17.canalizaciones eléctricas

Tubería por piso

= =

=
=
Figura 30 Diagrama de tomas

OCTAVO AÑO 19
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

DEFINICION:
Canal cerrado de material metálico o no metálico, expresamente diseñado para alojar
conductores eléctricos.

CLASIFICACION

Por la forma de instalación:

a) A la vista (sobrepuestas)
b) Ocultas (empotradas)

Por su material de fabricación:

a) Metálicas
b) PVC (más utilizadas)

Por su forma geométrica:

a) Tubo conduit
b) Canaleta
c) Ducto
d) Bandeja

USOS:
A nivel residencial normalmente se usan tuberías de PVC y en algunos casos se usan
tuberías metálicas.
Las tuberías metálicas son ampliamente usadas en la industria donde se instalan a la
vista, la tubería metálica de mayor uso es la galvanizada tipo pesado.

DIMENSIONES DE TUBOS CONDUIT

½”, ¾”, 1”, 1 ¼”, 1 ½”, 2”, 3”, 4”.

Estas dimensiones son validas para tubos de PVC o metálicos.
La norma NTC 2050 prohíbe el uso de tubos con diámetros inferiores a ½” y diámetros
superiores a 4” para tuberías metálicas y diámetros superiores a 6” para tuberías no
metálicas.

ACCESORIOS PARA CANALIZACIONES:

Son elementos que permiten la adecuada conexión mecánica de las canalizaciones:

- Curvas Tubos
Conectores ductos

Figura 31 Codos Flex Conduit

OCTAVO AÑO 20
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

18.Enchufes
Son terminales de 2 o tres patas que según su empleo están localizados
al final de un conductor eléctrico de una maquina equipo, etc. que
terminará enchufado en una toma de corriente según la intensidad de
corriente a soportar.
Las hay de diferentes formas y diseños.

Figura 32 Enchufe polarizado

OCTAVO AÑO 21
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

EMPALMES ELÉCTRICOS

Para poder realizar un empalme debemos estar seguros de emplear la

herramienta necesaria para poder realizarlo bien, lo básico dos alicates, una
navaja, teniendo en cuenta que no es mejor, si sus empalmes están mal
efectuados, un buen procedimiento para juzgar a un electricista es ver como
hace los empalmes.

El primer paso es desnudarlo igual como se pela un lápiz 10 cm. teniendo

cuidado de no dañar al conductor porque le quitaríamos resistencia en el
momento de trabajo.

Figura 33 Pelado de Cable

El pelado de el primer conductor esta bien realizado el segundo se corre el

riesgo que en el momento de realizar este se rompa.
Existen diferentes tipos de empalmes como veremos a continuación:

1. TRENSADO o RABO DE CERDA

Figura 34 Empalme Trensado

OCTAVO AÑO 22
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

2. WESTERN UNION

Figura 35 Empalme Weatern Union

3. MIXTO

4. DERIVACIÓN O T

Figura 36 Empalme en T

Figura 37 Empalme Mixto

5. MASISO GRUESO

Figura 38 Empalme Macizo Grueso

OCTAVO AÑO 23
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

6. CABLES TRENSADOS

Figura 39 Empalme trenzado

OCTAVO AÑO 24
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

TIPO DE CABLE

Desnudo

Figura 40 Tipos de cable

OCTAVO AÑO 25
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

PROYECTO FINAL

MONTAR UNA ISTALACION ELECTRICA A ESCALA DONDE HALLA

INTERUPTORES, TOMAS, COMUTADORES Y ALUMBRADO.

Figura 41 Plano de casa

OCTAVO AÑO 26
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

SIMBOLOGIAS ELECTRICAS

Resistencia

Cruce o conexión

Puesta a tierra.

Conductor.

Fusible

Lámpara

A .- contacto normalmente abierto ( 13 – 14 )

b.- contacto normalmente cerrado ( 11 – 12 )

A b

Relé térmico trifásico

Bobina

Figura 42 Símbolos

OCTAVO AÑO 27
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

INDICE POR NOMBRES

A R
AISLADORES ELÉCTRICOS, 5 RESISTENCIA DE LOS CONDUCTORES, 9
ATOMO, 2 RESISTENCIA ELECTRICA, 9

B S
BREAKERS, 12 SIMBOLOGIAS ELECTRICAS, 28

C T
CABLES TRENSADOS, 24 TIPO DE CABLE, 25
Cajas de distribución, 19 Tipos d e bombillo, 15
CIRCUITOS ELÉCTRICOS, 7 Tipos de casquillos, 15
CIRCUITOS EN SERIE Y PARALELO., 10 Tomacorrientes, 12
CONDUCTORES ELÉCTRICOS, 4 TRENSADO o RABO DE CERDA, 22
CONDUCTORES Y AISLADORES, 4
CORRIENTE ELECTRICA, 2
W
D WESTERN UNION, 23

DERIVACIÓN O T, 24

E
EL alumbrado incandescente, 15
EMPALMES ELÉCTRICOS, 22
ENERGIA, 3

F
FUENTES QUE PRODUCEN ENERGIA
ELECTRICA., 5

I
Ineruptores, 13
Instalación, 17

L
LA CORRIENTE ELECTRICA, 5
LEY DE OHM, 10

M
MASISO GRUESO, 24
MATERIA, 2
MEDICIONES Y CALCULOS ELÉCTRICOS, 9
MIXTO, 23
MOLECULA, 2

P
PANELES ELÉCTRICOS, 12
POTENCIA ELECTRICA., 11
PROYECTO FINAL, 27

OCTAVO AÑO 28
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

OCTAVO AÑO 29
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

INDICE DE GRAFICOS

FIGURA 1 COMPOSICIÓN DEL AGUA....................................................................................................2

FIGURA 2 COMPOSICIÓN DE VARIOS ELEMENTOS...........................................................................2
FIGURA 3 COMPOSICIÓN DEL ÁTOMO.................................................................................................2
FIGURA 4 DESCOMPOSICIÓN DE UN ATOMO......................................................................................3
FIGURA 5 PLANTA TERMICA...................................................................................................................4
FIGURA 6 PARTES DE UN CONDUCTOR................................................................................................5
FIGURA 7 CONDUCTOR............................................................................................................................6
FIGURA 8 CA...............................................................................................................................................6
FIGURA 9 CC...............................................................................................................................................6
FIGURA 10 CIRCUITO ELECTRICO.........................................................................................................7
FIGURA 11 DIAGRAMA DE ALUMBRADO ELECTRICO.....................................................................8
FIGURA 12 INSTALACIÓN DE UN TIMBRE...........................................................................................8
FIGURA 13 MOVIMIENTO DE ELECTRONES......................................................................................10
FIGURA 14 CAJA DE BREAKERS...........................................................................................................12
FIGURA 15 BREAKERS............................................................................................................................12
FIGURA 16 INSTALACIÓN DE UN TOMACORRIENTE......................................................................13
FIGURA 17 INTERUPTOR DE 2 VIAS....................................................................................................14
FIGURA 18 INSTALACIÓN DE INTERUPTOR.....................................................................................14
FIGURA 19 INTERUPTOR COMMUTADOR..........................................................................................14
FIGURA 20 PARTES DE UN BOMBILLO ELÉCTRICO........................................................................15
FIGURA 21 TIPOS DE FOCOS.................................................................................................................15
FIGURA 22 CONEXIÓN DE UN FOCO...................................................................................................16
FIGURA 23 LÁMPARA FLUORESCENTES............................................................................................16
FIGURA 24 PARTES DE UNA LÁMPARA FLUORESCENTE...............................................................17
FIGURA 25 ARRANQUE Y PORTA LÁMPARA......................................................................................17
FIGURA 26 RECTANGULARES 2 X 4.....................................................................................................18
FIGURA 27 CUADRADAS 4X4................................................................................................................18
FIGURA 28 OCTOGONALES 4”..............................................................................................................18
FIGURA 29 CONECTORES.......................................................................................................................18
FIGURA 30 DIAGRAMA DE TOMAS......................................................................................................18
FIGURA 31 CODOS FLEX CONDUIT.....................................................................................................19
FIGURA 32 ENCHUFE POLARIZADO....................................................................................................20
FIGURA 33 PELADO DE CABLE............................................................................................................21
FIGURA 34 EMPALME TRENSADO.......................................................................................................21
FIGURA 35 EMPALME WEATERN UNION............................................................................................22
FIGURA 36 EMPALME EN T....................................................................................................................22
FIGURA 37 EMPALME MIXTO...............................................................................................................22
FIGURA 38 EMPALME MACIZO GRUESO............................................................................................22
FIGURA 39 EMPALME TRENSADO.......................................................................................................23
FIGURA 40 TIPOS DE CABLE.................................................................................................................24
FIGURA 41 PLANO DE CASA.................................................................................................................25
Figura 42 Simbolos......................................................................................................................................26

OCTAVO AÑO 30
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

BIBLIOGRAFIA

Instalaciones Eléctricas, Antonio Vizcaíno

Electricidad Practica Aplicada, COYNE, segunda Edición, 1969
Instalaciones eléctricas y sanitarias, Ediciones B. Honorio
El Alumbrado eléctrico, “Electricite de France”
Canalizaciones Eléctricas, Julio Jiménez ESPOL.
Instalaciones Eléctricas, Julio Jiménez, ESPOL
Enciclopedia Encarta 2007.
Enciclopedia Lexus,

DATOS DEL TUTOR

Tec. HUGO DEL PEZO MUÑOZ

Bachiller Técnico
EXPERIENCIA EN EL AREA ELECTRICA 25 AÑOS
Hugodpm40@hotmail.com 089953297 087905925

CURSOS REALIZADOS

SECAP
 ELECTRICDAD BASICA
 ELECTRONICA BASICA
 REBOBINADO DE MOTORES
 ABC MOTOR A GASILINA
 REBOBINADO DE MOTORES MONOFASICOS
 REBOBINADO DE MOTORES TRIFASICOS
 FULL INYECCION MODULO I ,II
 SEGURIDAD INDUSTRIAL
 REPARACION DE APARATOS TELEFONICOS

ESPOL

 INTRODUCCION A LA AUTOMATIZACION INDUSTRIAL

 REBOBINADO DE MOTORES Y TRANSFORMADORES TRIFASICOS
 CABLEADO ESTRUCTURADO
 INSTALACION Y PROTECCION DE MOTORES ELECTRICOS
 REPARACION DE MONITORES DE COMPUTADORAS
 MANTENIMIENTO ELECTRICO: PREDICTIVO Y PREVENTIVO
 TECNICO EN OLEODRAULICA Y NEUMATICA
 ELECTRONICA DIGITAL
 PLC LOGOS PROGRAMABLES
 FUNDAMENTOS DE DISEÑO GRAFICO
 ADOBE PHOTOSHOP
 ADOBE ILUSTRATOR
 AUTOCAD 2D
 WORD Y EXCEL AVANZADO

OCTAVO AÑO 31
Prof. Hugo Del Pezo
 ELECTRICIDAD BASICA

EXPERIENCIA LABORAL

 JEFE DE MANTENIMIENTO LABORATORIOS DE LARVAS POR VARIOS

AÑOS 1988 - 1998
 TECNICO DISEÑADOR DE INSTALACIONES Y PLANOS ELECTRICOS.
 CAPACITACION JUNTAS DE AGUA AREA ELECTRICA PLAN
ECUADOR año 2002 - 2003
 TECNICO DE PLANTA MANTENIMIENTO ELECTRICO EN EMASAR
MUNICIPIO SANTA ELENA. Actualmente.
 PROFESOR DE ELECTRICDAD COLEGIO A DISTANCIA RAZON
DERECHO Y LIBERTAD. actualmente
 PROFESOR ELECTRICDAD COLEGIO PARTICULAR ALEXANDER
FLEMING, actualmente
 PROFESOR FACILITADOR PETROINDUSTRIAL CONVALIDACION DE
TITULO TECNICO. año 2006

OCTAVO AÑO 32
Prof. Hugo Del Pezo
