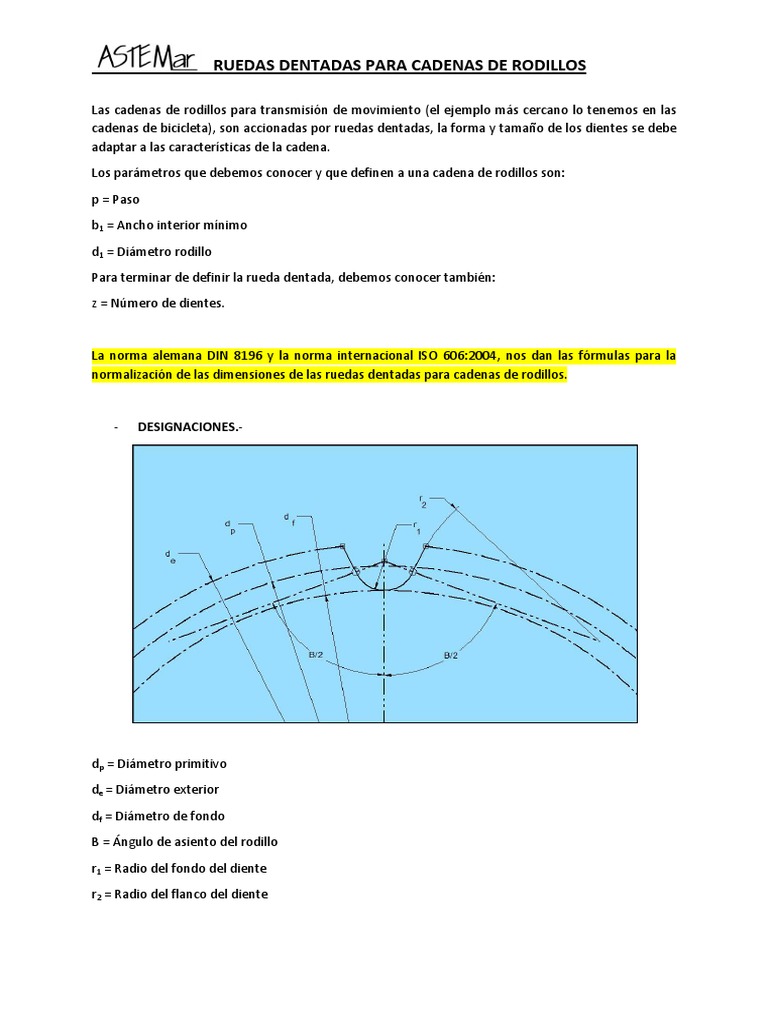

Las cadenas de rodillos para transmisión de movimiento (el ejemplo más cercano lo tenemos en las
cadenas de bicicleta), son accionadas por ruedas dentadas, la forma y tamaño de los dientes se debe
adaptar a las características de la cadena.
Los parámetros que debemos conocer y que definen a una cadena de rodillos son:
p = Paso
b1 = Ancho interior mínimo
d1 = Diámetro rodillo
Para terminar de definir la rueda dentada, debemos conocer también:
z = Número de dientes.
La norma alemana DIN 8196 y la norma internacional ISO 606:2004, nos dan las fórmulas para la
normalización de las dimensiones de las ruedas dentadas para cadenas de rodillos.
- DESIGNACIONES.-
dp = Diámetro primitivo
de = Diámetro exterior
df = Diámetro de fondo
B = Ángulo de asiento del rodillo
r1 = Radio del fondo del diente
r2 = Radio del flanco del diente
RUEDAS DENTADAS PARA CADENAS DE RODILLOS
Además tenemos:
Las fórmulas para el cálculo de estas dimensiones que nos servirán para dibujar el diente, nos las dan
las normas citadas y son :
𝑝 𝑝
𝑑𝑝 = =
𝐴 180
𝑠𝑒𝑛 2 𝑠𝑒𝑛 𝑧
𝑑𝑓 = 𝑑𝑝 − 𝑑1
𝑑𝑒 𝑚𝑎𝑥 = 𝑑𝑝 + 1′ 25 𝑝 − 𝑑1
Valores para B1
Si p ≤ 12’7 Si p > 12’7
Para ruedas simples 0’93 b1 0’95 b1
Para ruedas dobles y triples 0’91 b1 0’93 b1
Para ruedas cuádruples o mas 0’88 b1 0’93 b1
El diámetro ds a partir del cual la rueda puede tener el ancho que queramos no debe sobrepasar a:
𝑝
𝑑𝑠 = − 1′ 05𝑔 − 2𝑟4 − 1
180
𝑡𝑎𝑛
𝑧
Siendo g el ancho máximo de las mallas (valor que encontraremos en catálogos de cadenas).
RUEDAS DENTADAS PARA CADENAS DE RODILLOS
Aplicando estas fórmulas para una rueda de 30 dientes que se adapte a una cadena con:
Paso = p = 12’7 mm.
Ancho Interior = b1 = 7’75 mm.
Diámetro máximo rodillo = d1 = 8’51 mm.
El resultado (dibujado en Solid Edge) sería:
