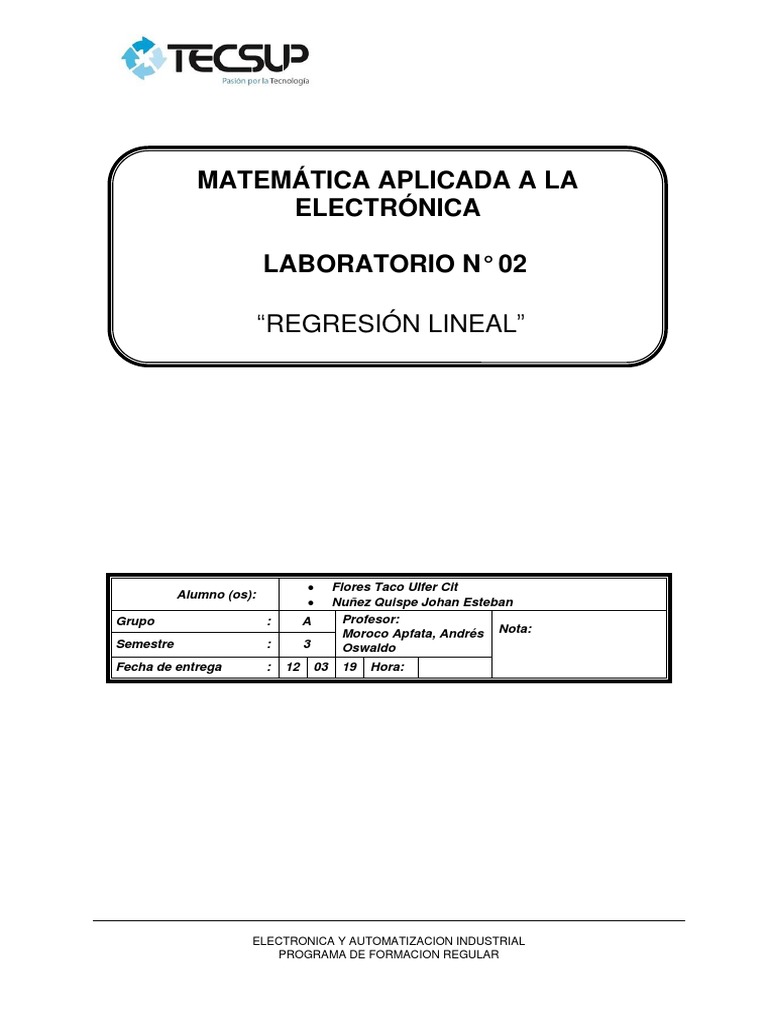

MATEMÁTICA APLICADA A LA

ELECTRÓNICA

LABORATORIO N° 02

“REGRESIÓN LINEAL”

 Flores Taco Ulfer Cit

Alumno (os):
 Nuñez Quispe Johan Esteban
Grupo : A Profesor:
Moroco Apfata, Andrés Nota:
Semestre : 3 Oswaldo
Fecha de entrega : 12 03 19 Hora:

ELECTRONICA Y AUTOMATIZACION INDUSTRIAL

PROGRAMA DE FORMACION REGULAR
 Matemática Aplicada a la Electrónica - Laboratorio
Página 2 / 10
Tema :
REGRESIÓN LINEAL
Grupo A
Nota: App./Nom.: Fecha:12/03/19 Lab. Nº 1

I. OBJETIVOS
 Analizar estadísticamente datos de laboratorio.
 Realizar el ajuste de curvas.
 Aplicar regresión lineal

II. RECURSOS
1. SOFTWARE:
 Excel
2. EQUIPOS, INSTRUMENTOS Y ACCESORIOS:
 Computadora Personal.

III. BASE TEÓRICA

En muchos casos estaremos interesados en hacer un estudio conjunto de varías características de una población.
Supongamos que deseemos estudiar dos características cuantitativas X e Y. X e Y pueden ser la longitud y la
anchura de una especie de insectos, la tasa de inflación y la tasa de desempleo de un país a lo largo de una serie
de años, entre otros.

La recta de regresión

Llamamos línea de regresión a la curva que mejor se ajusta a nube de puntos, es una curva ideal en torno a la
que se distribuyen los puntos de la nube.
Se utiliza para predecir la variable dependiente (Y) a partir de la independiente (X). Para ello se suele utilizar el
método de los mínimos cuadrados, que consiste en determinar una recta tal que la suma de los cuadrados de
las distancias di de la figura sea mínima.

De la aplicación del método anterior obtenemos que la recta de regresión pasa por los puntos ;
Por tanto, la ecuación buscada será de la forma:

Luego la ecuación de la recta de regresión es de la forma:

 Matemática Aplicada a la Electrónica - Laboratorio
Página 3 / 10
Tema :
REGRESIÓN LINEAL
Grupo A
Nota: App./Nom.: Fecha:12/03/19 Lab. Nº 1

IV. DESARROLLO
1. TERMOCUPLA
Una termocupla es un transductor de temperatura, es decir, un dispositivo que traduce una magnitud física
en una señal eléctrica. Está compuesta por dos alambres de metales diferentes, los que unidos
convenientemente generan entre sus extremos libres una diferencia de potencial proporcional a la
diferencia de temperatura entre ellos.
Se tiene los siguientes datos:

Datos Experimentales Tabla de Valores Normalizadas

T (°C) Voltaje (mV)
27.0 1.7
30.5 2.0
33.4 2.1
36.5 2.2
39.9 2.4
43.3 2.5
46.6 2.7
50.1 2.8
52.1 2.9
58.6 3.2

a) Hallar la recta de regresión de la tabla de datos experimentales mediante cálculos en la hoja de Excel y
la recta de regresión de la tabla de valores normalizados mediante el método gráfico de excel.
 PASO 1: Hacemos una tabla con los datos que utilizaremos

 PASO 2: Insertamos el gráfico y colocamos la line de tendencia

 Matemática Aplicada a la Electrónica - Laboratorio
Página 4 / 10
Tema :
REGRESIÓN LINEAL
Grupo A
Nota: App./Nom.: Fecha:12/03/19 Lab. Nº 1

 PASO 3: Creamos una tabla con los datos nominales pero para tener los voltajes tenemos
que interpolar

FORMULA

DATOS PARA LA INTERPOLACIÓN

 Matemática Aplicada a la Electrónica - Laboratorio
Página 5 / 10
Tema :
REGRESIÓN LINEAL
Grupo A
Nota: App./Nom.: Fecha:12/03/19 Lab. Nº 1

 PASO 3: Insertar la gráficas con los valores nominales

b) Grafique los datos experimentales con color azul y los datos nominales esperados con color rojo en una
sola gráfica y determine la desviación media para ambos casos.
 PASO 1:

 PASO 2: Con los datos hallados en tabla anterior aplicamos la formula

 Matemática Aplicada a la Electrónica - Laboratorio
Página 6 / 10
Tema :
REGRESIÓN LINEAL
Grupo A
Nota: App./Nom.: Fecha:12/03/19 Lab. Nº 1

c) Estimar la temperatura correspondiente para un voltaje de 5.2 mV para ambos casos.

 PASO 1: Con las dos ecuaciones de los dos rectas reemplazamos para hallar la temperatura

 PASO 2: Primero adecuamos la formula

RESULTADOS
 Matemática Aplicada a la Electrónica - Laboratorio
Página 7 / 10
Tema :
REGRESIÓN LINEAL
Grupo A
Nota: App./Nom.: Fecha:12/03/19 Lab. Nº 1

V. TRABAJO DE INVESTIGACIÓN
Modelo de Diodo Rectificador
El modelo matemático más empleado es el de Shockley (en honor a William Bradford Shockley). Este permite
aproximar el comportamiento del diodo en la mayoría de aplicaciones:

Dónde:
I: Corriente que atraviesa el diodo
Vd: Voltaje en sus terminales
Is: Corriente de saturación
n: Coeficiente de emisión, n=1 para Ge, n=2 para Si.
Vt: Voltaje térmico: Vt = kT/q

Se cuenta con la siguiente información experimental de un diodo de Ge a temperatura ambiente

(25ºC).

Agregar línea de tendencia y escoger la regresión que más se ajuste y determine:

 Matemática Aplicada a la Electrónica - Laboratorio
Página 8 / 10
Tema :
REGRESIÓN LINEAL
Grupo A
Nota: App./Nom.: Fecha:12/03/19 Lab. Nº 1

a) la corriente de saturación

b) Voltaje térmico Vt:

c) Vd cuando I = 15 A
 Matemática Aplicada a la Electrónica - Laboratorio
Página 9 / 10
Tema :
REGRESIÓN LINEAL
Grupo A
Nota: App./Nom.: Fecha:12/03/19 Lab. Nº 1

VI. OBSERVACIONES Y CONCLUSIONES

OBSERVACIONES
 Las fórmulas para hallar el voltaje térmico no estaban escritas en el informe.
 Se tuvo que aplicar Tales para interpolar resultados que no existían en las tablas.
 Alguna formulas no estaban presentes en el laboratorio y se tuvo que buscar en Google.

CONCLUSIONES
 Se vio como poder de manera más sencilla con ayuda de Excel hallar la recta y su ecuación
lineal.
 Se pudo ver las aplicaciones de la regresión lineal a nuestra carrera en problemas reales.
 Logramos interpretar los datos para hallar soluciones en las actividades del laboratorio
utilizando los conocimientos adquiridos en clase de teoría.
 Aplicamos la correlación y la covarianza como un método para comparar distintos valores
reales
 Se demostró mediante gráficas los valores obtenidos a diferentes condiciones para una
correcta predicción.
