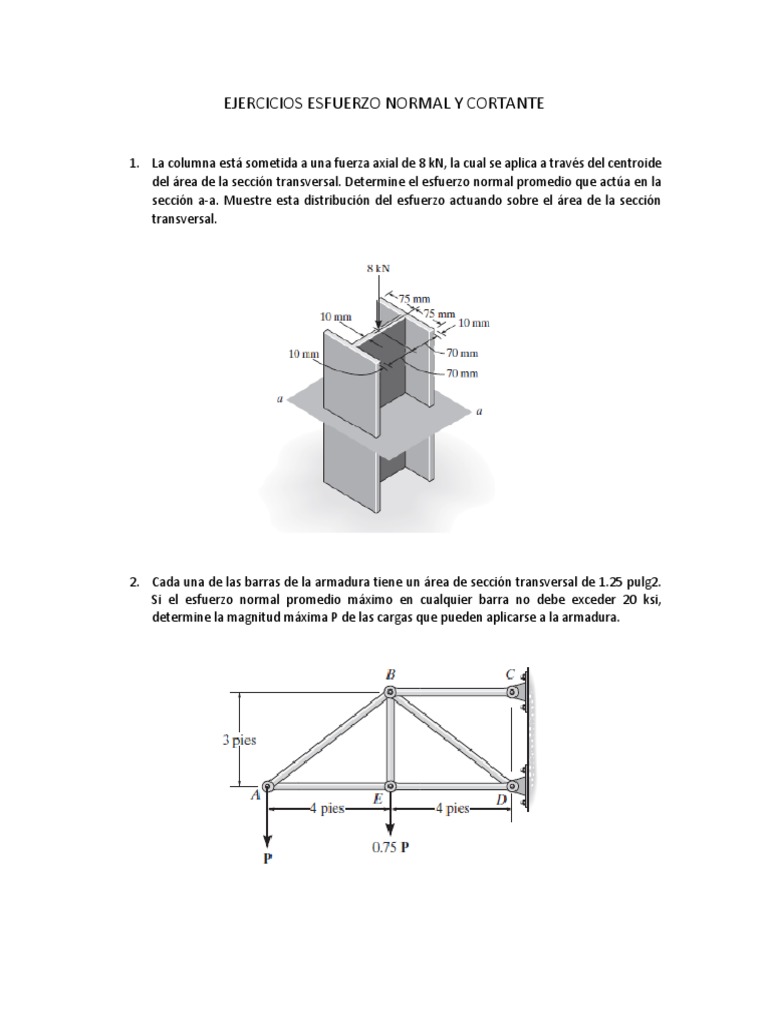

EJERCICIOS ESFUERZO NORMAL Y CORTANTE

1. La columna está sometida a una fuerza axial de 8 kN, la cual se aplica a través del centroide
del área de la sección transversal. Determine el esfuerzo normal promedio que actúa en la
sección a-a. Muestre esta distribución del esfuerzo actuando sobre el área de la sección
transversal.

2. Cada una de las barras de la armadura tiene un área de sección transversal de 1.25 pulg2.
Si el esfuerzo normal promedio máximo en cualquier barra no debe exceder 20 ksi,
determine la magnitud máxima P de las cargas que pueden aplicarse a la armadura.
3. El eje compuesto consiste en un tubo AB y una barra sólida BC. El tubo tiene un diámetro
interno de 20 mm y un diámetro externo de 28 mm. El diámetro de la barra es de 12 mm.
Determine el esfuerzo normal promedio en los puntos D y E y represente el esfuerzo sobre
un elemento de volumen ubicado en cada uno de estos puntos.

4. Determine la máxima magnitud P de la carga que puede soportar la viga si el esfuerzo

cortante promedio en cada pasador no debe exceder 60 MPa. Todos los pasadores están
sometidos a cortante doble como se muestra en la figura, y cada uno tiene un diámetro de
18 mm.

5. La herramienta de prensado se utiliza para doblar el extremo del alambre E. Si se aplica una
fuerza de 20 kg sobre los mangos, determine el esfuerzo cortante promedio en el pasador
A. El pasador está sometido a cortante doble y tiene un diámetro de 0.2 pulg. Sobre el
alambre sólo se ejerce una fuerza vertical.
