Nro.

DD-106
Transformadores y Máquinas DC Página 1 / 8

Tema : Código :
ELECTROMAGNETISMO Semestre:
Grupo :

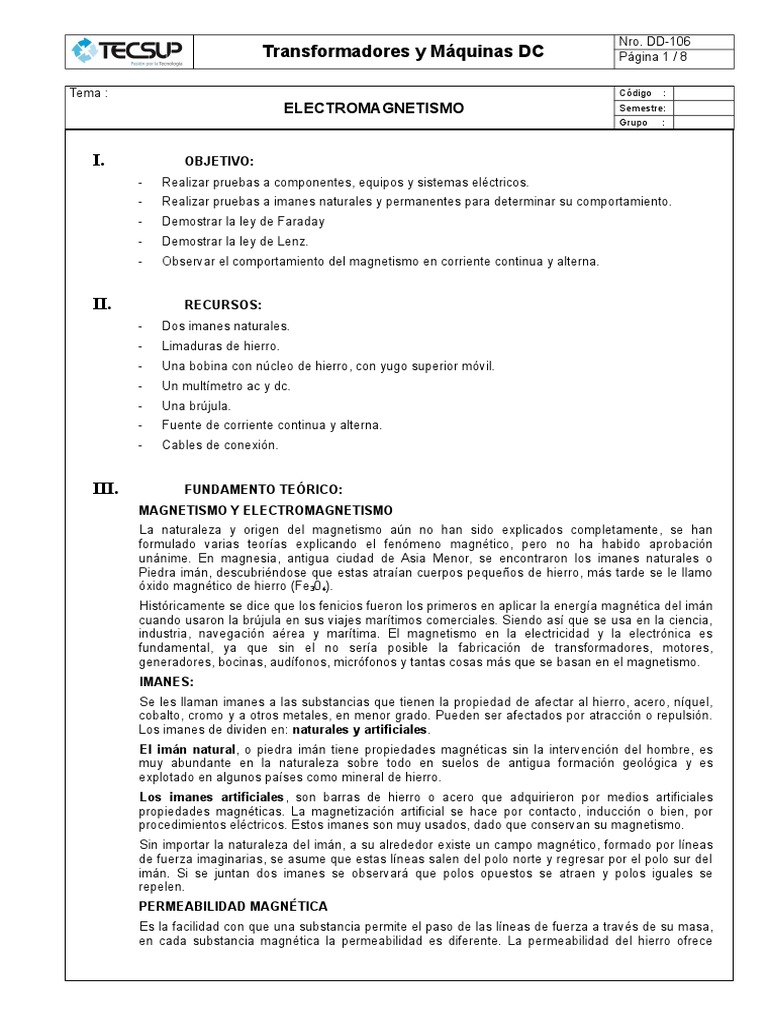

I. OBJETIVO:
- Realizar pruebas a componentes, equipos y sistemas eléctricos.
- Realizar pruebas a imanes naturales y permanentes para determinar su comportamiento.
- Demostrar la ley de Faraday
- Demostrar la ley de Lenz.
- Observar el comportamiento del magnetismo en corriente continua y alterna.

II. RECURSOS:
- Dos imanes naturales.
- Limaduras de hierro.
- Una bobina con núcleo de hierro, con yugo superior móvil.
- Un multímetro ac y dc.
- Una brújula.
- Fuente de corriente continua y alterna.
- Cables de conexión.

III. FUNDAMENTO TEÓRICO:

MAGNETISMO Y ELECTROMAGNETISMO
La naturaleza y origen del magnetismo aún no han sido explicados completamente, se han
formulado varias teorías explicando el fenómeno magnético, pero no ha habido aprobación
unánime. En magnesia, antigua ciudad de Asia Menor, se encontraron los imanes naturales o
Piedra imán, descubriéndose que estas atraían cuerpos pequeños de hierro, más tarde se le llamo
óxido magnético de hierro (Fe304).
Históricamente se dice que los fenicios fueron los primeros en aplicar la energía magnética del imán
cuando usaron la brújula en sus viajes marítimos comerciales. Siendo así que se usa en la ciencia,
industria, navegación aérea y marítima. El magnetismo en la electricidad y la electrónica es
fundamental, ya que sin el no sería posible la fabricación de transformadores, motores,
generadores, bocinas, audífonos, micrófonos y tantas cosas más que se basan en el magnetismo.
IMANES:
Se les llaman imanes a las substancias que tienen la propiedad de afectar al hierro, acero, níquel,
cobalto, cromo y a otros metales, en menor grado. Pueden ser afectados por atracción o repulsión.
Los imanes de dividen en: naturales y artificiales.
El imán natural, o piedra imán tiene propiedades magnéticas sin la intervención del hombre, es
muy abundante en la naturaleza sobre todo en suelos de antigua formación geológica y es
explotado en algunos países como mineral de hierro.
Los imanes artificiales, son barras de hierro o acero que adquirieron por medios artificiales
propiedades magnéticas. La magnetización artificial se hace por contacto, inducción o bien, por
procedimientos eléctricos. Estos imanes son muy usados, dado que conservan su magnetismo.
Sin importar la naturaleza del imán, a su alrededor existe un campo magnético, formado por líneas
de fuerza imaginarias, se asume que estas líneas salen del polo norte y regresar por el polo sur del
imán. Si se juntan dos imanes se observará que polos opuestos se atraen y polos iguales se
repelen.
PERMEABILIDAD MAGNÉTICA
Es la facilidad con que una substancia permite el paso de las líneas de fuerza a través de su masa,
en cada substancia magnética la permeabilidad es diferente. La permeabilidad del hierro ofrece
 Nro. DD-106
Transformadores y Máquinas DC Página 2 / 8

Tema : Código :
ELECTROMAGNETISMO Semestre:
Grupo :

menos oposición que el aire al paso de las líneas de fuerza, esto permite que puedan construirse
con el los audífonos, transformadores, etc.

RELUCTANCIA

Figura N°1: Reluctancia

Es la oposición al paso del magnetismo, la reluctancia es el equivalente de la resistencia en una
corriente eléctrica. La figura N° 1 muestra algunos ejemplos de reluctancia y la tabla N° 1 muestra
una comparación entre la electricidad y el magnetismo:
En la electricidad: En el magnetismo:
Fuerza electromotriz o voltaje (F.E.M.) El campo magnético
Corriente Corriente magnética o líneas de fuerza
Resistencia Reluctancia

ELECTRO MAGNETISMO
La corriente eléctrica produce un campo magnético alrededor del conductor, la intensidad de este
depende del número de amperios de la corriente; cuanto más fuerte sea la corriente, más fuerte
será el campo magnético. Aprovechando este fenómeno, podemos hacer un electroimán, si
enrollamos un alambre en forma de bobina (espiral) con núcleo de aire, le aplicamos una corriente
eléctrica, las líneas de fuerza no serán tan intensas, obviamente por la reluctancia del aire. Si en
cambio le colocamos un núcleo de hierro, las líneas de fuerza serán más intensas y esto generará
un campo magnético más intenso y se convierte en un electroimán. Si sabemos la polaridad de la
corriente que se le aplica, y la dirección del embobinado, podemos determinar la polaridad de un
electroimán, se coloca la mano derecha, tal y como lo haríamos si en realidad tomáramos el
electroimán, el pulgar indicará el polo sur, los otros dedos indicarán la dirección de la corriente
aplicada.
INDUCCIÓN MAGNÉTICA
LEY DE FARADAY: Esta indica que siempre que se mueve un alambre a través de las líneas de
fuerza de un campo magnético, se genera en este (alambre) una corriente eléctrica, misma que es
proporcional al número de líneas de fuerza cortadas en un segundo.

LEY DE AMPERE: La Ley de Ampere indica, que la línea integral de un campo magnético en una
trayectoria arbitrariamente elegida es proporcional a la corriente eléctrica neta adjunta a la
trayectoria.

LEY DE LENZ: En todos los casos de inducción electromagnética, el voltaje inducido hará que la
corriente circule en un circuito cerrado en una dirección tal que el campo magnético originado por
esta corriente se oponga a la causa que la produce.
 Nro. DD-106
Transformadores y Máquinas DC Página 3 / 8

Tema : Código :
ELECTROMAGNETISMO Semestre:
Grupo :

IV. PROCEDIMIENTO

Advertencia:
¡En esta etapa se manejarán voltajes peligrosos! ¡No haga ninguna conexión
cuando la fuente esté conectada! ¡La fuente debe desconectarse después de
hacer cada medición!.

Advertencia:

Usar lentes de seguridad durante su permanencia en el Taller

Advertencia:

Usar botas de seguridad durante su permanencia en el Taller

Campo magnético y líneas de fuerza:

1. Rocíe limaduras de hierro sobre una placa acrílica transparente y aproxime uno de los polos del
imán natural por el lado opuesto de la placa.
2. Esquematizar y describir el fenómeno mostrado.
............................................................................
...........................................................................
...........................................................................
...........................................................................
...........................................................................
...........................................................................
...........................................................................
............................................................................
...........................................................................
3. Ahora aproxime por el lado opuesto de placa acrílica los dos polos del imán, esquematice y
describa lo observado.
............................................................................
...........................................................................
...........................................................................
...........................................................................
...........................................................................
...........................................................................
 Nro. DD-106
Transformadores y Máquinas DC Página 4 / 8

Tema : Código :
ELECTROMAGNETISMO Semestre:
Grupo :

...........................................................................
............................................................................
...........................................................................

4. ¿Qué propiedad muestran las líneas magnéticas ya que se debe la forma de su trayectoria?
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
Determinación de la polaridad:
5. Empleando la brújula, determine la polaridad de un imán.
6. ¿Cuál es el fundamento empleado para determinar la polaridad del imán?
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
7. Armar el circuito mostrado en la figura Nº 2.
8. Aplique 10 V dc al electroimán y con esto determine la polaridad del electroimán.

Figura N° 2: Polaridad del electroimán

9. Luego invierta la polaridad de la fuente, vuelva a verificar la polaridad del electroimán, y describa
lo observado.
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
Tensión inducida:
 Nro. DD-106
Transformadores y Máquinas DC Página 5 / 8

Tema : Código :
ELECTROMAGNETISMO Semestre:
Grupo :

Advertencia:
¡En esta etapa se manejarán voltajes peligrosos! ¡No haga ninguna conexión
cuando la fuente esté conectada! ¡La fuente debe desconectarse después de
hacer cada medición!.

10. Con un voltímetro de doble polaridad conectado a una bobina con núcleo de aire (figura 3),
sométala a la influencia del imán permanente con un movimiento en vaivén, tanto con el polo norte
como el polo sur.

Figura N° 3: Demostración de la ley de Faraday

11. ¿Cómo demuestra este experimento la ley de Faraday?

Este experimento demuestra la ley de Faraday al mover un imán en sentido horizontal o vertical
a cierta velocidad, con lo cual demostramos que a mayor variación del flujo magnético(velocidad
en la que movemos el imán) mayor voltaje.
Efecto de la reluctancia:
12. Armar el circuito mostrado en la figura 4 y alimente por uno de sus extremos con 0,5 A en
corriente alterna y haga mediciones del voltaje inducido en el lado secundario del transformador,
con y sin el yugo superior.

Figura N° 4: Efecto de la reluctancia en el voltaje

13. ¿A qué se deben las diferencias en las lecturas acusadas por el voltímetro?
Se deben a que la el flujo magnético se somete a reluctancia, la cual hace que la tensión
recibida por el transformador secundario sea menor a la del transformador primario el cual no
está sometido a la reluctancia.
14. Al mismo circuito aplique 5 Vdc y mida la tensión inducida en el secundario. ¿se induce voltaje
en el secundario?¿Porqué?
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
 Nro. DD-106
Transformadores y Máquinas DC Página 6 / 8

Tema : Código :
ELECTROMAGNETISMO Semestre:
Grupo :

.......................................................................................................................................................
.......................................................................................................................................................
Ley de LENZ:
15. Armar el circuito mostrado en la figura 5 y alimente la bobina con 0,5 A en corriente alterna y
observe el anillo de cobre.

Figura N° 5: Demostración de la ley de Lenz

19. ¿Qué sucede con el anillo de cobre? ¿Cómo demuestra esto la ley de Lenz?
Lo que se observa con este proceso, es como el anillo se mantiene en movimiento ascendente,
sin embargo mantiene cierta altura gracias al flujo magnético constante a la que es sometido,
por lo tanto este anillo nos demuestra lo que nos dice la ley de Lenz (“El sentido de las
corrientes o fuerza electromotriz inducida es tal que se opone siempre a la causa que la
produce, o sea, a la variación del flujo”) ya que este anillo se opone a la corriente viene a
elevarse gracias a que el flujo magnético es mayor a la reluctancia que posee este anillo.

IV- CUESTIONARIO
1- ¿Qué es la permeabilidad magnética?
Capacidad de ciertos materiales para atraer y hacer pasar a través de ella campos magnéticos,
la cual está dada por la relación entre la inducción magnética existente y la intensidad de campo
magnético que aparece en el interior de dicho material.
2- ¿En qué consiste la ley de Ampere, enuncie la ecuación de su ley y explique?
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
 Nro. DD-106
Transformadores y Máquinas DC Página 7 / 8

Tema : Código :
ELECTROMAGNETISMO Semestre:
Grupo :

.......................................................................................................................................................
.......................................................................................................................................................

3- ¿En que consiste la regla de Fleming del electromagnetismo? ¿Haga una gráfica?
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
4- ¿Dar la definición de los siguientes conceptos?
Material diamagnético:
Se caracterizan por ser repelidos por los imanes (es lo opuesto a los materiales
ferromagnéticos, que son atraídos por los imanes). El diamagnetismo se puede explicar de
forma sencilla si se considera una consecuencia de aplicar la Ley de Lenz a nivel molecular.
Según la teoría electromagnética, siempre que varía el flujo magnético se genera
una corriente inducida y, según esta Ley, "el sentido de las corrientes inducidas es tal que con
sus acciones electromagnéticas tienden a oponerse a la causa que las produce"
Material Paramagnético.
Los materiales paramagnéticos son aquellos cuya suma neta de los momentos magnéticos
permanentes de sus átomos o moléculas es nula. Estos materiales tienen un comportamiento
magnético muy débil. Si se aplica un campo magnético exterior lo suficientemente elevado, los
momentos magnéticos de los materiales paramagnéticos se tienden a ordenar de forma
paralela al mismo. Por tanto, los dipolos se orientan en la misma dirección y sentido que el
campo aplicado, por lo que la susceptibilidad magnética, aunque débil, es positiva, y la
permeabilidad relativa es ligeramente mayor que la unidad. Otra característica que los
diferencia de los materiales ferromagnéticos es el hecho de que cuando se elimina el campo
externo aplicado el efecto del paramagnetismo desaparece.
Material antimagnético:
Estos materiales tienen un estado natural en el cual los momentos magnéticos de átomos
adyacentes son opuestos, de manera que el momento magnético neto es nulo. Este estado
natural hace difícil que el material se magnetice, aunque de todas formas adopta una
permeabilidad relativa ligeramente mayor que 1. Es decir, la interacción anti ferromagnética
hace que los momentos magnéticos tiendan a disponerse en la misma dirección y en sentido
inverso, cancelándolos si tienen el mismo valor absoluto, o reduciéndolos si son distintos. Ha
de extenderse por todo un sólido para alcanzar el anti ferromagnetismo
Ferritas:
Es un fenómeno de magnetización permanente que poseen algunos materiales cerámicos. Las
características macroscópicas de los materiales ferromagnéticos y ferrimagnéticos son
similares; la diferencia entre ellos sólo reside en el origen de los momentos magnéticos. El
ferrimagnetismo es un fenómeno físico en el que se produce ordenamiento magnético de todos
los momentos magnéticos de modo que no todos los momentos magnéticos de una muestra
están alineados en la misma dirección y sentido. Algunos de ellos están opuestos y se anulan
entre sí. Sin embargo estos momentos magnéticos no consiguen anular por completo la
magnetización. Esto se debe a que algunos materiales cerámicos poseen átomos o iones con
momentos magnéticos diferentes y cuando estos momentos magnéticos se alinean de forma
anti paralela, se produce un momento magnético neto en una dirección. Este tipo de materiales
se llaman ferritas.
V. OBSERVACIONES Y CONCLUSIONES
____________________________________________________________________________
 Nro. DD-106
Transformadores y Máquinas DC Página 8 / 8

Tema : Código :
ELECTROMAGNETISMO Semestre:
Grupo :

____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
