Estructuración y cargas en pórticos

UNIVERSIDAD NACIONAL DE CAJAMARCA

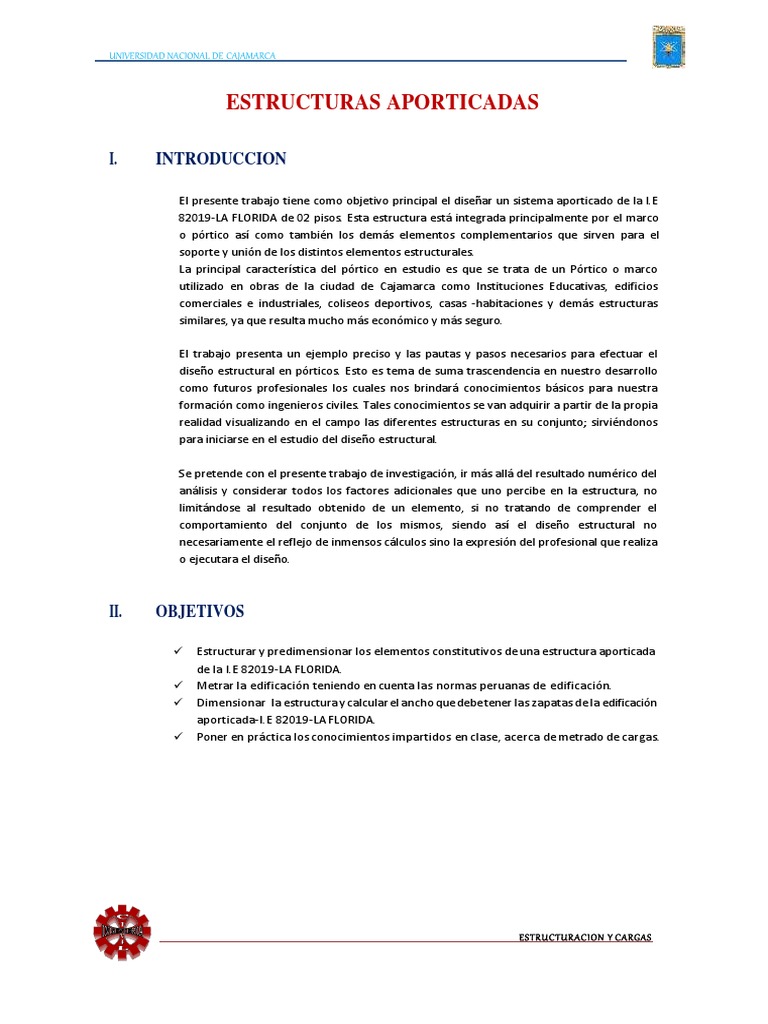

ESTRUCTURAS APORTICADAS
I. INTRODUCCION
El presente trabajo tiene como objetivo principal el diseñar un sistema aporticado de la I.E
82019-LA FLORIDA de 02 pisos. Esta estructura está integrada principalmente por el marco
o pórtico así como también los demás elementos complementarios que sirven para el
soporte y unión de los distintos elementos estructurales.
La principal característica del pórtico en estudio es que se trata de un Pórtico o marco
utilizado en obras de la ciudad de Cajamarca como Instituciones Educativas, edificios
comerciales e industriales, coliseos deportivos, casas -habitaciones y demás estructuras
similares, ya que resulta mucho más económico y más seguro.
El trabajo presenta un ejemplo preciso y las pautas y pasos necesarios para efectuar el
diseño estructural en pórticos. Esto es tema de suma trascendencia en nuestro desarrollo
como futuros profesionales los cuales nos brindará conocimientos básicos para nuestra
formación como ingenieros civiles. Tales conocimientos se van adquirir a partir de la propia
realidad visualizando en el campo las diferentes estructuras en su conjunto; sirviéndonos
para iniciarse en el estudio del diseño estructural.
Se pretende con el presente trabajo de investigación, ir más allá del resultado numérico del
análisis y considerar todos los factores adicionales que uno percibe en la estructura, no
limitándose al resultado obtenido de un elemento, si no tratando de comprender el
comportamiento del conjunto de los mismos, siendo así el diseño estructural no
necesariamente el reflejo de inmensos cálculos sino la expresión del profesional que realiza
o ejecutara el diseño.
II. OBJETIVOS
 Estructurar y predimensionar los elementos constitutivos de una estructura aporticada

de la I.E 82019-LA FLORIDA.
 Metrar la edificación teniendo en cuenta las normas peruanas de edificación.
 Dimensionar la estructura y calcular el ancho que debe tener las zapatas de la edificación
aporticada-I.E 82019-LA FLORIDA.
 Poner en práctica los conocimientos impartidos en clase, acerca de metrado de cargas.
ESTRUCTURACION Y CARGAS
III. RESUMEN
El presente informe consta como primera etapa la visita a la edificación I.E 82019-LA
FLORIDA, donde se obtendrá datos para metrar y predimensionar nuestro plano con sistema
aporticado, ubicado en Av. Atahualpa de la ciudad de Cajamarca, en la visita pudimos
observar que nuestra edificación pertenece a un sistema aporticado, rodeado en todos sus
lados por áreas construidas.
Como segunda etapa nos agenciamos de los planos de la edificación en estudio y del plano
de ubicación de la I.E 82019-LA FLORIDA de 02pisos; para luego diseñar y predimensionar
los elementos estructurales que lo conforman: vigas, columna s, ancho de cimentación, etc.
Seguidamente en la tercera etapa presentar nuestro diseño del sistema aporticado de la I.E
82019-LA FLORIDA de 02 pisos, juntamente con el plano estructurado, con columnas, vigas,
etc. para concluir al final con el cálculo de los anchos de las zapatas.
IV. ALCANCE
El presente informe se hace con la finalidad de dar un alcance de información para

promociones posteriores, Puesto que el diseño de estructuras aporticadas pretende ir más
allá del resultado numérico del análisis y considerar todos los factores adicionales que uno
percibe en la estructura, no limitándose al resultado obtenido de un elemento, si no
tratando de comprender el comportamiento del conjunto de los mismos, siendo así el diseño
estructural no necesariamente el reflejo de un cálculo sino la expresión del profesional que
realiza el Diseño.
V. JUSTIFICACION
Este informe nos ayudará a comprender como se enmarca o se realiza el proceso de Diseño
de estructuras aporticadas y a que parámetros se rigen, adquiriendo Los conocimientos a
partir de las clases impartidas por el docente y la practica en la propia realidad insitu.
VI. MARCO TEORICO
1. CONCEPTOS ESTRUCTURALES
La Ingeniería Estructural se basa en los conceptos de los cursos de mecánica racional

constituidos por la estática y la dinámica; mecánica de materiales constituidas por la
resistencia rigidez y estabilidad de estructuras y el análisis estructural.
2. DEFINICIONES PREVIAS:
a) Estructuras.
Se llama así a un conjunto de elemento resistentes que colaboran entre si para
soportar fuerzas o cargas mintiendo en todo momento su equilibrio, es decir todas
las fuerzas que actúan sobre el estructura se compensan mutuamente.
b) Pórticos
Son estructuras constituidas por una pieza horizontal o viga rígidamente unida en sus
extremos sobre elementos verticales o columnas.
c) Vigas
Son los elementos horizontales o inclinados, de medida longitudinal muy superior a
las transversales, cuya solicitación principal es de flexión; son los elementos que
reciben las cargas de las losas, y las transmiten hacia otras o directamente hacia las
columnas o muros.
d) Columnas
Son elementos de apoyo aislados, generalmente verticales con medida de altura
muy superior a las transversales, cuya solicitación principal es de compresión;
reciben las cargas de las losas y de las vigas con el fin de transmitirlas hacia la
cimentación, y permiten que una edificación tenga varios niveles.
e) Losas
Son estructuras utilizadas como pisos o entre pisos en una edificación. Tienes dos
funciones principales desde el punto de vista estructural: la primera, ligada a las
cargas de gravedad; y la segunda, ligada a las cargas de sismo. Las losas se pueden
subdividir en: las losas macizas que tienen un determinado espesor íntegramente en
concreto armado; las losas nervadas que tienen en cambio nervios o viguetas cada
cierta distancia, unidos por una losa maciza superior más delgada; y las losas
aligeradas que son en esencia losas nervadas, pero tienen como diferencia que el
espacio existente entre las viguetas esta relleno por ladrillo aligerado o elementos
livianos de relleno.
f) Placas
Son paredes de concreto armado que dada su mayor dimensión en una dirección,
muy superior a su ancho, proporciona gran rigidez lateral y resistencia en esa
dirección.
g) Cargas Muertas
Son aquellas que se deben al peso propio de la edificación, incluyendo la estructura
resistente y los elementos no estructurales tales como tabiques y acabados.
h) Cargas Ocasionales.
Aquellas cuya presencia es eventual como la nieve el viento y el sismo. La dirección
y el sentido de la fuerza o carga con respecto al cuerpo determinan la clase de
esfuerzos que se producen.
i) Cargas Vivas
Son las cargas de personas, muebles, equipos, etc. Su magnitud es determinada
considerando los estados de cargas más desfavorables de acuerdo al uso edificación.
j) Pilotes
Son piezas cilíndricas o prismáticas que se clavan o vacían en sitio con la principal
finalidad de trasmitir sus cargas a suelos más profundos que tengan la suficiente
resistencia para soportarlas.
k) Vigas de Cimentación
Generalmente se diseñan para conectar a las zapatas, de manera que trabajan en
conjunto, pudiendo actuar como cimiento.
l) Zapatas
Constituyen el cimiento de las columnas. Su dimens ión y forma depende las cargas
que sobre ellas actúan, de la capacidad portante del terreno y de su ubicación.
Se denominan zapatas aisladas, a las que soportan una sola columna; zapatas
combinadas a las que sirven de soporte de dos o más columnas y zapatas conectadas,
a las que son unidas por una o más vigas de cimentación.
3. ESTUDIO DE PORTICOS:
a) Conceptos.
 Los pórticos o marcos son estructuras cuyo comportamiento está gobernado

por la flexión. Están conformados por la unión rígida de vigas y columnas.
 Es una de las formas más populares en la construcción de estructuras de
concreto reforzado y acero estructural para edificaciones de vivienda
multifamiliar u oficinas; en nuestro medio había sido tradicional la
construcción en concreto reforzado, pero después de 1991, con la «apertura
económica» se hacen cada vez más populares las estructuras aporticadas
construidas con perfiles estructurales importados, desde nuestros países
vecinos: Venezuela, Brasil, Ecuador y de otros, tan lejanos como el Japón o
Polonia.
 Los pórticos tienen su origen en el primitivo conjunto de la columna y el

dintel de piedra usado por los antiguos, en las construcciones clásicas de los
griegos, como en el Partenón y aún más atrás, en los trilitos del conjunto de
Stonehenge en Inglaterra (1800 años a.C.). En éstos la flexión solo se
presenta en el elemento horizontal (viga) para cargas verticales y en los
elementos verticales (columnas) para el caso de fuerzas horizontales.
 Con la unión rígida de la columna y el dintel (viga) se logra que los dos
miembros participen a flexión en el soporte de las cargas no solamente
verticales, sino horizontales, dándole al conjunto una mayor «resistencia», y
una mayor «rigidez» o capacidad de limitar los desplazamientos
horizontales. Materiales como el concreto reforzado y el acero estructural
facilitaron la construcción de los nudos rígidos que unen la viga y la columna.
 La combinación de una serie de marcos rectangulares permite desarrollar el
denominado entramado de varios pisos; combinando marcos en dos planos
perpendiculares se forman entramados espaciales. Estos sistemas
estructurales son muy populares en la construcción, a pesar de que no sean
tan eficientes como otras formas, pero permiten aberturas rectangulares
útiles para la conformación de espacios funcionales y áreas libres necesarios
para muchas actividades humanas.
b) Criterios Para Una Buena Estructuración.
 Columnas
Al estructurar se buscara que la ubicación de las columnas y vigas tengan la
mayor rigidez posible de modo que el SISMO al atacar estas soportan dichas
fuerzas sin alterar la estructura.
 Losas
El espesor de la losa estará en función de la separación entre los apoyos si la
losa es aligerada, las viguetas se armarán en la dirección en que la separación
entre apoyo sea la menor. Según el reglamento Peruano de Concreto
Armado el espesor de la losa será:
l
25
Donde: l : longitud entre ejes.
 Cimentaciones
Las estructuras aporticadas se caracterizan porque las columnas reposan
sobre zapatas, la zapata aparece cuando las capacidad de resistencia de la
columna no soporta el peso que recibe y es necesario ensanchar la base para
que las cargas se trasmitan al suelo las zapatas pueden ser aisladas si solo
reciben una columna o combinadas en este caso reciben dos columnas.
Una vez levantado los pórticos los espacios vacíos se cubren con muros no
portantes denominados así porque estos no tienen función estructural la
figura uno es el caso de zapatas aisladas con cimentación corrida. Los
primeros soportan el peso de las losas, vigas, columnas cargas vivas etc. Y la
última soporta el peso de los muros no portantes.
c) Predimensionamiento De Elementos Estructurales

Podemos ver que toda estructura aporticada está constituida por losas, vigas,
columnas y zapatas y además presentamos cimentación corrida que es la base donde
irán los muros no portantes.
 Predimensionamiento de Losas Aligeradas:

- Según el nuevo reglamento peruano de concreto armado en su
artículo 10.4.1 respecto a peraltes mínimos para no verificar
deflexiones dice en el articulo 10.4.1.1: “en losas aligeradas
continuas conformadas por viguetas de 10 cm. de ancho, bloques
de ladrillo de 30 cm. de ancho y l osa superior de 5 cm., con
sobrecargas menores a 300 Kg./m2 y luces menores de 7.5 m,
cuando se cumple que:
l
h 
25
- En el articulo 10.4.1.2 dice: En losas macizas continuas con

sobrecargas menores a 300 Kg./m2 y luces menores de 7.5 m
cuando se cumple que:
l
h 
30
 Predimensionamiento de Vigas
- Para predimensionar vigas consideramos como luz libre la luz entre
vigas y tendremos en cuenta la sobrecarga que soportara. Al igual
que las vigas la sección de las columnas l as estimamos
preliminarmente en base al proyecto arquitectónico. Si la
estructura es aporticada, habrá vigas principales y vigas
secundarias según sea el armado de la losa. Para predimensionar

la viga tendremos que determinar su ancho (base) y si alto (peralte).
PERALTE
ANCHO
- Para predimensionar la altura de viga tendremos en cuenta la

sobrecarga y nos basamos en la siguiente tabla
Usos Departamentos Garajes y tiendas Depósitos
Sobrecargas 250 500 1000
Altura total l l l
11 10 8
Donde: l es la luz libre.
- Nota importante:
El ancho tributario de las vigas perimetrales tanto principales como secundarias
deberá tener otras dimensiones respecto al ancho ya que la parte tributaria que
reciben es menor. Por motivo arquitectónicos es frecuente uniformizar las
dimensiones de la estructura y si lo hacemos siempre será del lado de la seguridad
es decir será con las dimensiones de las vigas que soportaran tendrán las mismas
dimensiones que las de los pórticos interiores.
 Predimensionamiento de Columnas
Donde: C1 : Columna central.
C2 : Columna externa de un pórtico interior principal.
C3 :Columna externa de un pórtico interior secundario.
C4 : Columna de esquina.
- Para predimensionar el área de las columnas utilizamos la formula:
Ac  kAt
Donde: Ac : Área de la sección transversal de la columna. k:
Coeficiente.
AT : Área tributaria acumulada del piso considerado.
d) Metrado de cargas:
 En el diseño de estructuras existen los siguientes tipos de metrado de cargas

 metrado de cargas para hallar el peso total de la estructura y
calcular la fuerza horizontal “H” por sismo
 metrado de cargas para hallar el peso total e la estructura y calcular
el ancho de las zapatas y cimentaciones
 metrado de cargas para hallar el peso total de la estructura y hacer
el análisis estructural
 Los metrados de cargas se hacen para estructuras aporticadas, de albañilería
o mixtos.
 Por lo general se trabaja por metro de longitud y luego se halla el peso total.
 Se trabaja teniendo en cuenta el ancho tributario que reciben los elementos
estructurales.
- OBSERVACIONES:
Para hacer análisis por sismo se considera la altura de columna desde la
parte superior de la zapata.
Consideramos viga a la luz l ibre entre columnas.
Consideramos columna desde la parte superior de la zapata hasta la parte
superior del entre piso (losa).
VII. DESARROLLO DEL TRABAJO

METRADO Y ESTRUCTURACION DE UN SISTEMA APORTICADO -I.E 82019-LA FLORIDA-
CAJAMARCA.
1. DATOS GENERALES Y DESCRIPCIÓN DE LA ESTRUCTURA:
Edificación de 2 pisos, destinado a 3 aulas educativas en el primer nivel y 1 aula más auditorio
en el segundo nivel. El diafragma rígido para el primer entre piso es losa aligerada armada
en una dirección, la Resist.Terreno = 0.86 Kg/cm2. La arquitectura de los 2 niveles existe
espacios amplios, con luces importantes entre columnas, por lo que se diseñaron empleando
pórticos.
2. PREDIMENSIONAMIENTO
A. VIGAS PRINCIPALES.
a) Viga: V101, V103 (primer piso) y Viga: V201, V203 (segundo piso).
Tomamos la luz entre los ejes 1 y 3
𝐋 𝟔𝟓𝟎
𝐡= = = 𝟔𝟓 𝒄𝒎.
𝟏𝟎 𝟏𝟎
𝟒𝟐𝟓 ÷ 𝟐
𝒃𝒗𝒊𝒈𝒂 = = 𝟏𝟎. 𝟔𝟐𝟓 𝒄𝒎
𝟐𝟎
Modificación:
𝟑 𝟑
𝒃 𝒙 𝒉 = 𝒃𝒐𝒙 𝒉𝒐
𝟑 𝟑
𝟏𝟎. 𝟔𝟐𝟓 𝒙 𝟔𝟓 = 𝟐𝟓𝒙 𝒉𝒐
𝒉𝒐 = 𝟒𝟖. 𝟖𝟕 𝒄𝒎 = 𝟓𝟎 𝒄𝒎
Mi sección puede ser: V101, V203 = 25 x 50 cm.
B. VIGAS SECUNDARIAS.
a) VA 1 y VA 4: (Primer y segundo piso).
425
ℎ𝑣𝑖𝑔𝑎 = = 38.636 𝑐𝑚 = 40 𝑐𝑚.
11
𝑏𝑚𝑖𝑛 = 25 𝑐𝑚.
Mi sección puede ser 25 x 40 cm.

b) VA 2: (Primer piso).
425
ℎ𝑣𝑖𝑔𝑎 = = 38.636 𝑐𝑚
11
100
𝑏𝑣𝑖𝑔𝑎 = 𝑐𝑚. = 5 𝑐𝑚.
20
Modificación:
3 3
𝑏𝑥ℎ = 𝑏𝑜𝑥 ℎ𝑜
3 3
5 𝑥 38.636 = 15𝑥 ℎ𝑜
ℎ𝑜 = 26.78 𝑐𝑚 = 30 𝑐𝑚
Mi sección puede ser: 15 x 30 cm.
c) VA 3: (segundo piso).
850
ℎ𝑣𝑖𝑔𝑎 = = 77.27 𝑐𝑚
11
100
𝑏𝑣𝑖𝑔𝑎 = 𝑐𝑚. = 5 𝑐𝑚.
20
Modificación:
3 3
𝑏 𝑥 ℎ = 𝑏𝑜𝑥 ℎ 𝑜
3 3
5 𝑥 77.27 = 25𝑥 ℎ𝑜
ℎ𝑜 = 44.9878 𝑐𝑚 = 45 𝑐𝑚
Mi sección puede ser: 25 x 45 cm.
C. ESPESOR DE LOSA.
Por Formula:
𝑙
𝑒 =
25
Dónde: L= 4m = 400cm
𝑙 400
𝑒= =
25 25
𝑒 = 16 𝑐𝑚
Espesor de losa asumido: e= 17 cm
D. COLUMNAS.
Para estimar las dimensiones de las secciones rectas de vigas y columnas asumimos
los siguientes valores iníciales por metro cuadrado:
PESO MUERTO
PARA UN
DESCRIPCION PARA DOS NIVEL UNIDADES
NIVEL
P. Aligerado 280.00 560 Kg/m2
P. Tabiquería 50.00 100 Kg/m2

P. Acabado 100.00 200 Kg/m2
P. Vigas 100.00 200 Kg/m2
P. Columnas 100.00 200 Kg/m2
TOTAL CARGAS MUERTA 650.00 1300 kg/m2
Aulas educativas 250 kg/m2

Auditorio 300 kg/m2
Corredores y escaleras 500 kg/m2
Techo 100 kg/m2
CARGAS DE SERVICIO POR PISO
PARA UN
DESCRIPCION PARA DOS NIVEL UNIDADES
NIVEL
Total Carga Muerta 650.00 1300 kg/m2
Total Carga Viva 500.00 1000 kg/m2
TOTAL CARGA POR PISO 1150.00 2300 kg/m2
a) COLUMNA C1
AREA
LONGITUD ANCHO
TRIB.
M M m2
5.45 4.25 23.16
- AREA TRIBUTARIA =23.16

- CARGA POR PISO (02 NIVELES) =2300
- NRO. DE PISOS =2
- PESO SOBRE COL. ( P ) =53273.75
AREA MINIMA DE COLUMNA

b x h = K X P / (n x fć) Fórmula.
TIPO DE COLUMNA K n
Columna interior primeros pisos 1.11 0.3
Columna interior últimos pisos 1.11 0.25
Columnas extremas de pórticos interiores 1.25 0.25
Columna de esquina 1.5 0.2
Reemplazando valores:
K = 1.25
P = 53273.75 Kg
n = 0.25
fć = 210.00 kg/m2
bxh = 1248.45 cm2
DIMENSION DE COLUMNA ADOPTADA
b 25 cm
h 50 cm
AREA 1250 cm2
b) COLUMNAS C2
AREA
LONGITUD ANCHO
TRIB.
m M m2
4.25 3.7 15.73
- AREA TRIBUTARIA =15.725 m2

- CARGA POR PISO (02 NIVELES) =2300kg/m2
- NRO. DE PISOS =2
- PESO SOBRE COL. ( P ) =36167.5 Kg

b x h = K X P / (n x fć) Fórmula
TIPO DE COLUMNA K n
K = 1.25
P = 36167.50 Kg
N = 0.25
fć = 210.00 kg/m2
bxh = 861.13 cm2
B 25 cm
H 50 cm
AREA 1250 cm2
c) COLUMNA C3
AREA
LONGITUD ANCHO
TRIB.
m M m2
4.25 3.5 14.88

- CARGA POR PISO (02 NIVELES) =2300 kg/m2
- NRO. DE PISOS =2

b x h = K X P / (n x fć) Fórmula
TIPO DE COLUMNA K n
K = 1.11
P = 29512.50 Kg
n = 0.25
fć = 210.00 kg/m2
bxh = 623.98 cm2
b 25 cm
h 25 cm
AREA 625 cm2
d) COLUMNA C4
LONGITUD ANCHO AREA TRIB.

m m m2
4.25 1.1 4.68

- CARGA POR PISO (02 NIVELES) =1150 kg/m2
- NRO. DE PISOS =2
TIPO DE COLUMNA K n
K = 1.25
P = 5376.25 Kg
n = 0.25
fć = 210.00 kg/m2
bxh = 128.01 cm2
b 15 cm
h 25 cm
AREA 375 cm2
E. ZAPATAS.
a) ZAPATAS: Z1
METRADO DE CARGAS PRIMER PISO
Peso de losa 4*5.2*280 5824.00

Peso viga principal 0.25*0.5*5.45*2400 1635.00
Peso viga secundaria v1 .25*.4*4*2400 960.00
Peso viga secundaria v2 .15*.3*4*2400 432.00

Peso viga cimentación 0.8*0.25*3*2400 1440.00
Peso columna c1 0.25*0.5*2.9*2400 870.00
Sobrecarga 4.25*5.45*500 11581.25
Peso ladrillo 4.25*5.45*100 2316.25
Peso primer piso (kg). 27394.50
METRADO DE CARGAS SEGUNDO PISO
Peso de losa (5.76-0.125-0.25-0.35)*4*280*Cos 11° 5931.00

Peso viga principal 0.25*0.5*5.76*2400*Cos 11° 1696.25
Peso viga secundaria v1 0.25*0.4*4*2400 960.00
Peso columna c1 0.25*0.5*2.8*2400 840.00
Peso columna c2 0.15*0.25*2.47*2400 222.30
Sobrecarga 5.76*4.25*100*Cos 11° 2403.02
Peso segundo piso 13492.57
Peso total (kg). 40887.07
+ 10% PESO PROPIO(Kg) 44975.777
σ = 0.86 Kg/cm2
A = P/σ
A = L2 =52227.42 cm2
L = 228.69 * 228.69 Cm
Trabajamos con zapatas de : 2.30 x 2.30 m.
b) ZAPATAS: Z2
Peso de losa (1.5625+1.8)*4*280 4035.00

Peso viga cimentación 0.8*0.25*1.5625*2400 750.00
Peso columna c2 0.25*0.5*2.9*2400 870.00
Sobrecarga 3.7625*4.25*500 7995.31
Peso ladrillo 3.7625*4.25*100 1599.06
Peso de losa 3.52*4*280*Cos 11° 4224.00

Peso viga principal c1 0.25*0.5*4.27*2400*Cos 11° 1281.00
Peso viga secundaria v1+R4(escalera) 0.25*0.40*4*2400+8815.11 9775.11
Peso columna c2 0.25*0.5*2.8*2400 840.00
Peso columna c4 0.15*0.25*2.47*2400 222.30
Sobrecarga 4.27*4.25*100*Cos 11° 1814.75
PESO TOTAL (Kg). 38807.29
+ 10% PESO PROPIO(Kg) 42688.02
σ = 0.86 Kg/cm2
A = P/σ
A = L2 = 49637.23 Cm2
L = 222.79 * 222.79 Cm
Trabajamos con zapatas de: 2 .25* 2 .25 m.
c) ZAPATAS: Z3
Peso de losa 3.125*4*280 3750.00

Peso viga secundaria
Peso columna c3 0.25*0.25*2.9*2400 435.00
Sobrecarga 3.375*4.25*500 7171.88
Peso ladrillo 3.375*4.25*100 1434.38
Peso de losa 3.19*4*280*Cos 11° 3757.67

Peso viga principal (3.19+0.25)*0.25*0.5*2400*Cos 11° 1013.04
Peso viga secundaria va3 0.25*0.45*4*2400 1080.00
Peso columna 0.25*0.25*3.8*2400 570.00
Sobrecarga 3.44*4.25*100*Cos 11° 1435.14

Peso total (kg). 23279
+ 10% PESO PROPIO(Kg) 25606.9
A = P/σ
A = L2 = 29775.47 Cm2
L = 172.56 * 172.56 cm.
Trabajamos con zapatas de : 1 .75 x 1 .75 m.
d) ZAPATAS: Z4
Peso de losa (1.5625+1.8)*4*280 4035.00

Peso columna c2 0.25*0.5*2.9*2400 870.00
Sobrecarga 3.7625*4.25*500 7995.31
Peso ladrillo 3.7625*4.25*100 1599.06
Peso de losa 3.52*4*280*Cos 11° 4224.00

Peso viga principal c1 0.25*0.5*4.27*2400*Cos 11° 1281.00
Peso columna c2 0.25*0.5*2.8*2400 840.00
Peso columna c4 0.15*0.25*2.47*2400 222.30
Sobrecarga 4.27*4.25*100*Cos 11° 1814.75
PESO TOTAL (Kg). 29992.18
+ 10% PESO PROPIO(Kg) 32991.398
σ = 0.86 Kg/cm2
A = P/σ
A = L2 = 38362.0907 Cm2
L = 195.86 * 195.86 Cm
Trabajamos con zapatas de: 2 . 0 * 2.0 m.
F. ESCALERA.
a) Especificaciones:
- Sobrecarga: 500 Kg/m2.
- Ancho de paso: 30 cm.
- Altura de contrapaso: 16 cm..
- Dimensionamiento:
Espesor de losa (e)
650
𝑒= = 32.5 𝑐𝑚.
20
650
𝑒= = 26 𝑐𝑚.
25
32.5 + 26
𝑒= = 29.25 𝑐𝑚.
2
𝑒 = 30 𝑐𝑚.
- Espesor promedio (tp).
30
∝ = 𝐴𝑟𝑐 𝑇𝑎𝑛( ) = 61.9275°
16
30
𝑆𝑒𝑛 ∝ =
𝑒′
30
𝑒´ = = 34 𝐶𝑚.
𝑆𝑒𝑛 61.9275°
Luego:
𝐶𝑝
𝑇𝑝 = 𝑒′ +
2
16
𝑇𝑝 = 34 +
2
𝑇𝑝 = 34 + 8
𝑇𝑝 = 42 𝐶𝑚.
b) Metrado de Cargas primer tramo
 Tramo inclinado:
- Carga Muerta (CM)
Peso propio: 2400 x 0.42 x 1.93 = 1945.44 Kg /ml
Acabado: 100 x 1.93 = 193 Kg /ml.
C. M. 213844 Kg /ml.
- Carga Viva (CV)
Sobrecarga 500 X 1.93 = 965 Kg /ml
CV 965 Kg /ml
- Carga última de rotura
Wu = 1.5 CM + 1.8 CV
Wu = 1.5 x 2138.44 + 1.8 x 965
Wu = 4944.66 Kg /ml
 Tramo horizontal
- Carga Muerta (CM)
Acabado: 100 x 1.93 = 193 Kg /ml.
C. M. 1582.6 Kg /ml.
- Carga Viva (CV)
CV 965 Kg /ml
Wu = 1.5 CM + 1.8 CV
Wu = 1.5 x 1582.6 + 1.93 x 965
Wu = 4110.9 Kg /ml
 Idealizamos la estructura
- ∑ 𝑀𝑅1 = 0
-9249.53 x 1.125 -22251 x 4.50 + R2 x 6.75 = 0

R2 = 16375.6 Kg.
- ∑ 𝐹𝑦 = 0
R1 + 16375.6 = 8935.65 + 22251
R1 = 14811.1 Kg.
 Cimentación de la escalera
Predimensionamiento.
𝑄
𝐴 =
𝜎
16375.6
𝐴=
0.86
𝐴 = 19071.4 𝐶𝑚2
A=bxL
𝐴 19041.4
𝑏= =
𝐿 193
b = 98.66 Cm2. = 100 Cm.
c) Metrado de Cargas Segundo tramo

 Tramo inclinado:
- Carga Muerta (CM)
Acabado: 100 x 1.93 = 193 Kg /ml.
C. M. 2138.44 Kg /ml.
- Carga Viva (CV)

CV 965 Kg /ml

Wu = 1.5 CM + 1.8 CV
Wu = 1.5 x 2138.44 + 1.8 x 965
Wu = 4944.66 Kg /ml
 Tramo horizontal
- Carga Muerta (CM)

Acabado: 100 x 1.93 = 193 Kg /ml.
C. M. 1582.6 Kg /ml.
- Carga Viva (CV)
CV 965 Kg /ml
Wu = 1.5 CM + 1.8 CV
Wu = 1.5 x 1582.6 +1.93 x 965
Wu = 4110.9 Kg /ml
 Idealizamos la estructura
4110.9 Kg.
4450.19 Kg.
R4
R3
- ∑ 𝑀𝑅3 = 0
-4450.19 x 0.45 - 13771.5 x 2.575 + R4 x 64.25 = 0
R4 =8815.11 Kg.
- ∑ 𝐹𝑦 = 0
R3 + 8815.11 =4450.19 + 13771.5
R3 = 9406.58 Kg.
VIII. CONCLUSIONES Y RECOMENDACIONES
 Se logró estructurar y predimensionar los elementos constitutivos de la

estructura aporticada de la I.E 82019-LA FLORIDA. Se consiguió Metrar la
edificación teniendo en cuenta las normas peruanas de edificación.
 Se logró dimensionar la estructura y calcular el ancho que debe tener las zapatas
de la I.E 82019-LA FLORIDA.
 Para estructuras aporticadas en zonas de alto riesgo sísmico, se recomienda
incrementar el peralte de vigas en 20% como mínimo, con respecto a las
dimensiones obtenidas de un Predimensionamiento clásicos para losas armadas
en dos direcciones
 Por motivos arquitectónicos es frecuente uniformizar las dimensiones de la
estructura; y si lo hacemos siempre debemos hacerlo del lado de la seguridad, es
decir con las dimensiones de vigas y columnas que soportan mayor carga.
 En la Actualidad para aumentar la rigidez lateral de un diseño estructural la se
está optando por estructuras duales; es decir que al diseño de pórticos se le
adiciona placas o muros de concreto.
 Para un mejor comportamiento de las estructuras con respecto a las cargas de
sismo se debe diseñar las columnas en forma de T y/o L para darle mayor
momento de inercia, es decir aumentar la rigidez en ambas direcciones.
IX. REFERENCIAS BIBLIOGRAFICAS
 Apuntes de clases.
 SEPARATAS DEL CURSO.-INGº MAURO CENTURION VARGAS.
 Normas Técnicas E – 020
 Estructuración y diseño de edificaciones de concreto armado / segunda
edición/colegio de ingenieros del Perú./ ing. Antonio blanco Blasco, Lima Perú
 Diseño estructural en acero / primera edición / colegio de ingenieros del Perú /
ing. Luis F. Zapata Baglieto.
 Tesis para optar el título de ingeniero CIVIL / construcción del edificio de
ingeniería de sistemas.
 Estructuras y construcción /ACI- capitulo peruano / ing. Roberto Morales
 Diseño de estructuras porticadas de concreto armado / octava edición: agosto
del 2006 / ING. Genaro Delgado Contreras.
 Reglamento de metrados para obras de edificación /octava edición / CAPECO.
 Tesis para optar el título de ingeniero CIVIL / construcción del policlínico
X. ANEXOS
Edificación Aporticada- I.E 82019-LA FLORIDA-Av. Atahualpa
Edificación ApoEdificacion Aporticada- I.E 82019-LA FLORIDA-Av. Atahualpa
ApoEdificacion Aporticada- I.E 82019-LA FLORIDA-Av. Atahualpa

Estructuración y cargas en pórticos

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Estructuración y cargas en pórticos

Cargado por

Copyright:

Formatos disponibles

UNIVERSIDAD NACIONAL DE CAJAMARCA

 Estructurar y predimensionar los elementos constitutivos de una estructura aporticada

El presente informe se hace con la finalidad de dar un alcance de información para

VI. MARCO TEORICO

La Ingeniería Estructural se basa en los conceptos de los cursos de mecánica racional

 Los pórticos o marcos son estructuras cuyo comportamiento está gobernado

 Los pórticos tienen su origen en el primitivo conjunto de la columna y el

b) Criterios Para Una Buena Estructuración.

Donde: l : longitud entre ejes.

c) Predimensionamiento De Elementos Estructurales

 Predimensionamiento de Losas Aligeradas:

- En el articulo 10.4.1.2 dice: En losas macizas continuas con

secundarias según sea el armado de la losa. Para predimensionar

- Para predimensionar la altura de viga tendremos en cuenta la

Usos Departamentos Garajes y tiendas Depósitos

Sobrecargas 250 500 1000

Donde: l es la luz libre.

Donde: C1 : Columna central.

C2 : Columna externa de un pórtico interior principal.

C3 :Columna externa de un pórtico interior secundario.

- Para predimensionar el área de las columnas utilizamos la formula:

Donde: Ac : Área de la sección transversal de la columna. k:

AT : Área tributaria acumulada del piso considerado.

 En el diseño de estructuras existen los siguientes tipos de metrado de cargas

VII. DESARROLLO DEL TRABAJO

1. DATOS GENERALES Y DESCRIPCIÓN DE LA ESTRUCTURA:

Tomamos la luz entre los ejes 1 y 3

Mi sección puede ser: V101, V203 = 25 x 50 cm.

a) VA 1 y VA 4: (Primer y segundo piso).

Mi sección puede ser 25 x 40 cm.

Mi sección puede ser: 15 x 30 cm.

Mi sección puede ser: 25 x 45 cm.

Espesor de losa asumido: e= 17 cm

P. Tabiquería 50.00 100 Kg/m2

P. Columnas 100.00 200 Kg/m2

TOTAL CARGAS MUERTA 650.00 1300 kg/m2

Aulas educativas 250 kg/m2

CARGAS DE SERVICIO POR PISO

TOTAL CARGA POR PISO 1150.00 2300 kg/m2

- AREA TRIBUTARIA =23.16

- PESO SOBRE COL. ( P ) =53273.75

AREA MINIMA DE COLUMNA

Columna interior primeros pisos 1.11 0.3

Columna interior últimos pisos 1.11 0.25

Columnas extremas de pórticos interiores 1.25 0.25

Columna de esquina 1.5 0.2

DIMENSION DE COLUMNA ADOPTADA

- AREA TRIBUTARIA =15.725 m2

- PESO SOBRE COL. ( P ) =36167.5 Kg

AREA MINIMA DE COLUMNA

Columna interior primeros pisos 1.11 0.3

Columna interior últimos pisos 1.11 0.25

Columnas extremas de pórticos interiores 1.25 0.25

Columna de esquina 1.5 0.2

DIMENSION DE COLUMNA ADOPTADA

- AREA TRIBUTARIA =14.875 m2

AREA MINIMA DE COLUMNA

Columna interior primeros pisos 1.11 0.3

Columna interior últimos pisos 1.11 0.25

Columnas extremas de pórticos interiores 1.25 0.25

Columna de esquina 1.5 0.2

DIMENSION DE COLUMNA ADOPTADA

LONGITUD ANCHO AREA TRIB.

Peso de losa 45.2280 5824.00

Peso viga secundaria v2 .15.34*2400 432.00

Peso de losa (5.76-0.125-0.25-0.35)4280*Cos 11° 5931.00

Peso de losa (1.5625+1.8)4280 4035.00

Peso de losa 3.524280*Cos 11° 4224.00

Peso de losa 3.1254280 3750.00

Peso de losa 3.194280*Cos 11° 3757.67

Peso de losa (1.5625+1.8)4280 4035.00

Peso de losa 3.524280*Cos 11° 4224.00
