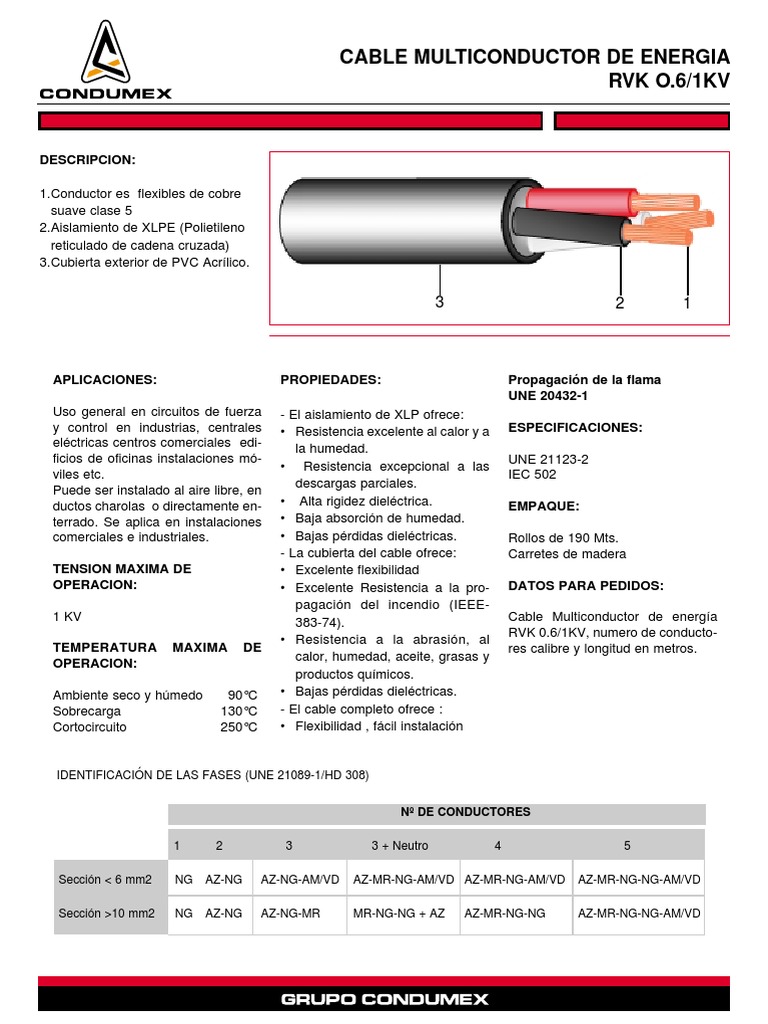

CABLE MULTICONDUCTOR DE ENERGIA

RVK O.6/1KV

DESCRIPCION:

1.Conductor es flexibles de cobre

suave clase 5
2.Aislamiento de XLPE (Polietileno
reticulado de cadena cruzada)
3.Cubierta exterior de PVC Acrílico.

3 2 1

APLICACIONES: PROPIEDADES: Propagación de la flama

UNE 20432-1
Uso general en circuitos de fuerza - El aislamiento de XLP ofrece:
y control en industrias, centrales • Resistencia excelente al calor y a ESPECIFICACIONES:
eléctricas centros comerciales edi- la humedad.
ficios de oficinas instalaciones mó- UNE 21123-2
• Resistencia excepcional a las
viles etc. IEC 502
descargas parciales.
Puede ser instalado al aire libre, en
ductos charolas o directamente en- • Alta rigidez dieléctrica. EMPAQUE:
terrado. Se aplica en instalaciones • Baja absorción de humedad.
comerciales e industriales. • Bajas pérdidas dieléctricas. Rollos de 190 Mts.
- La cubierta del cable ofrece: Carretes de madera
TENSION MAXIMA DE • Excelente flexibilidad
OPERACION: • Excelente Resistencia a la pro- DATOS PARA PEDIDOS:
pagación del incendio (IEEE-
1 KV 383-74). Cable Multiconductor de energía
RVK 0.6/1KV, numero de conducto-
• Resistencia a la abrasión, al
TEMPERATURA MAXIMA DE res calibre y longitud en metros.
calor, humedad, aceite, grasas y
OPERACION:
productos químicos.
Ambiente seco y húmedo 90°C • Bajas pérdidas dieléctricas.
Sobrecarga 130°C - El cable completo ofrece :
Cortocircuito 250°C • Flexibilidad , fácil instalación

IDENTIFICACIÓN DE LAS FASES (UNE 21089-1/HD 308)

Nº DE CONDUCTORES

1 2 3 3 + Neutro 4 5

Sección < 6 mm2 NG AZ-NG AZ-NG-AM/VD AZ-MR-NG-AM/VD AZ-MR-NG-AM/VD AZ-MR-NG-NG-AM/VD

Sección >10 mm2 NG AZ-NG AZ-NG-MR MR-NG-NG + AZ AZ-MR-NG-NG AZ-MR-NG-NG-AM/VD

 SECCION TECNICA

CONDUCTOR INTENSIDAD ADMISIBLE (1)

Sección Diámetro Resistencia Peso del Intensidad Intensidad Caída de tensión Radio mínimo
nominal Exterior a 20ºC máx. Cable máxima máx. admisible cos _ = 1 de curvatura
admisible (2)
mm2 mm Ω/km Kg/100 m 40ºC (aire) 25ºC (enterrada) V/A km m
(max.) (A) (A)

1 x 1.50 5,7 13.3 42,62 18 32 37.44 25,65

1 x 2.50 6,2 7.98 55,05 26 44 22.69 27,9
1 x 4.00 6,6 4.95 70,46 35 57 14.12 29,7
1 x 6.00 7,2 3.30 92,00 46 72 9.41 32,4
1 x 10 8,3 1.91 89,26 64 96 5.52 37,35
1 x 16 9,4 1.21 196,00 86 125 3.47 42,3
1 x 25 10,8 0.780 292,45 120 160 1.67 48,6
1 x 35 12,2 0.554 383,21 145 190 1.19 54,9
1 x 50 13,8 0.386 519,24 180 230 0.85 62,1
1 x 70 15,9 0.272 718,12 230 280 0.60 71,55
2 x 1.50 9,0 13.3 115,29 17 28 32.43 40,5
2 x 2.50 10,3 7.98 152,69 25 40 19.65 46,35
2 x 4.00 11,2 4.95 196,68 34 52 12.23 50,4
2 x 6.00 12,4 3.30 257,43 44 66 8.15 55,8
2 x 10 14,2 1.91 341,22 61 88 4.78 63,9
2 x 16 17,8 1.21 576,09 82 115 3.01 80,1
3 x 1.50 10,1 13.3 140,28 17 28 28.11 45,45
3 x 2.50 10,8 7.98 181,10 25 40 17.03 48,6
3 x 4.00 12,1 4.95 248,05 34 52 10.59 54,45
3 x 6.00 13,2 3.30 319,32 44 66 7.06 59,4
3 x 10 14,9 1.91 425,46 61 88 4.13 67,05
3 x 16 18,9 1.21 719,15 82 115 2.61 85,05
3 x 25 22,3 0.780 1082,24 110 150 1.67 100,35
3 x 35 25,7 0.554 1434,77 135 180 1.19 115,65
3,5 x 10/6 15,9 1.91/3.30 508,91 61 88 4.13 71,55
3,5 x 16/10 19,8 1.21/1.91 819,26 82 115 2.61 89,1
3,5 x 25/16 22,8 0.780/1.21 1187,24 110 150 1.67 102,6
3,5 x 35/16 26,0 0.554/1.21 1537,32 135 180 1.19 117
3,5 x 50/25 30,0 0.386/0.780 2133,68 165 215 0.85 135
3,5 x 70/35 35,2 0.272/0.554 2985,94 210 260 0.60 158,4
4 x 1.50 10,6 13.3 160,56 17 28 28.11 47,7
4 x 2.50 11,6 7.98 145,61 25 40 17.03 52,2
4 x 4.00 11,9 4.95 267,23 34 52 10.59 53,55
4 x 6.00 13,3 3.30 356,53 44 66 7.06 59,85
4 x 10 16,3 1.91 555,01 61 88 4.13 73,35
4 x 16 20,7 1.21 893,96 82 115 2.61 93,15
5 x 1.50 11,6 13.3 194,10 17 28 28.11 52,2
5 x 2.50 12,6 7.98 262,77 25 40 17.03 56,7
5 x 4.00 14,2 4.95 321,71 34 52 10.59 63,9
5 x 6.00 15,5 3.30 469,53 44 66 7.06 69,75
5 x 10 18,1 1.91 691,33 61 88 4.13 81,45
5 x 16 22,7 1.21 1125,28 82 115 2.61 102,15

NOTAS: - Para otras construcciones , favor de consultar a nuestro departamento técnico.

- Estos datos son aproximados y están sujetos a tolerancias de manufactura.

(1) Caídas de tensión en función de la sección y de cos _ de la instalación. Los valores corresponden a circuitos trifásicos.
(2) Intensidad máxima admisible en servicio permanente, en A, en distintas condiciones. Al aire, temperatura de 40ºC y reno-
vación eficaz de aire. En instalación enterrada, temperatura de 25ºC, a 70 cm de profundidad y resistividad térmica de
100ºC cm/w. UNE 20435
