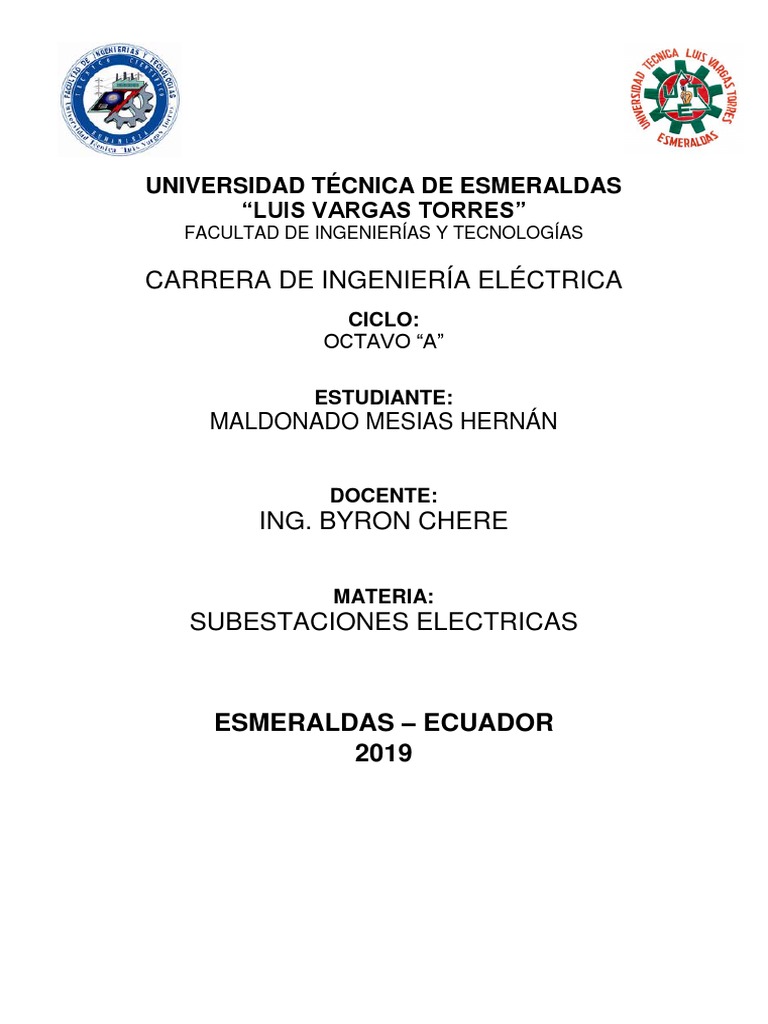

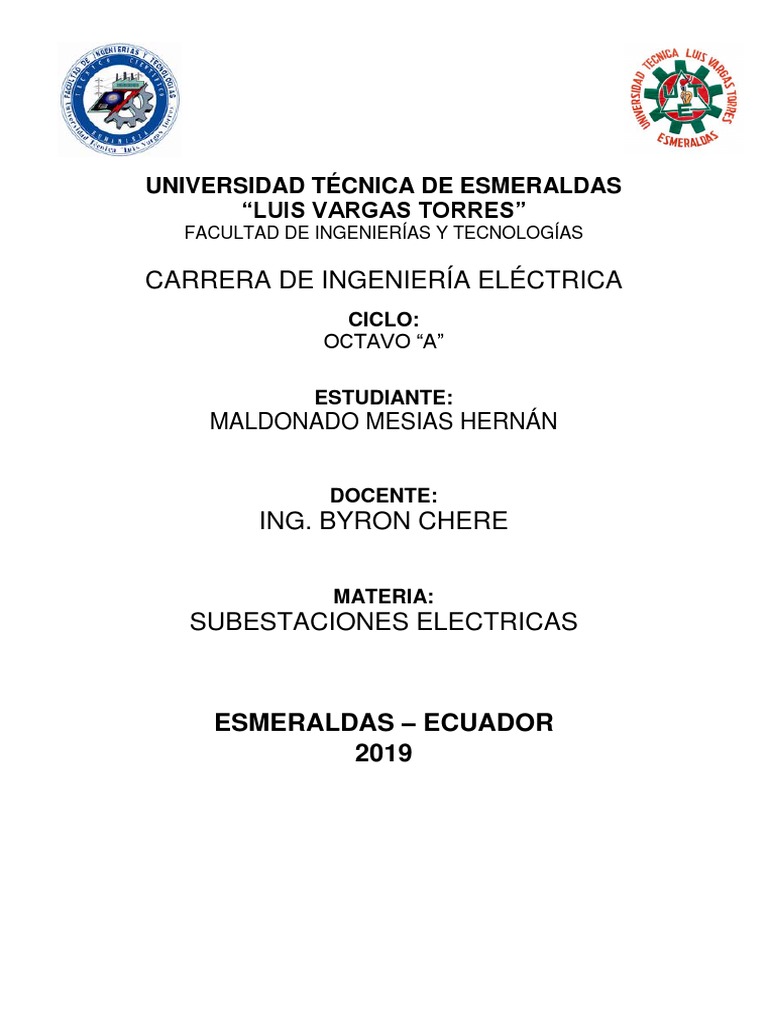

UNIVERSIDAD TÉCNICA DE ESMERALDAS

“LUIS VARGAS TORRES”

FACULTAD DE INGENIERÍAS Y TECNOLOGÍAS

CARRERA DE INGENIERÍA ELÉCTRICA

CICLO:
OCTAVO “A”

ESTUDIANTE:
MALDONADO MESIAS HERNÁN

DOCENTE:
ING. BYRON CHERE

MATERIA:
SUBESTACIONES ELECTRICAS

ESMERALDAS – ECUADOR
2019
 Burden [1]
Bajo el nombre de transformadores de instrumento se hace una designación general para
clasificar los transformadores de corriente o los transformadores de potencial, que son
dispositivos para transformar con precisión la corriente o voltaje de una magnitud a otra
generalmente menor
Para reducir en forma precisa, a través de la transformación, la magnitud de la corriente
primaria o del voltaje del circuito a valores que sean más fáciles de manipular por razones
de seguridad de personal. Para los transformadores de corriente el valor secundario de
corriente es 5A y para los transformadores de potencial los voltajes secundarios son 120
V o 115 V. Se le dice "burden" a la resistencia máxima que puede aceptar un
transformador de corriente sin superar su clase de error, o mínima que puede aceptar un
transformador de tensión o potencial usado en circuitos de medición.
La definición de burden para un TC está dada así: Es la carga de precisión o prestación
en términos de potencia aparente nominal SN en bornes del secundario, dada para la
corriente secundaria nominal. También definida por la impedancia nominal ZB que puede
conectarse en los bornes secundarios
En otros términos, el burden nominal de un transformador de corriente corresponde a la
máxima carga que se le puede conectar en forma permanente, sin exceder los valores
máximos de error de razón (relación de transformación) y ángulo indicados por el
fabricante.

El burden de los transformadores de corriente se expresa, por lo general en ohm (Ω)

referidos a 5 amperes, por lo que se usan 5A nominales para convertir los VA a ohm. La
impedancia total se puede expresar en VA o en Ohm.
Ohm= VA/ I2 Por ejemplo: 5 VA/ (5) 2A =0.2 ohm.
Importante es tener en cuenta, que para determinar el burden tanto de un TC como de un
TT se debe sumar la impedancia de los cables del circuito secundario, junto con las
impedancias de los relés de protección, aparatos de medida que estén conectados.
 Calibración de los equipos de medición y protección [2]
La calibración es el conjunto de operaciones con las que se establece, en ciertas
condiciones específicas, la correspondencia entre los valores indicados en un
instrumento, equipo o sistema de medida o protección, o por los valores
representados por una medida materializada o material de referencia, y los valores
conocidos correspondientes a una magnitud de medida o patrón, asegurando así la
trazabilidad de las medidas a las correspondientes unidades básicas y procediendo
a su ajuste o expresando esta correspondencia por medio de tablas o curvas de
corrección.

Importancia
La correcta calibración de los equipos proporciona la seguridad de que los
productos o servicios que se ofrecen reúnen las especificaciones requeridas. Cada
vez son más numerosas las razones que llevan a los fabricantes a calibrar sus
equipos de medida, con el fin de:

 Mantener y verificar el buen funcionamiento de los equipos.

 Responder a los requisitos establecidos en las normas de calidad.
 Garantizar la fiabilidad y trazabilidad de las medidas

Procedimiento de calibración
• En el proceso de calibración instrumental comparamos el valor del equipo
proporcionado por el instrumento, con el valor conocido proporcionado por el patrón.
Como el patrón es aquello a lo que nos vamos a comparar, siempre que sea posible
debemos utilizar patrones con elevado nivel metrológico, es decir, elevada trazabilidad,
reducida incertidumbre, como instrumentos de referencia o materiales certificados.
• Así mismo, debemos calibrar el instrumento en las mismas condiciones en que se trabaja
habitualmente: mismo intervalo, mismas condiciones ambientales corriente, tensión,
temperatura etc., debiendo incluir el valor de estas magnitudes de influencia en el
certificado de calibración y efectuar su calibración periódicamente.
• Estimación de los errores de indicación del instrumento de medida, del sistema de
medida o de la medida materializada.
• Determinación de otras propiedades metrológicas, como incertidumbre o diferentes
valores de precisión.
• El resultado de una calibración debe ser recogido en un documento denominado
certificado de calibración o informe de calibración.
• A veces se expresa el resultado de una calibración mediante un factor de calibración o
de un conjunto de factores que puede tomar la forma de una curva de calibración.
 Diagrama de conexión de un relé asociado a un TC y TP [3]

La central de generación termo eléctrica Ing.Gonzalo Zevallos de ELECTROGUAYAS

S.A. está ubicada en el cantón Guayaquil. El sistema eléctrico de la central Ing. Gonzalo
Zevallos se caracteriza por lo siguiente:

 La Central Ing. Gonzalo Zevallos está comprendida por dos unidades de generación
Mitsubishi, cuatro transformadores de poder Mitsubishi continuos a la planta y dos
transformadores de poder Mitsubishi en la subestación.

 La instalación posee su propia subestación en la cual dos transformadores de

potencia, con una capacidad de 52/70/86 MVA, alimentado en su lado primario por
la Subestación Eléctrica Salitral a un nivel de tensión de 69 KV conexión en Estrella
y Delta en el secundario a 13.8 KV.

 Como se puede apreciar en dicha central existen distintos transformadores por cada
unidad de generación que reducen el nivel de voltaje de 13800 Voltios a niveles de
voltaje más bajos, siendo características de los transformadores de potencial TP

1. Donde podemos apreciar el diagrama de conexión del relé 50/51 asociado al

transformador TP.
 1.1. Protección de Transformadores
Las unidades de transformación se encuentran protegidas grupo de equipos de protección
como el relé 50/51. Son aquellos relés que tienen por función la medición permanente de
la intensidad de corriente de un circuito en particular, a fin de comparado con los valores
de ajustes y establecer si existe una condición de elevados niveles de intensidad corriente
o falla. Producto de una sobrecarga o un corto circuito
La función 50 de acuerdo a normas ANSI, establece el disparo por instantáneo y la 51 es
el disparo temporizado.
Niveles de Confiabilidad: El sistema de protecciones tiene como prioridad la protección
de los elementos del sistema eléctrico, además proveer la continuidad y confiabilidad del
servicio.
Niveles de sobrecarga: No se aceptan sobrecarga en los cables del Sistema mayores a
la cargabilidad establecida en las especificaciones técnicas. Para el caso de los
Transformadores de Potencial, la carga no debe exceder su capacidad FOA.

LINKOGRAFIA
[𝟏]Roberto Tomasi , “Burden,” 2011 [Online] Disponible en:
https://es.scribd.com/doc/280032889/Burden-TP-y-TC Accedido en: Febrero, 19. 2019

[𝟐]Jasón Alcacer, “Calibración de equipos ,” 2014 [Online] Disponible en:

https://es.scribd.com/presentation/99100240/Calibracion-de-Instrumentos Accedido en: Febrero, 19.
2019

[𝟑]Fernando Plaza, “Diagrama de conexión para relé ,” 2011 [Online] Disponible en:
https://www.dspace.espol.edu.ec/bitstream/123456789/31844/1/ESTUDIOS%20DE%20COORDINACI
%C3%93N%20DE%20LAS%20PROTECCIONES%20POR%20M%C3%89TODOS%20COMPUTARI
ZADOS%20APLICADOS%20A%20LA%20CENTRAL%20GONZALO%20ZEVALLOS.pdf Accedido
en: Febrero, 19. 2019
