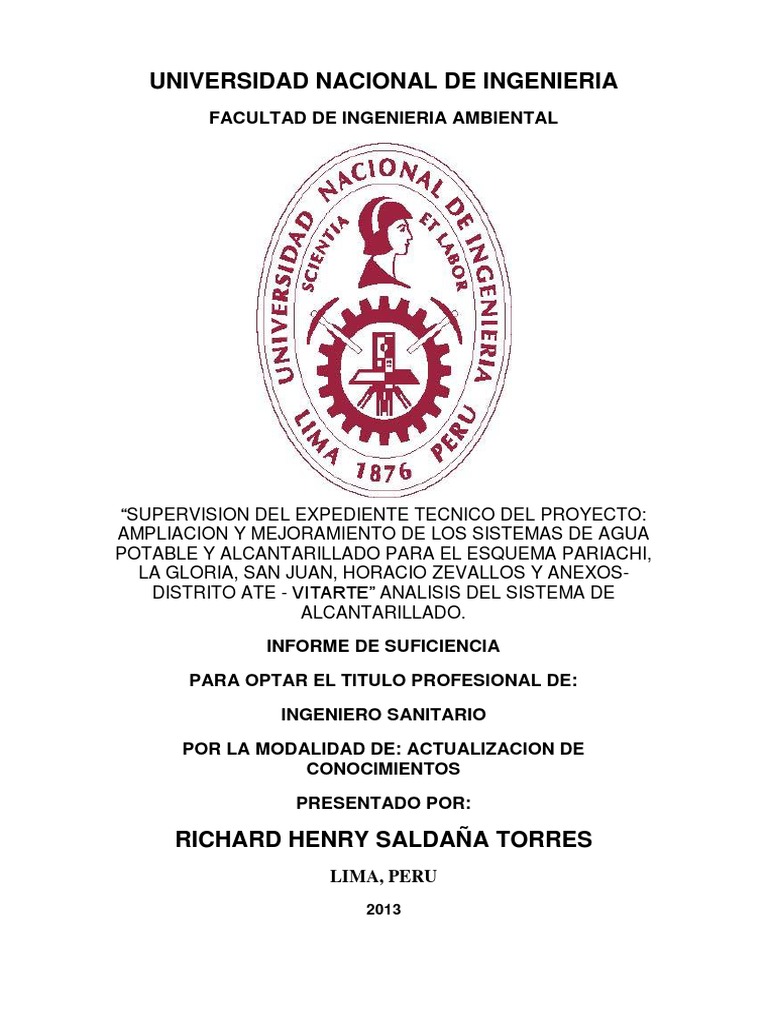

UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA AMBIENTAL
“SUPERVISION DEL EXPEDIENTE TECNICO DEL PROYECTO:

AMPLIACION Y MEJORAMIENTO DE LOS SISTEMAS DE AGUA
POTABLE Y ALCANTARILLADO PARA EL ESQUEMA PARIACHI,
LA GLORIA, SAN JUAN, HORACIO ZEVALLOS Y ANEXOS-
DISTRITO ATE - VITARTE” ANALISIS DEL SISTEMA DE
ALCANTARILLADO.
INFORME DE SUFICIENCIA
PARA OPTAR EL TITULO PROFESIONAL DE:
INGENIERO SANITARIO
POR LA MODALIDAD DE: ACTUALIZACION DE

CONOCIMIENTOS
PRESENTADO POR:
RICHARD HENRY SALDAÑA TORRES

LIMA, PERU
2013
Dedicatoria
A Dios Por Su Amor Y Por El Regalo De

Darme Una Buena Familia, Luchadora Y
Perseverante, Que Inculcó En Mí Valores
Para Que Logre Mi Realización Como Ser
Humano
Al Apoyo Incondicional De Mi Gran Amor.
A Mis Maestros De La Facultad De

Ingeniería Ambiental Por Sus Enseñanzas Y
Consejos.
II
Agradecimiento
A Mi Familia Por El Gran Ejemplo De

Superación.
A Los Profesionales De CORPEI S.A,

ATIN S.A.C y SEDAPAL.
Y a Mi Alma Mater La Universidad

Nacional De Ingeniería.
Al Ingeniero Jorge Olivarez Vega, Por Su

Apoyo Y Enseñanza.
III
INDICE
INTRODUCCION
I CAPITULO…………………………………………………….……………………...…………………..…3
1.0 GENERALIDADES ............................................................................................................................ 3
1.1 OBJETIVOS …………………………………………………………………………………..3
1.3 UBICACIÓN ……………………………………………………………………………….…4
1.4 DEFINICIONES ……………………………………………………………………………...4
II CAPITULO …………………………………..……………………………..……..…………………...…12
2.0 CONCEPTOS PROVISIONALES Y PRELIMINARES……………………………………………..12
2.1 ALCANCE …………………………………………………………………………………...12
2.2 NORMAS DE REFERENCIA ……………………………………………………………....12
2.3 MEMORIA DESCRIPTIVA ..………………………………………………………………...13
III CAPITULO...………..…………………………………………………………………………..…….....14
3.0 CONCEPTUALIZACION DEL PROYECTO .................................................................................. .14
3.1 ÁMBITO DEL PROYECTO……………………………………………………………….….14
3.1.1 UBICACIÓN ..………………………………………………………………………….….14
3.1.2 LÍMITES .……………………………………………………………………………….....14
3.1.3 ÁREA DEL PROYECTO……………….........................……………………………....14
3.1.4 ESTUDIOS ANTERIORES ..………………………………………………………...…..26
3.1.5 DEFINICIÓN DE LA METODOLOGÍA Y PLAN DE TRABAJO …………………………27
3.1.6 DESCRIPCIÓN DE LOS SISTEMAS EXISTENTES DE AGUA POTABLE Y

ALCANTARILLADO …..………………………………………………………………..….......................28
3.1.6.1 SISTEMA DE AGUA POTABLE ..……………………………………..…………....28
3.1.6.2 SISTEMA DE ALCANTARILLADO...………………………………….………….....29
IV
3.1.6.3 REDES SECUNDARIAS DE ALCANTARILLADO …..…………………………....30
3.1.6.4 COLECTORES PRINCIPALES HORACIO ZEBALLOS Y HUAYCÁN...………..30
3.1.6.5 TRATAMIENTO Y DISPOSICIÓN FINAL DE AGUAS RESIDUALES Y

DISPOSICIÓN FINAL DE LAS EXCRETAS………………………………………...............................31
3.1.7 ESTUDIO DE POBLACION ….………………………………………………………...31
3.1.8 DEMANDA DE ALCANTARILLADO …..……………………………….…………..…..33
IV. CAPITULO ........................................................................................................................................40
4.0 ASPECTOS GENERALES ............................................................................................................. .40
4.1 DATOS BÁSICOS Y CRITERIOS DE DISEÑO …..………………………………………40
4.1.2 DATOS BÁSICOS..………………………………………………………………………40
4.1.1 CRITERIOS DE DISEÑO …….…………………………………………………..…….40
4.1.1.1 REDES DE ALCANTARILLADO………………………………………………….……40
4.1.1.1.1 FORMULAS PARA DISEÑO DE REDES DE ALCANTARILLADO …..….…….41
4.1.1.1.2 PARÁMETROS DE DISEÑO DEL SISTEMA DE ALCANTARILLADO …....…..46
4.1.1.1.3 REBOSES DE RESERVORIOS .………………………………………………...…51
V. CAPITULO ......................................................................................................................................... 54
5.0 ALCANTARILLADO PROYECTADO ............................................................................................. 54
5.1 SISTEMA DE ALCANTARILLADO PROYECTADO ..………………………..................54
5.1.1 DESCRIPCIÓN GENERAL …..………………………………………………………….54
5.1.2 AÉREAS DE DRENAJE …..………………………………………………………….....56
5.1.2.1 ÁREA DE DRENAJE 01 …...………………………………………………………...56
5.1.2.2 ÁREA DE DRENAJE 02 ..…………………………………….……………………...57
5.1.2.3 ÁREA DE DRENAJE 03 …..…….…………………………………………………...58
5.1.2.4 ÁREA DE DRENAJE 04 ……………………………………………………………..60
5.1.2.5 ÁREA DE DRENAJE 05 ….………………………………………………………….61
5.1.2.6 ÁREA DE DRENAJE 06 .…………………………………………………………….62
5.1.2.7 ÁREA DE DRENAJE 07 …………………………………………………………….62

V
5.1.2.8 ÁREA DE DRENAJE 08 …..…………………………………………………………63
5.1.2.9 ÁREA DE DRENAJE 09 ..……………………………………………………………64
5.1.2.10 ÁREA DE DRENAJE 10 ..………………………………………………………...….65
5.1.2.11 ÁREA DE DRENAJE 11 …..……………………………………………………...….65
5.1.2.12 ÁREA DE DRENAJE 12 …..……………………………………………………...….66
5.1.2.13 ÁREA DE DRENAJE 13 ..…………………………………………………………....67
5.1.2.14 ÁREA DE DRENAJE 14 ..…………………………………………………………....67
5.1.2.15 ÁREA DE DRENAJE 15 ..………………………………………………………...….68
5.1.2.16 ÁREA DE DRENAJE 16 ..……………………………………………………………69
5.1.2.17 ÁREA DE DRENAJE 17 …..……………………………………………………...….69
5.1.2.18 ÁREA DE DRENAJE 18 .……….…………………………………………………....70
5.1.2.19 ÁREA DE DRENAJE 19 ..…………………………………………………………....71
5.1.2.20 ÁREA DE DRENAJE 20 ……..………………………………………………………72
5.1.2.21 ÁREA DE DRENAJE 21 ..…………………………………………………………....75
5.1.3 CONEXIONES DOMICILIARIAS ..……………………………………………………...77
5.1.4 COLECTORES PRINCIPALES……………………………………………………….....79
5.1.5 EMISOR …..……………………………………………………………………………….80
VI CAPITULO ......................................................................................................................................... 81
6.0 COSTOS, PRESUPUESTOS Y METRADO DEL SISTEMA DE ALCANTARILLADO .............. 81
6.1 METRADO DEL SISTEMA DE ALCANTARILLADO SANITARIO. ..............……………………..82
6.2 PRESUPUESTO DEL SISTEMA DE ALCANTARILLADO SANITARIO. .....……………………..82
VII CAPITULO …..……………………………………………………………………………………….....83
7.0 CRITERIOS A SEGUIR DADAS POR EL SUPERVISOR……..…………………………………..83
7.1 CRITERIOS DE INSTALACION DE TUBERIAS PROPUESTOS……..…………………..……...83
7.1.1 PARA EL DISEÑO DEL SISTEMA DE ALCANTARILLADO………..…………………………..86
7.2 OBSERVACIONES REALIZADAS…………………………………………………….....................89
VI
VIII CAPITULO …………………………………………………………………..………………………....96
8.0 CONCLUSIONES Y RECOMENDACIONES………..……………………………………………..96
8.1 CONCLUSIONES………………………………………………………..……………………………96.
8.2 RECOMENDACIONES…..…………………………………………………………………………….98
IX CAPITULO……..……………………………………………………………………………………….101
9.0 BIBLIOGRAFIA…..………………………………………………………………..………………….101
X CAPITULO
10.1 ANEXOS
ANEXO 1
CRITERIOS DE DISEÑO DEL SISTEMA CONVENCIONAL DE ALCANTARILLADO
“REGLAMENTO DE ELABORACIÓN DE PROYECTOS DE AGUA POTABLE Y

ALCANTARILLADO PARA HABILITACIONES URBANAS DE LIMA METROPOLITANA Y
CALLAO”
ANEXO 2
CRITERIOS DE DISEÑO DEL SISTEMA CONDOMINIAL DE ALCANTARILLADO
“REGLAMENTO DE ELABORACION DE PROYECTOS CONDOMINIALES DE AGUA POTABLE

Y ALCANTARILLADO PARA HABILITACIONES URBANAS Y PERIURBANAS DE LIMA Y
CALLAO”
ANEXO 3
PLANOS
PAR-GAL-GEN-002-1 (Nº Lámina 0051)
ANEXO 4
PRESUPUESTOS
05 Ppto. Obras Generales Alcantarillado
VII
07 A Ppto. Obras Secundarias Alcantarillado
07 B Ppto. Obras Secundarias Alcantarillado
VIII
Supervisión del Expediente Técnico y la Ejecución de Obra “Ampliación y Mejoramiento de los Sistemas de Agua Potable y
Alcantarillado para el Esquema Pariachi, La Gloria, San Juan, Horacio Zevallos y Anexos”
INTRODUCCION
En los últimos años se desarrolló el programa “Agua para todos”; donde la

consultoría en saneamiento y medio ambiente en el Perú, fue un campo que
comenzó siendo explorado, en gran intensidad. Motivo por el cual muchas empresas
se vieron en la necesidad de contratar profesionales sin la debida experiencia en
diversos trabajos en dicho campo. Y como bien se sabe, la solvencia y el tamaño de
una empresa consultora no implica necesariamente una habilidad e ingenio para
culminar con éxito dicho trabajo.
El veloz desarrollo de la tecnología ha planteado también nuevos retos a los

consultores, y en especial en el área de saneamiento, donde su relación con el
medio ambiente y la preocupación de los gobiernos por conservarlos, han hecho de
él un tema fundamental, especialmente en países como en el Perú están en vías de
desarrollo.
El Supervisor de Expediente Técnico del Proyecto, debe ser un Ingeniero

determinado por la entidad del Estado (SEDAPAL) y/o una empresa supervisora,
designada previamente por un concurso de licitación, que es responsable de velar
directa y permanentemente la correcta elaboración del Expediente Técnico, a través
del cumplimiento del contrato, aplicando los criterios técnicos legales establecidos en
los Términos de Referencia.
El Expediente Técnico desarrollado corresponde a los Sectores Hidráulicos

denominados Sectores Nº 178, 182, 186 y 187. En la actualidad, sólo una parte de
los Asentamientos Humanos de Horacio Zeballos (Sector 186), San Juan de Pariachi
y Pariachi cuentan con el servicio de agua potable y alcantarillado, los cuales se
integran al esquema de Nicolás de Piérola, mientras que el Sector 186 del Esquema
Horacio Zeballos, cuenta con servicio de agua potable y alcantarillado que se
abastece de pozos ubicados en la Zona de Huaycán que descargan en la Planta de
Tratamiento de Carapongo mediante el Colector Huaycán. Por consiguiente, gran
parte de la zona del estudio no es abastecida por SEDAPAL.
Pag.1
Sin embargo, con la finalidad de proveer servicios en forma permanente, SEDAPAL

contrató los servicios de una consultora que se encargue de la elaboración del
Estudio de Pre Inversión a Nivel de Perfil Priorizado (Ley 29236 y R.M. Nº 559-2006-
EF/15) para la “Ampliación y Mejoramiento de los Sistemas de Agua Potable y
Alcantarillado del Esquema Pariachi, La Gloria, San Juan, Horacio Zevallos y
Anexos” - Distrito de Ate Vitarte. Dicho Estudio se ha realizado por Contratación
bajo la modalidad de Concurso Oferta de las obras correspondientes, las que han
sido ejecutadas durante el año 2010.
Pag.2
I. CAPITULO
1. GENERALIDADES
1.1 OBJETIVOS
El objetivo general del Proyecto es la elaboración del Estudio Definitivo y Expediente

Técnico de las obras de “Ampliación y Mejoramiento de los Sistemas de Agua
Potable y Alcantarillado del Esquema Pariachi, La Gloria, San Juan, Horacio Zeballos
y Anexos – Distrito de Ate Vitarte”, a fin de incrementar la cobertura del servicio de
agua potable y alcantarillado para mejorar las condiciones de vida y contribuir al
desarrollo económico de la población involucrada.
1.2 OBJETIVOS ESPECÍFICOS:
La elaboración del Expediente Técnico a nivel de ejecución de obra permitirá a

SEDAPAL, por intermedio del Consorcio como ejecutor de las obras, poder implementar
del sistema sanitario en la zona de influencia del presente Esquema.
Demostrar la importancia de los conceptos básicos de hidráulica de fluidos,

asimismo de los Reglamentos y/o Normas donde se establecen los parámetros
mínimos necesarios para la elaboración de proyectos.
Dar a conocer a los futuros profesionales los diferentes lineamientos y

metodologías que se pueden aplicar en el trabajo, los que se tendrán en cuenta
en la supervisión de los Expedientes Técnicos.
Demostrar que existen varias alternativas para dar solución a las necesidades
de una población. Para determinar la mejor alternativa que involucre una menor
inversión donde es necesario una evaluación técnica y económica de las
alternativas.
Pag.3
Mostrar los inconvenientes que se presentan en la búsqueda de alternativas de

solución. Asimismo, los múltiples procedimientos constructivos que se tienen
que tener en cuenta para proceder a tener un diseño definitivo.
Demostrar la importancia de los conceptos básicos de hidráulica de fluidos,

asimismo de los Reglamentos y/o Normas donde se establecen los parámetros
mínimos necesarios para la elaboración de proyectos.
1.3 UBICACIÓN
El área donde se desarrollará las obras comprende varias habilitaciones urbanas que
en su conjunto forman los esquemas Pariachi, La Gloria, San Juan y Horacio
Zeballos ubicándose éstas en la región Lima, departamento de Lima, provincia de
Lima y distrito de Ate Vitarte.
Es importante señalar que estos esquemas son accesibles por medios de transporte
terrestre, ya que se ubican entre los kilómetros 11 al 17 de la Carretera Central.
1.4 DEFINICIONES
Las siguientes definiciones empleadas en el texto de las presentes especificaciones

significarán lo expresado a continuación, a menos que se establezca claramente otro
significado:
“Contratante” – Servicio de Agua Potable y Alcantarillado de Lima – SEDAPAL.
“Contratista” – significa aquella firma o compañía cuya propuesta ha sido

aceptada por el Contratante para cumplir las obligaciones y ejercer las
prerrogativas de la Supervisión que se describen en las condiciones del contrato.
“Supervisor” – significa la empresa Consultora nombrada por el contratante para

cumplir obligaciones y ejercer las prerrogativas del Supervisor que se describe en
las condiciones del contrato.
Pag.4
“Contrato” – significa la Minuta o Escritura Pública, documente mediante el cual se

formaliza el contrato entre el Contratante y el Contratista e incluye todas las
cláusulas, especificaciones, planos, metrados, presupuesto y todos los
documentos contractuales que forman parte del contrato.
“Obra” – incluirá tantos las obras permanentes como la obras provisionales o

temporales (obras civiles, electromecánicas, eléctricas, hidromecánicas e
incluyendo el equipamiento).
“Obras Provisionales o Temporales” – significa todas las obras de carácter

provisional de cualquier clase y que se requiera en o para la ejecución o
mantenimiento de la obra.
“Obras Permanentes” – significa las obras que se van a ejecutar y mantener de

acuerdo al contrato.
“Especificaciones” – significa todos los requerimientos y normas de ejecución que

se aplica a las obras, motivo del presente documento y cualquier modificación o
adición a las mismas que posteriormente sean proporcionadas y aprobadas por el
Contratista y/o por el Supervisor.
“Planos” – significan aquellos planos cuya relación se presenta adjunta como

parte del proyecto, así como toda modificación de los mismos que hayan sido
aprobados por el Supervisor por escrito.
“Planos AS BUILT o Plano Como Construido” – son los planos con el replanteo
final de obra, tal y como se construyó.
“Aprobado” – significa aprobado por escrito, incluye la confirmación escrita

subsiguiente a una aprobación verbal anterior y “Aprobación” significa aprobación
por escrito, incluyendo lo antedicho.
“Agua residual” – Agua que ha sido usada por una comunidad o industria.
Pag.5
“Agua residual doméstica” – Agua de origen doméstico, comercial o institucional

que contiene desechos fisiológicos y otros provenientes de la actividad humana.
“Agua residual industrial” – Agua de origen industrial, que contiene desechos

químicos y otros, provenientes de la actividad industrial.
“Alcantarillado” – Sistema de alcantarillas o colectores por el que se recolectan y

eliminan las aguas residuales.
“Área de drenaje” – El área de drenaje es una porción de tierra sobre la que el

agua de lluvia drena en un solo cuerpo de agua.
El área de drenaje queda establecida a partir de la delineación de la cuenca. Se
expresa el resultado en hectáreas o en kilómetros cuadrados.
“Caja de registro” – Cámara de inspección de la conexión domiciliaria de

alcantarillado de un lote, para inspección y limpieza de la descarga de los
desagües.
“Caja Condominial” – En los sistemas de alcantarillado: cámara de inspección

ubicada en el trazo del ramal condominial, destinada a la inspección y
mantenimiento del mismo. Es parte de la conexión domiciliaria de alcantarillado.
“Cámara de inspección” – Definición general que se da a los buzones, buzonetas

y cámaras especiales de desagüe.
“Colector” – Tubería en un sistema de alcantarillado, que recibe la descarga de

ramales y/o conexiones domiciliarias.
“Conexión domiciliaria de alcantarillado” – Conjunto de elementos sanitarios

instalados con la finalidad de permitir la evacuación del agua residual proveniente
de cada lote.
Pag.6
“Condominio” – Se llama condominio a un conjunto de lotes pertenecientes a una

ó más manzanas.
“Datos de diseño” – Conjunto de valores que sirve para el dimensionamiento de la

infraestructura de saneamiento. Los datos generalmente permiten determinar las
proyecciones de población, demanda de agua potable, aporte de aguas
residuales, etc.
“Diámetro efectivo” – Diámetro interior, real ó útil, con el que se definen los
cálculos. Diámetro del diseño hidráulico.
“Diámetro nominal” – Es un número de referencia de la norma de fabricación, que

no necesariamente corresponde al diámetro interior o efectivo.
“Especificaciones” – Significa todos los requerimientos y normas de ejecución que

se aplica a las obras, y cualquier modificación o adición a las mismas que
posteriormente sean proporcionadas y aprobadas por el Contratista y/o por el
Supervisor.
“Estudio definitivo” – Estudio de inversión, donde se desarrolla un conjunto de

actividades que permiten obtener datos concretos de ingeniería, para la
elaboración del o los Expedientes Técnicos de obra.
“Esquema integral de servicio de agua potable y alcantarillado” – Es un sistema o

conjunto de sistemas interconectados, que debido a su ubicación y desarrollo
topográfico, se integran hidráulicamente a una misma fuente de abastecimiento
de agua potable y/o a una descarga común de desagüe. Los esquemas se
presentan en zonas de expansión urbana y en zonas con servicio que han sufrido
cambios de zonificación.
“Expediente técnico de obra” – Documento desarrollado en la fase de inversión, a

partir de la información obtenida en los estudios definitivos y que contiene:
Memoria descriptiva, Especificaciones Técnicas del Proyecto y de SEDAPAL,
Pag.7
Planos de Ejecución de el Expediente Técnico, Estudio de Suelos, Estudio

Geológico, Formato de Metrados Base, Valor Referencial, Análisis de Precios y
sus Especificaciones, Desconsolidado de Gastos Generales y Utilidad, Fórmula
(s) Polinómica (s), Cronograma General de Ejecución y Cronograma de
Desembolsos, Proforma de Contrato, Código de Normas Técnicas INDECOPI,
Disposiciones Específicas, y otros documentos que la Disposición Legal Vigente
exija, así como de orden técnico, de acuerdo a la complejidad del Expediente
Técnico.
“Líneas de alcantarillado” – Conjunto de tuberías de emisores, colectores, redes

secundarias, conexiones domiciliarias, con los elementos que los constituyen,
tales como buzones, buzonetas, cámaras especiales, cajas de registro, etc.
“Modulo Sanitario Básico” – Elementos básicos con los que debe contar una
vivienda para el correcto funcionamiento del sistema. Está compuesto como
mínimo por: un (1) lavadero multiusos (lavadero de manos, de ropa y utensilios
de cocina), un (1) inodoro y una (1) trampa de grasas.
“Obras generales” – Son obras vitales de agua potable y/o alcantarillado

constituido por: pozos, reservorios y cisternas con sus correspondientes
estaciones de bombeo y rebombeo; líneas de impulsión, conducción, aducción,
cámara de ingreso a sector; colectores principales, líneas de rebose, estaciones
de bombeo y obras de disposición final de desagües a través de otros colectores
o emisores o plantas de tratamiento; que sirven a sectores localizados de la
población, cuya necesidad de ejecución se deriva de esquemas de integración
zonal o de la sectorización.
“Obras de Saneamiento” – Obras destinadas a suministrar agua potable y

disponer las aguas residuales.
“Obras primarias” – Son obras vitales de agua potable y/o alcantarillado,

constituido por la infraestructura básica de gran envergadura tales como fuentes
de abastecimiento, almacenamiento, redes primarias de agua potable que
Pag.8
alimentan directamente a reservorios de gran capacidad o cámaras de ingreso a

sectores; y colectores principales primarios, interceptores, emisores, sistemas de
disposición final de desagües.
“Obras secundarias” – Son obras constituidas por redes de distribución de agua

potable hasta diámetro DN 300 y por colectores de recolección de desagüe hasta
diámetro DN 350, hacia los cuales se empalman directamente las conexiones
domiciliarias de los lotes.
“Pendiente mínima” – Valor mínimo de la pendiente que se determina en tuberías

de alcantarillado, con el criterio de tensión tractiva, para garantizar la
autolimpieza de la tubería.
“Perfil” – Estimación inicial tanto de aspectos técnicos como de beneficios y costos

de un conjunto de alternativas.
“Profundidad” – Diferencia de nivel entre la rasante de terreno y la generatriz

inferior interna de la tubería.
“Proyecto de ampliación” – Corresponde a la ampliación de los sistemas de agua

potable y alcantarillado, mediante la instalación de nuevas redes de agua potable
y/o colectores y/o extensión de alguna parte de la infraestructura existente.
“Proyecto de inversión pública (PIP)” – Es una intervención limitada en el tiempo,

que utiliza total o parcialmente recursos públicos, con el fin de crear, ampliar,
mejorar, modernizar o recuperar la capacidad productora de bienes o servicios;
cuyos beneficios se generen durante la vida útil del proyecto y éstos sean
independientes de los de otros proyectos.
“Proyecto de mejoramiento” – Corresponde a proyectos que permitan mejorar y/u

optimizar la infraestructura de saneamiento existente, que se ve afectada por
cambios de zonificación y/o aparición de nuevas habilitaciones dentro del área
servida.
Pag.9
“Ramal Condominial” – En sistemas de alcantarillado: es la tubería ubicada en el

frente o por el interior del lote que recolecta aguas residuales de un condominio y
descarga en la tubería principal de alcantarillado.
“Recubrimiento” – Diferencia de nivel entre la rasante de terreno y la generatriz

superior externa de la tubería (clave de la tubería.)
“Servidumbre” – Es un derecho real, perpetuo o temporal sobre un inmueble

ajeno, en virtud del cual se puede usar de él o ejercer ciertos derechos de
disposición, o bien impedir que el propietario ejerza algunos de sus derechos de
propiedad.
“Servidumbre de paso” – Servidumbre que se establece previamente a la

ejecución de obras de tendido de tuberías de agua potable y/o alcantarillado.
“Servidumbre de uso” – Servidumbre que se establece para la ejecución de

estructuras (pozos tubulares, reservorios, cisternas, estaciones y cámaras de
bombeo.)
“Sistema de recolección o alcantarillado” – Es el conjunto de estructuras, equipos

e instalaciones que tiene por objeto recolectar el agua residual desde los lotes,
hasta su disposición final. Comprende las conexiones domiciliarias, colectores,
emisores, interceptores y disposición final.
“Sistema Condominial” – Sistema de abastecimiento de agua y alcantarillado que

considera al condominio como unidad de atención del servicio.
“Sistema de Tratamiento” – Conjunto de procesos que permite que el agua

transforme su calidad a valores especificados por norma expresa.
Pag.10
“Tensión tractiva” – Es el esfuerzo tangencial unitario asociado al escurrimiento

por gravedad en la tubería de alcantarillado, ejercido por el líquido sobre el
material depositado.
“Tubo o tubería” – Conducto prefabricado, o construido en sitio, de concreto,

concreto reforzado, plástico, poliuretano de alta densidad, asbesto-cemento,
hierro fundido, gres vitrificado, PVC, plástico con refuerzo de fibra de vidrio, u otro
material cuya tecnología y proceso de fabricación cumplan con las normas
técnicas correspondientes. Por lo general su sección es circular.
“Tuberías paralelas” – Dos ó más tuberías colocadas lado a lado teniendo en

común los puntos iniciales (alimentación) y finales, pero donde los flujos se
dividen entre ellas. Generalmente cada tubería tiene diferente edad, diámetro,
longitud y material.
“Tubería Principal” – En sistemas de abastecimiento de agua potable: tubería que

formando un circuito cerrado y/o abierto, abastece a diferentes lotes.
“Trampa de Grasas” – Cámara de inspección a implementarse dentro del lote con

la finalidad de retener los elementos y partículas grasas que se encuentran en el
agua residual proveniente de limpiar los utensilios de cocina.
“Unidad Formuladora (UF)” – Cualquier dependencia de una entidad o empresa

del sector público no financiero responsable de los estudios de pre inversión de
PIP, que haya sido registrada como tal en el aplicativo informático.
“Unidad Ejecutora (UE)” – Las denominadas como tales en la normatividad

presupuestal y que tienen a su cargo la ejecución del PIP, así como las empresas
del sector público no financiero que ejecutan PIP.
Pag.11
II. CAPITULO
2.0 CONCEPTOS PROVISIONALES Y PRELIMINARES
2.1 ALCANCE
Esta parte contiene los requerimientos en lo que corresponde a este Contrato que se
aplicarán al suministro de mano de obra, materiales y maquinarias necesarias para
llevar a cabo las labores preliminares al inicio y durante la ejecución de las obras. Se
incluye:
La movilización y desmovilización de equipos, herramientas y personal.

Establecimiento de facilidades en los sitios de obra de oficina, almacenes y
servicios higiénicos.
Elaboración y colocación de carteles en lugares adecuados.
Elaboración de planos de trazo y replanteo de las obras.
Mantenimiento del tránsito en las medidas y condiciones adecuadas.
Retiro de equipos y accesorios de pozos y cámaras de válvulas de reservorios
existentes.
Medidas de mitigación de los impactos ambientales.
Obras de desvío, trazos y caminos provisionales de acceso.
2.2 NORMAS DE REFERENCIA
Salvo que se indique otra normativa, los trabajos preliminares estarán de acuerdo
con las Normas y Reglamentos que se indican a continuación:
ITINTEC 833.001-68 : Formatos de Láminas.

ITINTEC 833.002-68 : Plegado de Láminas.
ITINTEC 272.001 : Papeles. Formatos finales de papeles de
correspondencia e impresiones.
Pag.12
RNE : Reglamento Nacional de Edificaciones, 2006.
SEDAPAL : Especificaciones para el trazado de láminas

digitales de proyectos y recepción de obras de redes de agua potable y
alcantarillado.
SEDAPAL : Cartilla de estandarización para la elaboración de

esquineros de la red de agua potable.
2.3 MEMORIA DESCRIPTIVA
La memoria está formada por dos partes claramente diferenciadas:
La memoria descriptiva o memoria propiamente dicha.

Los anexos de la memoria.
La memoria es el eje o línea central que sirve de base para el desarrollo del
proyecto.
Debe reflejar los acontecimientos en un orden lógico temporal tanto en las fases
de planeamiento como en el proceso productivo.
Debe hacer referencia cuantas veces sea preciso al resto de los documentos,
fundamentalmente a los Anexos y Planos con el fin de facilitar al lector la
información necesaria.
La extensión del documento de la memoria debe ser tal que su lectura sea clara,
concisa, directa y completa.
Partiendo de la premisa de que cada proyecto, se estructurará de acuerdo a sus

propias características, en realidad una memoria descriptiva trata de informar
sobre el proceso seguido y sobre la solución elegida.
Pag.13
III. CAPITULO
3.0 CONCEPTUALIZACION DEL PROYECTO
3.1 ÁMBITO DEL PROYECTO
3.1.1 UBICACIÓN
El área de estudio se encuentra ubicada en la Región Lima, Departamento y Provincia de

Lima y Distrito de Ate Vitarte.
3.1.2 LÍMITES
El Área de Estudio comprende los Sectores 178, 182, 186 y 187 en el distrito de Ate
Vitarte, ubicándose en la parte Este de Lima Metropolitana y sus límites son:
Por el Norte: Con el AA.HH. Huaycán en el distrito de Ate.

Por el Sur: con el AA.HH. Nicolás de Piérola en el distrito de Ate.
Por el Este: Con el distrito de La Molina.
Por el Oeste: Con el río Rímac
3.1.3 ÁREA DEL PROYECTO
De acuerdo a la información obtenida del Equipo de Intervención Social, los planos de

lotización de las habilitaciones incluidas y de la densidad por vivienda (encuesta socio
económica en campo del Perfil Priorizado), se ha determinado tanto la cantidad de lotes
así como la población actual en la zona del estudio. La población que existe actualmente
(año 2009) es de 80,381 hab.
A continuación se presenta la población afectada por cada Sector hidráulico.
Pag.14
CUADRO Nº 1: RESUMEN DE LA POBLACIÓN POR ESQUEMAS
DENSIDAD
POBLACIÓN
NOMBRE DEL
Nº DE VIV. ACTUAL
ESQUEMA HAB/VIV
2,009
Pariachi 6,092 5.13 31,250
La Gloria 3,074 5.13 15,770
San Juan 2,860 5.13 14,672
Horacio Zevallos (*) 3,643 5.13 18,689
Total 15,669 80,381
Las habilitaciones de la zona del estudio se han dividido por Esquemas, las cuales se
muestran a continuación.
CUADRO Nº 2: RELACIÓN DE HABILITACIONES EN EL ESQUEMA LA GLORIA
TOTAL DE LOTES SEGUN USO TOTAL

COD. NOMBRE DE LA HABILITACIÓN Nº DE
VIV. COMERC. ESTAT. COMUN. OTRO
LOTES
AA. HH. Los Alamos de La Gloria del
G1 46 0 0 3 1 50
Distrito de Ate
Asociación De Vivienda Residencial Los
G2 45 2 0 0 1 48
Jardines De La Gloria De Ate
Asociación de Vivienda La Arboleda
G4 31 0 0 0 0 31
Gloria Alta
G5 Asoc. De Viv. Filadelfia II Etapa 31 0 0 0 0 31
G6 Asoc. De Viv. Los Olivos I, II, III, IV Etapas 184 1 0 0 0 185
Asociación De Vivienda Sarita Colonia
G8 46 1 0 0 0 47
Gloria Baja
Asoc. de Propietarios Los Robles De la
G9 31 0 0 0 0 31
Gloria Baja
Asociación De Propietarios Señor De
G 10 52 0 0 0 0 52
Muruhuay Gloria Baja Ate - Vitarte
G 11 Asociación Santa María De Gloria 34 0 0 0 0 34
Asoc. De Viv. El Paraiso de la Gloria de
G 12 103 1 0 0 0 104
ATE
G 13 Asociación Villa Gloria - Ate Vitarte 49 0 0 0 0 49
G 14 Asoc. De Viv. Las Viñas de Gloria Baja 32 0 0 0 0 32
Asociación de Propietarios La Casa Blanca
G 15 21 2 0 0 0 23
de la Gloria
Asociación Residencial Los Milagros de
G 16 23 1 0 0 0 24
Gloria
Pag.15
Asoc. de Propietarios de la Urb. Las

G 17 40 0 0 0 0 40
Palmeras
Asoc. De Prop. Urb. La Gloria (Parcela
G 19 104 0 0 0 0 104
10614 10615)
Asentamiento Humano 24 De Junio Cerro
G 20 28 0 0 0 0 28
La Gloria - Ate
AGRUP. DE VIVIENDA. GLORIA ALTA DE
G 21 45 0 0 0 0 45
VITARTE
G 22 Asociación De Philadelfia de Ate I Etapa 165 0 0 0 3 168
Parcela Santa Felicia Gloria Baja (Parcela
G 23 33 0 1 0 1 35
10656)
G 24 Urbanización "El Rosario De Ate" 25 0 0 0 0 25
Asoc. De Viv. Copropietarios Luisa Vargas
G 26 59 3 0 0 0 62
Landeo
Asociación De Vivienda Las Mercedes De
G 27 217 11 0 0 1 229
Ate
Comité Urbano Los Cedros De La Gloria
G 28 49 1 0 0 0 50
Grande - COMUCEG
Asoc. PISECSA Gloria Baja (Parcela
G 29 35 0 0 0 0 35
10648)- Program. Viv. La Gloria II Etapa
Asoc. De Prop. Las Mercedes 2da Etapa
G 31 66 0 0 0 0 66
Gloria Grande
G 32 Asociacion de Vivienda Estrella Andina 93 0 1 0 2 96
Lotización Residencial "San Luis De Gloria
G 33 19 0 0 0 0 19
Alta I"
Asociación De Propietarios De Vivienda
G 34 Del Programa De Vivienda Las Gardenias 53 1 0 0 0 54
De La Gloria Alta I Etapa Ate Vitarte.
Lotización Residencial "San Luis De La
G 37 3 0 0 0 0 3
Gloria Alta II"
Programa De Vivienda Villa San Carlos
G 38 55 0 0 0 0 55
Ate
Residencial Santa Isabel de la Gloria Alta
G 40 26 1 0 0 0 27
(Parcela 10601)
ASOCIACION CENTRO POBLADO BUENA
G 41 30 0 0 2 0 32
VISTA
Predio Rustico Gloria Baja (Parcela
G 43 58 1 0 0 0 59
10644) Los Claveles de la Gloria Baja
Predio La Gloria Baja (Parcela 10640)
G 44 26 0 0 0 0 26
PROICOHM
Predio Rustico Gloria Baja (PARCELA
G 45 13 2 0 0 0 15
10904)
Asoc. De Viv. Las Flores Gloria Alta
G 46 118 9 0 0 0 127
(Parcelas 10603- 10582-10581-10607)
Predio La Gloria Alta U.C 10923 (Alt Km
G 47 16 0 0 0 0 16
14.6)INVERSMEN
Pag.16
Asoc. De Prop. De Viv.Residencial

G 51 25 1 0 0 0 26
California de la gloria bajaAndina
G 52 JUNTA DE PROP. FAMEDA 9 0 0 0 0 9
Predio La Gloria Alta 10610 PROICOHM
G 54 11 1 0 0 0 12
Sub Lote 13
Asoc. Residencial de Vivienda Santa
G 58 48 0 0 0 0 48
Marina
Asociación De Propietarios De Vivienda
G 60 36 3 0 0 9 48
Las Mercedes De Ate Aplicación II
G 61 Asoc. De Vivienda Villa Mercedes 60 0 0 0 0 60
Parcela 10645 PROICOHN SRL (Los
G62 44 1 0 0 0 45
Claveles de la Gloria Baja)
Asociación de Vivienda Los Portales de
G 63 25 0 0 0 0 25
Gloria Alta
TOTAL HABILITACIONES TdR 2,362 43 2 5 18 2,430
EP-
Mz C. Ampliación Los Olivos I Etapa 8 0 0 0 0 8
G3
EP- Prog. Viv La Nueva Esperanza De Gloria
30 0 0 0 0 30
G9 Alta
EP-
Asoc. Viv. La Alborada De Gloria Grande 46 0 0 0 0 46
G12
EP-
Prog. Viv. Residencial SAN PEDRO 46 0 0 0 0 46
G37
EP-
Asoc. Viv. Las PALMERAS II ETAPA- ATE 10 0 0 0 0 10
G38
EP-
Prog. Viv. Res. Las MERCEDES AMPL. I ,I1 28 0 0 0 0 28
G39
EP-
Residencial SARITA COLONIA II 25 0 0 0 0 25
G40
TOTAL HABILITACIONES AMPLIACION 193 0 0 0 0 193
Asoc. DeProp. Los husares de Junin
G3 36 0 0 0 0 36
Arboleda I
G7 Programa de Viv. Casa Grande(Parcela) 31 0 0 0 0 31
G 18 Futuro Programa. De Viv. Gloria Baja 10 0 0 0 0 10
G 25 Urbanizacion Nieves 46 0 0 0 0 46
G 35 Las Gardenias de Gloria Alta II (Parcela) 22 0 0 0 0 22
G 36 Las Gardenias de Gloria Alta III (Parcela) 9 0 0 0 0 9
G 39 AA.HH Corazon de Jesus 57 0 0 0 0 57
G 42 Parcela 10899 6 0 0 0 0 6
G 48 Program. Viv. 8 de Octubre Gloria Baja 50 0 0 0 0 50
G 49 CORP. VILA (Parcela 10652) 4 0 0 0 0 4
G 53 Asoc. El vallesito de la gloria baja 44 0 0 0 0 44
G 55 Matilde Reynalda Cantaro Mesa 7 0 0 0 0 7
G 57 Asoc. De Viv. Los Frutales de Gloria Alta 39 0 0 0 0 39
G 59 Program. Viv. Sta Elisa 10 0 0 0 0 10
1 Pascual Quispe Huamani 100 0 0 0 0 100
Pag.17
2 Jaime Canchan Carrasco 15 0 0 0 0 15

4 Mesa Redonda 0 0 0 1 0 1
5 Parcela 0 0 0 0 0 0
6 Pascualina Gonzalo Carhuallanqui 0 0 0 5 0 5
7 Juana Ramirez (Parcela) 0 0 0 1 0 1
10 Melisia QUISPE 0 0 0 7 0 7
11 Parcela 10616 0 0 0 1 0 1
13 Remigio ALHUA 0 8 0 0 0 8
14 Evaristo HUERE 0 12 0 0 0 12
15 Manuel REMUZGO GONZALES 0 16 0 0 0 16
16 Terreno EREAZO 0 0 0 0 1 1
17 Maria HINOSTROZA 0 8 0 0 0 8
18 Gregoria ORIHUELA 0 0 0 0 1 1
19 Raul HUAMAN O NELY SERPA 0 1 0 0 0 1
20 Manuel HUGO LEON SERPA 0 1 0 0 0 1
21 Reymundo BALBIN (T) 0 0 0 0 1 1
22 Geronimo BALBIN 0 0 0 0 1 1
23 Familia GOMEZ 0 0 0 0 1 1
24 Casimiro TIPE LLOCLLA 0 5 0 0 0 5
25 Eulogio VILA AGUIRRE 3 0 0 0 0 3
26 Margarita VILA DE TAPIA 6 0 0 0 0 6
27 Guillermo LOYOLA VILA 1 0 0 0 0 1
Grimalda PAUCAR DE TAIPE /JUAN LINDO
28 3 0 0 0 0 3
TAIPE
29 Alberta AVENDAÑO CHAVEZ 0 1 0 0 0 1
30 Reynalda ROMERO RICSE 0 16 0 0 0 16
31 Florencio RAMIRE 0 0 0 0 0 0
32 Virgilio GILBONIO 0 0 0 0 1 1
Aniceta MONTES DE LA CRUZ 7 MAURO
33 1 0 0 0 0 1
DE LA CRUZ QUISPE
34 Sin NOMBRE (POSESIONARIOS) 18 0 0 0 0 18
35 Parcela 1 0 0 0 0 1
36 Juan SANCHEZ RAYA 0 0 0 0 5 5
TOTAL HABILITACIONES L.E. 519 68 0 15 11 613
RESUMEN LA GLORIA
HABILITACIONES DE LOS TdR 2,362 43 2 5 18 2,430
HABILITACIONES AMPLIACION 193 0 0 0 0 193
HABILITACIONES DENTRO DEL LIMITE
613
DEL ESTUDIO 519 68 0 15 11
TOTAL HABILITACIONES LA GLORIA 3,074 111 2 20 29 3,236
Pag.18
CUADRO Nº 3: RELACIÓN DE HABILITACIONES EN EL ESQUEMA HORACIO

ZEBALLOS

COD. NOMBRE DE LA HABILITACIÓN COMER Nº DE
VIV. ESTAT. COMUN. OTRO
C. LOTES
ASOCIACION DE POBLADORES DEL AA.
25 0 0 1 0 26
HZ1 HH. SEÑOR DE MURUHUAY
HZ2 AA.HH. NUEVA JUVENTUD 37 0 0 0 0 37

HZ3 CERCADO HZJ. APM. MZ- "L" GRUPO "J" 39 0 0 0 0 39
HZ4 AA.HH. SEÑOR DE LOS MILAGROS 54 0 0 1 0 55
AA.HH JUVENTUD 30 DE MAYO Y
HZ5 193 0 0 6 4 203
AMPLIACION
HZ6 AA. HH. VIRGEN DE COCHARCAS 42 0 0 1 0 43
HZ7 AA.HH. HZG GRUPO "M" 45 1 0 2 0 48
HZ8 AA. HH. LOS JARDINES DEL SECTOR C 63 0 0 1 0 64
HZ9 AA.HH. LOS ROSALES 34 0 0 1 0 35
ASOCIACION DE POBLADORES DEL
HZ10 ASENTAMIENTO HUMANO CORAZON DE 40 0 0 1 0 41
JESUS
ASOCIACION DE VIVIENDA 15 DE
HZ11 46 0 0 1 0 47
MARZO
AGRUPACION VECINAL "DULCE
HZ12 23 0 0 2 0 25
AMANECER"
ASOCIACION DE POBLADORES DE LA
HZ13 ORGANIZACIÓN VECINAL VIRGEN DE LA 29 0 0 1 0 30
INMACULADA CONCEPCION
HZ14 38 0 0 2 0 40
HH "CESAR VALLEJO"
HZ15 AA.HH. 24 DE SETIEMBRE 109 0 1 3 0 113
AA. HH. LOS EUCALIPTOS DE ATE
HZ16 54 0 0 2 0 56
VITARTE
HZ17 AA. HH 7 DE NOVIEMBRE 105 1 0 1 0 107
HZ18 AA.HH 21 DE DICIEMBRE 57 0 0 1 0 58
ASOC. DE POBLADORES DEL AA.HH. LOS
HZ19 31 0 0 1 0 32
ANGELES
ASOCIACION DE VIVIENDA "VIRGEN DEL
HZ20 40 0 0 1 0 41
CARMEN"
ASOC. DE POBLADORES DEL AA.HH. 15
HZ21 56 0 0 2 1 59
DE JUNIO
HZ22 43 0 0 0 0 43
HH. SAN SEBASTIAN
HZ23 AA.HH. ABRAHAM VALDELOMAR 37 0 0 1 1 39
ASOCIACION DE VIVIENDA LOS
HZ24 59 0 0 1 0 60
JARDINEZ GRUPO L
HZ25 ASOC. DE POBLADORES LOS PINOS 45 0 0 0 5 50
HZ26 ORG. VECINAL 13 DE JUNIO 47 0 0 1 0 48
ASOCIACION DE VIVIENDA LADERAS DE
HZ27 44 0 0 1 0 45
HORACIO ZEVALLOS GAMEZ
HZ28 AA.HH. SANTA ROSA DE LIMA 90 0 0 1 0 91
HZ30 AA.HH. NUEVO PROGRESO 65 0 0 1 0 66
HZ31 50 0 0 0 0 50
NOVIENBRE
HZ32 AA.HH. LAS LOMAS DE HZG 126 0 0 2 0 128
HZ33 AA.HH. SAN FRANCISCO DE ASIS 66 0 0 0 0 66
HZ34 COMITÉ VECINAL 5 DE ENERO 40 0 0 1 0 41
Pag.19
AA.HH.ZEVALLOS GAMES GRUPO I

HZ35 22 0 0 4 0 26
MZ:G y H
EP-HZ6 GRUPO J Mz I -1 6 0 0 0 0 6
TOTAL HABILITACIONES
6
AMPLIACION 6 0 0 0 0
1 6 0 0 0 0 6
MARZO
2 AA.HH. HZG GRUPO "M" 17 0 0 0 0 17
3 AA.HH. 24 DE SETIEMBRE 4 0 0 0 0 4
4 4 0 0 0 0 4
HH. SAN SEBASTIAN
5 AA.HH. ABRAHAM VALDELOMAR 2 0 0 0 0 2
7 AA.HH. NUEVO PROGRESO 4 0 0 0 0 4
8 AA.HH. SANTA ROSA DE LIMA 3 0 0 0 0 3
9 2 0 0 0 0 2
HH. SEÑOR DE MURUHUAY
10 AA.HH. LOS ROSALES 8 0 0 0 0 8
AA.HH CRUZ DE MAYO 66 0 0 0 0 66
AA.HH HORACIO ZEBALLOS EXISTENTE 1,575 0 0 0 0 1,575
HZ 29 AA.HH 27 de Marzo 52 0 0 0 0 52
TOTAL HABILITACIONES L.E. 1,743 0 0 0 0 1,743
RESUMEN HORACIO ZEBALLOS
HABILITACIONES DENTRO DEL LIMITE
1,743
DEL ESTUDIO 1,743 0 0 0 0
3,701
HORACIO ZEBALLOS 3,643 2 1 44 11
CUADRO Nº 4: RELACIÓN DE HABILITACIONES EN EL ESQUEMA PARIACHI

COD. NOMBRE DE LA HABILITACIÓN VIV. COMERC. ESTAT. COMUN. OTRO Nº DE
LOTES
Asociación De Propietarios De la
PR 1 Urbanización los Portales de 100 3 1 1 0 105
Pariachi
Asociación De Propietarios
PR 2 243 7 0 0 1 251
Urbanización Fhiladelfia IV Etapa
Asociación De Vivienda "Las
PR 3 Praderas De Pariachi 3era Etapa" 308 12 0 0 2 322
Ate (10567 Y 10569)
PR 4 Asoc de Prop. El Lucumo 426 42 2 3 0 473
PR 5 Asoc. De Viv. 14 de Abril 83 0 0 0 0 83
AA. HH. San Francisco de Pariachi Y
PR6 248 0 0 6 3 257
Amp
Asoc de Prop. De Viv. Los Ficus de
PR 7 324 3 0 0 0 327
Pariachi Sector IV
Pag.20
Junta Vecinal las Praderas de

PR 8 221 29 0 0 0 250
Pariachi II Etapa
ASOC.DE PROPIETARIO DE PARIACHI

PR 9 676 26 5 1 1 709
1RA. ETAPA
Asociación de Propietarios Los

PR 10 97 0 0 1 0 98
Girasoles De Ate "ASPROLGA"
PR 11 AA. HH. Vista Alegre 45 0 1 2 0 48
Asociación Residencial Pariachi II

PR 14 368 8 7 0 2 385
Etapa
Junta de Prop. Del prog. De viv.

PR 16 49 10 1 0 0 60
Nuevo Amanecer
PR 18 Asoc de Viv. Union Pariachi 63 0 1 0 0 64
Junta de Prop. Prog. De Comercio

PR 19 124 13 0 0 0 137
Las Praderas de Pariachi km 17
Prog. De Viv. Comer. Res. "Las

PR 20 Praderas de Pariachi" - I Etapa - Ate 61 12 0 0 0 73
(Parcela 10564)
Asoc. de Prop.del prog. de Viv.

PR 23 88 12 1 0 2 103
Resid.Las Prad. De Pariachi II Etapa
Program. Viv. Y Comercio Las

PR 24 Praderas de Pariachi IV Etapa 57 0 0 0 0 57
(Parcela 11006)
Asoc. Civil de Viv. Pariachi III Etapa

PR 25 Prog. De Viv. Y Com. Las Prad. de 1,301 26 8 0 12 1,347
Pariachi III (P. 10015)"
Prog de Viv y Comercio Las Praderas
PR 26 de Pariachi (Parcela 10903 - 10908- 381 48 3 1 6 439
11007)
PR 27 AA.HH El Mirador de Pariachi 24 0 0 1 0 25
PR 28 AA.HH Alto los Angeles de Pariachi 16 0 0 0 0 16

EP-PR2 Asoc. de Viv. Las Fores de Pariachi 43 0 0 0 0 43
EP-PR3 AA.HH. Alto Pariachi 37 0 0 0 0 37
EP-PR4 Asoc. Viv. Las Torres de Pariachi 11 0 0 0 0 11
Pag.21
91
AMPLIACION 91 0 0 0 0
Asoc. Prop. De la Urb. Portales de
51 0 0 0 0 51
PR 12 Ate
PR 13 Asoc. Prog. De Vivienda el Rosario 128 0 0 0 0 128
PR 15 Asoc. De Prop. El Manantial 14 0 0 0 0 14
PR 21 Asoc. Casahuerta el Ninive 31 0 0 0 0 31
PR 22 Urb. El Descanso 123 0 0 0 0 123
Propiedad privada de Victoria

1 5 0 0 0 0 5
Quintanilla"Rinconada Baja"
A Zona sobrante / otros fines gpr 25 0 0 0 0 1 1
B Terreno lotizado otros fines gpr 25 0 0 0 0 1 1
5 Uso agricola -ciro montes 0 0 0 0 1 1

6 Asoc. De prop. San isidro 23 0 0 0 0 23
7 Prop. Ciro montes 0 0 0 0 1 1
8 Las poncianas de pariachi 60 0 0 0 0 60
9 Prop. Juan checa 1 0 0 0 0 1
10 Zona de cultivo (chacra) 0 0 0 0 1 1
11 Prop. Nemesio cardenas 0 0 0 0 1 1
Prop.privada ( comercio maderera,
12 0 1 0 0 0 1
cocreras y lubricantes
13 Grifo abandonado el padrino 0 0 0 0 1 1
Edificacion de uso comercial
14 0 1 0 0 0 1
restaurantes , hostal , etc
Servicentro sulca - cochera - torno-
15 0 1 0 0 0 1
grifo
16 Grifo pariachi 0 1 0 0 0 1
Asoc. De ex trabajadores agricolas -
17 0 0 0 0 8 8
asoc. De viv. Sta. Rosa de pariachi
18 Area verde pr 25 0 0 0 0 1 1
Ampliacion de la mz u de la parcela
19 12 0 0 0 0 12
7 ( ampl. Prod. Pariachi iii etapa)
20 Propiedad privada filampa 0 1 0 0 0 1
21 Cementerio 0 0 0 0 1 1
22 Zona Arqueologica 0 0 0 0 1 1
23 Prop de nestor salcedo- grifo 0 1 0 0 0 1
24 Zona Arqueologica - inc 0 0 0 0 1 1
Pag.22
25 Villa Hermoza 250 0 0 0 0 250
RESUMEN PARIACHI
HABILITACIONES DENTRO DEL

723
LIMITE DEL ESTUDIO 698 6 0 0 19
6,443
PARIACHI 6,092 257 30 16 48
CUADRO Nº 5: RELACIÓN DE HABILITACIONES EN EL ESQUEMA HORACIO

ZEBALLOS
COD. NOMBRE DE LA HABILITACIÓN Nº DE
VIV. COMERC. ESTAT. COMUN. OTRO
LOTES
ASOCIACION DE VIVIENDA SAN
SJ 1 25 0 0 1 0 26
FRANCISCO SAN JUAN DE ATE VITARTE
ASOCIACION DEL PROGRAMA
SJ 2 21 0 0 0 0 21
RESIDENCIAL LAS LOMAS DE ATE
SJ 5 Asociación de Viv. Snata Elisa de Ate 18 3 0 0 0 21
ASOCIACION DE VIVIENDA LOS ALISOS DE
SJ 6 PACAYAL DE LA CARRETERA CENTRAL KM 33 0 0 0 0 33
12.5 DE SAN JUAN DE ATE VITARTE
ASOCIACION DE PROPIETARIOS Y
SJ 7 RESIDENTES DEL PROGRAMA DE 26 0 0 0 0 26
VIVIENDA NUEVO HORIZONTE
ASOCIACION DE PROPIETARIOS SOL DE
SJ 8 575 7 2 0 8 592
LAS VIÑAS
ASOCIACION DE PROPIETARIOS DEL
SJ 9 PROGRAMA DE VIVIENDA LAS 195 0 2 0 0 197
GARDENIAS DE SAN JUAN
ASOCIACION DE PROPIETARIOS SOL
SJ 10 20 0 0 0 0 20
NACIENTE SAN JUAN ATE
PROGRAMA DE VIVIENDA LOS JAZMINES
SJ 12 44 5 0 0 0 49
DE SAN JUAN ATE
PROGRAMA DE VIVIENDA SANTA
SJ 15 21 2 0 0 0 23
MARTHA
ASOCIACION DE VIVIENDA LOS
SJ 16 29 0 0 0 0 29
GIRASOLES DE SAN JUAN
Pag.23
ASOCIACION DE PROPIETARIOS SANTA

SJ 18 15 0 0 0 0 15
ROSA DE SAN JUAN DE PARIACHI
ASOCIACION DE VIVIENDA LAS VIÑAS DE
SJ 19 397 0 0 2 1 400
SAN JUAN A.V.V.S.J.
ASOCIACION DE PROPIETARIOS DEL
SJ 20 PROGRAMA DE VIVIENDA LOS CLAVELES 69 0 0 0 0 69
DE SAN JUAN
ASOCIACION DE PROPIETARIOS DE
SJ 22 PROGRAMA DE VIVIENDA RESIDENCIAL 28 0 0 0 0 28
PRIMAVERA
ASOCIACION DE VIVIENDA LA PLANICIE
SJ 23 16 0 0 0 0 16
DE LA ERA
ASOCIACION DE PROPIETARIOS LOS
SJ 24 24 0 0 0 0 24
ROSALES(SEGÚN LIBRO DE ACTAS)
ASOCIACION DE VIVIENDA LOS PORTALES
SJ 26 13 0 0 0 0 13
DE BELEN (SEGÚN REGISTROS PUBLICOS)
RESIDENCIAL LA LAGUNA PROP
SJ 27 ASOCIADOS DE SAN JUAN DE PARIACHI 23 2 0 0 0 25
ATE
ASOCIACION DEL PROGRAMA DE
SJ 28 31 0 0 0 0 31
VIVIENDA MIRAFLORES SAN JUAN
ASENTAMIENTO HUMANO LAS VIÑAS DE
SJ 31 34 0 0 0 0 34
SAN JUAN
EP-SJ1 Asoc. Prop. Santa Rosa de Ate 258 0 12 2 0 272
EP- Asoc. Viv. Res. Los Claveles de San Juan
26 0 0 0 0 26
SJ11 de Pariachi
EP- Asoc. Viv. Los Pinos de San Juan de
32 0 0 0 0 32
SJ15' Pariachi
EP-
Prog. Viv. Los Algarrobos 22 0 0 0 0 22
SJ15
EP- Prog. Viv. Los Cedros San Juan de
17 0 0 0 0 17
SJ16 Pariachi
EP-
Asoc. Viv. Las Retamas 29 0 0 0 0 29
SJ17
EP-
Asoc. Viv. Casuarinas III de San Juan 13 0 0 0 0 13
SJ24
EP-
Residencial Los Girasoles de San Juan 21 0 0 0 0 21
SJ25
EP-
Asoc. Viv. Santa Silvia 15 0 0 0 0 15
SJ26
EP-
Prog. Viv. Res. Las Casuarinas 2º Etapa 28 0 0 0 0 28
SJ27
EP-
Prop. Viv. Las Casuarinas II 55 0 0 0 0 55
SJ30
EP- Asoc. Viv. Virgen de Cocharcas 29 0 0 0 0 29
Pag.24
SJ31
EP-
Asoc. Viv. Los Robles de la Era 13 0 0 0 0 13
SJ44
TOTAL HABILITACIONES AMPLIACION 558 0 12 2 0 572
SJ 3 Asoc. De Viv. La Viña de San Juan 20 0 0 0 0 20
SJ 4 Asoc. De Viv. Las Casuarinas 18 0 0 0 0 18
SJ 11 Asoc. De Prop.Señor de Muruhuay 37 0 0 0 0 37
Asociacion Vivienda Santa Maria de San
SJ 13 22 0 0 0 0 22
Juan
SJ 14 Asoc. De Viv. Valle del Rimac 73 0 0 0 0 73
SJ17 Prog. De vivienda los Cedros de San Juan 16 0 0 0 0 16
SJ21 Asoc. Vivienda Nueva Era 38 0 0 0 0 38
SJ 29 Parcela 10689 Sector C-las Viñas 15 0 0 0 0 15
SJ 30 Asoc. De Vivienda Sector Pacayal 44 0 0 0 0 44
SJ 32 Parcela 10980 1 0 0 0 0 1
2 PROP. TERCEROS 0 1 0 0 0 1
4 URB NUEVO PROGRESO 30 0 0 0 0 30
5 URB. VILLA ANGELITA 36 0 0 0 0 36
7 SECTOR LA ERA 5 0 0 0 0 5
12 PROG. VIV. SANTA ISABEL 20 0 0 0 0 20
18 PROG. VIV. LOS GUINDALES 25 0 0 0 0 25
20 PROP.TERCEROS 0 0 0 0 2 2
29 PROG. VIV. VIRGEN DE LOURDES 20 0 0 0 0 20
32 PROG. VIV. CASUARINAS III ETAP 20 0 0 0 0 20
33 PROG. EL VALLECITO 90 0 0 0 0 90
34 AA. HH LOS JARDINES 90 0 0 0 0 90
35 CHACRA CERCADA 0 0 0 0 1 1
36 TALLERES Y TERRENO CERCADOS 0 0 0 0 3 3
37 CASAS HUERTAS 6 0 0 0 0 6
38 FABRICA LAMITEL 0 0 0 0 1 1
39 GRANJA 0 0 0 0 1 1
40 CLUB CAMPESTRE 0 0 0 0 1 1
41 GRIFO SANTA CLARA 0 1 0 0 0 1
42 Av. Estrella 8 0 0 0 0 8
Pag.25
43 Centro de Salud 0 0 1 0 0 1
RESUMEN SAN JUAN
HABILITACIONES DE LA AMPLIACION
667
(DENTRO DEL LIMITE DEL ESTUDIO) 645 3 1 0 18
TOTAL HABILITACIONES SAN JUAN 2,860 22 17 5 27 2,931
CUADRO Nº 6: RESUMEN DE HABILITACIONES Y POBLACIÓN EN EL AREA DEL

ESTUDIO
RESUMEN DE HABILITACIONES COMERC COMU Nº DE HAB.
VIV. ESTAT. OTRO
. N. LOTES
HABILITACIONES DE LOS TdR con Plano

Visado 11,216 315 37 68 67 11,703 57,538
HABILITACIONES DE LOS TdR sin Plano
Visado 1,054 0 0 0 0 1,054 5,407
HABILITACIONES Ampliación con Plano
Visado 176 0 0 0 0 176 903
HABILITACIONES Ampliación sin Plano
Visado 672 0 12 2 0 686 3,447
Zonas de expansión del estudio (*) 660 77 0 15 49 801 3,385
HABILITACIONES CON REDES EXISTENTES 1,891 0 0 0 0 1,891 9,701
TOTAL HABILITACIONES PARIACHI 15,669 392 49 85 116 16,311 80,381
3.1.4 ESTUDIOS ANTERIORES
De acuerdo a las bases del presente contrato, el estudio de referencia es el Perfil

Priorizado (Ley 29236 y R.M. Nº 559-2006-EF/15) para la “Ampliación y Mejoramiento de
los Sistemas de Agua Potable y Alcantarillado del Esquema Pariachi, La Gloria, San
Juan, Horacio Zevallos y Anexos” - Distrito de Ate Vitarte
También se ha revisado, como antecedente al perfil priorizado, el Anteproyecto de

Ampliación y Mejoramiento de los sistemas de Agua Potable y Alcantarillado para el
Sector de Monterrico, Santa Anita, Ate y La Molina, elaborado por el Consorcio Andreico
– Hernandez – año 2003.
Pag.26
3.1.5 DEFINICIÓN DE LA METODOLOGÍA Y PLAN DE TRABAJO
A continuación se detallan las acciones desarrolladas las que están basadas en un

proceso de tareas y secuencias de los trabajos programados:
Evaluación y análisis de los estudios existentes (Estudio de Factibilidad, Proyectos

definitivos, etc.).
Recopilación de información sobre proyectos desarrollados y/o planos de

replanteo de obras ejecutados de agua y alcantarillado en el ámbito y en zonas
contiguas al área del proyecto.
Coordinación con los especialistas de agua potable y alcantarillado de Obras

Generales para definir los diseños, acorde con los diferentes componentes
proyectados como líneas de aducción y líneas de limpia -rebose de los
reservorios y colector principal para los respectivos empalmes.
Desarrollo del levantamiento topográfico, obteniéndose planos de manzaneo y

vías, con las respectivas curvas de nivel, vinculados a la infraestructura existente
y proyectados como son los reservorios y colectores. .
Compatibilización de los planos del levantamiento topográfico con los respectivos

planos de lotización de los AA.HH. beneficiados, debiendo estar visados y/o
aprobados por COFOPRI y/o visados por la Municipalidad distrital de Ate Vitarte.
Las actividades de diseño de las redes de agua y alcantarillado se han

desarrollado según los trabajos topográficos.
Los beneficiarios directos han sido empadronados por el equipo de intervención

social, precisando datos completos, nombre Asentamiento, Manzana, N° lote,
dirección y situación sobre saneamiento físico legal del Asentamiento.
Pag.27
Sobre la base del empadronamiento de la población se hará un listado o padrón

final de beneficiarios, con el propósito que el área comercial de SEDAPAL realice
los pre-contratos, depurando a quienes no cumplen el reglamento de SEDAPAL.
Las áreas que se encuentran en zonas intangibles deben desafectarse atendiendo

los protocolos del INC o excluirlos del proyecto las manzanas ó lotes que se
ubican en dichas áreas.
Los criterios considerados para ser beneficiarios de nuevas conexiones son:
Lotes ubicados en Manzanas aprobadas por COFOPRI ó visados por la

Municipalidad Distrital de Ate Vitarte
Titulares que presentan constancia de posesión o título de propiedad
Lotes ubicados fuera de zona intangible delimitado por el INC.
Lotes ubicados fuera de zonas de alto riesgo
No ser Inquilinos.
Vivencia permanente de los miembros de la familia
El plan de trabajo, propuesto por el Consorcio La Gloria dentro del cronograma de

actividades valorizado, se ha iniciado con las coordinaciones previas y al desarrollo de los
estudios básicos como la topografía y estudio de mecánica de suelos.
En esta etapa previa se validan los planos de lotización, con sus respectivas resoluciones
de aprobación, priorizando para el diseño a los AA.HH. que cumplen con dicha exigencia
y acorde con el N° de conexiones ofertados en la propuesta del Consorcio La Gloria.
3.1.6 DESCRIPCIÓN DE LOS SISTEMAS EXISTENTES DE AGUA POTABLE Y

ALCANTARILLADO
3.1.6.1 SISTEMA DE AGUA POTABLE
El esquema integral de abastecimiento de agua potable del Esquema Ex Fundo Pariachi,

La Gloria, San Juan, Horacio Zeballos y Anexos, han sido agrupado mediante 4 sectores
de abastecimiento: Sectores 178, 182, 186 y 187. En la actualidad, solo unas partes de
Pag.28
los Asentamientos Humanos de Horacio Zeballos (Sector 186), San Juan de Pariachi y
Pariachi cuentan con el servicio de agua potable y alcantarillado.
La distribución de los sectores de agua potable respecto de las zonas del estudio, se
muestra en el siguiente cuadro:
CUADRO Nº 07: DISTRIBUCIÓN DE LOS SECTORES POR ZONAS DE

ABASTECIMIENTO
AREA
SECTOR ZONA
(Ha)
San Juan 100.02
Sector 178 La Gloria 53.32 153.34
La Gloria 48.04
Sector 182 Pariachi 172.82 220.86
Sector 187 Pariachi 103.59 103.59

Sector 186 H. Zeballos 93.24 93.24
TOTAL 571.03
Asimismo, la Asociación de Vivienda Villa hermosa del Ex Fundo Pariachi, también

cuenta con los servicio de agua potable y Alcantarillado: El sistema de distribución de
esta habilitación proviene del sistema de agua potable de Huaycán.
3.1.6.2 SISTEMA DE ALCANTARILLADO
Catastro de redes: del catastro de redes de alcantarillado y el equipo Comercial Este, se

pudo determinar lo siguiente:
Las habilitaciones de la zona del proyecto que cuentan con el servicio de

alcantarillado son: San Juan, Villa Hermosa (Pariachi), Horacio Zeballos y el
AA.HH. Cruz de Mayo (En Horacio Zeballos), quien tiene sistema de agua y
alcantarillado Tipo II.
Estos colectores descargan en Colectores ubicados en el sector de Nicolás de

Piérola, para el caso de San Juan, y en el colector Huaycán para los
Pag.29
asentamientos ubicados en Pariachi y Horacio Zeballos. Dichos colectores tienen

áreas de servicio tanto en la zona del proyecto como en sus alrededores.
3.1.6.3 REDES SECUNDARIAS DE ALCANTARILLADO
Las redes secundarias de alcantarillado existentes en la zona del estudio, son de

diámetro DN200 mm y de material PVC; también existe tubería de DN160mm PVC
instalados en la zona de Horacio Zeballos, específicamente en el AA.HH. Cruz de Mayo.
CUADRO Nº 08: CATASTRO DE REDES SECUNDARIAS DE ALCANTARILLADO
HABILITACIÓN DN (MM) L (M)

AA.HH. Cruz de Mayo 110 2,454.22
Horacio Zevallos 200 13,255.35
Villa Hermosa 200 2,435.31
TOTAL 18,144.88
FUENTE: Catastro de SEDAPAL
3.1.6.4 COLECTORES PRINCIPALES HORACIO ZEBALLOS Y HUAYCÁN
Las áreas de drenaje existente drenan sus efluentes hacia el colector Horacio Zeballos,
que a su vez, descarga en el colector Huaycán. El metrado de la red existente se
CUADRO Nº 09: CATASTRO DE COLECTORES PRINCIPALES
COLECTOR PRINCIPAL DN (MM) L (M)

300 67.13
Horacio Zeballos 350 380.72
400 1,556.31
Huaycán 400 161.55
TOTAL 2,165.71
FUENTE: Catastro de SEDAPAL
Pag.30
3.1.6.5 TRATAMIENTO Y DISPOSICIÓN FINAL DE AGUAS RESIDUALES Y

DISPOSICIÓN FINAL DE LAS EXCRETAS
En el área del proyecto existe la PTAR “Carapongo” infraestructura que actualmente trata
desagües provenientes de habilitaciones urbanas ubicadas en Huaycán y Horacio
Zeballos. Sin embargo, esta PTAR es importante en la solución a plantearse en el Perfil,
por lo que es importante su estado actual.
3.1.7 ESTUDIO DE POBLACION
El Estudio de Población se ha basado en la información contenida en el Perfil de Pre

Inversión desarrollado el año 2008 por Sedapal y los datos de campo obtenidos por el
Consultor.
Para determinar la población, se considera como información básica, la contenida en los

Planos de Lotización y la información proporcionada por los dirigentes de los
Asentamientos Humanos en estudio.
De la encuesta realizada en el Perfil Priorizado se obtuvieron datos de viviendas

visitadas, obteniendo una densidad promedio de 5.13 habitantes por lote. En base a esta
densidad poblacional se calculó la población actual para todo el ámbito de estudio.
Por otro lado, se determinó la tasa de crecimiento poblacional de la zona de influencia del
proyecto usando como referencia la información poblacional del Distrito de Ate Vitarte, y
que fueron verificados por el estudio de población en el Perfil Priorizado.
En base a la información del Perfil Priorizado, se tomó la tasa de crecimiento para el

distrito de Ate Vitarte y las proyecciones de la población para el distrito, considerados en
el Plan Maestro, tomando una tasa de crecimiento anual de 1.5 % geométrico.
A partir de esta información se han efectuado las proyecciones poblacionales para el

período 2010-2030, considerando como año cero el año 2.010 y año 20 el año 2.020,
estimándose una población de 72,915 habitantes durante el año 2009, año en el cual se
realizó la elaboración del Expediente Técnico.
Pag.31
Para él cálculo de la población futura, aplicando el método geométrico se utilizó la

siguiente expresión:
Pf = Pa x ( 1 + r ) t
Donde:
Pf = Población Futura
Pa = Población Actual
r = tasa de crecimiento poblacional
t = años
Aplicando la tasa de crecimiento poblacional del distrito donde se encuentra la población

objetivo, se han efectuado las proyecciones de la población para el período que
corresponde al horizonte del proyecto, según se muestra en el cuadro siguiente.
CUADRO Nº 10: RESUMEN DE LAS PROYECCIONES DE LA POBLACIÓN
Nº AÑO TOTAL
-1 2,009 80,381
0 2,010 81,586
1 2,011 82,811
2 2,012 84,052
3 2,013 85,314
4 2,014 86,591
5 2,015 87,892
6 2,016 89,212
7 2,017 90,548
8 2,018 91,907
9 2,019 93,285
10 2,020 94,685
11 2,021 96,106
12 2,022 97,548
13 2,023 99,009
14 2,024 100,494
15 2,025 102,003
16 2,026 103,532
17 2,027 105,085
18 2,028 106,662
19 2,029 108,261
20 2,030 109,885
Pag.32
De la misma forma se han realizado las proyecciones de la población por esquemas se

CUADRO Nº 11: RESUMEN DE LA PROYECCIÓN DE LA POBLACIÓN POR

ESQUEMAS
LA HORACIO
Nº AÑO PARIACHI SAN JUAN TOTAL
GLORIA ZEVALLOS (*)
-1 2,009 31,250 15,770 14,672 18,689 80,381

0 2,010 31,718 16,007 14,892 18,969 81,586
1 2,011 32,195 16,247 15,115 19,254 82,811
2 2,012 32,677 16,490 15,342 19,543 84,052
3 2,013 33,168 16,738 15,572 19,836 85,314
4 2,014 33,663 16,989 15,806 20,133 86,591
5 2,015 34,170 17,244 16,043 20,435 87,892
6 2,016 34,684 17,502 16,284 20,742 89,212
7 2,017 35,202 17,765 16,528 21,053 90,548
8 2,018 35,731 18,031 16,776 21,369 91,907
9 2,019 36,267 18,302 17,027 21,689 93,285
10 2,020 36,811 18,576 17,283 22,015 94,685
11 2,021 37,364 18,855 17,542 22,345 96,106
12 2,022 37,925 19,138 17,805 22,680 97,548
13 2,023 38,492 19,425 18,072 23,020 99,009
14 2,024 39,069 19,716 18,343 23,366 100,494
15 2,025 39,656 20,012 18,619 23,716 102,003
16 2,026 40,250 20,312 18,898 24,072 103,532
17 2,027 40,854 20,617 19,181 24,433 105,085
18 2,028 41,468 20,926 19,469 24,799 106,662
19 2,029 42,089 21,240 19,761 25,171 108,261
20 2,030 42,720 21,559 20,057 25,549 109,885
(*): Se considera la población con servicio y sin servicio en Horacio Zeballos
3.1.8 DEMANDA DE ALCANTARILLADO
Como se indicó anteriormente, una pequeña parte de la población cuenta con conexión
de alcantarillado conectado a la red de Sedapal; el resto de la población realiza la
disposición sanitaria de excretas utilizando letrinas construidas artesanalmente con el
consecuente riesgo de contaminación o tiene sistemas independientes provisionales con
descarga directa a los canales existentes.
Pag.33
Los supuestos y las consideraciones respecto a la población, horizonte del proyecto y

densidad por lote que han sido aplicados en las proyecciones de agua potable también se
utilizan para proyectar los flujos de desagües.
Para los fines del proyecto, la cobertura del alcantarillado por conexiones domiciliarias
será la misma que la cobertura de agua potable, siendo así porque con el proyecto cada
familia va a tener una mayor disponibilidad de agua potable, se requiere una conexión de
alcantarillado para conducir sus flujos de desagüe.
Es preciso mencionar que en el caso de la zona de Horacio Zeballos, la evaluación

realizada incluye a todas las habilitaciones del sector.
La tasa de contribución de agua a las redes de alcantarillado se estima en un 80%,

parámetro técnico estándar que se asume y que se mantendrá a lo largo del horizonte del
proyecto.
En los cuadros siguientes se presentan los resultados de la proyección de la demanda de

alcantarillado.
Pag.34
Supervisión del Expediente Técnico y la Ejecución de Obra “Ampliación y Mejoramiento de los Sistemas de Agua Potable y Alcantarillado para el Esquema Pariachi, La Gloria, San Juan, Horacio Zevallos y
Anexos”
CUADRO Nº 12: PROYECCIONES DE LA DEMANDA DE ALCANTARILLADO – SAN JUAN DE PARIACHI
POBLACION
NUMERO DE CONEXIONES VOLUMEN DESAGUE
POBLACION COBERTURA SERVIDA
AÑO
TOTAL (%) C/CONEXION
(hab) DOMÉSTICO COMERCIAL INDUSTRIAL ESTATAL SOCIAL MULTIFAM. TOTAL l/s m3/año
1 2,011 10,502 90.0% 9,452 1,842 0 0 0 0 0 1,842 10.94 345,095
2 2,012 10,660 90.0% 9,594 1,870 0 0 0 0 0 1,870 11.11 350,341
3 2,013 10,820 90.0% 9,738 1,898 0 0 0 0 0 1,898 11.28 355,586
4 2,014 10,982 90.0% 9,884 1,927 0 0 0 0 0 1,927 11.45 361,019
5 2,015 11,147 95.0% 10,590 2,064 0 0 0 0 0 2,064 12.26 386,686
6 2,016 11,314 95.0% 10,748 2,095 0 0 0 0 0 2,095 12.45 392,494
7 2,017 11,483 95.0% 10,909 2,127 0 0 0 0 0 2,127 12.64 398,489
8 2,018 11,656 96.0% 11,190 2,181 0 0 0 0 0 2,181 12.96 408,606
9 2,019 11,831 96.0% 11,358 2,214 0 0 0 0 0 2,214 13.15 414,788
10 2,020 12,008 96.0% 11,528 2,247 0 0 0 0 0 2,247 13.35 420,971
11 2,021 12,188 97.0% 11,822 2,304 0 0 0 0 0 2,304 13.69 431,650
12 2,022 12,371 97.0% 12,000 2,339 0 0 0 0 0 2,339 13.90 438,207
13 2,023 12,557 97.0% 12,180 2,374 0 0 0 0 0 2,374 14.10 444,764
14 2,024 12,745 100.0% 12,745 2,484 0 0 0 0 0 2,484 14.76 465,372
15 2,025 12,936 100.0% 12,936 2,522 0 0 0 0 0 2,522 14.98 472,491
16 2,026 13,130 100.0% 13,130 2,559 0 0 0 0 0 2,559 15.20 479,423
17 2,027 13,327 100.0% 13,327 2,598 0 0 0 0 0 2,598 15.43 486,730
18 2,028 13,527 100.0% 13,527 2,637 0 0 0 0 0 2,637 15.67 494,036
19 2,029 13,730 100.0% 13,730 2,676 0 0 0 0 0 2,676 15.90 501,343
20 2,030 13,936 100.0% 13,936 2,717 0 0 0 0 0 2,717 16.14 509,024
Pag.35
Anexos”
CUADRO Nº 13: PROYECCIONES DE LA DEMANDA DE ALCANTARILLADO – LA GLORIA
POBLACION
NUMERO DE CONEXIONES VOLUMEN DESAGUE
POBLACION COBERTURA SERVIDA
AÑO
1 2,011 14,679 90.0% 13,211 2,575 0 0 0 0 0 2,575 15.30 482,421
2 2,012 14,899 90.0% 13,409 2,614 0 0 0 0 0 2,614 15.53 489,727
3 2,013 15,122 90.0% 13,610 2,653 0 0 0 0 0 2,653 15.76 497,034
4 2,014 15,349 90.0% 13,814 2,693 0 0 0 0 0 2,693 16.00 504,528
5 2,015 15,579 95.0% 14,800 2,885 0 0 0 0 0 2,885 17.14 540,499
6 2,016 15,813 95.0% 15,022 2,928 0 0 0 0 0 2,928 17.39 548,555
7 2,017 16,050 95.0% 15,248 2,972 0 0 0 0 0 2,972 17.66 556,798
8 2,018 16,291 96.0% 15,639 3,049 0 0 0 0 0 3,049 18.11 571,224
9 2,019 16,535 96.0% 15,874 3,094 0 0 0 0 0 3,094 18.38 579,654
10 2,020 16,783 96.0% 16,112 3,141 0 0 0 0 0 3,141 18.66 588,460
11 2,021 17,035 97.0% 16,524 3,221 0 0 0 0 0 3,221 19.14 603,448
12 2,022 17,291 97.0% 16,772 3,269 0 0 0 0 0 3,269 19.42 612,440
13 2,023 17,550 97.0% 17,024 3,319 0 0 0 0 0 3,319 19.72 621,808
14 2,024 17,813 100.0% 17,813 3,472 0 0 0 0 0 3,472 20.63 650,472
15 2,025 18,081 100.0% 18,081 3,525 0 0 0 0 0 3,525 20.94 660,401
16 2,026 18,352 100.0% 18,352 3,577 0 0 0 0 0 3,577 21.25 670,144
17 2,027 18,627 100.0% 18,627 3,631 0 0 0 0 0 3,631 21.57 680,260
18 2,028 18,906 100.0% 18,906 3,685 0 0 0 0 0 3,685 21.89 690,377
19 2,029 19,190 100.0% 19,190 3,741 0 0 0 0 0 3,741 22.22 700,869
20 2,030 19,478 100.0% 19,478 3,797 0 0 0 0 0 3,797 22.56 711,360
Pag.36
Anexos”
CUADRO Nº 14: PROYECCIONES DE LA DEMANDA DE ALCANTARILLADO – PARIACHI
POBLACION
POBLACION COBERTURA SERVIDA NUMERO DE CONEXIONES VOLUMEN DESAGUE
AÑO
1 2,011 30,692 90.0% 27,623 5,385 0 0 0 0 0 5,385 31.99 1,008,869
2 2,012 31,153 90.0% 28,038 5,465 0 0 0 0 0 5,465 32.47 1,023,856
3 2,013 31,620 90.0% 28,458 5,547 0 0 0 0 0 5,547 32.95 1,039,219
4 2,014 32,094 90.0% 28,885 5,631 0 0 0 0 0 5,631 33.45 1,054,956
5 2,015 32,576 95.0% 30,947 6,033 0 0 0 0 0 6,033 35.84 1,130,270
6 2,016 33,064 95.0% 31,411 6,123 0 0 0 0 0 6,123 36.38 1,147,131
7 2,017 33,560 95.0% 31,882 6,215 0 0 0 0 0 6,215 36.92 1,164,367
8 2,018 34,064 96.0% 32,701 6,374 0 0 0 0 0 6,374 37.87 1,194,156
9 2,019 34,575 96.0% 33,192 6,470 0 0 0 0 0 6,470 38.44 1,212,141
10 2,020 35,093 96.0% 33,689 6,567 0 0 0 0 0 6,567 39.01 1,230,314
11 2,021 35,620 97.0% 34,551 6,735 0 0 0 0 0 6,735 40.01 1,261,788
12 2,022 36,154 97.0% 35,069 6,836 0 0 0 0 0 6,836 40.61 1,280,710
13 2,023 36,696 97.0% 35,595 6,939 0 0 0 0 0 6,939 41.22 1,300,007
14 2,024 37,247 100.0% 37,247 7,261 0 0 0 0 0 7,261 43.14 1,360,333
15 2,025 37,806 100.0% 37,806 7,370 0 0 0 0 0 7,370 43.78 1,380,754
16 2,026 38,373 100.0% 38,373 7,480 0 0 0 0 0 7,480 44.44 1,401,363
17 2,027 38,948 100.0% 38,948 7,592 0 0 0 0 0 7,592 45.10 1,422,345
18 2,028 39,533 100.0% 39,533 7,706 0 0 0 0 0 7,706 45.78 1,443,703
19 2,029 40,126 100.0% 40,126 7,822 0 0 0 0 0 7,822 46.47 1,465,436
20 2,030 40,727 100.0% 40,727 7,939 0 0 0 0 0 7,939 47.16 1,487,355
Pag.37
Anexos”
CUADRO Nº 15: PROYECCIONES DE LA DEMANDA DE ALCANTARILLADO – HORACIO ZEBALLOS
POBLACION
AÑO
1 2,011 19,246 90.0% 17,321 3,376 0 0 0 0 0 3,376 20.06 632,487
2 2,012 19,534 90.0% 17,581 3,427 0 0 0 0 0 3,427 20.36 642,041
3 2,013 19,827 90.0% 17,844 3,478 0 0 0 0 0 3,478 20.66 651,596
4 2,014 20,125 90.0% 18,113 3,531 0 0 0 0 0 3,531 20.98 661,526
5 2,015 20,427 95.0% 19,406 3,783 0 0 0 0 0 3,783 22.47 708,737
6 2,016 20,733 95.0% 19,696 3,839 0 0 0 0 0 3,839 22.81 719,229
7 2,017 21,044 95.0% 19,992 3,897 0 0 0 0 0 3,897 23.15 730,095
8 2,018 21,360 96.0% 20,506 3,997 0 0 0 0 0 3,997 23.75 748,830
9 2,019 21,680 96.0% 20,813 4,057 0 0 0 0 0 4,057 24.10 760,071
10 2,020 22,005 96.0% 21,125 4,118 0 0 0 0 0 4,118 24.46 771,499
11 2,021 22,335 97.0% 21,665 4,223 0 0 0 0 0 4,223 25.09 791,170
12 2,022 22,670 97.0% 21,990 4,287 0 0 0 0 0 4,287 25.47 803,161
13 2,023 23,010 97.0% 22,320 4,351 0 0 0 0 0 4,351 25.85 815,151
14 2,024 23,356 100.0% 23,356 4,553 0 0 0 0 0 4,553 27.05 852,995
15 2,025 23,706 100.0% 23,706 4,621 0 0 0 0 0 4,621 27.45 865,735
16 2,026 24,062 100.0% 24,062 4,690 0 0 0 0 0 4,690 27.86 878,662
17 2,027 24,422 100.0% 24,422 4,761 0 0 0 0 0 4,761 28.28 891,963
18 2,028 24,789 100.0% 24,789 4,832 0 0 0 0 0 4,832 28.71 905,265
19 2,029 25,161 100.0% 25,161 4,905 0 0 0 0 0 4,905 29.14 918,942
20 2,030 25,538 100.0% 25,538 4,978 0 0 0 0 0 4,978 29.57 932,618
Pag.38
Anexos”
CUADRO Nº 16: PROYECCIONES DE LA DEMANDA DE ALCANTARILLADO – DEMANDA TOTAL DEL PROYECTO
POBLACION
AÑO
1 2,011 75,119 90.0% 67,607 13,178 0 0 0 0 0 13,178 78 2,468,872
2 2,012 76,246 90.0% 68,622 13,376 0 0 0 0 0 13,376 79 2,505,965
3 2,013 77,389 90.0% 69,650 13,576 0 0 0 0 0 13,576 81 2,543,435
4 2,014 78,550 90.0% 70,696 13,782 0 0 0 0 0 13,782 82 2,582,029
5 2,015 79,729 95.0% 75,743 14,765 0 0 0 0 0 14,765 88 2,766,192
6 2,016 80,924 95.0% 76,877 14,985 0 0 0 0 0 14,985 89 2,807,409
7 2,017 82,137 95.0% 78,031 15,211 0 0 0 0 0 15,211 90 2,849,749
8 2,018 83,371 96.0% 80,036 15,601 0 0 0 0 0 15,601 93 2,922,816
9 2,019 84,621 96.0% 81,237 15,835 0 0 0 0 0 15,835 94 2,966,654
10 2,020 85,889 96.0% 82,454 16,073 0 0 0 0 0 16,073 95 3,011,244
11 2,021 87,178 97.0% 84,562 16,483 0 0 0 0 0 16,483 98 3,088,056
12 2,022 88,486 97.0% 85,831 16,731 0 0 0 0 0 16,731 99 3,134,518
13 2,023 89,813 97.0% 87,119 16,983 0 0 0 0 0 16,983 101 3,181,730
14 2,024 91,161 100.0% 91,161 17,770 0 0 0 0 0 17,770 106 3,329,172
15 2,025 92,529 100.0% 92,529 18,038 0 0 0 0 0 18,038 107 3,379,381
16 2,026 93,917 100.0% 93,917 18,306 0 0 0 0 0 18,306 109 3,429,592
17 2,027 95,324 100.0% 95,324 18,582 0 0 0 0 0 18,582 110 3,481,298
18 2,028 96,755 100.0% 96,755 18,860 0 0 0 0 0 18,860 112 3,533,381
19 2,029 98,207 100.0% 98,207 19,144 0 0 0 0 0 19,144 114 3,586,590
20 2,030 99,679 100.0% 99,679 19,431 0 0 0 0 0 19,431 115 3,640,357
Pag.39
Supervisión del Expediente Técnico y la Ejecución de Obra “Ampliación y Mejoramiento de los Sistemas de Agua Potable
y Alcantarillado para el Esquema Pariachi, La Gloria, San Juan, Horacio Zevallos y Anexos”
IV. CAPITULO
4.0 ASPECTOS GENERALES
4.1 DATOS BÁSICOS Y CRITERIOS DE DISEÑO
4.1.1 DATOS BÁSICOS
Levantamiento topográfico
Estudio de Suelos
Demanda
Coeficientes de variaciones de consumo
Para el diseño de los componentes que lo conforman, se aplicará la normatividad

actual vigente:
Reglamento de Elaboración de Proyectos de Agua Potable y

Alcantarillado para Habilitaciones Urbanas y Peri Urbanas de Lima y
Callao - SEDAPAL
Reglamento de Elaboración de Proyectos Condominiales de Agua
Potable y Alcantarillado para Habilitaciones Urbanas y Peri Urbanas de
Lima y Callao - SEDAPAL
Reglamento Nacional de Edificaciones
Demanda calculada por conexión será:

Para agua potable: 0.125 l/s/conex
Para alcantarillado: 0.100 l/s/conex
4.1.2 CRITERIOS DE DISEÑO
4.1.2.1 REDES DE ALCANTARILLADO
Pag.40
4.1.2.1.1FORMULAS PARA DISEÑO DE REDES DE ALCANTARILLADO
La técnica de cálculo admitirá el escurrimiento en el régimen uniforme y

permanente, donde el caudal y la velocidad media permanecen constantes en
una determinada longitud de conducto.
Para el dimensionamiento del diámetro de la tubería de la red de alcantarillado

se podrá utilizar las formulas de Manning y la fórmula de Ganguiller-Kutter.
Por otro lado, las determinaciones de los caudales contribuyentes a los

colectores generales se han definido en función de las pendientes del terreno,
basadas en la topografía del área del proyecto.
CRITERIO DE VELOCIDAD MÍNIMA
En consideración a que las aguas que circulan por los alcantarillados contienen
normalmente partículas que podrían sedimentarse y formar obstrucciones, se
suele especificar que las pendientes sean superiores a un valor mínimo que en
principio garantice velocidades suficientemente altas para producir el arrastre de
los materiales en suspensión.
La velocidad mínima recomendada que garantiza el arrastre es conocida como

“velocidad mínima de arrastre” y es especificada por la mayoría de normas en
0.60 m/s para el caso de alcantarillado sanitario. Sin embargo algunos autores
consideran y recomiendan que con una velocidad igual a 0.30 m/s, sea suficiente
para garantizar el arrastre y el auto limpieza de la tubería.
VELOCIDADES MÁXIMAS
La velocidad máxima permisible del agua depende del material del que está
fabricado el conducto, para evitar erosionar sus paredes. En el Cuadro 17 se
Pag.41
presentan valores de la velocidad máxima del agua para diferentes materiales de

tubería, trátese de redes de agua potable o de alcantarillado.
CUADRO 17: VELOCIDADES MÁXIMAS EN TUBERÍAS
MATERIAL VELOCIDAD
(m/s)
Concreto Simple 3.00
Concreto reforzado 3.50
Concreto Preforzado 3.50
Acero 5.00
Acero Galvanizado 5.00
Asbesto cemento 5.00
Fiero Fundido 5.00
Hierro Dúctil 5.00
Polietileno de Alta densidad 5.00
PVC (Cloruro de polivinilo) 5.00
CRITERIO DE LA TENSIÓN TRACTIVA
La capacidad de auto limpieza de la tubería de alcantarillado, es decir, la

posibilidad de que sean arrastradas las partículas en suspensión, depende del
esfuerzo cortante que la corriente de agua ejerza sobre las paredes interiores
donde podría ocurrir la sedimentación.
Conforme a lo establecido en el numeral 3.1 – Norma OS.70 del Reglamento

Nacional de Edificaciones, la pendiente del colector, será calculada con el criterio
de la tensión tractiva. El valor mínimo de la Fuerza Tractiva será igual a 1.00 Pa,
sin embargo en tramos de arranque se podrá considerar valores de la Fuerza
Tractiva igual a 0.60 Pa.
Pag.42
PENDIENTE MÍNIMA
Conforme a lo establecido en el numeral 3.1 – Norma OS.70 del Reglamento

Nacional de Edificaciones, el proyecto de colectores de alcantarillado sanitario,
tomará en cuenta las condiciones de flujo críticas que pueden presentarse
debido a los bajos caudales de aporte durante los primeros años después de su
construcción. Se deberá garantizar que las pendientes no sean demasiado bajas
como para producir sedimentación, ocasionando elevados costos de
mantenimiento antes de alcanzar los caudales de proyecto.
La pendiente mínima de diseño se define para cualquier diámetro, como aquella

que en condiciones de transporte de aguas residuales parcialmente llenos o a
tubo lleno produzca una velocidad determinada (0.60 m/s) cuando se utiliza el
criterio de velocidad mínima o cuando se quiere obtener un valor determinado de
la Fuerza Tractiva (1.00 Pa) cuando se utiliza este criterio.
COEFICIENTE DE RUGOSIDAD
El coeficiente de rugosidad “n” de la fórmula de Manning será diferente según el

tipo de material, los mismos que se presentan el siguiente cuadro:
CUADRO 18: COEFICIENTES DE RUGOSIDAD
COEFICIENTE
MATERIAL
(n)
PVC 0.009
CONCRETO 0.013
FIBROCEMENTO 0.009
HIERRO DUCTIL 0.009
POLIETILENO (HDPE) 0.009
Pag.43
TENSIÓN TRACTIVA MÍNIMA
Conforme a lo establecido en el numeral 3.1 – DISPOSICIONES ESPECIFICAS

PARA DISEÑO NORMA OS.070 del Reglamento Nacional de Edificaciones, la
fuerza tractiva mínima debe ser suficiente para transportar entre el 90% al 95%
del material granular que se estima entra al sistema de alcantarillado.
La tensión tractiva mínima para los sistemas de alcantarillado sanitario será de

un Pa. En los tramos iníciales la verificación no podrá ser inferior a 0.6 Pa.
DIÁMETRO MÍNIMO
Conforme a lo establecido en la Norma OS.070 – REDES DE AGUAS

RESIDUALES del Reglamento Nacional de Edificaciones, el diámetro mínimo de
los colectores de alcantarillado sanitario será de 150 mm (6”).
TIRANTE MÁXIMO
De acuerdo a los criterios de diseño y al numeral 3.1 DISPOSICIONES

ESPECIFICAS PARA DISEÑO de la Norma OS.070 del Reglamento Nacional de
Edificaciones, el tirante máximo para el valor del caudal máximo futuro será igual
o inferior al 75% del diámetro interno del colector, para permitir la ventilación de
forma que se minimice o elimine la generación y acumulación de sulfuro de
hidrógeno.
PROFUNDIDAD DE INSTALACIÓN
Conforme a lo establecido en el numeral 3.3 – UBICACIÓN DE TUBERIAS de la

Norma OS.070 del Reglamento Nacional de Edificaciones, la profundidad
mínima de instalación de una tubería será definida por el recubrimiento mínimo y
este no debe ser menor de 1.00 metro sobre la clave de las tuberías en vías de
tránsito vehicular y de 0.60 metros en vías de tránsito peatonal. En el caso de
Pag.44
redes de tipo 2 será de 0.30 metro. De haber menores recubrimientos estos

deben ser justificados.
UBICACIÓN DE ELEMENTOS DE INSPECCIÓN
Conforme a lo establecido en los numerales 3.2 – CAMARAS DE INSPECCION

de la Norma OS.070 del Reglamento Nacional de Edificaciones, serán ubicados
los elementos de inspección en los arranques de la red, cambios de dirección y
pendiente. Las distancias máximas entre cámaras o tubos de inspección (no
visitables) estarán en función de los equipos de limpieza previstos y disponibles.
Se sugiere el siguiente cuadro:
CUADRO 19: DISTANCIA ENTRE BUZONES POR DIÁMETROS
DIAMETRO NOMINAL DE DISTANCIA

LA TUBERIA (mm) MAXIMA (m)
100 60
150 60
200 80
250 a 300 100
Diámetros mayores 150
MATERIAL DE LA TUBERÍA
Para transporte de fluidos a presión, PVC según norma NTP-ISO 4422, también
se podrá utilizar otro material aceptado por la Supervisión y certificado bajo su
norma correspondiente.
Para transporte de fluidos por gravedad, PVC según norma NTP-ISO 4435,
también se podrá utilizar otro material aceptado por la Supervisión y certificado
bajo su norma correspondiente. Accesorios según el material de la tubería.
Pag.45
4.1.2.1.2PARÁMETROS DE DISEÑO DEL SISTEMA DE ALCANTARILLADO
REDES DE ALCANTARILLADO TIPO I
El sistema de alcantarillado sanitario Tipo I se empleará para describir al tipo de

Sistema Convencional del Alcantarillado, y se empleará cuando la topografía y
las características del terreno presenten pendientes poco pronunciadas y planas,
así como las vías y ancho de calles sean mayores de 5 metros, permitiendo la
instalación de una tubería matriz al centro de la vía y conexiones domiciliarias en
cada frente de vivienda con descarga por gravedad al colector. Este diseño se
enmarca dentro del Reglamento de Elaboración de Proyectos de Agua Potable y
Alcantarillado para Habilitaciones Urbanas y Periurbanas de Lima y Callao.
SEDAPAL
Las principales características del sistema de Alcantarillado Tipo I son las

siguientes:
DIÁMETROS Y LONGITUD MÁXIMA ENTRE BUZONES
TUBERIA DN LONGITUD ENTRE

MINIMO 1/ BUZONES
160 mm 60 m
200 mm 80 m
250mm – 300mm 100 m
 300mm 150 m
1/ Función del cálculo hidráulico
MATERIAL Y COEFICIENTE DE RUGOSIDAD DE LA TUBERÍA
TIPO DE TUBERIA N Manning
Policloruro de Vinilo - PVC 0.010
Pag.46
CLASE DE LA TUBERÍA
PROFUNDIDAD CLASE O SERIE

MEDIA DE LA TUBERIA DE LA TUBERIA
< 3.00 m SN 2
< 5.00 m SN 4
> 5.00 m SN 8
PENDIENTES DE LA TUBERÍA DE ALCANTARILLADO
Las pendientes mínimas a considerar en el proyecto serán:
Principal: 2.00 m/Km
VELOCIDADES
VELOCIDAD (m/s.)
TUBERIA 1/
MINIMA MAXIMA
Principal 0.60 2.50
1/ Velocidad recomendada
BUZÓN
TIPO DE DIAMETRO
PROFUNDIDAD UBICACIÓN
BUZON INTERIOR
1.20 m Hasta 3.00 m Cambio de diámetro de la tubería

principal
Tipo I Cambio de dirección de la tubería
principal
1.50 m > 3.00 m
Cambio de pendientes de la tubería
principal
COEFICIENTES DE VARIACIONES DE CONSUMO DE AGUA
Coeficiente de Variación de Demanda Diario (K1) de agua
Se ha adoptado el parámetro K1 = 1.3
Coeficiente de Variación de Consumo Horario (K2) de Agua
Pag.47
Coeficiente de Contribución o Aporte de Alcantarillado
Se ha adoptado el valor de C=0.8
REDES DE ALCANTARILLADO TIPO II
El sistema de alcantarillado sanitario Tipo II se empleará para describir al tipo de

Sistema Condominial del Alcantarillado, y se empleará cuando la topografía y las
características del terreno presente pendientes pronunciadas y empinadas, así
como las vías y ancho de calles sean menores a 5 metros, no permitiendo la
instalación de una tubería matriz al centro de la vía y conexiones domiciliarias en
cada frente de vivienda con descarga por gravedad al colector. Para tal efecto,
el sistema se concibe instalando ramales en la vereda o límite de ésta, de
tuberías que recorren la manzana recolectando los desagües domiciliarios de
cada predio hasta la descarga al final de la calle y su consecuente descarga en
cámaras de inspección para integrarse al sistema general de alcantarillado. Este
diseño se enmarca dentro del Reglamento de Elaboración de Proyectos
Condominiales de Agua Potable y Alcantarillado para Habilitaciones Urbanas y
Periurbanas de Lima y Callao. SEDAPAL.
Las principales características del sistema de Alcantarillado Tipo II son las

siguientes:
DIÁMETROS
DN
TUBERIA
MINIMO 1/
Principal Tipo I 160 mm
Principal Tipo II 110 mm
1/ Función del cálculo hidráulico
Pag.48
MATERIAL Y COEFICIENTE DE RUGOSIDAD DE LA TUBERÍA
TIPO DE TUBERIA N Manning

Policloruro de Vinilo - PVC 0.010
CLASE DE LA TUBERÍA
PROFUNDIDAD CLASE O SERIE

MEDIA DE LA TUBERIA DE LA TUBERIA
< 3.00 m SN 2
< 5.00 m SN 4
> 5.00 m SN 8
PENDIENTES DE LA TUBERÍA DE ALCANTARILLADO
Las pendientes mínimas a considerar en el proyecto serán:
Principal Tipo I: 2.00 m/Km
Principal Tipo II: 5.00 m/Km
VELOCIDADES
VELOCIDAD (m/s.)
TUBERIA 1/
MINIMA MAXIMA
Principal Tipo I 0.60 2.50
Principal Tipo II 0.60 2.50
1/ Velocidad recomendada
Pag.49
UBICACIÓN Y RECUBRIMIENTO
UBICACIÓN RECUBRIMIENTO (M)

DISTANCIA CALLE CON ZONA SIN
TUBERIA RESPECTO AL ACCESO ACCESO
UBICACIÓN
LÍMITE DE VEHICULAR VEHICULAR
PROPIEDAD
Principal Entre medio de calle y Mínimo a 1.30
1.00 m 0.60 m
Tipo I costado de calzada m
Vereda – terreno rocoso

Principal Mínimo 0.50 0.20 0.20
Interior del lote –
Tipo II
Vereda – terreno
cualquier semi
tipo de terreno Mínimo 0.50 0.30 0.30
roca y natural
1/ Velocidad recomendada y en lo posible
CAJA DE REGISTRO DE CONEXIÓN TIPO II
DIAMETRO PROFUNDIDAD
TIPO DE CAJA
INTERIOR MAXIMA UBICACIÓN
CONDOMINIAL
(m) (m)
0.40 0.90 Al inicio de los tramos de arranque
D-40
Cambio de dirección de ramal tipo 2
D-60 0.91 1.20
Cambio de pendiente del ramal tipo 2
Una por cada lote en zonas de

pendiente fuerte
BUZÓN DEL SISTEMA TIPO II
TIPO DE DIAMETRO
PROFUNDIDAD UBICACIÓN
BUZON INTERIOR
1.20 m Hasta 3.00 m

Cambio de diámetro de la tubería principal
Tipo I Cambio de dirección de la tubería principal

1.50 m > 3.00 m
Cambio de pendientes de la tubería principal
Pag.50
SEPARACIÓN ENTRE CAJAS Y BUZONES
SEPARACION
TUBERIA DIAMETRO
MAXIMA
160 mm 60.0 m
Principal Tipo I
200 mm 80.0 m
Principal Tipo II 110 mm Máxima 20.0 m
COEFICIENTES DE VARIACIONES DE CONSUMO DE AGUA
Coeficiente de Variación de Demanda Diario (K1) de agua

Coeficiente de Variación de Consumo Horario (K2) de Agua

Coeficiente de Contribución o Aporte de Alcantarillado

Se ha adoptado el valor de C=0.8
4.1.2.1.3PARÁMETROS REBOSES DE RESERVORIOS
Para el dimensionamiento de los reboses de los reservorios involucrados en el

área del proyecto, se ha tomado como base las recomendaciones establecidas
en el Nuevo Reglamento de Elaboración de Proyectos de Agua Potable y
Alcantarillado para Habilitaciones Urbanas de Lima y Callao, además de los
criterios de diseño que se detalla más adelante.
Las tuberías de limpia y rebose se han dimensionado tomando en cuenta que la

limpieza de los reservorios se realizará cuando 1/3 del volumen se encuentre
lleno y tomando como promedio 4 horas de vaciado.
En los sectores tenemos colectores y reboses que van de 200 a 400 mm de

diámetro nominal.
Pag.51
Las líneas de rebose, que servirán como colectores generales se han diseñado
analizándose en cada caso las alternativas que se indica a continuación,
optándose por la más desfavorable:
Considerar como más desfavorable al caudal de rebose que es equivalente

al caudal de llenado de los reservorios y teniendo en cuenta que donde se
acumularía la descarga de dos o más reservorios no ocurrirá simultaneidad
de rebosamientos; tomándose en esos casos para el cálculo el mayor
caudal de rebose. Así mismo, se toma como premisa que los reboses sólo
tendrán oportunidad de presentarse, cuando discurra por la red de
alcantarillado el caudal medio de desagüe.
Considerar como más desfavorable al caudal de limpia que es equivalente al

caudal de vaciado entre media a una hora, de 0.50 m de tirante de un
determinado reservorio y teniendo en cuenta que donde se acumule la
ubicación de dos o más reservorios no ocurrirá simultaneidad de descarga
de los caudales de limpia; tomándose en esos casos para el cálculo el
mayor caudal de limpia. Asimismo, se toma como premisa que los caudales
de limpia podrían descargarse cuando esté discurriendo por la red de
alcantarillado el caudal máximo de desagüe.
Para el dimensionamiento de los colectores se ha definido en primera instancia

las áreas de drenaje, porcentajes de cobertura, dotaciones de agua, porcentaje
de retorno de los desagües al sistema de alcantarillado y los horizontes de
diseño.
Los parámetros de diseño considerados son los que a continuación se detallan:
COEFICIENTE DE FRICCIÓN
Teniendo en cuenta que todos los colectores serán de PVC se ha adoptado el

valor de n (Manning) =0,010.
Pag.52
VELOCIDADES DE DISEÑO
Para las tuberías de los colectores principales, se ha considerado los siguientes

valores de diseño:
Velocidad mínima permitida: 0,60 m/s

Velocidad máxima permitida: 5 m/s (Para tuberías de PVC)
Los criterios de diseño a ser adoptados son los que a continuación se señalan:
El tirante máximo de diseño es el 75% del diámetro nominal.
El diámetro mínimo para todos los colectores diseñados es de DN 200.
La mínima profundidad de recubrimiento de tubería, entre la clave superior del

tubo y la rasante de la calle resultará de la profundidad a la que se
encuentren las tuberías de agua potable y/o drenaje sanitario y otros servicios
públicos. En lo posible la profundidad mínima de recubrimiento es de 1,00 m
salvo en zonas rocosas y sin tráfico vehicular donde puede ser hasta 0.30 m.
La distancia entre buzones estará dada por las condiciones topográficas

(evitar cortes excesivos), máximas velocidades, cambios de diámetro o de
dirección. Por regla general, la separación máxima entre buzones se
encontrará entre los 50 y 100 m para diámetros hasta DN300. Para
diámetros mayores se ha permitido una distancia máxima de 150 m.
Los diámetros internos de los buzones son de 1.20m para tuberías hasta de DN
600 y profundidad menor a 3.00 m y de 1.50 m para profundidades mayores.
Pag.53
V. CAPITULO
5.0 ALCANTARILLADO PROYECTADO
5.1 SISTEMA DE ALCANTARILLADO PROYECTADO
5.1.1 DESCRIPCIÓN GENERAL
El sistema de alcantarillado proyectado a toda el área del proyecto comprende

los sectores 178, 182, 186 y 187.
El proyecto desarrollado tiene un horizonte de 20 años.
Se han determinado hasta veintiún (21) áreas de drenaje en el área del proyecto.
De acuerdo a la topografía del terreno, las áreas de drenaje establecidas
obedecen a cuencas naturales de escurrimiento, las cuales serán integrados en
su totalidad por gravedad.
CUADRO Nº 20: RESUMEN DE CAUDALES DE ALCANTARILLADO POR

ÁREA DE DRENAJE
TOTAL CAUDAL DE ALCANTARILLADO Qmh (l/s)

A.D.
(Ha) 2011 2015 2020 2025 2030
AD-01 49.60 16.26 18.23 19.85 22.26 23.99
AD-02 23.56 8.79 9.80 10.65 11.91 12.81
AD-03 26.97 11.32 12.63 13.72 15.36 16.51
AD-04 9.28 2.96 3.30 3.58 4.00 4.30
AD-05 13.80 5.27 5.86 6.35 7.09 7.61
AD-06 13.58 1.58 1.76 1.92 2.16 2.33
AD-07 14.25 5.04 5.57 5.98 6.63 7.09
AD-08 22.85 3.96 4.38 4.72 5.24 5.61
Pag.54
AD-09 23.44 8.10 8.95 9.65 10.71 11.45
AD-10 38.95 3.20 3.58 3.89 4.37 4.71
AD-11 14.28 0.44 0.49 0.53 0.60 0.64
AD-12 17.20 5.31 5.90 6.39 7.13 7.66
AD-13 10.62 3.68 4.08 4.43 4.93 5.28
AD-14 6.67 1.30 1.47 1.59 1.79 1.92
AD-15 18.41 7.49 8.29 8.96 9.96 10.67
AD-16 13.69 4.66 5.21 5.67 6.36 6.85
AD-17 11.94 3.05 3.40 3.68 4.12 4.43
AD-18 11.52 4.35 4.88 5.30 5.95 6.41
AD-19 29.14 6.98 7.68 8.24 9.10 9.70
AD-20 97.86 31.81 35.36 38.29 42.70 45.82
AD-21 103.42 29.49 32.90 35.72 39.94 42.93
TOTAL 571.03 165.04 183.72 199.11 222.31 238.72
Las obras secundarias a ejecutarse en el sistema de alcantarillado comprende la

instalación de redes y conexiones domiciliarias del Tipo Convencional para las
zonas bajas del estudio, la cual denominaremos Tipo I, y Tipo II, para las partes
altas, con gran pendiente y anchos de vías menores de 6 m. Su funcionamiento
será íntegramente por gravedad, con descarga inicial a colectores principales
proyectados y a colectores primarios. La descarga final se realizará en el
colector Carretera Central para su posterior tratamiento en la Planta de
Tratamiento de Aguas Residuales de Santa Clara.
Según el Perfil de Pre Inversión se ha previsto la descarga de los desagües

provenientes de las redes secundarias hacia ocho (8) Colectores Primarios
denominados:
Colector Horacio Zevallos
Pag.55
Colector Horacio Zeballos existente

Colector La Gloria 1
Colector Pariachi 1
Colector Pariachi 2
Colector San Juan
Colector Carretera Central
5.1.2 ÁREAS DE DRENAJE
5.1.2.1 ÁREA DE DRENAJE 01
El área de drenaje 01 pertenece a la Zona de Horacio Zeballos y está delimitado

por la zona actual de abastecimiento de agua y alcantarillado de Horacio
Zeballos. Tiene un área de 49.60 ha. Presenta sistema de alcantarillado Tipo I,
con diámetros de DN200 y material P.V.C. Actualmente descarga al Colector
Huaycán con su posterior tratamiento en la P.T.A.R. de Carapongo.
Se plantea integrar toda el área de drenaje hacia el Colector Pariachi 1,

derivando el efluente de alcantarillado en dos puntos. Uno mediante el colector
proyectado Horacio Zeballos de PVC DN300mm hasta entregar los desagües al
colector Pariachi 1 en el buzón P-01. La siguiente descarga se realizará desde el
colector existente Horacio Zeballos, siendo derivado desde el buzón 691 y cruzar
parte del Área de Drenaje Nº 15, para descargar en el buzón P03. De esta
manera, se logra aliviar el Colector Huaycán.
También recibe el aporte de las áreas de drenaje AD-02 y AD-03

correspondientes a las partes altas de Horacio Zeballos, donde se ha
contemplado sistema de abastecimiento de agua y alcantarillado Tipo II.
La tubería de rebose de los Reservorios RP-01 y RP-03 de DN200 mm servirá

como red recolectora de los ramales del alcantarillado Tipo II en las partes altas
del área de drenaje.
Pag.56
Los ramales de alcantarillado Tipo II serán de diámetros de 110 mm, con

recubrimiento mínimo de 50 cm. Se empalmarán a las redes existentes Tipo II
mediante tubería de DN160mm con un recubrimiento mínimo de 1.00 m
CUADRO Nº 21: RESUMEN DE HABILITACIONES AD-01
POBLACION POBLACION
HABILITACIONES
2011 2030
349 463
AA.HH CRUZ DE MAYO
AA.HH HORACIO ZEBALLOS EXISTENTE 8325 11047
TOTAL 8,674 11,510
El área de drenaje 02 pertenece a la margen derecha de Horacio Zeballos. Se

encuentran en las zonas altas, y no cuentan con abastecimiento de agua
potable. La disposición de excretas se realiza mediante silos artesanalmente
construidos. Tiene un área de 23.56 ha.
Se plantea integrar toda el área de drenaje hacia el Colector Pariachi 1. El

sistema de alcantarillado proyectado es del Tipo II y se conectará por gravedad a
la red existente del área de drenaje 1 de Horacio Zevallos y conducido al colector
existente Horacio Zevallos con su posterior descarga al Colector Pariachi 1.
La tubería de rebose del Reservorio RP-04 de DN200 mm servirá como red

recolectora de los ramales del alcantarillado Tipo II en las partes altas del área
de drenaje.

mediante tubería de DN 160mm con un recubrimiento mínimo de 1.00 m
Pag.57
2,011 2,030
HABILITACIONES
(hab) (hab)
ASOCIACION DE POBLADORES DEL AA. HH. 132 175
SEÑOR DE MURUHUAY
AA.HH. SEÑOR DE LOS MILAGROS 285 379
AA.HH JUVENTUD 30 DE MAYO Y AMPLIACION 1020 1353
ASOCIACION DE POBLADORES DEL

ASENTAMIENTO HUMANO CORAZON DE JESUS 211 280
AGRUPACION VECINAL "DULCE AMANECER" 122 161
AA. HH 7 DE NOVIEMBRE 556 738
AA.HH 21 DE DICIEMBRE 302 400
ORG. VECINAL 13 DE JUNIO 248 329
AA.HH. SANTA ROSA DE LIMA 477 632
AA.HH. NUEVO PROGRESO 343 455
AA.HH. LAS LOMAS DE HZG 667 884
AA.HH.ZEVALLOS GAMES GRUPO I MZ:G y H 116 154
AA.HH. NUEVO PROGRESO 22 29
AA.HH. SANTA ROSA DE LIMA 15 21
ASOCIACION DE POBLADORES DEL AA. HH.

SEÑOR DE MURUHUAY 10 14
TOTAL 4,526 6,004
El área de drenaje 03 pertenece a la margen izquierda de Horacio Zeballos. Se

encuentran en las zonas altas, y no cuentan con abastecimiento de agua
potable. La disposición de excretas se realiza mediante silos artesanalmente
construidos. Tiene un área de 26.97 ha.
Pag.58

sistema de alcantarillado proyectado es del Tipo II y se conectará por gravedad a
la red existente del área de drenaje 1 de Horacio Zevallos y conducido al colector
existente Horacio Zevallos con su posterior descarga al Colector Pariachi 1.
La tubería de rebose del Reservorio RP-02 de DN200 mm servirá como red

de drenaje.

mediante tubería de DN160mm con un recubrimiento mínimo de 1.00 m
HABILITACIONES 2,011 2,030

197 261
AA.HH. NUEVA JUVENTUD
CERCADO HZJ. APM. MZ- "L" GRUPO "J" 207 274
AA. HH. VIRGEN DE COCHARCAS 222 295
AA.HH. HZG GRUPO "M" 239 317
AA. HH. LOS JARDINES DEL SECTOR C 334 443
AA.HH. LOS ROSALES 180 239
ASOCIACION DE VIVIENDA 15 DE MARZO 244 324
ASOCIACION DE POBLADORES DE LA
ORGANIZACIÓN VECINAL VIRGEN DE LA 154 204
INMACULADA CONCEPCION
ASOCIACION DE POBLADORES DEL AA. HH "CESAR

202 268
VALLEJO"
AA.HH. 24 DE SETIEMBRE 577 765
AA. HH. LOS EUCALIPTOS DE ATE VITARTE 286 380
ASOC. DE POBLADORES DEL AA.HH. LOS ANGELES 164 217
Pag.59
ASOC. DE POBLADORES DEL AA.HH. 15 DE JUNIO 297 393
ASOCIACION DE POBLADORES DEL AA. HH. SAN

229 303
SEBASTIAN
AA.HH. ABRAHAM VALDELOMAR 196 260
ASOCIACION DE VIVIENDA LOS JARDINEZ GRUPO L 313 415
ASOC. DE POBLADORES LOS PINOS 239 317
ASOCIACION DE VIVIENDA LADERAS DE HORACIO

234 310
ZEVALLOS GAMEZ
AA.HH 27 de Marzo 276 366
ASOCIACION DE VIVIENDA 13 DE NOVIENBRE 266 352
AA.HH. SAN FRANCISCO DE ASIS 350 464
COMITÉ VECINAL 5 DE ENERO 211 280
ASOCIACION DE VIVIENDA 15 DE MARZO 32 42
AA.HH. HZG GRUPO "M" 90 119
AA.HH. 24 DE SETIEMBRE 22 29
ASOCIACION DE POBLADORES DEL AA. HH. SAN

22 29
SEBASTIAN
AA.HH. ABRAHAM VALDELOMAR 10 14
GRUPO J Mz I -1 32 42
AA.HH. LOS ROSALES 0 0
TOTAL 5,825 7,722
El área de drenaje 04 se ubica en el sector de Pariachi y colinda con Huaycán.

No cuentan con abastecimiento de agua potable. La disposición de excretas se
realiza mediante silos artesanalmente construidos. Tiene un área de 9.28 ha.
Pag.60
Se plantea integrar toda el área de drenaje hacia el Colector Huaycán. El

sistema de alcantarillado proyectado es del Tipo I y descargará por gravedad al
colector existente Huaycán a la altura del cruce con la Carretera Central, con su
posterior descarga en el Colector Carretera Central.
POBLACION POBLACION
HABILITACIONES
2011 2030
Asociación De Propietarios Urbanización 989 1312
Fhiladelfia IV Etapa
Asociación de Propietarios Los Girasoles De
514 682
Ate "ASPROLGA"
Propiedad privada filampa 0 0
TOTAL 1,503 1,994

Se plantea integrar toda el área de drenaje hacia el Colector Huaycán existente.

El sistema de alcantarillado proyectado es del Tipo I y descargará por gravedad
al colector existente Huaycán a la altura de la intersección de la Av. Andrés A.
Cáceres y la Avenida A, con su posterior descarga en el Colector Carretera
Central.
POBLACION POBLACION
HABILITACIONES
2011 2030
ASOC.DE PROPIETARIO DE PARIACHI 1RA. 1005 1334
ETAPA
Asociación Residencial Pariachi II Etapa 1629 2161
TOTAL 2,634 3,495
Pag.61

La tubería de rebose del Reservorio R9-02 de DN300 mm servirá como red

de drenaje.

Cáceres y la calle Rosario, con su posterior descarga en el Colector Carretera
Central.
POBLACION POBLACION
HABILITACIONES
2011 2030
678 899
Asoc. Prog. De Vivienda el Rosario
Asoc. Casahuerta el Ninive 165 218
TOTAL 843 1,117


Pag.62
Cáceres y la calle Leoncio Prado, con su posterior descarga en el Colector

Carretera Central.
POBLACION POBLACION
HABILITACIONES
2011 2030
2252 2988
Asoc de Prop. El Lucumo
Urb. El Descanso 37 49
TOTAL 2,289 3,037
El área de drenaje 08 se ubica en el sector de Pariachi y colinda con la carretera

Central. No cuentan con abastecimiento de agua potable por parte de Sedapal.
La disposición de excretas se realiza mediante silos artesanalmente construidos.
Tiene un área de 22.85 ha.

colector a la altura de la intersección de las Av. Horacio Zeballos y Carretera
Central, con su posterior descarga en el Colector Carretera Central.
2,011 2,030
HABILITACIONES
(hab) (hab)
Asociación De Propietarios De la Urbanización los Portales de 222 295
Pariachi
Asociación De Propietarios Urbanización Fhiladelfia IV Etapa 297 393
Asoc. Prop. De la Urb. Portales de Ate 271 359
Asoc. De Prop. El Manantial 74 98
Junta de Prop. Prog. De Comercio Las Praderas de Pariachi km 17 656 870
Prog. De Viv. Comer. Res. "Las Praderas de Pariachi" - I Etapa - Ate

(Parcela 10564) 323 429
Pag.63
Asoc. de Prop.del prog. de Viv. Resid.Las Prad. De Pariachi II Etapa 15 21
Prog de Viv y Comercio Las Praderas de Pariachi (Parcela 10903 -

10908-11007) 5 7
Zona de cultivo (chacra) 0 0
Prop. Nemesio cardenas 0 0
Prop.privada ( comercio maderera, cocreras y lubricantes 0 0
Grifo abandonado el padrino 0 0
Prop de nestor salcedo- grifo 0 0
TOTAL 1,863 2,472
El área de drenaje 09 se ubica en el sector de Pariachi y se ubica entre la Av.

Circunvalación, la Av. 2 y la Av. Andrés A. Cáceres. No cuentan con
abastecimiento de agua potable por parte de Sedapal. La disposición de
excretas se realiza mediante silos artesanalmente construidos. Tiene un área de
23.44 ha.
Se plantea integrar toda el área de drenaje hacia el Colector Pariachi 2 en el
buzón P19. El sistema de alcantarillado proyectado es del Tipo I y descargará
por gravedad al colector a la altura de la intersección de las Av. Andrés A.
Cáceres y la Av. A.
POBLACION POBLACION
HABILITACIONES
2011 2030
Junta Vecinal las Praderas de Pariachi II Etapa 1169 1551
ASOC.DE PROPIETARIO DE PARIACHI 1RA. ETAPA 2284 3030
Asociación Residencial Pariachi II Etapa 318 422
TOTAL 3,771 5,003
Pag.64
El área de drenaje 10 se ubica en el sector de Pariachi. No cuentan con

38.95 ha.

buzón P19, al igual que el Área de Drenaje 9. El sistema de alcantarillado
proyectado es del Tipo I y descargará por gravedad al colector a la altura de la
intersección de las Av. Andrés A. Cáceres y la Av. A.
POBLACION POBLACION
HABILITACIONES
2011 2030
Zona Arqueologica - inc 0 0
Villa Hermoza 1323 1755
TOTAL 1,704 2,260

14.28 ha.

por gravedad al colector a la altura de la intersección de la Av. Circunvalación y
calle s/n.
Pag.65
POBLACION POBLACION
HABILITACIONES
2011 2030
TOTAL 234 310

17.20 ha.

por gravedad al colector a la altura de la intersección de la Av.2 y calle s/n.
POBLACION POBLACION
HABILITACIONES
2011 2030
Asociación De Vivienda "Las Praderas De 185 246
Pariachi 3era Etapa" Ate (10567 Y 10569)
Asoc de Prop. De Viv. Los Ficus de Pariachi
1712 2272
Sector IV
ASOC.DE PROPIETARIO DE PARIACHI 1RA.

286 379
ETAPA
Asoc. de Prop.del prog. de Viv. Resid.Las Prad.

450 597
De Pariachi II Etapa
Asoc. De ex trabajadores agricolas - asoc. De

0 0
viv. Sta. Rosa de pariachi
TOTAL 2,633 3,494
Pag.66

10.62 ha.

por gravedad al colector a la altura de la intersección de la Av. Horacio Zeballos
con la Carretera Central.
POBLACION POBLACION
HABILITACIONES
2011 2030
Asociación De Vivienda "Las Praderas De 1442 1914
Pariachi 3era Etapa" Ate (10567 Y 10569)
Prog de Viv y Comercio Las Praderas de
53 70
Pariachi (Parcela 10903 - 10908-11007)
Asociación De Propietarios De la Urbanización

307 407
los Portales de Pariachi
TOTAL 1,802 2,391

6.67 ha.

con la Av. 2.
Pag.67
POBLACION POBLACION
HABILITACIONES
2011 2030
Asoc. Civil de Viv. Pariachi III Etapa Prog. De 628 834
Viv. Y Com. Las Prad. de Pariachi III (P. 10015)"
Area verde pr 25 0 0
Ampliacion de la mz u de la parcela 7 ( ampl.

64 85
Prod. Pariachi III etapa)
TOTAL 692 919

18.41 ha.

con la Av. 3.
POBLACION POBLACION
HABILITACIONES
2011 2030
Asoc. Civil de Viv. Pariachi III Etapa Prog. De 3372 4474
ASOCIACION DE VIVIENDA "VIRGEN DEL
211 280
CARMEN"
TOTAL 3,583 4,754
Pag.68

13.69 ha.
Se plantea integrar toda el área de drenaje hacia el Área de drenaje 18 en el

buzón 779 para luego descargar su efluente en el Colector Pariachi 1 en el
buzón P14. Recibe el aporte del área de drenaje Nº 17 diseñado con
alcantarillado Tipo II en los buzones 734 y 739. El sistema de alcantarillado
proyectado es del Tipo I y descargará por gravedad al colector a la altura de la
intersección de la Av. Vía Colectora con la Av. s/n.
POBLACION POBLACION
HABILITACIONES
2011 2030
Asoc. De Viv. 14 de Abril 439 582
Asoc de Viv. Union Pariachi 333 442
Asoc. Civil de Viv. Pariachi III Etapa Prog. De

1692 2245
Zona sobrante / otros fines gpr 25 0 0
Cementerio 0 0
Zona Arqueologica 0 0
TOTAL 2,464 3,269

11.94 ha.
Pag.69
Se plantea integrar el área de drenaje hacia el Área de drenaje 16 en los

buzones 734 y 739, para luego descargar su efluente en el Colector Pariachi 1
en el buzón P14. El sistema de alcantarillado proyectado es del Tipo II y
descargará por gravedad a los colectores proyectados del área de drenaje 16 en
la calle 2 con las intersecciones con los pasajes F y T, respectivamente.
POBLACION POBLACION
HABILITACIONES
2011 2030
AA. HH. San Francisco de Pariachi Y Amp 1310 1739
AA. HH. Vista Alegre 238 316
TOTAL 1,548 2,055

11.52 ha.
Se plantea integrar el área de drenaje hacia el Colector Pariachi 1. Recibe los

aportes de las áreas de drenaje 16 y 17 Área de drenaje 16 en el buzón 779. El
colector a la altura de la intersección de la Av. Vía Colectora con la Av. s/n.
POBLACION POBLACION
HABILITACIONES
2011 2030
Propiedad privada de Victoria 27 36
Quintanilla"Rinconada Baja"
Asoc. de Viv. Las Fores de Pariachi 228 302
AA.HH. Alto Pariachi 196 260
Asoc. Viv. Las Torres de Pariachi 58 77
Terreno lotizado otros fines gpr 25 0 0
Uso agricola -ciro montes 0 0
Pag.70
Asoc. De prop. San isidro 122 161

Program. Viv. Y Comercio Las Praderas de Pariachi
301 399
IV Etapa (Parcela 11006)
Asoc. Civil de Viv. Pariachi III Etapa Prog. De Viv. Y
1163 1543
Com. Las Prad. de Pariachi III (P. 10015)"
AA.HH El Mirador de Pariachi 127 168
AA.HH Alto los Angeles de Pariachi 84 112
TOTAL 2,306 3,058
El área de drenaje 19 se ubica entre los sectores de La Gloria y Pariachi. No

cuentan con abastecimiento de agua potable por parte de Sedapal. La
disposición de excretas se realiza mediante silos artesanalmente construidos.
Tiene un área de 29.14 ha.
Se plantea integrar el área de drenaje hacia el Colector La Gloria 1, que es la

descarga natural del área de drenaje, para luego integrar el alcantarillado al
Colector Pariachi 1 en el buzón P18. El sistema de alcantarillado proyectado es
del Tipo I y descargará por gravedad al colector a la altura de la intersección de
la Av. s/n con la Av. s/n.
POBLACION POBLACION
HABILITACIONES
2011 2030
42 56
Mz C. Ampliación Los Olivos I Etapa
Mesa Redonda 0 0
Parcela 0 0
Pascualina Gonzalo Carhuallanqui 0 0
Juana Ramirez (Parcela) 0 0
Asoc. De Viv. Los Olivos I, II, III, IV Etapas 137 182
Lotización Residencial "San Luis De Gloria Alta I" 100 133
Asoc. De Viv. Los Frutales de Gloria Alta 206 273
Asoc. De Vivienda Villa Mercedes 15 21
Junta de Prop. Del prog. De viv. Nuevo
259 343
Amanecer
Asoc. Civil de Viv. Pariachi III Etapa Prog. De Viv. 22 29
Pag.71
Y Com. Las Prad. de Pariachi III (P. 10015)"

Prog de Viv y Comercio Las Praderas de Pariachi
1955 2595
(Parcela 10903 - 10908-11007)
Prop. Ciro montes 0 0
Las poncianas de pariachi 317 421
Prop. Juan checa 5 7
Edificacion de uso comercial restaurantes ,
0 0
hostal , etc
Servicentro sulca - cochera - torno- grifo 0 0
Grifo pariachi 0 0
TOTAL 3,058 4,060
El área de drenaje 20 se ubica en el sector de La Gloria. No cuentan con

97.86 ha.
Se plantea integrar el área de drenaje hacia el Colector La Gloria 2 en el buzón

1261, que es la descarga natural del área de drenaje, para luego integrar el
alcantarillado al Colector San Juan en el buzón 1630. El sistema de
alcantarillado proyectado es del Tipo I y descargará por gravedad al colector a la
altura de la intersección de la Av. Carretera Central.
2,011 2,030
HABILITACIONES
(hab) (hab)
243 323
AA. HH. Los Alamos de La Gloria del Distrito de Ate
Asociación De Vivienda Residencial Los Jardines De La
Gloria De Ate 238 316
Asoc. DeProp. Los husares de Junin Arboleda I 191 253
Asociación de Vivienda La Arboleda Gloria Alta 164 217
Asoc. De Viv. Filadelfia II Etapa 164 217
Asoc. De Viv. Los Olivos I, II, III, IV Etapas 836 1109
Programa de Viv. Casa Grande(Parcela) 164 217
Asociación De Vivienda Sarita Colonia Gloria Baja 243 323
Asoc. de Propietarios Los Robles De la Gloria Baja 164 217
Pag.72
Asociación De Propietarios Señor De Muruhuay Gloria

Baja Ate - Vitarte 275 365
Asociación Santa María De Gloria 179 238
Asoc. De Viv. El Paraiso de la Gloria de ATE 544 722
Asociación Villa Gloria - Ate Vitarte 259 343
Asoc. De Viv. Las Viñas de Gloria Baja 169 224
Asociación de Propietarios La Casa Blanca de la Gloria 111 148
Asociación Residencial Los Milagros de Gloria 122 161
Asoc. de Propietarios de la Urb. Las Palmeras 211 280
Futuro Programa. De Viv. Gloria Baja 53 70
Asoc. De Prop. Urb. La Gloria (Parcela 10614 10615) 550 730
Asentamiento Humano 24 De Junio Cerro La Gloria -
Ate 148 197
AGRUP. DE VIVIENDA. GLORIA ALTA DE VITARTE 238 316
Asociación De Philadelfia de Ate I Etapa 872 1157
Parcela Santa Felicia Gloria Baja (Parcela 10656) 174 231
Urbanización "El Rosario De Ate" 132 175
Urbanizacion Nieves 243 323
Asoc. De Viv. Copropietarios Luisa Vargas Landeo 312 414
Asociación De Vivienda Las Mercedes De Ate 1147 1522
Comité Urbano Los Cedros De La Gloria Grande -
COMUCEG 259 343
Asoc. PISECSA Gloria Baja (Parcela 10648)- Program.
Viv. La Gloria II Etapa 185 246
Asoc. De Prop. Las Mercedes 2da Etapa Gloria Grande 349 463
Asociacion de Vivienda Estrella Andina 491 652
Asociación De Propietarios De Vivienda Del Programa
De Vivienda Las Gardenias De La Gloria Alta I Etapa Ate
Vitarte. 280 372
Las Gardenias de Gloria Alta II (Parcela) 116 154
Las Gardenias de Gloria Alta III (Parcela) 47 63
Lotización Residencial "San Luis De La Gloria Alta II" 15 21
Programa De Vivienda Villa San Carlos Ate 291 386
AA.HH Corazon de Jesus 301 399
Residencial Santa Isabel de la Gloria Alta (Parcela
10601) 137 182
ASOCIACION CENTRO POBLADO BUENA VISTA 159 211
Parcela 10899 32 42
Predio Rustico Gloria Baja (Parcela 10644) Los Claveles
de la Gloria Baja 307 407
Predio La Gloria Baja (Parcela 10640) PROICOHM 137 182
Predio Rustico Gloria Baja (PARCELA 10904) 69 92
Asoc. De Viv. Las Flores Gloria Alta (Parcelas 10603-
10582-10581-10607) 623 827
Pag.73
Predio La Gloria Alta U.C 10923 (Alt Km

14.6)INVERSMEN 84 112
Program. Viv. 8 de Octubre Gloria Baja 265 351
CORP. VILA (Parcela 10652) 22 29
Asoc. De Prop. De Viv.Residencial California de la gloria
bajaAndina 132 175
JUNTA DE PROP. FAMEDA 47 63
Asoc. El vallesito de la gloria baja 233 309
Predio La Gloria Alta 10610 PROICOHM Sub Lote 13 58 77
Matilde Reynalda Cantaro Mesa 37 49
Asoc. Residencial de Vivienda Santa Marina 253 336
Program. Viv. Sta Elisa 53 70
Asociación De Propietarios De Vivienda Las Mercedes
De Ate Aplicación II 191 253
Asoc. De Vivienda Villa Mercedes 301 399
Parcela 10645 PROICOHN SRL (Los Claveles de la Gloria
Baja) 233 309
Asociación de Vivienda Los Portales de Gloria Alta 132 175
Pascual Quispe Huamani 529 701
Jaime Canchan Carrasco 79 105
Prog. Viv La Nueva Esperanza De Gloria Alta 159 211
Melisia QUISPE 0 0
Parcela 10616 0 0
Asoc. Viv. La Alborada De Gloria Grande 243 323
Remigio ALHUA 0 0
Evaristo HUERE 0 0
Manuel REMUZGO GONZALES 0 0
Terreno EREAZO 0 0
Maria HINOSTROZA 0 0
Gregoria ORIHUELA 0 0
Raul HUAMAN O NELY SERPA 0 0
Manuel HUGO LEON SERPA 0 0
Reymundo BALBIN (T) 0 0
Geronimo BALBIN 0 0
Familia GOMEZ 0 0
Casimiro TIPE LLOCLLA 0 0
Eulogio VILA AGUIRRE 15 21
Margarita VILA DE TAPIA 32 42
Guillermo LOYOLA VILA 5 7
Grimalda PAUCAR DE TAIPE /JUAN LINDO TAIPE 15 21
Alberta AVENDAÑO CHAVEZ 0 0
Reynalda ROMERO RICSE 0 0
Florencio RAMIRE 0 0
Virgilio GILBONIO 0 0
Pag.74
Aniceta MONTES DE LA CRUZ 7 MAURO DE LA CRUZ

QUISPE 5 7
Sin NOMBRE (POSESIONARIOS) 95 126
Parcela 5 7
Juan SANCHEZ RAYA 0 0
Prog. Viv. Residencial SAN PEDRO 243 323
Asoc. Viv. Las PALMERAS II ETAPA- ATE 53 70
Prog. Viv. Res. Las MERCEDES AMPL. I ,I1 148 197
Residencial SARITA COLONIA II 132 175
TOTAL 15,743 20,893
El área de drenaje 21 se ubica en el sector de San Juan. No cuentan con

103.42 ha.
Se plantea integrar el área de drenaje hacia el Colector San Juan, que es la

descarga natural del área de drenaje, para luego integrar el alcantarillado al
Colector Carretera Central en el buzón 1630. El sistema de alcantarillado
proyectado es del Tipo I para las partes bajas y Tipo II para las partes altas.
.
2,011 2,030
HABILITACIONES
(hab) (hab)
ASOCIACION DE VIVIENDA SAN FRANCISCO SAN JUAN DE 132 175
ATE VITARTE
ASOCIACION DEL PROGRAMA RESIDENCIAL LAS LOMAS DE
ATE 111 148
Asoc. De Viv. La Viña de San Juan 106 141
Asoc. De Viv. Las Casuarinas 95 126
Asociación de Viv. Snata Elisa de Ate 95 126
ASOCIACION DE VIVIENDA LOS ALISOS DE PACAYAL DE LA
CARRETERA CENTRAL KM 12.5 DE SAN JUAN DE ATE
VITARTE 174 231
ASOCIACION DE PROPIETARIOS Y RESIDENTES DEL
PROGRAMA DE VIVIENDA NUEVO HORIZONTE 137 182
Pag.75
ASOCIACION DE PROPIETARIOS SOL DE LAS VIÑAS 3039 4033

ASOCIACION DE PROPIETARIOS DEL PROGRAMA DE
VIVIENDA LAS GARDENIAS DE SAN JUAN 1030 1367
ASOCIACION DE PROPIETARIOS SOL NACIENTE SAN JUAN
ATE 106 141
Asoc. De Prop.Señor de Muruhuay 196 260
PROGRAMA DE VIVIENDA LOS JAZMINES DE SAN JUAN ATE 233 309
Asociacion Vivienda Santa Maria de San Juan 116 154
Asoc. De Viv. Valle del Rimac 385 511
PROGRAMA DE VIVIENDA SANTA MARTHA 111 148
ASOCIACION DE VIVIENDA LOS GIRASOLES DE SAN JUAN 154 204
Prog. De vivienda los Cedros de San Juan 84 112
ASOCIACION DE PROPIETARIOS SANTA ROSA DE SAN JUAN
DE PARIACHI 79 105
ASOCIACION DE VIVIENDA LAS VIÑAS DE SAN JUAN A.V.V.S.J. 2099 2785
ASOCIACION DE PROPIETARIOS DEL PROGRAMA DE
VIVIENDA LOS CLAVELES DE SAN JUAN 365 484
Asoc. Vivienda Nueva Era 201 267
ASOCIACION DE PROPIETARIOS DE PROGRAMA DE VIVIENDA
RESIDENCIAL PRIMAVERA 148 197
ASOCIACION DE VIVIENDA LA PLANICIE DE LA ERA 84 112
ASOCIACION DE PROPIETARIOS LOS ROSALES(SEGÚN LIBRO
DE ACTAS) 127 168
ASOCIACION DE VIVIENDA LOS PORTALES DE BELEN (SEGÚN
REGISTROS PUBLICOS) 69 92
RESIDENCIAL LA LAGUNA PROP ASOCIADOS DE SAN JUAN DE
PARIACHI ATE 122 161
ASOCIACION DEL PROGRAMA DE VIVIENDA MIRAFLORES
SAN JUAN 164 217
Parcela 10689 Sector C-las Viñas 79 105
Asoc. De Vivienda Sector Pacayal 233 309
ASENTAMIENTO HUMANO LAS VIÑAS DE SAN JUAN 179 238
Parcela 10980 5 7
Asoc. Prop. Santa Rosa de Ate 1364 1810
PROP. TERCEROS 0 0
PROP. TERCEROS 15 21
URB NUEVO PROGRESO 159 211
URB. VILLA ANGELITA 191 253
PROP. TERCEROS 0 0
SECTOR LA ERA 27 36
PROP. TERCEROS 5 7
PROP. TERCEROS 5 7
Asoc. Viv. Res. Los Claveles de San Juan de Pariachi 137 182
Pag.76
PROG. VIV. SANTA ISABEL 106 141

PROP. TERCEROS 5 7
PROP. TERCEROS 0 0
Asoc. Viv. Los Pinos de San Juan de Pariachi 169 224
Prog. Viv. Los Algarrobos 116 154
Prog. Viv. Los Cedros San Juan de Pariachi 90 119
Asoc. Viv. Las Retamas 154 204
PROG. VIV. LOS GUINDALES 132 175
PROP. TERCEROS 0 0
PROP.TERCEROS 0 0
PROP. TERCEROS 0 0
PROP. TERCEROS 0 0
Asoc. Viv. Casuarinas III de San Juan 69 92
Residencial Los Girasoles de San Juan 111 148
Asoc. Viv. Santa Silvia 79 105
Prog. Viv. Res. Las Casuarinas 2º Etapa 148 197
PROP. TERCEROS 0 0
PROG. VIV. VIRGEN DE LOURDES 106 141
Prop. Viv. Las Casuarinas II 291 386
Asoc. Viv. Virgen de Cocharcas 154 204
PROG. VIV. CASUARINAS III ETAP 106 141
PROG. EL VALLECITO 476 632
AA. HH LOS JARDINES 476 632
CHACRA CERCADA 0 0
TALLERES Y TERRENO CERCADOS 0 0
CASAS HUERTAS 32 42
FABRICA LAMITEL 0 0
GRANJA 0 0
CLUB CAMPESTRE 0 0
GRIFO SANTA CLARA 0 0
Av. Estrella 42 56
Centro de Salud 0 0
Asoc. Viv. Los Robles de la Era 69 92
TOTAL 15,117 20,069
5.1.3 CONEXIONES DOMICILIARIAS
Como parte de las obras, se instalaran conexiones domiciliarias de desagües.

El número de conexiones domiciliarias de alcantarillado a atender en el presente
estudio son de 6,784, los cuales corresponden a los lotes de vivienda habitados,
Pag.77
comprendidos entre un área menor a 500 m2. El resumen de conexiones

domiciliarias a atender se muestra en el siguiente cuadro:
CUADRO Nº 42: RESUMEN DEL NÚMERO DE CONEXIONES

DOMICILIARIAS DE ALCANTARILLADO A INSTALAR
LOTES
LOTES NO ATENDIBLES
ATENDIBLES
VIVIENDA OTROS USOS TOTAL
LOTES DE: LH DE
> LOTES
< 90 LNH LB COMERCIAL ESTATAL COMUNAL OTROS
90 - 500 M2 500
M2
M2
Habilitaciones
de los TdR con 6,601 183 14 1665 2753 315 37 68 67 11,703
Plano Visado
Habilitaciones
de los TdR sin 1,054 1,054
Plano Visado
Habilitaciones
del Adicional
98 0 0 29 49 176
con Plano
Visado
Habilitaciones
del Adicional
672 0 12 2 0 686
sin Plano
Visado
Zonas
660 77 0 15 49 801
Informales
Habilitaciones
con Redes 1,891 1,891
Existentes
TOTAL 6,699 183 14 1,694 2,802 392 49 85 116 163,11
Pag.78
5.1.4 COLECTORES PRINCIPALES
Se instalarán colectores principales, en una longitud de 7.879,97 m que recibirán

los aportes de las 21 áreas de drenaje existentes en la zona del proyecto. Estos
colectores, descargarán sus efluentes en el Colector Carretera Central.
Los colectores a instalar son los siguientes:
Colector Horacio Zevallos, de diámetro DN300 y con una longitud de

191.84 m
Colector Pariachi 1, de diámetros DN350 y DN400, con una longitud de
2.389,05 m
Colector Pariachi 2, de diámetro DN250, con una longitud de 1.203,11 m
Colector La Gloria 1, de diámetro DN200, con una longitud de 548.90 m
Colector La Gloria 2, de diámetros DN200 y DN 400, con una longitud de
1.611,24
Colector San Juan, de diámetros DN 250, DN300, DN350 y DN400, con
una longitud de 1.935,83 m.
CUADRO Nº 43: RESUMEN DE METRADO DE LOS

COLECTORES PRINCIPALES
Diámetro (mm)
Total
DESCRIPCION
110 160 200 250 300 350 400 800 (m)
COLECTORES
0.00 0.00 2,093.84 1,609.53 646.88 2,783.72 746.00 0.00 7,879.97
PRINCIPALES
191.84 191.84
Horacio Zeballos
Pariachi 1 2,353.16 35.89 2,389.05
Pariachi 2 1,203.11 1,203.11
La Gloria 1 548.90 548.90
La Gloria 2 1,544.94 66.30 1,611.24
San Juan 406.42 455.04 430.56 643.81 1,935.83
Pag.79
5.1.5 EMISOR
El Colector Carretera Central se instalará para recibir los aportes de las 21 áreas
de drenaje de la zona del proyecto, más el área de drenaje de Huaycan y la zona
correspondiente a Nicolás de Piérola.
Recibirá los aportes mediante descargas de los siguientes colectores:
Colector existente Huaycán

Colector Pariachi 1
Colector Pariachi 2
Colector San Juan
CUADRO Nº 44: RESUMEN DE METRADO EN EL COLECTOR

CARRETERA CENTRAL
Diámetro (mm)
Total
DESCRIPCION
(m)
110 160 200 250 300 350 400 800
EMISOR 0.00 0.00 0.00 0.00 0.00 0.00 0.00 6,610.43 6,610.43
Carretera
6,610.43 6,610.43
Central
Pag.80
VI. CAPITULO
6 COSTOS, PRESUPUESTOS Y METRADO DEL SISTEMA DE

ALCANTARILLADO
6.1 METRADO DEL SISTEMA DE ALCANTARILLADO SANITARIO.
A continuación, se muestra el resumen de la infraestructura sanitaria de

alcantarillado proyectado:
CUADRO Nº 45: RESUMEN DE METRADO EN LA RED DE

ALCANTARILLADO
Diámetro (mm)
Total
DESCRIPCION
110 160 200 250 300 350 400 800 (m)
REDES
26,952.10 2,036.70 88,294.11 406.42 327.76 430.56 643.81 0.00 119,091.46
SECUNDARIAS
A.D. 01(*)
A.D. 02 6,878.13 471.97 7,350.10

A.D. 03 9,481.95 907.77 10,389.72
A.D. 04 2,781.46 2,781.46
A.D. 05 3,540.46 3,540.46
A.D. 06 1,292.53 1,292.53
A.D. 07 3,581.51 3,581.51
A.D. 08 4,750.90 4,750.90
A.D. 09 6,348.25 6,348.25
A.D. 10 3,267.72 3,267.72
A.D. 11 2,193.62 2,193.62
A.D. 12 4,359.81 4,359.81
A.D. 13 2,850.04 2,850.04
A.D. 14 1,349.65 1,349.65
A.D. 15 4,972.08 4,972.08
A.D. 16 3,482.77 3,482.77
A.D. 17 9,272.26 656.96 9,929.22
A.D. 18 2,644.25 2,644.25
A.D. 19 5,611.93 5,611.93
A.D. 20 20,438.96 20,438.96
Pag.81
A.D. 21 1,319.76 14,828.17 406.42 327.76 430.56 643.81 17,956.48

REBOSES DE
0.00 0.00 1,782.90 361.00 136.51 475.29 0.00 0.00 2,755.70
RESERVORIOS
Rebose RP-01
557.15 557.15
y RP-03
Rebose RP-02 319.38 319.38
Rebose RP-04 286.84 286.84
Rebose RP-05
182.95 475.29 658.24
y RP-08
Rebose RP-06 142.32 142.32
Rebose RP-07 210.54 361.00 571.54
Rebose RP-09 136.51 136.51
Rebose RP-10 40.61 40.61
Rebose RP-11 43.11 43.11
COLECTORES
0.00 0.00 2,093.84 1,609.53 646.88 2,783.72 746.00 0.00 7,879.97
PRINCIPALES
Horacio
191.84 191.84
Zeballos
Pariachi 1 2,353.16 35.89 2,389.05
Pariachi 2 1,203.11 1,203.11
La Gloria 1 548.90 548.90
La Gloria 2 1,544.94 66.30 1,611.24
San Juan 406.42 455.04 430.56 643.81 1,935.83
EMISOR 0.00 0.00 0.00 0.00 0.00 0.00 0.00 6,610.43 6,610.43
Carretera
6,610.43 6,610.43
Central
TOTAL 26,952.10 2,036.70 92,170.85 2,376.95 1,111.15 3,689.57 1,389.81 6,610.43 136,337.56
(*) Área de drenaje con servicio correspondiente a Horacio Zevallos
Pag.82
VII. CAPITULO
7 CRITERIOS A SEGUIR DADAS POR EL SUPERVISOR
7.1 CRITERIOS DE INSTALACION DE TUBERIAS PROPUESTOS
La Supervisión, tiene que revisar minuciosamente los detalles de la forma como

se va planteando el desarrollo de la instalación de tuberías por el
dimensionamiento de la red de alcantarillado, las cuales se mencionan a
continuación:
Se necesitará datos sobre la topografía de la zona para que se pueda definir

el área del proyecto, de las cuencas y subcuencas de alcantarillado para el
trazado de la red durante la excavación de las zanjas y en el asentamiento
de las tuberías.
El consultor deberá realizar los trabajos topográficos necesarios para el

trazo y replanteo del proyecto, tales como: ubicación y fijación de ejes y
líneas de referencia por medio de puntos ubicados en elementos
inamovibles. Los niveles y cotas de referencia indicados en los planos se
fijan de acuerdo a estos y después se verificarán las cotas del terreno, etc.
El tipo y clase de material de la línea de alcantarillado será determinado por

el proyectista de acuerdo a las características de la misma; topografía del
terreno, recubrimiento y mantenimiento de la línea a instalar, tipo y calidad
de suelo (agresividad por presencia de cloruros, sulfatos).
Toda tubería de agua y desagüe que cruce ríos, líneas férreas o alguna
instalación especial, necesariamente deberá contar con su diseño específico
de cruce, que contemple básicamente la protección que requiera la tubería.
El procedimiento a seguir en la instalación de la línea de alcantarillado será

proporcionado por los mismos fabricantes en sus manuales de instalación.
Pag.83
En los puntos de cruces con cualquier servicio existente, la separación

mínima con la tubería de agua y/o desagüe, será de 0,20 m, medidos entre
los planos horizontales tangentes respectivos.
El colector de alcantarillado preferentemente deberá cruzar por debajo del

tubo de agua, lo mismo que el punto de cruce deberá coincidir con el centro
del tubo de agua, a fin de evitar que su unión quede próxima al colector.
Sólo por razones de niveles, se permitirá que tubo de agua cruce por debajo
del colector, debiendo cumplirse las 0,20 m de separación mínima y, la
coincidencia en el punto de cruce con el centro del tubo de agua.
No se instalará ninguna línea de alcantarillado, que pase a través o entre en

contacto con ninguna cámara de inspección de desagües, luz, teléfono, etc.,
ni con canales para agua de regadío.
Los colectores son generalmente de 200 mm o mayor, siendo excepcionales los

de 150 mm., y son normalmente instalados a una profundidad mínima de 1 m;
las principales desventajas de la aplicación de este sistema en zonas rurales
son:
Los colectores son instalados a grandes profundidades, demandando

excavaciones muy profundas que incrementa notablemente los costos de
construcción.
Es necesario utilizar cámaras de inspección profundas de costo de

construcción elevado, que se incrementan por mayor excavación, mayor
utilización de encofrados y/o empleo de bombeo para bajar el nivel freático.
Las viviendas situadas a una cota inferior que la calle tendrán dificultades
para descargar sus aguas residuales por gravedad.
Pag.84
El sistema de alcantarillado condominial se origina en Brasil en la década de los

años 80 como una alternativa de menor costo al sistema convencional. Las
características básicas de este sistema son las siguientes:
Los colectores frecuentemente son tendidos interiormente a las viviendas,

partiendo de las instalaciones sanitarias del lote, siguiendo el recorrido más
favorable de acuerdo a la pendiente del terreno y evitando excavaciones
profundas. Las redes también podrán ser trazadas exteriormente a las
viviendas, a través de jardines y veredas, como en el alcantarillado
simplificado. De esta manera es posible obtener ahorros sustanciales en
cuanto a la longitud, el diámetro y la profundidad de las tuberías empleadas.
El trazado de las redes deberán hacerse siguiendo el criterio de servir a

bloques urbanos vistos como una sola unidad, en lugar de servir a lotes de
manera individual. Al conjunto de lotes que funcionan como unidad de
servicio se le denomina “condominio” y se le define como el grupo de lotes
(manzana) que es atendido por una misma red o tubería condominial. Cada
manzana es considerada como si fuera la proyección horizontal de un
edificio. De esta manera, las redes condominiales dentro de una cuadra se
construyen a lo largo de las propiedades privadas de sucesivas (lotes) con el
permiso de los dueños
Otro criterio que podría considerarse, es el que relaciona el periodo de diseño

con el tamaño de la población del proyecto, tal como se muestra a continuación:
Localidades de 1 000 a 15 000 habitantes: 10 a 15 años.

Localidades de 15 000 a 50 000 habitantes: 15 a 20 años.
Los estimados de los flujos de aguas residuales provenientes de las viviendas se

basan comúnmente en el consumo de agua de la familia. Por esto, para diseñar
el sistema de alcantarillado, habrá que definir la dotación de agua potable por
habitante. La dotación, a su vez, dependerá del clima, el tamaño de la población,
características económicas, culturales, información sobre el consumo medido en
la zona, etc.
Pag.85
La cantidad de aguas residuales generada por una comunidad es menor a la

cantidad de agua potable que se le suministra, debido a que existen pérdidas a
través del riego de jardines, abrevado de animales, limpieza de viviendas y otros
usos externos. El porcentaje de agua distribuida que se pierde y no ingresa a las
redes de alcantarillado, depende de diversos factores, entre los cuales están: los
hábitos y valores de la población, las características de la comunidad, la dotación
de agua, y las variaciones del consumo según las estaciones climáticas de la
población.
El trazado de las redes públicas se realizará a partir de los puntos de cota más
elevada (arranque) hacia el punto de cota más baja (descarga) y siguiendo el
drenaje natural del terreno. El proyectista deberá analizar las alternativas de
trazado para obtener la menor extensión de red y conectar todas las manzanas.
La red pública puede ser ubicada en el centro de calle o avenida. Sin embargo,
de preferencia será ubicada en las áreas más protegidas del tránsito vehicular,
utilizando, siempre que sea posible, las aceras, los parques y los jardines
existentes.
7.1.2 PARA EL DISEÑO DEL SISTEMA DE ALCANTARILLADO
El Consultor elaborará el estudio definitivo del esquema verificando la capacidad

de los colectores existentes, a los cuales podrían descargar algunos colectores a
diseñar si fuera posible.
 ÁREAS DE DRENAJE
 Se estudiará la contribución de las áreas de drenaje previendo las

posibles zonas de expansión y tipos de uso previstos.
 Se verificará la capacidad de los colectores existentes, a los cuales

podrían descargar algunos colectores a diseñar.
Pag.86
 La disposición final de los desagües se realizará hacia un

emisor o Planta de Tratamiento de Aguas Residuales.
 Las líneas de alcantarillado están constituidas por todos los

colectores, tanto principales como secundarios, condominiales y
conexiones domiciliarias; estaciones de bombeo, cámaras de
inspección o buzones, buzonetas, cajas condominiales y buzones
de retención de sólidos.
 COLECTORES PRIMARIOS Y SECUNDARIOS.
 Cuando se trate de empalmes a redes existentes de los Conjuntos

Habitacionales debe presentar los cálculos o evaluaciones
hidráulicas que sustenten que no afectarán el flujo y/o caudal ni el
área de drenaje de los sistemas existentes.
 Los colectores se proyectarán previendo la contribución de las

áreas de drenaje vecinas. Al efecto, en el diseño del diámetro de
los colectores, se considerará la capacidad adicional de estas áreas
de drenaje, las que serán determinadas en coordinación con
SEDAPAL.
 El diámetro mínimo de los colectores será de 200 mm (8"), tanto en

habilitaciones de uso de vivienda como de uso industrial.
 Excepcionalmente y sólo en habilitaciones de uso de vivienda,

podrán utilizarse colectores de 150 mm (6") de diámetro; 4” (en
zonas accidentadas y/o topográficas) siempre y cuando su
necesidad se sustente en mejores condiciones hidráulicas de
funcionamiento o por su ubicación en zonas accidentadas con
calles angostas, pero de fuertes pendientes.
Pag.87
 En todos los casos, no debe existir la posibilidad de mal uso de los

colectores para la disposición de basuras, debiendo ubicar
buzones y/o cámaras de retención de sólidos (cerca de los cerros,
zonas arenosas) que carecen de sistemas de recolección de
residuos de sólidos cuya ubicación permita su mantenimiento
periódico.
 Las conexiones domiciliarias podrán instalarse en colectores de

hasta 350 mm (14") de diámetro, siempre y cuando las tuberías no
tengan armadura. No está permitido efectuar conexiones
domiciliarias a colectores primarios, ni emisores o en tuberías de
diámetros mayores al señalado.
 Los empalmes a colectores existentes de 400 mm (16") de

diámetro y mayores, se harán hacia un buzón; no permitiéndose
insertar nuevos buzones cortando la tubería existente. La tubería
de empalme al buzón debe formar un ángulo de 90°. Si la magnitud
de los colectores de entradas y salida al buzón, lo requiere, se
deben diseñar cámaras especiales para el empalme.
 Los colectores se proyectarán en tramos rectos entre cámaras de

inspección. No se permitirán tramos curvos.
 Los colectores adyacentes a almacenamientos como reservorios y

cisternas, Estaciones de Bombeo de pozos, Estaciones Booster
y/o similar tendrán la suficiente capacidad para poder evacuar los
caudales de limpia y/o rebose de esos almacenamientos.
Pag.88
7.2 OBSERVACIONES REALIZADAS
La adjudicación de la Elaboración del Expediente Técnico, Intervención

Social y Ejecución de la Obra: “Ampliación y Mejoramiento de los
Sistemas de Agua Potable y Alcantarillado para el Esquema Pariachi, La
Gloría, San Juan, Horacio Zevallos y Anexos”, a fin de mejorar las
condiciones del sistema de agua potable y alcantarillado de las
habilitaciones involucradas, así como la mejora de la calidad de vida de la
población beneficiada. Fue otorgado al Consorcio la Gloria, que está
conformada por: GyM S.A., Abengoa, Lahmeyer Agua y Energía S.A. y
Aquaplan Ingenieros S.A., que recibe la buena pro después de participar
en la Licitación Pública LP N° 002-2009 – CONSURSO OFERTA -
SEDAPAL, en julio del 2009. Cuenta con viabilidad para su construcción
por parte del Sistema Nacional de Inversión Pública y código del Banco
de Proyectos N° 44682.
La Modalidad de Ejecución Contractual Concurso Oferta, según lo

establecido en el Art. 41º del Reglamento de Contrataciones del Estado
D.S.Nº 184-2008-EF, es la modalidad de ejecución “por el alcance del
contrato” que puede emplearse en procesos de selección para la
ejecución de obras públicas. Bajo esta modalidad, el postor concurre
ofertando la elaboración del expediente técnico, ejecución de obra y,
según lo requerido en las Bases del proceso, el terreno; considerando en
su oferta económica según el costo global de todas las prestaciones
requeridas por la Entidad. Precisándose que, según indica la citada
norma, esta modalidad sólo puede emplearse en aquellas obras públicas
que se convoquen bajo el sistema de suma alzada, cuando el valor
referencial del proceso corresponda a una licitación pública.
De acuerdo con lo establecido en el artículo 142° del Reglamento, el

contrato se encuentra conformado por el documento que lo contiene, las
Bases integradas, la oferta ganadora y aquellos documentos derivados
del proceso de selección que establezcan obligaciones para las partes y
Pag.89
que hayan sido expresamente señalados en el contrato. En ese sentido,

también forma parte del contrato la oferta económica del postor ganador
de la buena pro, por lo que constituye su obligación respetar sus
términos.
Para la ejecución de la obra por la modalidad de concurso oferta, el

contratista se encuentra limitado, en principio, a proyectar la obra y
ejecutarla respetando las especificaciones técnicas preestablecidas por la
Entidad y los montos contractuales adjudicados. Por su parte, la Entidad
debe reconocer el pago al contratista por el monto total de su oferta
económica. En principio el contratista se encuentra obligado a proyectar
la ejecución de la obra respetando los términos y montos materia de su
oferta. Además, dicha decisión supone que se haya aprobado
previamente el expediente técnico definitivo, dado que con anterioridad a
ello el contratista ejecuta únicamente las prestaciones relacionadas con
la elaboración del expediente técnico.
De lo señalado se desprende que en las obras convocadas bajo la

modalidad de concurso oferta el contratista se encuentra obligado a
ejecutar el contrato conforme con las Bases del proceso y el alcance de
su oferta. En esa medida, no podría ejecutarse las partidas del
expediente técnico “hasta donde alcance el monto contratado”, pues se
entiende que el expediente técnico debe haber sido elaborado
proyectando la ejecución de la obra en concordancia con los límites de su
oferta económica, salvo que, una vez aprobado el expediente técnico,
surja la necesidad de aprobar adicionales de obra en los términos
explicados anteriormente.
El supervisor debe verificar las zonas que conforman el área del proyecto,
ante cualquier cambio el Consultor debe informar la existencia de alguna
nueva habilitación que se encuentre dentro del área que abarca el
proyecto, consultando a la supervisión si se incluye dentro del área de
trabajo. Ante ello la Supervisión no puede autorizar la inclusión de alguna
Pag.90
habilitación debido a que se generaría un adicional, por lo cual se hace la

respectiva consulta a la Entidad (SEDAPAL) representado por el
Coordinador del Expediente Técnico, si procede dicha inclusión.
Para ver si se aprobaba dicha inclusión, se verificó que los lotes

beneficiarios, son mayor o menor al valor que aparece en los términos de
referencia. De dicha revisión se comprobó que la cantidad de propietarios
aptos para la firma de contratos era menor al proyectado, por lo que la
Supervisión recomendó incluir dichos lotes que no habían sido
considerados , pero que sí se encontraban dentro del área del proyecto.
El resultado de las conexiones domiciliarias, formaron parte de un cuadro
explicativo en que constaban los metrados contractuales que figuraban
en los Términos de Referencias, los que realmente son actos para la
firma de contratos y los que no estaban considerados en el proyecto.
La supervisión al tener conocimiento de la modalidad de ejecución de

obra, es Concurso Oferta, debe diferenciar las dos fases que comprende
el Proyecto, asimismo, debe conocer los plazos contractuales de cada
fase.
La primera fase es la elaboración del Estudio Definitivo y Expediente
Técnico integral de las obras consideradas para el abastecimiento de
agua potable y alcantarillado, el cual luego de ser aprobado por
SEDAPAL, se pasará a la segunda fase o etapa de construcción. El plazo
contractual para el Expediente Técnico es 150 días calendarios y la
construcción de las obras 390 días calendarios.
El Valor Referencial debe estar debidamente sustentado, con planillas de

metrados parciales y totales que se generen como consecuencia del
desarrollo del estudio, los cuales deben presentar el sustento y
descripción de cada partida considerada, adjuntando la lista de precios y
cotización que los respalden, considerando cotizaciones actuales o
vigentes relacionadas a los materiales que se emplearán para la
ejecución de la Obra.
Pag.91
Para la programación, control y supervisión de las obras debe

programarse todas las actividades utilizando el Software de Microsoft
Project, presentando en el Diagrama Gantt, Pert y el Calendario, las
secuencias y tiempo máximo y mínimo por actividad. Deben preverse
adecuadamente el suministro oportuno de todos los materiales puestos
en obra.
Las valorizaciones del CONSULTOR serán respaldadas por el

cumplimiento de cada Tarea, junto con la presentación de un Informe
Resumen de las actividades desarrolladas de acuerdo al Plan de Trabajo
y Cronogramas como requisito para suscripción del Contrato.
La supervisión de preferencia debe comprender el sistema de recolección

de aguas servidas y deberá verificar que los metrados sean los
correspondientes a los que se señala en la memoria descriptiva, en el
presupuesto y en los planos. Asimismo, se verificará el análisis unitario
de las partidas de instalación de los colectores, verificando la cantidad de
recursos como: mano de obra (cantidad de cuadrillas)
El Consultor debió presentar semanalmente a la Supervisión los Informes

de Avance de la Elaboración del Expediente Técnico.
Mensualmente el Consultor presentaba su valorización de acuerdo al

Calendario de Avances del Estudio. Para este caso el contrato esta bajo
el sistema de suma alzada, en tal sentido las valorizaciones tenían que
estar formuladas en función a los metrados ejecutados contratados con
los precios unitarios de valor referencial, agregando separadamente los
montos proporcionales de gastos generales y utilidad del valor
referencial. El subtotal así obtenido tenía que estar multiplicado por el
factor de relación, calculado hasta la quinta cifra decimal; a este monto se
agregaba el porcentaje correspondiente al Impuesto General a las Ventas
(IGV).
Pag.92
Desde la fecha que entrega el Consultor la valorización, la Supervisión

tiene un plazo máximo de 5 días para su aprobación y con la remisión a
la Entidad, contados a partir del primer día hábil del mes siguiente al de la
valorización respectiva, y es cancelada por la Entidad en fecha no
posterior al último día de tal mes.
Se dio el caso en que la Entidad se demoró en pagar una valorización, y

el Consultor procedió a tramitar el reconocimiento de los intereses
legales, de conformidad con los artículos 1244º, 1245º y 1246º del
Código Civil. Para el pago de los intereses se formula una Valorización
de Intereses y se efectuara el pago con la valorización siguiente.
El Presupuesto Adicional Nº 01, por S/. 86,446.22; incl. IGV (19.00%), se

asigno debido a que realizo actividades mayores en el desarrollo del
Expediente Técnico. Este presupuesto adicional bajo el sistema de suma
alzada fue calculado considerando los mismos gastos generales fijos y
variables del valor referencial, multiplicado por el factor de relación con el
que se le adjudicó la buena pro.
El Cliente de acuerdo a la experiencia de otros proyectos de similar

característica, recomienda al Consultor denominar en todos los
documentos al Tipo Convencional como Tipo I y al Tipo Condominial
como Tipo II.
Las obras secundarias a ejecutarse en el sistema de alcantarillado
comprende la instalación de redes y conexiones domiciliarias del Tipo
Convencional (Tipo I) para las zonas bajas del estudio, y Tipo II, para las
partes altas, con gran pendiente y anchos de vías menores de 6 m. Su
funcionamiento será íntegramente por gravedad, con descarga inicial a
colectores principales proyectados y luego a colectores primarios.
El relieve del terreno en los pasajes y calles de las habilitaciones

pertenecientes al área de desarrollo del Expediente Técnico, variaron
porque los pobladores realizaron trabajos de acondicionamiento en las
calles y en los pasajes cercanos a sus lotes, a esto se suma el paso del
Pag.93
tiempo transcurrido, desde la etapa de pre inversión hasta la ejecución

del expediente técnico.
Al variar la topografía del terreno, ha variado la longitud de la tubería,

asimismo, varia la pendiente en tal sentido varia la tensión tractiva y la
velocidad del fluido.
También, se encontró algunos lotes que sobresalían en veredas y calles,
por lo cual, el Consultor no podía realizar un buen levantamiento
topográfico (nivelación) con mayor facilidad y precisión (de acuerdo al
plano de lotización alcanzado).
Se encontró que el tipo de terreno no coincidía de acuerdo al estudio de

factibilidad aprobado. En tal sentido, al variar el tipo de terreno de normal
a rocoso, semirocoso o de relleno. Las cajas condominiales que se
pretendían proyectar de acuerdo a la factibilidad, se tuvieron que
profundizar porque se había diseñado en un área con terreno rocoso,
pero en realidad era terreno de relleno. Al modificar las profundidades de
las cajas condominiales en dichos tramos, varía la longitud de la tubería
de alcantarillado, al igual que la pendiente, y por tal razón varían los
parámetros de diseño (tensión tractiva, velocidad del fluido)
Al realizar, el Consultor, las calicatas para el estudio de suelos, se debe

considerar las profundidades a la que estarán las diversas unidades de
los sistemas de agua potable y alcantarillado. Asimismo, deberá realizar
un mayor número de calicatas en los lugares críticos de los pasajes y
calles de las habilitaciones beneficiadas. Asimismo, evitar diseños
cercanos a interferencias rocosas, debido a que cuando se realice el
acondicionamiento del área de construcción se tendría que emplear
explosivos y/o contratar maquinaria neumática para fracturar la roca,
provocando pérdidas de horas de trabajo e implica también un mayor
gasto económico en el uso de recursos.
Pag.94
Para los diseños con empalmes a redes existentes de alcantarillado, se

debe tener en cuenta las cotas de terreno y cotas de fondo, de esta
manera se asegura que se empalmará adecuadamente por gravedad.
Se debe incluir estudios, diseños y solución de todo tipo de interferencias

con redes de servicio público, vías de transporte, tráfico, Etc. con la obra
proyectada materia de la presente Licitación.
Para obtener la información oficial de las redes existentes, de las

empresas de servicio como son LUZ DEL SUR, Telefónica del Perú y el
Ministerio de Agricultura a fin de evitar y/o solucionar posibles
interferencias, se realizo el trámite con dichas entidades a través de
cartas a nombre de la empresa SEDAPAL, porque a través del nombre
del consorcio no le proporcionaban ningún tipo de información.
Coordinar con INVERMET y otras dependencias de la Municipalidad

Metropolitana de Lima, las posibles interferencias con obras a su cargo
en la zona donde se proyectarán las líneas de interconexión, conducción
e impulsión (intercambios viales u otros). Igualmente, coordinar con la
MTC y vía férrea los cruces por donde pasara la tubería.
Se realizarán piques exploratorios para verificar la interferencia con los

servicios existentes tales como redes de agua, desagüe, eléctricas,
telefónicas, en los cruces de calles, avenidas y en lugares donde no se
tenga información actualizada de redes de otros servicios.
Solicitar a las entidades competentes la disponibilidad de los terrenos en

donde se ejecutarán las obras del proyecto, debiendo coordinar también
para definir el aspecto estético y arquitectónico de tal manera que
armonice con el entorno del área en donde se ejecutarán las obras. Si
alguno de los terrenos pertenece a terceros, el Consultor debe efectuar la
compra registrando el derecho de propiedad a nombre de SEDAPAL
cubriendo todos los costos que se demanden.
Pag.95
VIII. CAPITULO
8.1 CONCLUSIONES Y RECOMENDACIONES
8.1.1 CONCLUSIONES
Los pagos del Consultor se efectuaron mediante valorizaciones, en cada

una de las presentaciones de los Informes de avance, los cuales
contaron con el respectivo levantamiento de observaciones y la
conformidad del supervisor.
Las Valorizaciones se realizaron de acuerdo al Calendario de Avances

del Estudio, el mismo que obedeció a los plazos de presentación de las
Tareas que se indican en los Términos de Referencia (Calendario
presentado por el Consultor como requisito para la firma del Contrato), a
la presentación y aprobación por la Supervisión del Informe
correspondiente (Última versión impresa y en CD).
Los Avances de los entregables se ven afectados por los trámites de

disponibilidad de terreno, pases de servidumbre, etc., debido a que estas
gestiones demandan un mayor tiempo. Para agilizar el trámite se tenía
que realizar a nivel de Entidades o de Instituciones.
El relieve del terreno en los pasajes y calles de las habilitaciones

pertenecientes al área de desarrollo del Expediente Técnico, variaron.
Los pobladores realizaron acondicionamiento en las calles y en los
pasajes cercanos a sus lotes, a esto se suma el paso del tiempo
transcurrido, desde la etapa de pre inversión hasta la ejecución del
expediente técnico.
Al variar la topografía del terreno, la longitud de la tubería puede

aumentar o disminuir, asimismo, cambia la pendiente de la tubería, en tal
sentido varia la tensión tractiva y la velocidad del fluido.
Pag.96
Desde el desarrollo del estudio anterior al Expediente Técnico, vario el

perfil del terreno con los últimos cambios del relieve, producto de los
trabajos de habilitación de calles realizado por los pobladores en sus
faenas.
También, se encontró algunos lotes que sobresalían en veredas y calles.

Por el cual, el Consultor no podía realizar un buen levantamiento
topográfico (nivelación) con mayor facilidad y precisión. Se realizó el
levantamiento topográfico durante y después de la reubicación de los
lotes (de acuerdo al plano de lotización alcanzado).
Después de este evento, se empezó a agilizar los trabajos de

acondicionamiento del terreno. Se coordinó con los pobladores para que
se cumpla con los planes de acondicionamiento y de esta manera
realizar los trabajos de topografía en los plazos programados.
Se encontró que el tipo de terreno no coincidía de acuerdo al estudio de

factibilidad aprobado. En tal sentido, al variar el tipo de terreno de normal
a rocoso, semirocoso o de relleno. Las cajas condominiales que se
pretendían proyectar de acuerdo a la factibilidad, se tuvieron que
profundizar porque se había diseñado en un área con terreno rocoso,
pero en realidad era terreno de relleno. Al modificar las profundidades de
las cajas condominiales en dichos tramos, varía la longitud de la tubería
de alcantarillado, varia la pendiente de la tubería, y por tal razón varían
los parámetros de diseño (tensión tractiva, velocidad del fluido. Asimismo,
es afectada la cobertura de terreno con la cual se diseñó.
Cuando el Consultor realice las calicatas para el estudio de suelos, se

debe considerar las profundidades a la que estarán las diversas unidades
de los sistemas de agua potable y alcantarillado. Asimismo, deberá
realizar un mayor número de calicatas en los lugares críticos de los
pasajes y calles de las habilitaciones beneficiadas. También, evitará
diseños cercanos a interferencias rocosas, porque cuando se realiza el
acondicionamiento del área de construcción, se emplearía explosivos y/o
Pag.97
contrataría maquinaria neumática para fracturar la roca, provocando

pérdidas de horas de trabajo e implica también un mayor gasto
económico en el uso de otros recursos.
Para los diseños con empalmes a redes existentes de alcantarillado, se

debe tener en cuenta las cotas de terreno y cotas de fondo, de esta
manera se asegura que se empalmará adecuadamente por gravedad.
8.1.2 RECOMENDACIONES
Leer los requerimientos de la entidad para el Área del Estudio en los

Términos de Referencias (TDRs). Para la elaboración del Expediente
Técnico, se tenía como base el Estudio de Pre Inversión a nivel de Perfil
Reforzado, aprobado y declarado VIABLE por la OPI-Vivienda del
Ministerio de Vivienda Construcción Saneamiento y la DGPM del
Ministerio de Economía y Finanzas.
Asimismo, leer en los TDRs el contenido de los estudios definitivos que

debe tener el Expediente Técnico, tales como: Estudio Topográfico,
Diseño de Sistema de Agua Potable y Alcantarillado, Estudio de Suelos y
Geotecnia, Estudio de Hidrogeología, Diseño Estructural, Diseño
Electromecánico, Diseño de Automatización, telemetría y Scada, Estudio
de Evaluación de Impacto Ambiental, Estudio de Transito, Manual de
Operación y Mantenimiento, entre otros.
Realizar calicatas en todos los componentes de agua potable y

alcantarillado, así como también en las redes primarías de agua potable y
alcantarillado a cada 200 m y en las redes secundarias proyectadas a
cada 50 lotes
Leer en los TDRs el alcance de trabajo del Consultor, así como los
documentos y/o entrega de terreno por parte de la Entidad (SEDAPAL).
Pag.98
Se debe solicitar y verificar que el Consultor realice coordinaciones con el

Equipo Recolección Primaria, el cual le informará si algún Colector
existente (el cual reciba las aguas residuales del esquema) se encuentra
a la fecha en su máxima o mínima capacidad de conducción; asimismo,
consultar si la Entidad (SEDAPAL) viene desarrollando estudios que
solucionaran dicha problemática si lo hubiera.
Se debe realizar todos los trámites requeridos para realizar un

diagnóstico adecuado y así lograr la obtención de los terrenos
(Saneamiento Legal) para el sistema de agua potable y alcantarillado del
Proyecto.
Para el desarrollo del Expediente de Saneamiento Físico Legal:
a) El consultor, debe tramitar ante el propietario o poseedor, según

corresponda, la suscripción de los contratos de servidumbre y/o cesión
de derechos posesorios, para obtener a nombre de la Entidad
(SEDAPAL) la libre disponibilidad de terrenos requeridos.
b) En el caso que se requiera adquirir el inmueble en compra-venta, el

Consultor debe solicitar que tal circunstancia sea sometida a
consideración del Directorio de la Entidad (SEDAPAL), en atención a lo
establecido en el inciso “p” del Artículo 48 del Estatuto de SEDAPAL.
c) En el caso que se requiera adquirir el inmueble mediante afectación en

uso del mismo, el Consultor debe indicar la institución ante la cual la
Entidad (SEDAPAL) debe tramitar y solicitar la referida afectación en
uso.
Antes del inicio del proceso de saneamiento físico legal, el Consultor

debe entregar un informe preliminar que contenga el Plan de Trabajo y el
Diagrama de Gantt estableciendo el tipo y tiempo de duración de las
actividades.
El Consultor debe elaborar el estudio de Evaluación Arqueológica en sus

modalidades que corresponda: con excavaciones o sin excavaciones,
recomendado en el informe del estudio de Restos Arqueológicos en el
Pag.99
estudio Pre Inversión del proyecto, esta evaluación debe ser elaborado
por el Licenciado de Arqueología Director del Proyecto de Evaluación y
los trabajos serán ejecutados con su personal técnico respectivo
Arqueólogo Asistente, Topógrafo técnico, personal Auxiliar en topografía,
Dibujante y Obreros in situ requeridos para realizar las excavaciones de
toda el área a intervenir donde se realizarán las obras.
Las Valorizaciones se realizarán de acuerdo al Calendario de Avances

del Estudio, el mismo que obedecerá a los plazos de presentación de las
Tareas que se indican en los Términos de Referencia (Calendario
presentado por el Consultor como requisito para la firma del Contrato), a
la presentación y aprobación por la Supervisión del Informe
correspondiente (Última versión impresa y en CD).
El Consultor para la elaboración del Expediente Técnico del Proyecto,

debe coordinar a través de su especialista de Costos y Presupuestos,
con el Equipo Proyectos (Supervisión y Grupo de Costos y
Presupuestos), afín de que mantenga una estructura acorde a los
Estudios elaborados por SEDAPAL. Estos Estudios deben tener un
estándar con el Software del Sistema 10 (S10 Versión 2005).
Pag.100
IX. CAPITULO
9.1 BIBLIOGRAFIA
Expediente Técnico: “Ampliación y Mejoramiento de los Sistemas De

Agua Potable y Alcantarillado del Esquema Ex-Fundo Pariachi, La Gloria,
San Juan, Horacio Zevallos y Anexos. Distrito: Ate-Vitarte”.
Reglamento Nacional de Edificaciones.
Reglamento de Elaboración de Proyectos de Agua Potable y

Alcantarillado para Habilitaciones Urbanas de Lima Metropolitana y
Callao.
Reglamento de Elaboración de Proyectos Condominiales de Agua

Potable y Alcantarillado para Habilitaciones Urbanas y Periurbanas de
Lima y Callao.
Ley de Contrataciones del Estado D.L. N° 1017, D.S. N° 184-2008-EF
Ley 27293 del Sistema Nacional de Inversión Pública y su Reglamento.

D.S. N° 102-2007-EF.
Directiva General del Sistema Nacional de Inversión Pública. Directiva N°

001-2009-EF/68.01, aprobada por Resolución Directoral Nº 002–2009–
EF–68.01; ampliatorias y modificatorias.
Supervisión de Obras. PT-01. 8va Edición – Agosto 2011. Autor: Ing.

Miguel Salinas Seminario.
Costos y Presupuestos de Obra. PT-03. 7ma Edición – Diciembre 2010.

Autor: Ing. Miguel Salinas Seminario
Pag.101
X. CAPITULO
10.1 ANEXOS
ANEXO 1
CRITERIOS DE DISEÑO DEL SISTEMA CONVENCIONAL DE

ALCANTARILLADO
“REGLAMENTO DE ELABORACIÓN DE PROYECTOS DE AGUA POTABLE

Y ALCANTARILLADO PARA HABILITACIONES URBANAS DE LIMA
METROPOLITANA Y CALLAO”
TÍTULO IX – SISTEMA DE ALCANTARILLADO
Capítulo 9.1 - Conformación y Límites
Art. 9.1.1. El sistema de alcantarillado será diseñado por gravedad, salvo casos
especiales debidamente sustentados.
Art. 9.1.2. El sistema de alcantarillado está constituido por todos los colectores,
tanto principales como secundarios y las conexiones domiciliarias, estaciones de
bombeo, líneas de impulsión de desagüe, cámaras de inspección (buzones,
buzonetas o cámaras especiales de desagüe) y buzones de retención de sólidos.
Art. 9.1.3. Cuando se trate de empalmes de nuevas habilitaciones a sistemas de

alcantarillado existentes, que alteren las condiciones hidráulicas de diseño del
área de drenaje original, se deberá presentar el sustento técnico (cálculos y
evaluaciones hidráulicas) que garantice la no afectación hasta su disposición
final.
ART. 9.1.4. Los colectores se proyectarán previendo la contribución de las áreas

de expansión.
Art. 9.1.5. El diámetro mínimo de los colectores será de DN 200 mm. Se

presentará el sustento técnico que permita definir los diámetros a considerar.
Pag.102
Art. 9.1.6. Para casos de excepción y sólo en habilitaciones de uso de vivienda,

previo sustento técnico y la autorización de SEDAPAL, podrá utilizarse
colectores de DN 150 mm.
Art. 9.1.7. Se podrá instalar conexiones domiciliarias de desagüe hasta en

colectores de DN 350 mm, siempre y cuando las tuberías no tengan armadura.
No está permitido efectuar conexiones domiciliarias a colectores primarios,
emisores o en tuberías de diámetros mayores al señalado.
Art. 9.1.8. No se permitirá conexiones domiciliarias directas a los buzones. La

conexión domiciliaria de desagüe se instalará según diseño típico de SEDAPAL
(Ver esquema en el Anexo N° 04).
En casos de conexiones domiciliarias con profundidades mayores a 1.00 m, se

aceptará el uso de buzones como cajas de registro y el empalme entre éstos y el
colector será mediante otro buzón.
Art. 9.1.9. Los empalmes a colectores existentes de DN 400 mm de diámetro y

mayores, se hará hacia un buzón; no permitiéndose insertar nuevos buzones
cortando la tubería existente. Si la conformación y capacidad del buzón existente
(ubicación, diámetros de colectores de ingreso y salida, etc.), no permiten
realizar el empalme, se deberá diseñar una cámara especial.
Art. 9.1.10. El trazo de los colectores se proyectará en tramos rectos entre

buzones y/o cámaras especiales. No se permitirá tramos curvos.
Art. 9.1.11. Los colectores adyacentes a almacenamientos como reservorios y

cisternas, estaciones de bombeo de pozos, estaciones booster y/o similar,
tendrán capacidad para poder evacuar los caudales de limpia y/o rebose de esas
infraestructuras. Para el caso de tuberías de limpia y rebose, se deberá verificar
que el área de drenaje receptora tenga capacidad hidráulica para recibir esos
caudales.
Art. 9.1.12. En terrenos inestables, se deberá ejecutar previamente por los

interesados, las obras civiles y de soporte estructural que sea necesario para
garantizar su estabilidad; de manera que las tuberías y conexiones domiciliarias
de alcantarillado que se proyecte instalar en ellos, no sean afectadas por el
Pag.103
tránsito peatonal y/o vehicular durante su proceso constructivo y/o posterior

funcionamiento.
Capítulo 9.2 - Cálculo Hidráulico
Art. 9.2.1. Para el cálculo hidráulico de las líneas de alcantarillado se aplicarán

fórmulas racionales como la de Ganguillet-Kutter, con los coeficientes de
rugosidad de Manning establecidos para cada material según el siguiente
cuadro:
Tubería Coeficiente
Acero 0.015
Arcilla Vitrificada 0.010
Fibro Cemento 0.010
Fierro fundido 0.013
Policloruro de Vinilo (PVC) 0.009
Polietileno de Alta Densidad (HDPE) 0.009
Polietileno Reforzado con Fibra de Vidrio (GRP) 0.009
El proyectista debe presentar los cálculos y alternativas que conduzcan al diseño

óptimo. El método utilizado, debe permitir el cálculo optimizado de las líneas de
alcantarillado, lo cual significa que los diámetros resultantes para cada una de
las tuberías que las conforman, deben estar optimizados desde el punto de vista
de los costos globales.
Art. 9.2.2. La contribución que se utilice en el análisis, se determinará por el

cálculo de área drenada (área contribuyente) y/o longitud de tubería
contribuyente. En todos los tramos de la red se debe calcular los caudales inicial
y final; siendo el caudal mínimo a considerar, de 1,5 l/s.
Pag.104
Art. 9.2.3. Las tuberías deberán ser diseñadas para la conducción de los
caudales máximos de desagües, según lo señalado en el Art. 4.5.1, con una
altura máxima de la lámina de flujo del 75% del diámetro de la tubería,
admitiendo un régimen de flujo uniforme y permanente.
Art. 9.2.4. Para asegurar la autolimpieza, cada tramo debe ser verificado por el
criterio de Tensión Tractiva Media o Tensión de Arrastre (σ) con un valor mínimo
de σ = 1,0 Pa (N/m2), calculada para el caudal inicial con un coeficiente de
Manning n = 0.013. La pendiente mínima que satisface esta condición puede ser
determinada por la siguiente expresión:
Somín = 0,0055 Qi-0.57
Donde:
Somín = Pendiente mínima (m/m)

Qi = Caudal inicial (l/s)
Para coeficientes de Manning diferentes de 0,013, los valores de Tensión
Tractiva Media y pendiente mínima a adoptar deben ser justificados. Para
tuberías de P.V.C. la tensión tractiva mínima será de 0,6 Pa.
Art. 9.2.5. La fórmula para el cálculo de la Tensión Tractiva Media tiene la
siguiente expresión:
Donde:
σ = Tensión Tractiva Media (Pa)

R = Radio hidráulico (m)
= Peso Específico del agua (10 4N/m3)
Art. 9.2.6. La máxima pendiente admisible es la que corresponde a una
velocidad final Vf = 5 m/s; debiendo sustentarse por el proyectista las situaciones
especiales, basándose en lo estipulado en la Norma Técnica del Producto y/o
especificaciones del fabricante.
Pag.105
Capítulo 9.3 – Ubicación y Recubrimiento de Tuberías
Art. 9.3.1. Los colectores se proyectarán a una profundidad tal, que asegure
satisfacer a la más desfavorable de las siguientes condiciones:
a) La profundidad requerida para prever el drenaje de las áreas futuras.
b) La profundidad necesaria para no interferir con otros servicios públicos

existentes y/o proyectados, ubicados principalmente en las calles
transversales a la línea del colector. Asimismo, sus cotas de tapa deberán
diseñarse y ejecutarse en función a la rasante definitiva de las pistas y
veredas aprobadas por la Entidad competente (Municipios de la jurisdicción).
En caso no se cuente con la rasante definitiva, el proyectista planteará la
rasante más adecuada.
c) Un recubrimiento mínimo de 1,00 m sobre la clave del colector en relación

con el nivel de la calzada; salvo en vías peatonales donde el recubrimiento
podrá ser menor.
d) Asegurar el drenaje de todos los lotes que den frente a la calle en la que
estará ubicado el colector, considerando la descarga por gravedad de la
conexión domiciliaria entre la caja de registro y el colector, con una pendiente
mínima de quince por mil (15 %0). Al respecto, la cota de solera de los predios
deberá estar a nivel o por encima de la rasante de la vía.
e) El proyectista deberá detallar en los planos y en la Memoria Descriptiva los

aspectos constructivos sobre terreno inestable, que no estén contemplados
en las especificaciones técnicas de la Empresa.
Art. 9.3.2 Para toda profundidad de enterramiento de tubería, el proyectista

planteará y sustentará técnicamente la protección empleada, la que estará sujeta
a la aprobación por parte de SEDAPAL; debiéndose verificar que la deformación
Pag.106
(deflexión) de la tubería generada por cargas externas, esté dentro de los rangos
permitidos por la Norma Técnica correspondiente.
Se incluirá el diseño estructural de la tubería, de acuerdo a las condiciones de la

obra (tipo de suelo, cargas vivas, cargas muertas, etc.), indicando la rigidez
mínima de la tubería seleccionada, para la cual se deberá indicar así mismo la
norma de fabricación correspondiente.
Art. 9.3.3. Las condiciones antes mencionadas de ubicación y trazo de los

colectores, su profundidad de instalación y la distancia tanto horizontal como
vertical entre ellos, así como respecto a otros servicios públicos y a las líneas de
propiedad de los predios; podrán modificarse excepcionalmente y sólo en zonas
consolidadas, si el área a servir presenta una combinación o más de las
características que se señala a continuación:
 Trazado urbano irregular de vías y de conformación de las explanadas

donde se ubican los lotes, para adaptarse a la topografía del terreno.
 La no existencia en las veredas de otros servicios públicos como redes
eléctricas y/o telefónicas subterráneas.
 Calidad de suelo rocoso o semirrocoso con predominancia de bolonería
de diámetros mayores de 500 mm y/o con roca fragmentada de
volúmenes mayores de 66 dm3.
 Calles con secciones transversales tales, que en un lado los lotes se
mantienen a nivel o por encima de la rasante de la vía, pero en el otro
lado los lotes se mantienen por debajo de dicha rasante.
 Lotes que se desarrollan con cota de solera por debajo de la rasante de
las vías.
 Constituir límites del área de servicio, sin posibilidad de expansión en
sus alrededores.
 Rasante de vías con pendiente mínima de 20 %0.
En tales casos, el colector de servicio podrá ser de DN160 mm y se ubicará en la

vereda y paralelo al frente del lote y en casos excepcionales debidamente
sustentados y autorización notarial del propietario, por el interior de lote. El eje
Pag.107
de la tubería se ubicará de preferencia sobre el eje de vereda, o en su defecto, a

una distancia mínima de 0,50 m a partir del límite de propiedad.
El recubrimiento mínimo medido a partir de la clave del tubo será de 0,20 m en

los casos que la tubería se ubique por el interior del lote o cuando, ubicándose
por la vereda, el tipo de suelo sea rocoso. Asimismo esta instalación debe
garantizar la evacuación de los desagües del interior de la vivienda.
Para toda profundidad de enterramiento de tubería, el proyectista planteará y

sustentará técnicamente la protección empleada, la que estará sujeta a la
aprobación por parte del Equipo de Proyectos correspondiente, debiéndose
verificar la deformación (deflexión) de la tubería generada por cargas externas.
Podrá instalarse Cajas de Registro, destinada a la inspección y mantenimiento

de la tubería. Ésta puede formar parte de la conexión domiciliaria de
alcantarillado. Serán de dos tipos: D – 40 y D – 60. Se construirán en los
siguientes casos:
 Al inicio de los tramos de arranque del tramo.

 Cambio de dirección de la tubería.
 Cambio de pendientes de la tubería, de ser necesario.
 Lugares donde se requieran por razones de inspección y limpieza.
En zonas de fuerte pendiente corresponderá una (1) caja por cada lote atendido,
sirviendo como punto de empalme para la respectiva conexión domiciliaria. La
separación máxima entre Cajas de Registro será de 20 m.
Capítulo 9.4 – Cámaras de Inspección
Art. 9.4.1. Se proyectará cámaras de inspección en:
 El inicio de los tramos de arranque

 Empalmes de colectores
 Cambios de dirección
 Cambios de pendientes
 Cambios de diámetro
 Cambios de material
Pag.108
 Lugares donde sea necesario por razones de inspección y limpieza.
Art. 9.4.2. El proyectista deberá prever que la contribución de los caudales en

ningún caso generará problemas hidráulicos especialmente el fenómeno del
remanso y/o interferencia de flujos; para lo cual presentará los cálculos
hidráulicos pertinentes.
Art. 9.4.3. La separación máxima entre cámaras de inspección será para

tuberías de:
 DN 150 mm 60 m
 DN 200 mm 80 m
 DN 250 mm a DN 300 mm 100 m
 Diámetros mayores 150 m
Art. 9.4.4. Las cámaras de inspección podrán ser:
a) Buzonetas, que se utilizarán sólo en vías peatonales o con poco espacio

disponible para la instalación de tuberías, cuando la profundidad sea tal, que
no permita recubrimiento mínimo de 1,00 m sobre la clave del tubo. Se
proyectarán sólo para colectores de DN 200 mm y en casos excepcionales
para colectores de DN 150 mm.
b) Buzón Tipo I, II y III, dependiendo del diámetro del colector y la profundidad
de enterramiento mínima de un 1,00 m sobre la clave del tubo.
c) Cámaras especiales de desagüe, cuando la magnitud de las tuberías y/o
cambios de dirección, no permitan proyectar buzones.
d) Cámaras prefabricadas con diámetro interior no menor a 1.00m, para permitir
las labores de mantenimiento respectivas.
Para buzonetas y buzones, SEDAPAL cuenta con diseños típicos. Ver Anexo Nº
05.
Art. 9.4.5. En los puntos de cambio de diámetro de las tuberías, debido a

variaciones de pendiente o incrementos de caudal, las cámaras de inspección
se proyectarán de manera que las tuberías coincidan en la clave, cuando el
Pag.109
cambio sea de menor a mayor diámetro y en el fondo cuando el cambio sea de

mayor a menor diámetro.
Art. 9.4.6. En colectores con tuberías menores a DN 400 mm, si el tramo

inmediato aguas abajo, por mayor pendiente puede llevar el mismo caudal con
menor diámetro, no se usará ese menor diámetro; debiendo emplearse el mismo
diámetro del tramo aguas arriba.
Art. 9.4.7. En las cámaras de inspección en que las tuberías no lleguen a un

mismo nivel, se deberá proyectar caídas especiales cuando la altura de
descarga o caída con respecto al fondo de la cámara sea mayor de 1,00 m, de
manera que la contribución de los caudales de descarga no afecte a la
estructura. Para alturas menores a 1 m y cuando las tuberías sean mayores a
DN 350 mm, los diseños deberán tomar en cuenta que se evite el fenómeno del
remanso.
Diseños Típicos de Buzones
Buzones
Los buzones podrán ser prefabricados de concreto o de concreto vaciado en

sitio.
De acuerdo al diámetro de la tubería, sobre la que se coloca el buzón, estos se

clasifican e tres tipos:
PROFUNDIDAD INTERIOR DEL DE LA TUBERÍA

TIPO
(M) BUZÓN (M) (MM)
Hasta 3.00 1.20 Hasta 600 (24”)
I
De 3.01 a más 1.50 Hasta 600 (24”)
Hasta 3.00 1.20 De 650 a 1200 (26” – 48”)
II
De 3.01 a más 1.50 De 650 a 1200 (26” – 48”)
III Todos 1.50 De 1300 a mayor (52”)
Pag.110
Las demás características, de cada uno de los tipos de buzón referidos, están
detallados en los croquis 5 al 8 indicándose dimensiones, resistencia de
concreto, anclajes y otros detalles.
Para tuberías de mayor diámetro o situaciones especiales, se desarrollarán

diseños apropiados de buzones o cámaras de reunión.
Toda tubería de desagües que drene caudales significativos, con fuerte

velocidad y tenga gran caída a un buzón requerirá de un diseño de caída
especial.
En los buzones tipo II y III, no se permitirá la dirección del flujo de desagüe en

ángulo menor o igual de 90.
No está permitida la descarga directa, de la conexión domiciliaria de desagüe, a

ningún buzón.
Los buzones serán construidos sin escalines, sus tapas de registro deberá ir al
centro del techo.
Para su construcción se utilizará obligatoriamente mezcladora y vibrador. El

encofrado interno y externo de preferencia metálico. Sus paredes interiores
serán de superficie lisa o tarrajeada con mortero 1:3.
Las canaletas irán revestidas con mortero 1:2.
Las tapas de los buzones, además de ser normalizadas deberán cumplir las
siguientes condiciones: resistencia a la abrasión (desgaste por fricción), facilidad
de operación y no propicia al robo.
En el caso de que las paredes del buzó se construya por secciones, éstas se
harán en forma conjunta unidas con mortero 1:3, debiendo quedar estancas.
Cuando se requiera utilizar tuberías de concreto normalizado para formar los
cuerpos de los buzones, el Constructor a su opción, podrá utilizar
empaquetaduras de jebe, debiendo ir siempre acompañado con mortero 1:3 en
el acabado final de las juntas.
Pag.111
Para condiciones especiales de terreno, que requiera buzón de diseño especial,

éste previamente deberá ser aprobado por la Empresa.
Buzonetes
La utilización de los buzonetes, se limitará hasta un metro de profundidad

máxima desde el nivel del pavimento hasta la cota de fondo de la canaleta,
permitiéndose solo en pasajes peatonales y/o calles angostas hasta de 3:00 mts.
De ancho en donde no exista circulación de tránsito vehicular.
Buzones de Forma Tronco Cónico
La utilización de estos buzones se limitará a las calles de las habilitaciones

donde se va a construir el pavimento de inmediato. No se permitirá el uso en
calles donde la tapa quede a nivel de terreno natural.
Pag.112
ANEXO 2
CRITERIOS DE DISEÑO DEL SISTEMA CONDOMINIAL DE

ALCANTARILLADO
“REGLAMENTO DE ELABORACION DE PROYECTOS CONDOMINIALES DE

AGUA POTABLE Y ALCANTARILLADO PARA HABILITACIONES URBANAS
Y PERIURBANAS DE LIMA Y CALLAO”
TÍTULO III: PROYECTO DE REDES DE ALCANTARILLADO
Capítulo I.- Parámetros de Diseño
Artículo 19. - Coeficiente de retorno
El valor de la relación entre el volumen de agua residual que ingresa al

alcantarillado y el volumen de agua abastecida se denomina Coeficiente de
Retorno, adoptándose para este un valor de 0.80.
Artículo 20. - Caudal de diseño de alcantarillado
Se determinarán para el inicio y fin del periodo de diseño, utilizando las

ecuaciones indicadas en la Tabla Nº 5:
Tabla Nº5
CAUDALES
ALCANTARILLADO INICIO DE PROYECTO FINAL DE PROYECTO
CAUDAL DE DISEÑO Qda = C x Qmha (1) Qdf = C x Qmhf (2)
Dónde:
Qmha : Caudal máximo horario actual (l/s)
Qmhf : Caudal máximo horario futuro (l/s)
C : Coeficiente de retorno
Qda : Caudal de Diseño actual (l/s)
Pag.113
Qdf : Caudal de Diseño futuro (l/s)
El diseño del sistema se realizará con la expresión del caudal máximo horario
futuro (2), y la expresión (1) se utilizará para la verificación de las condiciones
actuales de escurrimiento.
Artículo 21. - Evacuación de los desagües
Todo sistema de alcantarillado que se proyecte, deberá evacuar los desagües al

punto de descarga que indique SEDAPAL.
Capítulo II.- Criterios de Diseño
Artículo 22 . - Componentes de la red condominial de alcantarillado
La red de alcantarillado estará compuesta por:
Tubería Principal de Alcantarillado

Tubería que recibe las aguas residuales provenientes de los ramales
condominiales.
Ramal Condominial de Alcantarillado
Tubería que ubicada en el frente o por el interior del lote recolecta aguas
residuales de un condominio y descarga en la tubería principal de alcantarillado
en un punto.
Artículo 23 . - Cálculo Hidráulico
Las formulas a utilizarse en la determinación del diámetro del sistema de

alcantarillado deberán garantizar un régimen de escurrimiento permanente y
uniforme, la expresión recomendada es la expresión de Manning cuya fórmula
general es:
½
V= 1 *R 2/3 * S
n
Dónde:
Pag.114
V : Velocidad de flujo (m/s)
n : Coeficiente de rugosidad de Manning (adimensional)
R : Radio hidráulico (m)
S : Pendiente (m/m)
La utilización de la expresión de Manning significará la aplicación de los

siguientes valores para el coeficiente de rugosidad “n” en función del tipo de
tubería:
TIPO DE TUBERIA n
Concreto, cemento liso 0.013
Policloruro de vinilo (PVC) 0.010
Fibro cemento 0.010
Arcilla vitrificada 0.010
Fierro fundido 0.013
Acero 0.015
Polietileno 0.010
Las tuberías se diseñarán para la conducción de los caudales con una altura
máxima de flujo de 75% del diámetro de la tubería. El diámetro de la tubería
principal de alcantarillado se determinará mediante cálculo hidráulico, debiendo
contemplar los posibles empalmes a realizar en el sistema, el diámetro mínimo
será de 160 mm.
El diámetro del ramal condominial será de 110 mm como mínimo.
Artículo 24 . - Pendientes de la tubería de alcantarillado
Las pendientes de la tubería principal y del ramal condominial deberán cumplir la

condición de autolimpieza aplicando el criterio de tensión tractiva. Se muestra a
continuación la expresión general utilizada para flujo a sección llena:
T
S=
p*g* r
Dónde:
Pag.115
S : Pendiente en la Tubería (m/m)

t : Tensión tractiva o tensión de arrastre (Pascal)
p : Densidad del agua (kg/m³)
g : Aceleración de la gravedad (m/s²)
r : Radio hidráulico
La tensión tractiva mínima para los sistemas de alcantarillado será de 1 Pa, en

los tramos iniciales la verificación de la tensión tractiva no podrá ser inferior a
0.60 Pa. Con estos valores de tensión tractiva se determinará la pendiente
mínima de la tubería.
Artículo 25 . – Ubicación y recubrimiento de tuberías de alcantarillado
El Proyectista establecerá la ubicación conveniente de la red principal y de los

ramales de alcantarillado para obtener un sistema eficiente, seguro y económico.
Previamente se fijarán las secciones transversales de las calles del proyecto (ver
detalle de levantamiento topográfico en Articulo Nro.9), siendo necesario analizar
el trazo de las tuberías nuevas con respecto de otros servicios existentes y
proyectados.
La tubería principal de alcantarillado podrá estar ubicada en el medio de la calle

o al lado de la calzada, siendo la distancia mínima entre él limite de propiedad y
el plano vertical tangente a la tubería principal de 1.30 m. El recubrimiento
mínimo medido a partir de la clave del tubo será de 1.00 m para zonas con
acceso vehicular y de 0.40 m para zonas sin acceso vehicular, debiéndose
verificar en todo momento y para cualquier profundidad adoptada la deformación
(deflexión) de la tubería generada por cargas externas (ver anexo N° 2).
El ramal condominial de alcantarillado estará ubicado por la vereda y en casos

excepcionales, debidamente sustentados, se ubicará por el interior de lote. La
distancia mínima entre el límite de propiedad y el plano vertical tangente al ramal
condominial de alcantarillado será de 0.50 m.
En caso el ramal condominial se ubique por el interior del lote, el trazo estará
definido por la ubicación de cajas condominiales en áreas libres (ver artículo 26
del Reglamento). El recubrimiento mínimo medido a partir de la clave del tubo
Pag.116
será de 0.40 m, debiéndose verificar en todo momento y para cualquier

profundidad adoptada la deformación (deflexión) de la tubería generada por
cargas externas (ver anexo N° 2 del Reglamento).
La tabla N° 6 resume lo indicado en los párrafos anteriores:
Tabla N° 6: Resumen Tuberías de Alcantarillado
RECUBRIMIENTO DISTANCIA MÍNIMA

ENTRE LIMITE DE
CALLE CON CALLE SIN PROPIEDAD Y
TUBERIA UBICACIÓN DIAMETRO
ACCESO ACCESO PLANO VERTICAL
VEHICULAR VEHICULAR TANGENTE A LA
TUBERIA
*Medio de la * Se determina a
calle o costado partir de cálculo.
PRINCIPAL de calzada 1.00 m 0.40 m 1.30 m
* Diámetro mín.
160 mm
* Se determina a
*Vereda
partir de cálculo.
RAMAL 0.40 m 0.40 m 0.50 m
* Diámetro mín.
*Interior de lote.
110 mm
Para salvar desniveles en la instalación de tuberías de los ramales

condominiales se podrán usar tuberías que formen montantes con una tee en el
extremo superior para inspección y mantenimiento, y una caja condominial
adyacente al codo ubicado en el extremo inferior, de acuerdo al esquema
indicado en el Anexo N° 3.5 del Reglamento. Deberá protegerse la montante con
una falsa columna semiempotrada en el talud del terreno. En el codo se colocará
un dado de anclaje y a continuación del codo o curva una caja condominial con
un niple no mayor de 1.00 m.
Artículo 26. - Elementos de inspección
Los elementos utilizados para inspección y mantenimiento de las tuberías y

ramales de alcantarillado son:
Pag.117
A - Caja Condominial
Cámara de inspección ubicada en el trazo del ramal condominial, destinada a la

inspección y mantenimiento del mismo. Es parte de la conexión domiciliaria de
alcantarillado. Se construirán en los siguientes casos:
El inicio de los tramos de arranque del ramal condominial

Cambio de dirección del ramal condominial
Cambio de pendientes del ramal condominial
Lugares donde sea necesario por razones de inspección y limpieza
En zonas de fuerte pendiente corresponderá una (1) caja por cada lote atendido,
sirviendo como punto de empalme para la respectiva conexión domiciliaria. En
zonas de pendiente suave la conexión entre el lote y el ramal condominial podrá
ser mediante cachimba o tee sanitaria en reemplazo de la caja condominial.
Los ramales condominiales se proyectarán en tramos rectos entre cajas

condominiales. La separación máxima entre cajas condominiales será de 20 m.
No se permitirán tramos curvos. Las dimensiones y Especificaciones Técnicas
de la caja condominial están indicadas en el Anexo N° 3.2 del Reglamento.
Cuando excepcionalmente el ramal condominial se ubique en el interior del lote,

las cajas condominiales se ubicarán en la parte central de un área cuadrada de 2
m de lado como mínimo, esta área deberá permanecer libre, no permitiéndose la
construcción de estructuras y/o ubicación de elementos de carácter provisional
y/o definitivo.
B - Buzón
Los buzones estarán ubicados en la tubería principal, serán Tipo I y se

construirán en los siguientes casos:
Cambio de dirección de la tubería principal

Cambio de pendientes de la tubería principal
Cambio de diámetro de la tubería principal
Lugares donde sea necesario por razones de inspección y limpieza
Pag.118
La tubería principal se proyectará en tramos rectos entre buzones. La separación

máxima entre buzones será de 60 m para tuberías de 160 mm y de 80 m para
tuberías de 200 mm. No se permitirán tramos curvos.
Pag.119
ANEXO 3
PLANOS
 PAR-GAL-GEN-002-1 (Nº Lámina 0051)
Pag.120
ANEXO 4
PRESUPUESTOS
 05 Ppto. Obras Generales Alcantarillado
 07 A Ppto. Obras Secundarias Alcantarillado
 07 B Ppto. Obras Secundarias Alcantarillado
Pag.121
PRESUPUESTO N° 05
OBRAS GENERALES DE ALCANTARILLADO
Obra : Ampliacion y Mejoramiento de los Sistemas de Agua Potable y Alcantarillado para el Esquema Pariachi, La Gloria, San Juan, Horacio Zevallos y Anexos.
Contrato : Nº 255–2009 - SEDAPAL (LP N° 0002-2009-CO-SEDAPAL)
Contratista
: CONSORCIO LA GLORIA
Supervision
: Corporación Peruana de Ingeniería (CORPEI)
Item Descripción Und. Metrado Precio (S/.) Parcial (S/.)

01 LINEAS DE ALCANTARILLADO 8,724,670.67
01.01 SUMINISTRO DE TUBERIA 3,373,250.81
01.01.01 Suministro de Tuberia PVC-U UF NTP ISO 4435 SN 4 DN 200 inc. Anillo m 2,038.20 15.36 31,306.75
01.01.03 Suministro de Tuberia PVC-U UF NTP ISO 4435 SN 4 DN 300 inc. Anillo m 626.17 73.01 45,716.67
01.01.06 Tubería de concreto reforzado UF DN 800 BII incluye anillo + 3% desperdicio m 6,512.14 423.38 2,757,109.83
01.02 INSTALACION DE TUBERIA 3,976,643.85
01.02.01 En Terreno Normal 2,120,860.81
01.02.01.01 Colector DN Var. Terreno Normal H < 2 ml 4,530.67 155.96 706,603.29
01.02.01.02 Colector DN Var. Terreno Normal 2< h < 3 ml 2,937.45 168.18 494,020.34
01.02.01.03 Colector DN Var. Terreno Normal 3 < h < 4 ml 0.00 207.42 0.00
01.02.01.06 Instalacion de tuberia concreto reforzado p/alcantarillado DN 800 m 6,512.14 99.85 650,237.18
01.02.01.07 Derecho de vía glb 1.00 270,000.00 270,000.00
01.02.02 En Terreno Semirocoso 1,855,783.04
01.02.02.01 Colector DN Var. Terreno Semirocoso H < 2 ml 1,497.61 223.80 335,165.12
01.02.02.02 Colector DN Var. Terreno Semirocoso 2< h < 3 ml 4,729.21 250.67 1,185,471.07
01.02.02.03 Colector DN Var. Terreno Semirocoso 3 < h < 4 ml 1,066.82 292.34 311,874.16
01.02.02.04 Colector DN Var. Terreno Semirocoso 4 < h < 5 ml 68.95 337.53 23,272.69
01.02.02.05 Colector DN Var. Terreno Semirocoso 5 < h < 6 ml 0.00 392.52 0.00
01.02.03 En Terreno Rocoso 0.00
01.02.03.01 Colector DN Var. Terreno Rocoso H < 2 ml 0.00 477.81 0.00
01.03 BUZONES 490,167.70
01.03.01 Buzón TI TR d=1.20 h<2 und 77.00 2,285.98 176,020.46
01.03.02 Buzón TI TR d=1.20 h<3 und 85.00 2,926.96 248,791.60
01.03.03 Buzón TII TR d=1.50 h<4 und 10.00 4,856.83 48,568.30
01.03.05 Buzón TII TR d=1.50 h<6 und 0.00 7,379.01 0.00
01.04 VARIOS 884,608.31
01.04.01 Prueba de calidad del concreto (prueba a la compresión) und 40.00 30.00 1,200.00
01.04.02 Pruebas de Compactación ml 14,830.71 1.29 19,131.62
01.04.03 Rotura, ED y reposición de pavimento rígido f'c 210 kg/cm2 de e= 6" m2 7,487.20 59.57 446,012.50
01.04.04 Tablaestacado contínuo de zanjas m2 18,169.60 23.02 418,264.19
PRESUPUESTO N° 07 A
OBRAS SECUNDARIAS DE ALCANTARILLADO
Contratista : CONSORCIO LA GLORIA
Supervision : Corporación Peruana de Ingeniería (CORPEI)

01 REDES Y CONEXIONES DE ALCANTARILLADO 19,756,743.77
01.01.01 Suministro de tuberia y accesorios p/alcantarillado PVC UF NTP ISO 4435 SN 4 DN 100 inc. Anillo m 25,813.59 6.71 173,209.19
01.01.03 Suministro de Tuberia PVC-U UF NTP ISO 4435 SN 4 DN 200 inc. Anillo m 86,133.51 15.36 1,323,010.71
01.02 INSTALACION DE TUBERIA
01.03 En Terreno Normal 3,148,143.40
01.03.01 Instalación PVC Alcantarilla TN, DN Var H<2 ml 37,411.35 76.25 2,852,615.44
01.03.02 Instalación PVC Alcantarilla TN, DN Var 2<H<3 ml 2,504.04 111.73 279,776.39
01.03.03 Instalación PVC Alcantarilla TN, DN Var 3<H<4 ml 97.31 161.87 15,751.57
01.03.04 Instalación PVC Alcantarilla TN, DN Var 4<H<5 ml 0.00 215.63 0.00
01.04 En Terreno SemiRocoso 6,274,591.60
01.04.01 Instalación PVC Alcantarilla TSR, DN Var H<2 ml 55,775.51 94.54 5,273,016.72
01.04.02 Instalación PVC Alcantarilla TSR, DN Var 2<H<3 ml 5,788.11 136.18 788,224.82
01.04.04 Instalación PVC Alcantarilla TSR, DN Var 4<H<5 ml 0.00 255.80 0.00
01.05 En Terreno Rocoso 1,684,652.47
01.05.01 Instalación PVC Alcantarillado TR, DN Var H 0.90 ml 11,165.17 124.56 1,390,733.58
01.05.02 Instalación PVC Alcantarillado TR, DN Var H 1.30 ml 2,033.90 144.51 293,918.89
01.06 BUZONES 3,751,327.18
01.06.01 Buzoneta und 75.00 786.62 58,996.50
01.06.02 Buzón TI TR d=1.20 h<1.5 und 1,186.00 1,451.78 1,721,811.08
01.06.03 Buzón TI TR d=1.20 h<2 und 198.00 2,285.98 452,624.04
01.06.04 Buzón TI TR d=1.20 h<3 und 264.00 2,926.96 772,717.44
01.07 VARIOS 152,177.46
01.07.03 Rotura, ED y reposición de pavimento rígido f'c 210 kg/cm2 de e= 6" m2 0.00 59.57 0.00
01.08 CONEXION DOMICILIARIA DE DESAGUE 3,186,653.34
01.08.01 Conexion domiciliaria de desague condominial t-rocoso (CP-V) und 2,385.00 260.38 621,006.30
01.08.02 Conexion domiciliaria de desague convencional t-normal und 7,248.00 353.98 2,565,647.04
PRESUPUESTO N° 07 B
OBRAS SECUNDARIAS DE ALCANTARILLADO
Contratista : CONSORCIO LA GLORIA
Supervision : Corporación Peruana de Ingeniería (CORPEI)

01 REDES Y CONEXIONES DE ALCANTARILLADO 19,231,709.52
01.01.03 Suministro de Tuberia PVC-U UF NTP ISO 4435 SN 4 DN 200 inc. Anillo m 82,306.35 15.36 1,264,225.54
01.02 INSTALACION DE TUBERIA
01.03 En Terreno Normal 2,790,376.11
01.03.01 Instalación PVC Alcantarilla TN, DN Var H<2 ml 32,719.32 76.25 2,494,848.15
01.03.02 Instalación PVC Alcantarilla TN, DN Var 2<H<3 ml 2,504.04 111.73 279,776.39
01.03.03 Instalación PVC Alcantarilla TN, DN Var 3<H<4 ml 97.31 161.87 15,751.57
01.04 En Terreno SemiRocoso 6,209,269.18
01.04.01 Instalación PVC Alcantarilla TSR, DN Var H<2 ml 55,084.56 94.54 5,207,694.30
01.05 En Terreno Rocoso 1,684,652.47
01.05.01 Instalación PVC Alcantarillado TR, DN Var H 0.90 ml 11,165.17 124.56 1,390,733.58
01.05.02 Instalación PVC Alcantarillado TR, DN Var H 1.30 ml 2,033.90 144.51 293,918.89
01.06 BUZONES 3,751,327.18
01.06.01 Buzoneta und 75.00 786.62 58,996.50
01.06.02 Buzón TI TR d=1.20 h<1.5 und 1,186.00 1,451.78 1,721,811.08
01.06.03 Buzón TI TR d=1.20 h<2 und 198.00 2,285.98 452,624.04
01.06.04 Buzón TI TR d=1.20 h<3 und 264.00 2,926.96 772,717.44
01.07 VARIOS 145,233.42
01.07.03 Rotura, ED y reposición de pavimento rígido f'c 210 kg/cm2 de e= 6" m2 0.00 59.57 0.00
01.08 CONEXION DOMICILIARIA DE DESAGUE 3,161,136.10
01.08.01 Conexion domiciliaria de desague condominial t-rocoso (CP-V) und 2,287.00 260.38 595,489.06
01.08.02 Conexion domiciliaria de desague convencional t-normal und 7,248.00 353.98 2,565,647.04

Informa

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Informa

Cargado por

Copyright:

Formatos disponibles

UNIVERSIDAD NACIONAL DE INGENIERIA

FACULTAD DE INGENIERIA AMBIENTAL

“SUPERVISION DEL EXPEDIENTE TECNICO DEL PROYECTO:

PARA OPTAR EL TITULO PROFESIONAL DE:

POR LA MODALIDAD DE: ACTUALIZACION DE

RICHARD HENRY SALDAÑA TORRES

A Dios Por Su Amor Y Por El Regalo De

Al Apoyo Incondicional De Mi Gran Amor.

A Mis Maestros De La Facultad De

A Mi Familia Por El Gran Ejemplo De

A Los Profesionales De CORPEI S.A,

Y a Mi Alma Mater La Universidad

Al Ingeniero Jorge Olivarez Vega, Por Su

1.0 GENERALIDADES ............................................................................................................................ 3

1.1 OBJETIVOS …………………………………………………………………………………..3

1.3 UBICACIÓN ……………………………………………………………………………….…4

1.4 DEFINICIONES ……………………………………………………………………………...4

2.0 CONCEPTOS PROVISIONALES Y PRELIMINARES……………………………………………..12

2.1 ALCANCE …………………………………………………………………………………...12

2.2 NORMAS DE REFERENCIA ……………………………………………………………....12

2.3 MEMORIA DESCRIPTIVA ..………………………………………………………………...13

3.0 CONCEPTUALIZACION DEL PROYECTO .................................................................................. .14

3.1 ÁMBITO DEL PROYECTO……………………………………………………………….….14

3.1.1 UBICACIÓN ..………………………………………………………………………….….14

3.1.2 LÍMITES .……………………………………………………………………………….....14

3.1.3 ÁREA DEL PROYECTO……………….........................……………………………....14

3.1.4 ESTUDIOS ANTERIORES ..………………………………………………………...…..26

3.1.5 DEFINICIÓN DE LA METODOLOGÍA Y PLAN DE TRABAJO …………………………27

3.1.6 DESCRIPCIÓN DE LOS SISTEMAS EXISTENTES DE AGUA POTABLE Y

3.1.6.1 SISTEMA DE AGUA POTABLE ..……………………………………..…………....28

3.1.6.2 SISTEMA DE ALCANTARILLADO...………………………………….………….....29

3.1.6.4 COLECTORES PRINCIPALES HORACIO ZEBALLOS Y HUAYCÁN...………..30

3.1.6.5 TRATAMIENTO Y DISPOSICIÓN FINAL DE AGUAS RESIDUALES Y

3.1.7 ESTUDIO DE POBLACION ….………………………………………………………...31

3.1.8 DEMANDA DE ALCANTARILLADO …..……………………………….…………..…..33

IV. CAPITULO ........................................................................................................................................40

4.0 ASPECTOS GENERALES ............................................................................................................. .40

4.1 DATOS BÁSICOS Y CRITERIOS DE DISEÑO …..………………………………………40

4.1.2 DATOS BÁSICOS..………………………………………………………………………40

4.1.1 CRITERIOS DE DISEÑO …….…………………………………………………..…….40

4.1.1.1 REDES DE ALCANTARILLADO………………………………………………….……40

4.1.1.1.1 FORMULAS PARA DISEÑO DE REDES DE ALCANTARILLADO …..….…….41

4.1.1.1.2 PARÁMETROS DE DISEÑO DEL SISTEMA DE ALCANTARILLADO …....…..46

4.1.1.1.3 REBOSES DE RESERVORIOS .………………………………………………...…51

5.0 ALCANTARILLADO PROYECTADO ............................................................................................. 54

5.1 SISTEMA DE ALCANTARILLADO PROYECTADO ..………………………..................54

5.1.1 DESCRIPCIÓN GENERAL …..………………………………………………………….54

5.1.2 AÉREAS DE DRENAJE …..………………………………………………………….....56

5.1.2.1 ÁREA DE DRENAJE 01 …...………………………………………………………...56

5.1.2.2 ÁREA DE DRENAJE 02 ..…………………………………….……………………...57

5.1.2.3 ÁREA DE DRENAJE 03 …..…….…………………………………………………...58

5.1.2.4 ÁREA DE DRENAJE 04 ……………………………………………………………..60

5.1.2.5 ÁREA DE DRENAJE 05 ….………………………………………………………….61

5.1.2.6 ÁREA DE DRENAJE 06 .…………………………………………………………….62

5.1.2.7 ÁREA DE DRENAJE 07 …………………………………………………………….62

5.1.2.9 ÁREA DE DRENAJE 09 ..……………………………………………………………64

5.1.2.10 ÁREA DE DRENAJE 10 ..………………………………………………………...….65

5.1.2.11 ÁREA DE DRENAJE 11 …..……………………………………………………...….65

5.1.2.12 ÁREA DE DRENAJE 12 …..……………………………………………………...….66

5.1.2.13 ÁREA DE DRENAJE 13 ..…………………………………………………………....67

5.1.2.14 ÁREA DE DRENAJE 14 ..…………………………………………………………....67

5.1.2.15 ÁREA DE DRENAJE 15 ..………………………………………………………...….68

5.1.2.16 ÁREA DE DRENAJE 16 ..……………………………………………………………69
