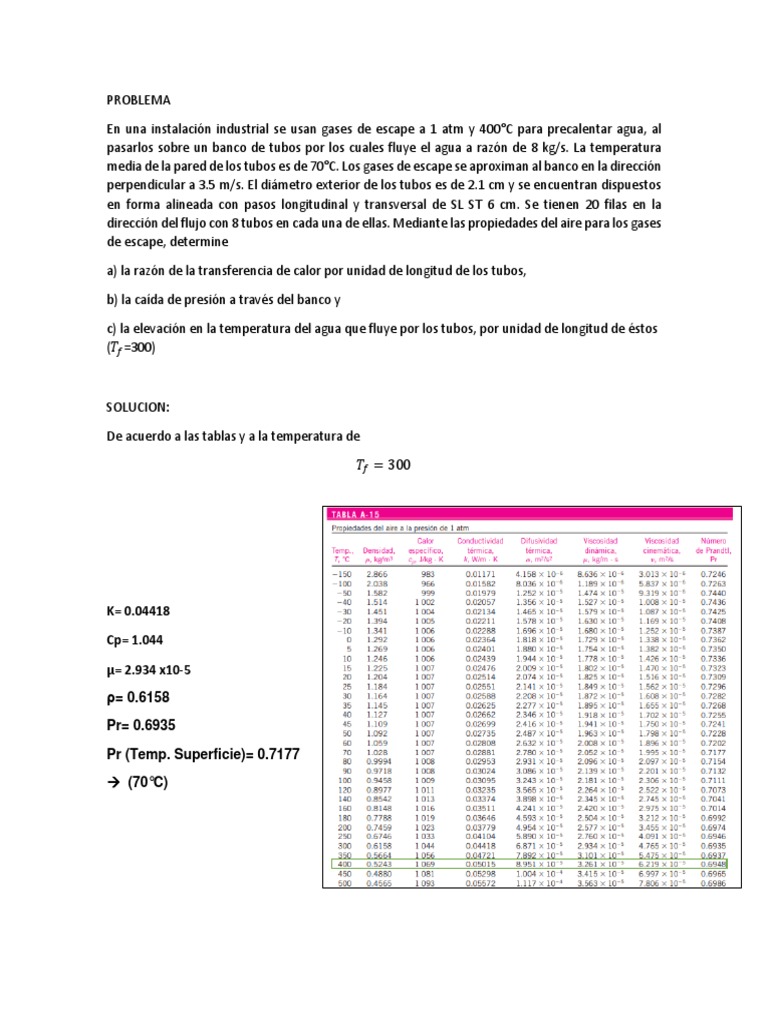

PROBLEMA

En una instalación industrial se usan gases de escape a 1 atm y 400°C para precalentar agua, al
pasarlos sobre un banco de tubos por los cuales fluye el agua a razón de 8 kg/s. La temperatura
media de la pared de los tubos es de 70°C. Los gases de escape se aproximan al banco en la dirección
perpendicular a 3.5 m/s. El diámetro exterior de los tubos es de 2.1 cm y se encuentran dispuestos
en forma alineada con pasos longitudinal y transversal de SL ST 6 cm. Se tienen 20 filas en la
dirección del flujo con 8 tubos en cada una de ellas. Mediante las propiedades del aire para los gases
de escape, determine

a) la razón de la transferencia de calor por unidad de longitud de los tubos,

b) la caída de presión a través del banco y

c) la elevación en la temperatura del agua que fluye por los tubos, por unidad de longitud de éstos
(𝑇𝑓 =300)

SOLUCION:

De acuerdo a las tablas y a la temperatura de

𝑇𝑓 = 300

K= 0.04418

Cp= 1.044

µ= 2.934 x10-5

ρ= 0.6158
Pr= 0.6935
Pr (Temp. Superficie)= 0.7177
 (70°C)
VELOCIDAD MAXIMA:
𝑆𝑇 × 𝑉 0.06 × 3.5
𝑈𝑚𝑎𝑥 = = = 5.3846
𝑆𝑇 − 𝐷 0.06 − 0.021
NUMERO DE REYNOLDS:
ρ x Vmax x D 0.6158 x 5.3846 x 0.021
𝑅𝑒 = = = 2373.3
µ 2.934 x10 − 5
NUMERO DE NUSELL:
𝑃𝑟 0.25
𝑁𝑢 = 0.27𝑅𝑒 0.63 𝑃𝑟 0.36 ( ) = 31.397
Pr 𝑠𝑢𝑝
ℎ𝐷
𝑁𝑢 = = 31.397
𝐾
𝑁𝑢 𝑥 𝐾 31.397 𝑥 0.04418
ℎ = 𝐷
= 0.021
= 66.05 𝑊/𝑚2 𝐾

NUMERO DE TUBOS:

𝑁 = 𝑁𝐿 𝑥 𝑁𝑇 = 20𝑥8 = 160 𝑡𝑢𝑏𝑜𝑠

Longitud del tubo= 1 m

AREA SUPERFICIAL:

𝐴𝑠 = 𝑛 𝑥 𝜋 𝑥 𝐷 𝑥 𝐿 = 160 𝑥 𝜋 𝑥 0.021 𝑥 1 = 10.55 𝑚2

FLUJO MASICO:

𝑚̇ = 𝜌𝑉𝐴𝑡𝑟𝑎𝑛𝑠𝑣𝑒𝑟𝑠𝑎𝑙
𝑇 = 400°𝐶 → 𝜌 = 0.5243 𝐾𝑔/𝑚3
𝑚̇ = 0.5243 𝑥 3.5 𝑥 8 𝑥 0.06 𝑥 1 = 0.880824 𝑘𝑔/𝑠

TEMPERATURA A LA SALIDA
−𝐴𝑠 𝑥 ℎ
𝑇𝑒 = 𝑇𝑠 − (𝑇𝑠 − 𝑇𝑖) exp ( )
𝑚̇ 𝑥 𝐶𝑝
−10.55 𝑥 66.05
𝑇𝑒 = 70 − (70 − 400)exp ( ) = 377.87
0.8808 𝑥 1.044
𝑇𝑠𝑎𝑙𝑖𝑑𝑎 = 377.87 °𝐶

(𝑇𝑠 − 𝑇𝑖𝑛𝑠) − (𝑇𝑠 − 𝑇𝑒𝑥𝑡) (70 − 400) − (70 − 377.87)

∆𝑇𝐿𝑚 = = = 318.8 °𝐶
𝑇𝑠 − 𝑇𝑖𝑛𝑠 70 − 400
𝑙𝑛 (𝑇𝑠 − 𝑇𝑒𝑥𝑡) 𝑙𝑛 (70 − 377.87)
𝑄̇ = ℎ 𝑥 𝐴𝑠 𝑥 ∆𝑇𝐿𝑚 = 66.05 𝑥 10.55 𝑥 318.8 = 222148.6 𝑊
