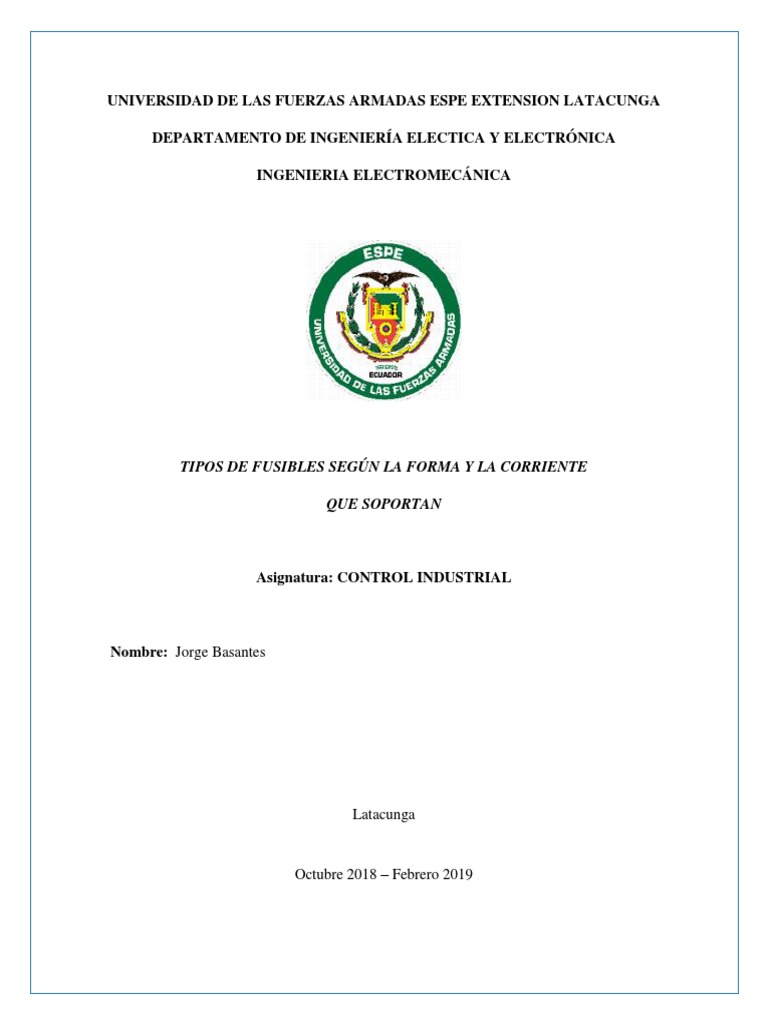

UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE EXTENSION LATACUNGA

DEPARTAMENTO DE INGENIERÍA ELECTICA Y ELECTRÓNICA

INGENIERIA ELECTROMECÁNICA

TIPOS DE FUSIBLES SEGÚN LA FORMA Y LA CORRIENTE

QUE SOPORTAN

Asignatura: CONTROL INDUSTRIAL

Nombre: Jorge Basantes

Latacunga

Octubre 2018 – Febrero 2019

 DEFINICIÓN DE UN FUSIBLE

Los fusibles eléctricos son dispositivos de protección, que se encargan de abrir el circuito cuando
existe una falla eléctrica por sobrecarga o cortocircuito. Los fusibles están fabricados con láminas
metálicas con bajo punto de fusión. Su diseño a parte que viene por las características químicas,
también se considera la parte geométrica de este (tamaño o dimensiones) para definir la máxima
corriente que puede fluir por este.

PRINCIPIO DE FUNCIONAMIENTO DE UN FUSIBLE

Cuando por un conductor circula corriente en este se genera calor debido a la resistencia que le
ofrece el material, a este efecto se le llama ley de Joule. El calor disipado en el conductor depende
de las características geométricas y del tipo de material del que esté fabricado. El fusible es una
simple lámina intercalada en el circuito, que se abre por el calor generado en este. La cantidad de
energía térmica generada por la corriente, depende directamente del cuadrado de la intensidad,
tiempo de circulación de la corriente, así como la resistencia del conductor

TIPOS DE FUSIBLES

FUSIBLE CLASE G

Son fusibles limitadores de corriente con capacidades de interrupción de 10KA-RMS (valor eficaz)
simétricos. Su máxima de tensión de operación es de 300V-AC. Con intensidades nominales hasta
los 60A. Son no recambiables, para ser fijados en porta fusibles.

Fig 1. Fusible clase G

FUSIBLE CLASE H

Son fusibles recambiables o no recambiables con capacidades de interrupción de 10KA-RMS

simétricos. Su voltaje nominal de operación va desde los 250 a 600V-AC, con intensidades nominales
hasta los 600A. Este tipo no es limitador de corriente.
 Fig 2. Fusible clase H

FUSIBLE CLASE J

Son fusibles no recambiables, con capacidades de interrupción de 200KA-RMS, para niveles de

tensión de 600V-AC e intensidades nominales hasta los 600A. Estos pueden operar con retardado
de tiempo y etiquetados como limitadores de corriente. Su diseño viene para ser atornillados barras
colectoras, o para ser fijados en porta fusibles.

Fig 3. Fusible clase J

FUSIBLE CLASE K

Son fusibles limitadores de corriente no recambiables, con capacidades de interrupción de 100 y

200KA simétricos. Con tensión de 600V-AC e intensidades nominales hasta los 600A. Siendo
etiquetados cuando tengan retardo de tiempo. Estos se han subclasificados según la máxima
corriente de pico que pueden manejar, estos son: K1, K5 y K9. Donde los de la clase K1 proporcionan
una mayor limitación de intensidad que los de clase K5 y K9.
 Fig 4. Fusible clase K

FUSIBLE CLASE L

Son fusibles limitadores de corriente, para niveles de tensión de 600V-AC. Su intensidad nominal va
desde los 601 hasta los 6000A. Están diseñados con capacidades de interrupción de 100 a 200kA-
RMS simétricos. Estos son fabricados para ser atornillados en barras colectoras, no pudiéndose
utilizar con porta fusibles.

Fig 5. Fusible clase L

FUSIBLE CLASE R

Son fusibles no recambiables limitadores de corriente, pueden operar con retardo de tiempo. Su
tensión nominal de operación va desde los 250 a 600V-AC. Con intensidades nominales hasta los
600A.

Fig 6. Fusible clase R

FUSIBLE CLASE CC

Son fusibles no recambiables de baja potencia, para intensidades nominales de 1/10 a 30 A. a

tensiones nominales de 600V-AC. Su poder de corte es de 200KA. Son pequeños, y están diseñados
para fijarse en porta fusibles.

Fig 7. Fusible clase CC

FUSIBLE TIPO TAPÓN

Estos tipos de fusibles viene con una base roscada, con una rosca estándar E-40 (rosca Édison). Estos
fusibles son desechables, al fundirse hay que reemplazarlo por otro. Vienen en calibres de 15, 20,
25 y 30 amperios. Estos se utilizan regularmente para proteger cargas pequeñas, con voltajes que
no sobrepasen los 130 V-AC. Existen tres tipos: los ordinarios, los de acción retardada y tipo S
(antifraude).

Los fusibles de tapón ordinario poseen un hilo o banda de acción como fusible fijado en una base
de porcelana. La base superior de este es transparenta, para poder verificar si se ha fundido la
lámina del fusible. Estos funcionan adecuadamente en los circuitos de iluminación.

Fig 8. Fusible tipo tapón con adaptador

FUSIBLE TIPO CARTUCHO

Vienen con un tubo de fibra vulcanizado, en su interior se aloja la lámina de fusible ( de plata y
algunas alecciones). Los terminales del fusible se conectan a presión a los casquillos al cerrarse.
Existen algunos de estos que vienen rellenos con una sustancia pulverulenta (arena de sílice), para
extinguir el arco eléctrico. Sus capacidades de corriente son de: 3, 5, 10, 15, 20, 25, 30, 35, 40, 45,
50 y 60 amperes.

Están diseñados para trabajar con niveles de tensión de 125V hasta los 600V. Estos se utilizan para
circuitos de potencia a nivel industrial, o a nivel comercial y residencial en las cajas de los
interruptores principales.

Existen fusibles con la posibilidad de cambiar la lámina al desenroscar los casquillos (recambiables),
el cilindro se cambia en caso de que el arco producido haya perforado la pared del tubo. Mientras,
que otros son totalmente desechables.

Fig 9. Fusible tipo cartucho

FUSIBLE TIPO CARTUCHO DE NAVAJA

Estos fusibles son similares a los de cartucho de casquillo, la diferencia está en las navajas o cuchillas
que se les agregan a los extremos para aumentar la capacidad de corriente, usándose ampliamente
a nivel industrial y comercial.

Las capacidades de corrientes son de: 75, 80, 90, 100, 110, 125, 150, 175, 200, 225, 250, 300, 350,
400, 450, 500 y 600 amperes. Al igual que los de casquillos estos pueden ser recambiables y no
recambiables.

Fig 10. Fusible tipo cartucho de navaja (FARADAYOS, 2015)

Bibliografía
FARADAYOS. (2015). FARADAYOS TECNOLOGIA ELECTRICA. Obtenido de
http://faradayos.blogspot.com/2014/02/fusibles-clasificacion-tipos-caracteristicas.html
