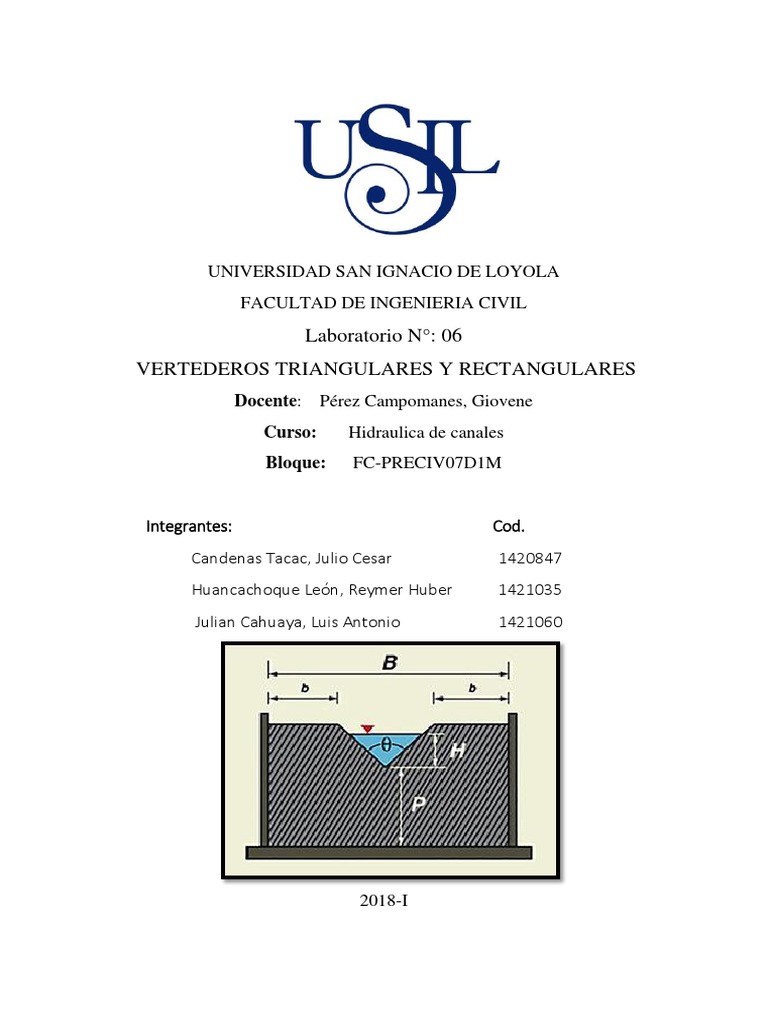

UNIVERSIDAD SAN IGNACIO DE LOYOLA

FACULTAD DE INGENIERIA CIVIL

Laboratorio N°: 06
VERTEDEROS TRIANGULARES Y RECTANGULARES
Docente: Pérez Campomanes, Giovene
Curso: Hidraulica de canales
Bloque: FC-PRECIV07D1M

Integrantes: Cod.
Candenas Tacac, Julio Cesar 1420847
Huancachoque León, Reymer Huber 1421035
Julian Cahuaya, Luis Antonio 1421060

2018-I
 INTRODUCCION
Siempre que se trabaja con un líquido aun con mucha razón el agua, existe la necesidad de realizar
una cuantificación de la cantidad de agua que se transporta en unidades de tiempo al cual se le
denomina caudal. Dicha medida es muy vital conocerlo para la buena administración de este
recurso.

Una de las maneras de medir el caudal es haciendo uso de los vertederos los cuales son estructuras
con variadas formas geométricas como triangulares, rectangulares, trapezoidales, etc. Estas
estructuras permiten obtener una relación directa del caudal con los tirantes del agua de tal forma
que la medida del caudal consista en medir el tirante del agua cuando esta atraviesa por el
vertedero.

Se tiene dos grupos de vertederos los de pared gruesa y los de pared delga en esta práctica se
enfocará en los vertederos de pared delgada. Los tipos de vertederos según su forma que serán
utilizados son los triangulares y los rectangulares. Los vertederos rectangulares normalmente son
utilizados para caudales medianos mientras que los triangulares para caudales bajos o pequeños.

El desarrollo de esta práctica de laboratorio consiste en determinar el caudal teórico y

experimental, calcular el coeficiente de descarga y mostrar las gráficas de los resultados haciendo
su análisis. También se mostrara todos los resultados y las conclusiones respectivas.

OBJETIVOS

 Obtener el caudal real de un canal a través de un vertedero triangular y rectangular.

 Calcular el coeficiente de descarga “Cd" para cada uno de los vertederos.

 Realizar el gráfico “Q vs H" para el caudal teórico y el caudal real.

DATOS OBTENIDOS

1. VERTEDERO RECTANGULAR
Tabla 1: resultado de cálculos para vertedero rectangular
N° Q Real Y (m) H (m) Q teórico (m3/s) Cd Datos
(m3/s) reales
1 0.0125 0.307 0.137 0.029948087 0.42 45
2 0.0111 0.298 0.128 0.027046009 0.41 39.96
3 0.0092 0.285 0.115 0.023032177 0.40 33.12
4 0.0075 0.275 0.105 0.020094268 0.37 27
5 0.0067 0.268 0.098 0.018118713 0.37 24.12
6 0.0050 0.253 0.083 0.014122298 0.35 18

Q vs H
Q Real (m3/s) Q teorico (m3/s)

0.035
0.03
0.025
Q (m3/s)

0.02
0.015
0.01
0.005
0
0 0.02 0.04 0.06 0.08 0.1 0.12 0.14 0.16
H (m)

Ilustración 1: Grafica de caudal vs altura en la cresta

2. VERTEDERO TRIANGULAR
Tabla 2: resultado de los cálculos para el vertedero triangular

N° Q Real Y (m) H (m) Q teórico (m3/s) Cd

(m3/s)
1 0.0061 0.307 0.137 0.016411612 0.37
2 0.0057 0.305 0.135 0.01581919 0.36
3 0.0056 0.303 0.133 0.015239788 0.36
4 0.0051 0.299 0.129 0.014119655 0.36
5 0.0050 0.296 0.126 0.013313008 0.38
6 0.0047 0.293 0.123 0.012534661 0.38
 Q vs H
Q Real (m3/s) Q teorico (m3/s)

0.0180
0.0160
0.0140
0.0120
Q (m3/s)

0.0100
0.0080
0.0060
0.0040
0.0020
0.0000
0.122 0.124 0.126 0.128 0.13 0.132 0.134 0.136 0.138
H (m)

Ilustración 2: Grafica de caudal vs altura en la cresta

ANALISIS DE LOS RESULTADOS

 En la gráfica de caudal vs altura para el vertedero rectangular podemos observar
que existe una diferencia entre los valores de caudales reales con los caudales
teóricos, además podemos ver que el teórico esta sobre los valores reales como
debería ser teóricamente.

 En caso de vertederos rectangulares el Cd también se puede estimar haciendo uso

de ábacos como la que se muestra en los anexos. Por medio de estos estos ábacos
se obtiene un Cd promedio de 0.60 sim embargo haciendo uso de las fórmulas de
caudales teórico y real los Cd oscila entre 0.35 y 0.42.

 En caso de vertederos triangulares también se pueden obtener mediante ábacos

que se muestra en los anexos. Un promedio calculado haciendo uso de los ábacos
es 0.6 mientras utilizando las formulas Cd se encuentra entre 0.36 y 0.38

 Haciendo comparación entre vertederos rectangulares y triangulares los Cd

triangulares resultaron inferiores que los rectangulares, con este resultado
podemos corroborar la afirmación de que los vertederos triangulares son más
precisos en medir los caudales.
CONCLUSIONES
 Podemos concluir que la variación de Cd por ábacos y experimental o mediante
ensayo se debe a muchos factores como los errores en la toma de datos durante el
ensayo.

 Los vertederos de pared delgada como vemos son eficaces y fáciles de calibrar
cosa que no sucedería con los vertederos de pared gruesa como el aliviadero que
son normalmente en tamaños grandes como los aliviaderos de una presa.

 Se pudieron concretar los objetivos planteados para el desarrollo de este

laboratorio

RECOMENDACIONES
 La principal recomendación es ser bien cuidadosos en la toma de datos durante
desarrollo del ensayo ya que los errores en las mediciones pueden alterar los
resultados del ensayo.

 Cuando se toma las medidas de los tirantes del canal se debe esperar a que el flujo
se estabilice para una mejor medición.

APRENDIZAJE
 En este laboratorio pudimos aprender con más profundidad el funcionamiento de
los vertederos y principalmente la calibración. En la vida real se aplicara este
conocimiento en el campo donde no se tiene un laboratorio para ensayar, si no que
basadas en los conocimientos adquiridos se diseñaran, construirán y calibraran los
vertederos.

REFERENCIAS
[1] Frank M. White. (2004). Mecánica de Fluidos. Madrid: McGraw-
Hill/INTERAMERICANA DE ESPAÑA, S. A. U.

[2] Rivera, A. Guacaran, D. (2002). DESCARGA SOBRE VERTEDEROS. 28 de mayo

del 2017, de Universidad Experimental Politécnica "Antonio José De Sucre" Sitio
web: https://es.slideshare.net/pedrovalle3/informe-vertederos-scrib

[3] Marbello, R. (2005). MANUAL DE PRÁCTICAS DE LABORATORIO DE

HIDRÁULICA. 28 de mayo del 2017, de Universidad de Colombia Sede Medellín
Sitio web: http://www.bdigital.unal.edu.co/12697/31/3353962.2005.Parte%206.pdf
 ANEXOS

Ilustración 3: Abaco para calcular Cd en vertederos rectangulares

Ilustración 4: Abaco para calcular Cd en vertederos triangulares de

90º
Ilustración 5: fórmulas utilizadas para los cálculos en vertedero rectangular

Ilustración 6: fórmulas utilizadas para los cálculos en vertedero triangular
