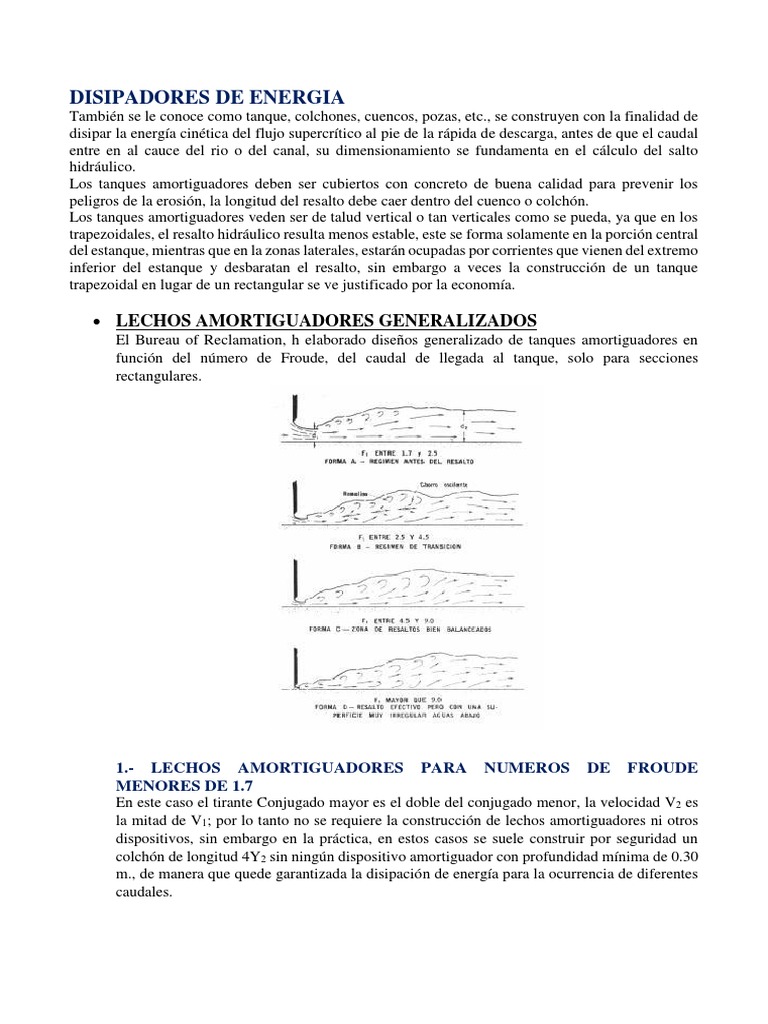

DISIPADORES DE ENERGIA

También se le conoce como tanque, colchones, cuencos, pozas, etc., se construyen con la finalidad de
disipar la energía cinética del flujo supercrítico al pie de la rápida de descarga, antes de que el caudal
entre en al cauce del rio o del canal, su dimensionamiento se fundamenta en el cálculo del salto
hidráulico.
Los tanques amortiguadores deben ser cubiertos con concreto de buena calidad para prevenir los
peligros de la erosión, la longitud del resalto debe caer dentro del cuenco o colchón.
Los tanques amortiguadores veden ser de talud vertical o tan verticales como se pueda, ya que en los
trapezoidales, el resalto hidráulico resulta menos estable, este se forma solamente en la porción central
del estanque, mientras que en la zonas laterales, estarán ocupadas por corrientes que vienen del extremo
inferior del estanque y desbaratan el resalto, sin embargo a veces la construcción de un tanque
trapezoidal en lugar de un rectangular se ve justificado por la economía.

 LECHOS AMORTIGUADORES GENERALIZADOS

El Bureau of Reclamation, h elaborado diseños generalizado de tanques amortiguadores en
función del número de Froude, del caudal de llegada al tanque, solo para secciones
rectangulares.

1.- LECHOS AMORTIGUADORES PARA NUMEROS DE FROUDE

MENORES DE 1.7
En este caso el tirante Conjugado mayor es el doble del conjugado menor, la velocidad V2 es
la mitad de V1; por lo tanto no se requiere la construcción de lechos amortiguadores ni otros
dispositivos, sin embargo en la práctica, en estos casos se suele construir por seguridad un
colchón de longitud 4Y2 sin ningún dispositivo amortiguador con profundidad mínima de 0.30
m., de manera que quede garantizada la disipación de energía para la ocurrencia de diferentes
caudales.
ESTRUCTURAS COMPLEMENTARIAS EN CANALES HIDRAULICA APLICADA

2.- LECHOS AMORTIGUADORES PARA NUMEROS DE FROUDE ENTRE

1.7 Y 2.5
En este caso la corriente no presenta una turbulencia activa y si bien es cierto que no necesita
amortiguadores, se proyectas un colchón similar al caso anterior, con una profundidad que
podría ser también:

𝑃 = 1.15(𝑌2 − 𝑌𝑛 )
Donde:
Yn = Tirante normal en el canal aguas debajo de Y2
Y2 = Tirante conjugado mayor
La longitud del colchón se puede estimar en 4𝑌2 o 6 (𝑌2 − 𝑌1 )

3.- LECHOS AMORTIGUADORES PARA NUMEROS DE FROUDE ENTRE

2.5 Y 4.5
En este caso no se forma un verdadero resalto hidráulico, los lechos amortiguadores para este
tipo de régimen, no producen una disipación efectiva, debido a que el oleaje propagado por el
flujo oscilante, no puede amortiguarse completamente, y sale fuera del colchón.
Es preferible elegir las dimensiones necesarias y cambiar las condiciones de régimen de la
corriente, bastaría con elevar el Nº de Froude a 4.6
La Fig. 4.2, nos ilustra el dimensionamiento de estos lechos llamados también tipo I.
ESTRUCTURAS COMPLEMENTARIAS EN CANALES HIDRAULICA APLICADA

4.- LECHOS AMORTIGUADORES PARA

NUMEROS DE FROUDE MAYORES A 4.5
En este caso se forma un verdadero resalto hidráulico,
existiendo seguridad debido a los dispositivos del
colchón para que el resalto hidráulico no se prolongue
más allá de la longitud del mismo, el uso de este lecho
está limitado a velocidades menores de 15.24 m/seg.
La siguiente figura nos ilustra el dimensionamiento de
estos lechos llamados también Tipo II.

5.- LECHOS AMORTIGUADORES PARA

NUMEROS DE FROUDE MAYORES A 4.5
Este lecho se emplea para velocidades mayores a
15.24 m/seg y su dimensionamiento se presenta en la
siguiente figura, también son conocidos como tipo
III.
ESTRUCTURAS COMPLEMENTARIAS EN CANALES HIDRAULICA APLICADA

 LECHOS AMORTIGUADORES TIPO SAF

Este tipo se ideo con la finalidad de

ser empleados en obras de drenaje
pequeño, en la tabla, se presentan los
parámetros para el diseño del
estanque Tipo SAF, y en la figura su
dimensionamiento; donde se observa
que las paredes laterales del estanque
pueden ser paralelas o divergentes y
aparte de las dimensiones que se
indican, el valor del resalto final es
C =0.07Y2 y el borde libre por encima
de la máxima profundidad (TW)
aguas debajo de la estructura es:

𝑌2
𝑍=
3

Los obstáculos del piso del estanque

deben ocupar siempre el 40% o 55%
del ancho del mismo por lo que su
anchura y espaciamiento debe ser
aumentado en relación con la
diferencia.

F1 LB/Y2 TW/Y2
1.7 a 5.5 4.5/F1 0.76 1.1 – F1²/120
5.5 a 11 4.5/F1 0.76 0.85
11 a 17 4.5/F1 0.76 1.0 – F1²/800
ESTRUCTURAS COMPLEMENTARIAS EN CANALES HIDRAULICA APLICADA

 TALUDES AMORTIGUADORES
Cuando se trata de disipar la energía en canales donde el nivel de descarga aguas abajo es muy
variable, se proyectan taludes amortiguadores, pudiendo funcionar también sin ningún nivel
aguas abajo, siendo la idea principal impedir una excesiva aceleración del flujo de agua.
El funcionamiento eficiente del talud amortiguador, depende de si se distribuye bien e flujo de
entrada de agua en toda su anchura debiendo ser la velocidad de entrada del agua muy próxima
a:

𝑉1 = 3√𝑔𝑞 − 1.5 (𝑚⁄𝑠)

Además el caudal unitario puede ser tan alto como 5.5 m³/s por metro de ancho del salto y el
valor de H de los deflectores no debe ser inferior a 0.8 Yc.

 ENREJADO DISPERSADOR
Cuando en un salto vertical se coloca un enrejado de viguetas de hacer o de madera, se logra
dividir el choro en finas láminas de agua, que caen casi verticalmente sobre el canal inferior,
Donde:
1.25 𝑄
𝐿𝐺 =
𝑊𝑁√2𝑔ℎ
LG = Longitud de enrejado
W = Anchura de cada abertura
N = Numero de Aberturas
h = Carga hidráulica aguas arriba
ESTRUCTURAS COMPLEMENTARIAS EN CANALES HIDRAULICA APLICADA

El valor LB, debe ser aproximadamente 1.2 LG, es recomendable inclinar unos 3º hacia abajo
el enrejado, porque de ese modo, no ser necesario limpiarlo.

 CRITERIOS DE SELECCIÓN
En una planificación de canales, comúnmente se construyen disipadores de energía, al pie de
un vertedor lateral de un canal o en caídas, rápidas o a la salida de una alcantarilla con velocidad
mayores a 2.5 m/s, etc.
El diseño hidráulico de colchones, es parte del diseño de rápidas o caídas cuyo análisis se hace
en el capítulo correspondiente, por ende a continuación con un ejemplo a los disipadores de
energía que ya se proyectan al pie de un vertedero lateral de un canal.
1. Al presentar un régimen súper critico cobre el vertedero y teniendo aguas debajo de él una
pendiente suave, es de suponerse que se formara un tirante Y1 al pie del vertedor, cuyo
conjugado Y2 tratara de formarse rápidamente si las condiciones del flujo son propicias.
2. Básicamente el diseño del colchón consiste en propiciar ciertas condiciones, de tal manera
que el cambio brusco de tirantes se produzca en la longitud del colchón.
3. En el caso de no producirse el cambio brusco de tirantes, será necesario determinar las
velocidades en algunas secciones del cauce aguas abajo del vertedero y en función de estas
velocidades y el tipo de material del cauce, se determinara la necesidad de proyectar un
colchón o un simple revestimiento con piedra en seco.
4. El nivel de la superficie libre de agua en el colchón, debe ser igual al nivel aguas bajo del
colchón, cuando no se tiene un dato respecto a este nivel se recomienda considerar como
tirante normal Yn aguas abajo del colchón, al tirante critico Yc, localizado encima de la
cresta del vertedor, entonces la profundidad del colchón se estima según la ecuación:
𝑃 = 1.15(𝑌2 − 𝑌𝑛)

5. Respecto a la longitud del colchón, existe un diversidad de fórmulas pero la de buenos

resultados es:
4.5(𝑌2 − 𝑌1 ) < 𝐿𝑟 < 7(𝑌2 − 𝑌1 )
Cuando el colchón no presente dispositivos amortiguadores.

6. La profundad y la longitud calculada en los puntos 4 y 5 serán distintos si se calculan

mediante las recomendaciones del Bureau of Reclamation y la selección final se hará
sopesando las ventajas y desventajas, tanto técnicas como económicas.
