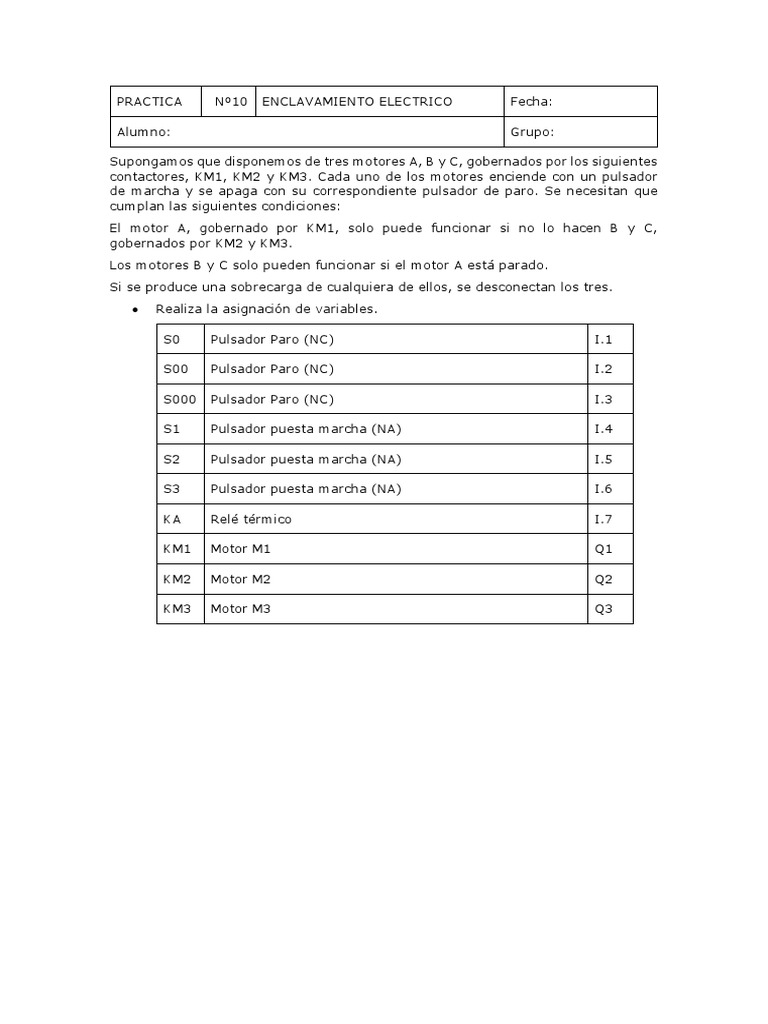

PRACTICA Nº10 ENCLAVAMIENTO ELECTRICO Fecha:

Alumno: Grupo:

Supongamos que disponemos de tres motores A, B y C, gobernados por los siguientes

contactores, KM1, KM2 y KM3. Cada uno de los motores enciende con un pulsador
de marcha y se apaga con su correspondiente pulsador de paro. Se necesitan que
cumplan las siguientes condiciones:
El motor A, gobernado por KM1, solo puede funcionar si no lo hacen B y C,
gobernados por KM2 y KM3.
Los motores B y C solo pueden funcionar si el motor A está parado.
Si se produce una sobrecarga de cualquiera de ellos, se desconectan los tres.
 Realiza la asignación de variables.

S0 Pulsador Paro (NC) I.1

S00 Pulsador Paro (NC) I.2

S000 Pulsador Paro (NC) I.3

S1 Pulsador puesta marcha (NA) I.4

S2 Pulsador puesta marcha (NA) I.5

S3 Pulsador puesta marcha (NA) I.6

KA Relé térmico I.7

KM1 Motor M1 Q1

KM2 Motor M2 Q2

KM3 Motor M3 Q3
 Dibuja el circuito de mando mediante diagrama de contactos.

 Introduce el programa en LOGO o simulador y comprueba el funcionamiento.
