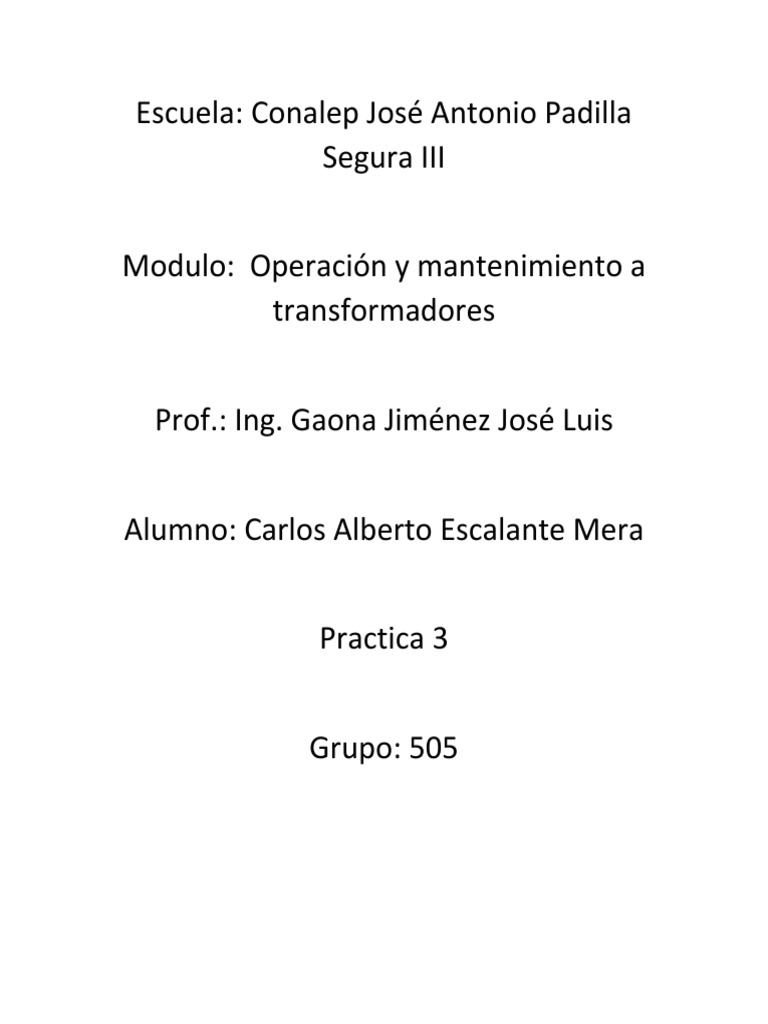

Escuela: Conalep José Antonio Padilla

Segura III

Modulo: Operación y mantenimiento a


transformadores

Prof.: Ing. Gaona Jiménez José Luis

Alumno: Carlos Alberto Escalante Mera

Practica 3

Grupo: 505
Practica 3
Circuito elevador de voltaje

Objetivo: en esta práctica el alumno aprenderá a desarrollar un circuito elevador


y transformador de voltaje con ayuda de los transistores 2N3055

Materiales
- 2 transistores 2N3055
- 2 resistencias de 330Ω
- 1 capacitor de 100nF
- 2 capacitores de 22nF
- Fuente de 12VCD
- Transformador de 120-6-12
- Lampara incandescente con soquet
- 1 push botton (botón normalmente abierto)

Conceptos teóricos
 Transistor 2N3055
Consiste en una plaquita de semiconductor con
tres regiones consecutivas de diferente
conductibilidad eléctrica los cuales forman dos
uniones n-p-n, las dos regiones extremas tienen
un mismo tipo de conductibilidad, la intermedia,
conductibilidad de otro tipo, estas son llamadas
emisor, colector y base. Este es muy difundido
en las industrias por el amplio uso al que es
sometido en diversos aparatos electrónicos en
especial los de potencia ya que es uno de sus usos más comunes.

- Características
Polaridad (N-P-N)
Transistor amplificador de potencia de audio
Corriente máxima de colector (Ic) 15 Ampere
De colector a base (CBO) 100 Voltios
De colector a emisor (CEO) 60 Voltios
De emisor a base (EBO) 7 Voltios
Ganancia típica de la corriente directa (hfe) 45
Máxima disipación de potencia en colector (Pd) 115 (Watts)

- Transistores por los cuales se pueden sustituir


N3055-1, 2N3055-2, 2N3055-3, 2N3055-4, 2N3055-5, 2N3055-9, 2N3055-10,
2N3055A, 2N3055AH, 2N3055H, 2N3055S, 2N3055SD, 2N3055UB.

 Transformador
Se denomina transformador a un dispositivo electromagnético (eléctrico y
magnético) que permite aumentar o disminuir el voltaje y la intensidad de una
corriente alterna manteniendo constante la potencia (ya que la potencia que se
entrega a la entrada de un
transformador ideal, esto es, sin
pérdidas, tiene que ser igual a la
potencia que se obtiene a la salida).
Aunque el transformador aumente la
tensión de un lado a otro (del primario al
secundario) el producto de la V x I, que
es la potencia, permanece constante.
Potencia = Tension x Intensidad
En este caso el transformador se
utilizará para poder elevar el voltaje
Procedimiento de la practica
- Principalmente comenzamos analizando cada uno de los componentes e
identificando sus partes en especial de los transistores y el transformador
- Posteriormente realizamos las conexiones pertinentes teniendo en cuenta
el diagrama de conexiones
- Comprobamos bien y mas de una ves las conexiones realizadas
- Energizamos y revisamos el funcionamiento del circuito
- Pudimos observar que la lampara no encendía al momento de mandar el
pulso con el push botón sin embargo el voltaje de salida en el transformador
era superior a los 120VCA que se estaban buscando
- Este comportamiento es producto del valor y el estado de los capacitores ya
que no eran los adecuados
- El funcionamiento del circuito fue correcto

Conclusión
En esta practica pude aprender a desarrollar un circuito inversor esto con el
propósito de convertir la corriente directa (CD) a corriente alterna (CA) y a usar el
transformador como elevador de voltaje en este caso para encender una lampara,
aunque los valores en los capacitores no fueron los correctos el principio de
operación del sistema era el adecuado.
