fuente variable DC

79 mm 79 mm
44 mm

44 mm

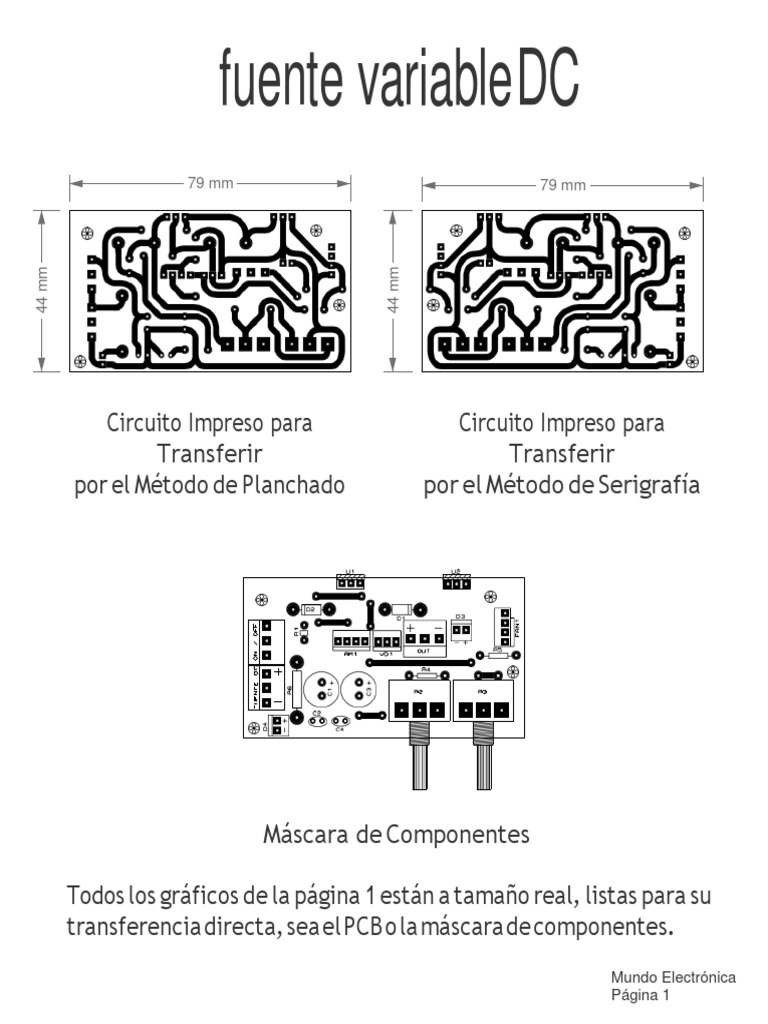

Circuito Impreso para Circuito Impreso para
Transferir Transferir
por el Método de Planchado por el Método de Serigrafía

Máscara de Componentes

Todos los gráficos de la página 1 están a tamaño real, listas para su


transferencia directa, sea el PCB o la máscara de componentes.
Mundo Electrónica
Página 1
Lista de Materiales
Resistencias (Todas a 1/4W, menos R6): Diodos:
-1 de 270 Ohms (R1). Ésta resistencia es de montaje vertical. -2 1N4007 (D1, D2).
-1 Potenciómetro de 200 Ohm lineal (R2). -1 LED de 5mm de color ROJO (D3).
-1 Potenciómetro de 5K Ohms lineal (R3). -1 LED de 5mm de color VERDE (D4).
-1 de 120K Ohms (R4). Cada LED debe llevar su respectivo
-1 de 1K Ohm (R5). porta-LED.
-1 de 1K Ohm, de 1W (R6).
Capacitores:
Integrados: *Electrolíticos:
-1 LM317T (U1). -2 de 100uF/25V o más (C1, C3).
-1 LM7809 (U2). *Cerámicos:
-2 de 100nF [104] (C2, C4).
Varios:
-Circuito Impreso sobre baquelita, sea por Planchado o Serigrafía.
-Fuente de Alimentación de Computador Portátil (19VDC aproximadamente).
-Interruptor de 2 o 3 pines, de 2 posiciones.
-3 Conectores Molex de 3 Pines, de los cuales se les debe retirar el pin central.
-2 Conectores GP de 2 pines, 1 Conector GP de 3 pines y 1 Conector GP de 4 pines.
-Soldadura de Estaño, soldador y pasta para soldar.
-Taladro y broca para hacer los agujeros, usar una broca de 1mm para todos los agujeros,
excepto los molex, éstos deben ser taladrados con una broca de entre 1,3mm y 1,5mm.
-Herramientas Varias.
-Varios metros de cable filamentado, de 22 o 24 AWG recomendado para los potenciómetros y los
LED’s, y para las partes que soportan mayor tensión y corriente, como el interruptor, la entrada y
salida de voltaje, de calibre 18 o 16 AWG, el color de los cables es a elección propia.
-Disipador, pasta térmica y un (1) aislante de mica tipo TO-220, se puede reemplazar por láminas
de acetato recortadas a medida. En mi caso usé el disipador de un procesador Intel Pentium 3,
que viene con ventilador incluido; si se usa un disipador sin ventilador, pero el disipador es de
tamaño generoso, no es necesario tener un ventilador, pero si es un disipador pequeño sin
ventilador, debe agregar uno externo, de lo contrario podría dañar el LM317T. El Lm7809
requiere de un disipador pequeño, o sin disipador, según el ambiente.
-Caja o gabinete para el proyecto. En mi caso, usaré una vasija para transportar y conservar
alimentos, pero hay opciones mucho mejores, como cajas de aluminio.
-Voltímetro DC análogo o digital, en mi caso usaré uno digital con rango de medición de 0V-45V.
-Amperímetro DC análogo o digital, que sea capaz de medir mínimo hasta 1,5A.
-2 Borneras hembra, del color que prefieran, yo usaré una de color negro y una de color rojo.
-1 Tornillo autoroscante para lámina, se usará para sujetar el LM317T al disipador.
-2 Perillas para potenciómetro.
Mundo Electrónica
Página 2
Mundo Electrónica
Página 3
Conectores
Amperímetro Voltímetro
1 2 3 4 1 2 3

1) Sense - 1) Power (Positivo)


2) Sense + 2) Sense
3) GND 3) GND
4) Power (Positivo)

Si se desea usar un voltímetro análogo, el positivo de medición del voltímetro se debe


conectar al pin 2 del conector, y el negativo de medición voltímetro al pin 3 del conector.

Si se desea usar un amperímetro análogo, el sensor positivo del amperímetro se debe


conectar al pin 2 del conector, y el sensor negativo se debe conectar al pin 1 del conector.

Para reconocer los pines de un amperímetro digital, se debe mirar que hay dos
conductores usualmente rojo y negro, que son de diámetro reducido, éstos son los pines
positivo y GND, para asegurarse, observar en el PCB del amperímetro el conector, ya que
allí la máscara de componentes dice qué son cada uno de los dos conductores. El sensor
positivo y negativo son fáciles de reconocer, son de diámetro mucho mayor que los de
alimentación, el sensor positivo suele ser de color blanco o rojo, y el negativo negro, e
igualmente revisar el conector en el PCB del amperímetro para asegurarse.

Para reconocer los pines de un voltímetro digital, se debe observar que hay tres cables,
usualmente el positivo de alimentación de color rojo, el sensor de color amarillo o blanco,
y el GND negro, pero como los colores pueden variar, igual que con el amperímetro, revisar
en el PCB del voltímetro en el conector, ya que allí está impreso a que debería conectarse
cada cable.
Mundo Electrónica
Página 4
Consideraciones
1) Si se desea usar una fuente de voltaje diferente, se debe asegurar que esté entre
11VDC y 35VDC, con una corriente de 2A mínimo para que funcione dentro del rango
de trabajo del LM317T y el LM7809 (recordando que la corriente de salida máxima
de la fuente es de 1,5A). Además, el valor de voltaje los condensadores se modifica;
si el voltaje de la fuente está entre 11V y 20V, usar los valores de voltaje de los
condensadores como se indica en la lista de materiales, pero si el voltaje de la
fuente está entre 21V y 35V, usar condensadores de 50V o más, esto aplica para los
condensadores tanto cerámicos como electrolíticos.

2) Algo muy importante es aislar los disipadores de los integrados entre si, la mejor
forma es usar disipadores separados, aunque el LM7809 no necesita disipador muy
grande, con uno pequeño es suficiente, o dependiendo del área de trabajo, sin
disipador. Si los disipadores de los integrados están unidos, no funcionará el
proyecto, y el LM317T se calentará súbitamente y se dañará en 5 segundos o menos.
Para asegurarse, cuando estén con su respectivo disipador, sin conectar a la
alimentación, medir con un multímetro en escala de continuidad entre los
disipadores, y debe marcar que no hay continuidad entre ellos, si marca
continuidad, revisar el ensamblaje general.

3) No olvidar hacer rejillas de ventilación en el gabinete para el ventilador, ya que


el aire caliente tiene que salir de la caja por algún lugar.

4) Si se llega a presentar alguna consideración más, se actualizará el documento


para incluirlas.

Mundo Electrónica
Página 5
