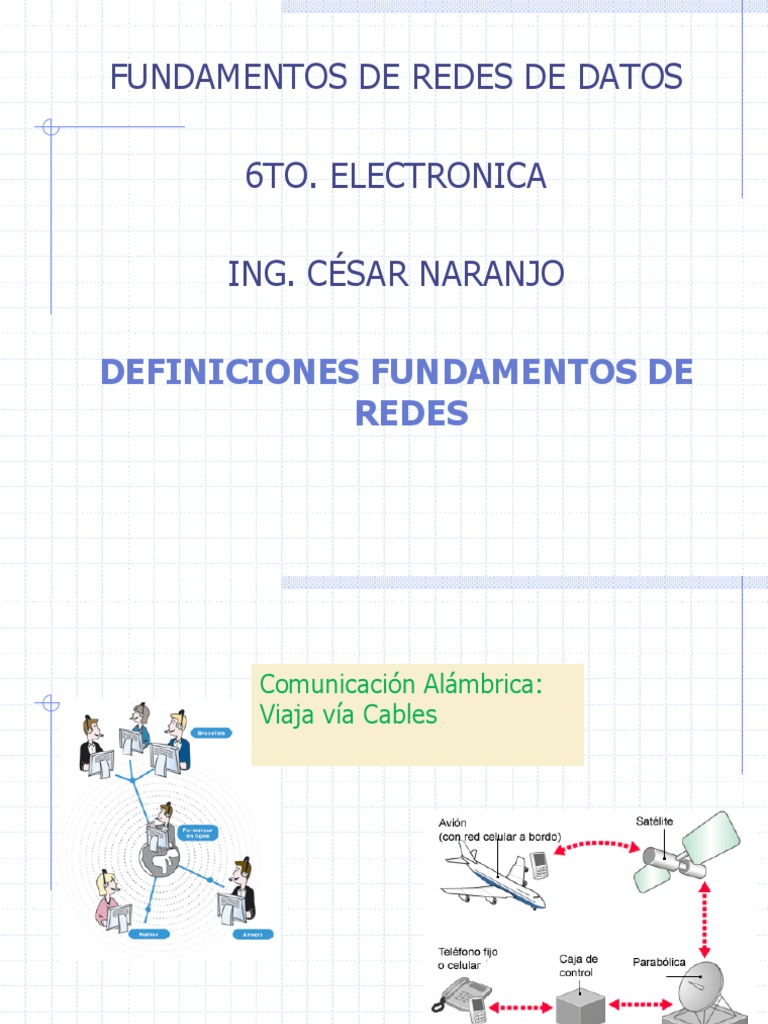

FUNDAMENTOS DE REDES DE DATOS
6TO. ELECTRONICA
ING. CÉSAR NARANJO
DEFINICIONES FUNDAMENTOS DE
REDES
Comunicación Alámbrica:
Viaja vía Cables
Comunicación Inalámbrica:
Viaja vía aire
Definición de Información
La información es, en forma simple, aquella que se
produce en la fuente (emisor) para ser transferida
al (receptor).
En telecomunicaciones la información está
representada por una señal eléctrica, tal como una
corriente o un voltaje.
Se establece que antes de la transmisión, la
información no estaba disponible en el destino,
pues de otra manera la transferencia seria nula.
Comunicación de Datos y Redes Informáticas
Recordando
Hardware
Dispositivos electrónicos interconectados que
se usan para la entrada, procesamiento y
salida de datos/información.
Datos
Elementos de información.
Símbolos que representan hechos, valores o
situaciones.
Comunicación de Datos y Redes Informáticas
Recordando
Dispositivos de entrada/salida
Dispositivos electrónicos que
proporcionan funciones tanto de entrada,
como de salida de datos.
Protocolo TCP/IP
Es el conjunto de normas y
procedimientos para la sincronización y el
formato de los datos en Internet.
•Datos:
–Entidades capaces de transportar
información.
•Señales:
–Representaciones eléctricas o
electromagnéticas de datos.
•Transmisión:
–Comunicación de datos mediante la
propagación y el procesamiento de señales.
Comunicación de Datos y Redes Informáticas
Definiciones: Redes
Una red es un
arreglo o
configuración
de nodos,
conectados
mediante
canales de
comunicación.
Comunicación de Datos y Redes Informáticas
Definiciones: Redes informáticas
Son redes en las que:
Cada nodo es una estación que envía y/o
recibe datos (ordenadores o dispositivos), es
decir, los nodos son elementos de hardware.
Los canales de comunicación son los medios
que transportan datos, de un dispositivo
emisor a otro receptor.
Se requiere software especializado para
manejar la comunicación de datos.
Comunicación de Datos y Redes Informáticas
Definiciones: Redes informáticas
Ejemplo:
Medio
Ordenador
Dispositivo
Comunicación de Datos y Redes Informáticas
Definiciones: Redes informáticas
Funciones
Establecer, conducir y finalizar la comunicación de
datos entre dos o más nodos.
Beneficios
4 Acceso simultáneo a programas e información.
4 Equipos periféricos compartidos (impresoras,
escáner, etc.)
4 Comunicación personal más eficiente (correo
electrónico, foros, etc.)
4 Procesos de respaldo más efectivos.
Comunicación de Datos y Redes Informáticas
Definiciones: Comunicación de datos
Transferencia de datos de un nodo a otro, a
través de canales de comunicación.
La comunicación de datos se basa en los
dispositivos de entrada/salida del ordenador.
Comunicación de Datos y Redes Informáticas
Elementos para la comunicación de datos
Ente emisor (nodo).
Ente receptor (nodo).
Medios o canales de comunicación.
Protocolos de comunicación.
Mensaje.
Dispositivos de comunicación.
Operador.
Un sistema de comunicación está conformado por 7 elementos
1. Fuente de información. Donde se genera la información y se transforma en
mensaje.
2. Transductor (de entrada). Convierte el mensaje en una señal eléctrica (voltaje o
corriente).
3. Transmisor. Adecúa la señal de entrada al medio de transmisión. Implica una
modulación.
4. Medio. Medio físico que une el transmisor con el receptor. La comunicación
toma la forma de ondas electromagnéticas, las cuales se deterioran debido al
ruido, distorsión y atenuación.
5. Receptor. Recupera la señal del medio y realiza las operaciones inversas del
transmisor.
6. Transductor (de salida). Convierte la señal de salida en un mensaje para el
destinatario.
7. Destinatario. Destinatario de la información.
Espectro Electromagnético
Es el conjunto
de ondas
electromagnéti
cas ordenadas
de acuerdo a
su frecuencia y
longitud de
onda.
No todas las regiones se emplean en comunicaciones, y los medios para conducir las
utilizables son unos pocos.
Telefonía. Las frecuencias en la banda de voz
se transmiten en forma de corrientes eléctricas a través
pares trenzados o cables coaxiales. El espectro de una señal es el rango
de frecuencias que ésta contiene.
Ondas de radio. Viajan a través del aire,
pero necesitan mecanismos de transmisión y recepción. El ancho de banda absoluto de una
señal está dado por el tamaño del
Rayos infrarrojos. Las ondas de luz, el espectro.
3er tipo de energía electromagnética que se usa en
telecomunicaciones, se conducen usando fibras ópticas.
a mayor frecuencia menor longitud de onda, y viceversa.
Bandas de las ondas de radio
Las ondas de radio son ondas electromagnéticas de radiofrecuencia RF
Mundo analógico
Requerimiento para transmitir mensajes (datos)
En general, los mensajes (datos) que utiliza una persona o aplicación no están en un
formato que se pueda transmitir por un sistema de comunicación. Por ejemplo, la voz o una
fotografía deben convertirse primero a un formato (señal) que el medio pueda aceptar. El
medio de transmisión funciona conduciendo energía a través de un camino físico.
Los datos y las señales que los representan pueden estar en forma analógica o digital.
Dato analógico y señal analógica
Los datos analógicos se Esta onda es La señal analógica es una onda
refieren a información que capturada por un continua que cambia suavemente en el
toma valores continuos, micrófono tiempo. Tiene un número infinito de
como el sonido de la voz (transductor) y valores de voltaje dentro de un rango.
humana. Cuando alguien convertida en
habla, crea una onda señal analógica.
continua en el aire.
Para transmitir datos, primero se convierten a señales electromagnéticas.
Mundo digital
Dato digital y señal digital
Los datos digitales toman valores Los “0”s y “1”s se convierten en señal
discretos. Se almacenan en la memoria de digital con ayuda de un codificador de
un PC en forma de “0”s y “1”s. línea (transductor).
Una señal digital es una onda con saltos
repentinos entre un valor de voltaje y
otro. Tiene un número discreto de valores.
A menudo es tan simple como “0” y “1”.
Para transmitir datos, primero se convierten a señales electromagnéticas.
Es la forma más fundamental de una señal analógica. Visualizada como una curva oscilante,
cuyo cambio a lo largo de un ciclo es suave.
Así se ve la onda
Cada ciclo está formado por un semiciclo positivo y otro negativo. en un osciloscopio
Es una señal periódica
Porque completa un ciclo dentro de un marco de tiempo medible, denominado periodo, y
repite ese ciclo en periodos de tiempo subsecuentes.
Representación matemática
Estas 3 características
describen
completamente a la
onda seno.
En telecomunicaciones una señal seno es
lo que en acústica sería un "tono puro".
¿Qué son el periodo y la frecuencia?
El periodo T es la cantidad de tiempo que
necesita una señal para completar un ciclo;
se mide en s.
La frecuencia f indica el número de ciclos
por segundo; se mide en ciclos/s o Hz. La
frecuencia es la inversa del periodo.
Dos señales con distintas frecuencias
Calcule las frecuencias de las señales de las figuras y escriba sus ecuaciones
matemáticas.
f1 = 4 kHz, f2 = 8 kHz,
La frecuencia mide la velocidad de cambio. Si el valor de una señal cambia en un tiempo
muy largo, su frecuencia es baja. Si cambia en un tiempo corto, su frecuencia es alta.
El periodo y la frecuencia son inversos entre sí.
Fase de la onda
¿Qué describe la fase?
La posición relativa de la onda respecto al instante de tiempo 0. Si
se piensa que la onda se desfasa hacia delante o hacia atrás a lo
largo del eje del tiempo, la fase describe la magnitud de ese
desfase, indica el estado del primer ciclo.
¿En qué se mide la fase?
En grados o radianes (360º son 2 radianes). Una onda seno con
una fase de 0º no tiene desfase. Un desfase de 360º corresponde
al desfase de un periodo T completo.
Calcule la frecuencia y escriba la ecuación de la señal de la
figura.
f = 2 MHz
Una onda seno está desfasada 1/6 de ciclo
respecto al tiempo 0. ¿Cuál es su fase en grados
y radianes? = 60º = /3 rad
La fase indica el estado del primer ciclo respecto al tiempo 0.
Dominios del tiempo y de la frecuencia
Representación en el dominio del tiempo
Hasta ahora se han mostrado los cambios de amplitud de la onda seno con respecto al
tiempo, es decir una representación de la onda seno en el dominio del tiempo.
Representación en el dominio de la frecuencia
Para mostrar la relación entre amplitud y frecuencia, se usa la representación en el dominio
de la frecuencia (o espectro de frecuencias de la señal). Una onda seno completa en el
dominio del tiempo se representa mediante una única barra en el dominio de la frecuencia.
La posición de la barra muestra la frecuencia, su altura la amplitud pico.
Espectro de frecuencias
La ventaja del dominio de la frecuencia es que se pueden ver
inmediatamente los valores de frecuencia y de amplitud pico.
Espectro de señales periódicas
Ejemplo de Series de Fourier
Espectro de senoide con rectificación de media onda
Grafique el espectro de frecuencias para la señal rectificada de media onda,
señalando hasta la 5ª armónica. T= 20 ms y A = 17 V. Señale las escalas de voltaje y
frecuencia.
La corriente alterna se rectifica para
transformarla en continua. Un diodo
hace la rectificación y un capacitor La señal compuesta periódica se descompone en
suaviza las ondas. una serie de ondas seno con frecuencias discretas.
MODOS DE
COMUNICACIÓN
De acuerdo a la transmisión de flujo de
datos, pueden ser:
Paralelo
serial
Transmisión de Datos
Paralelo serial
Síncrono Asíncrono
En la transmisión de datos en paralelo cada bit de un
caracter se transmite sobre su propio cable. En la transmisión
de datos en paralelo hay un cable adicional en el cual
enviamos una señal llamada strobe ó reloj; esta señal le
indica al receptor cuando están presentes todos los bits para
que se puedan tomar muestras de los bits o datos que se
transmiten y además sirve para la temporización que es
decisiva para la correcta transmisión y recepción de los
datos.
La transmisión de datos en paralelo se utiliza en sistemas
digitales que se encuentran colocados unos cerca del otro,
además es mucho mas rápida que la serie, pero además es
mucho mas costosa.
Comunicación Paralela
El concepto de comunicación serial es sencillo.
El puerto serial envía y recibe bytes de información un bit
a la vez. Aun y cuando esto es más lento que la
comunicación en paralelo, que permite la transmisión de
un byte completo por vez, este método de comunicación
es más sencillo y puede alcanzar mayores distancias.
Comunicación Serial
MODOS DE COMUNICACIÓN
Los modos de transmisión indican la forma en la cual el
transmisor y el receptor se comunican entre sí o intercambian
información.
De acuerdo al sentido de la transmisión se
clasifican en:
SIMPLEX
HALF DUPLEX O SEMI-DUPLEX
FULL DUPLEX O DUPLEX
COMPLETO
MODOS DE COMUNICACIÓN
SIMPLEX
Dato
Transmisor
Receptor
ES COMUNICACIÓN EN UN SOLO SENTIDO
Ejemplo: Las emisoras de Radio difusión
sonora
MODOS DE COMUNICACIÓN
HALF DUPLEX
Transmisor Receptor
Receptor Transmisor
LA COMUNICACIÓN PUEDE SER EN AMBOS
SENTIDOS PERO NO SIMULTÁNEAMENTE
“ WALKIE TALKIE” ES UN EJEMPLO TÍPICO
DE COMUNICACIÓN
MODOS DE COMUNICACIÓN
FULL DUPLEX
Transmisor Receptor
Receptor Transmisor
LA COMUNICACIÓN PUEDE SER EN AMBOS
SENTIDOS Y SIMULTÁNEAMENTE
Podríamos mencionar una comunicación vía
telefónica
MODOS DE COMUNICACIÓN
FULL FULL DUPLEX
se transmite en ambos sentidos y
además con más de un receptor.
Ejemplo: Llamadas en conferencia
ORIGEN DESTINO 1
DESTINO 2
De acuerdo a su temporización
pueden ser:
SÍNCRONO
ASÍNCRONO
Comunicación sincrónica
Se caracteriza porque el dato es enviado
junto con la señal de reloj del transmisor
Dato
Transmisor Receptor
sincronía
Comunicación asincrónica
Dato
Transmisor Receptor
Ft=Fr
Ft Fr
SIGNIFICA QUE EL TRANSMISOR Y EL RECEPTOR TIENEN SUS
PROPIOS GENERADORES DE BAUDAJE CON LA MISMA
FRECUENCIA PERO INDEPENDIENTES.
Ambos dispositivos deben manejar la misma
velocidad de transmisión aunque cada dispositivo
temporiza sus transmisiones independientemente.
Transmitiendo con señales
analógicas
Señales analógicas Representan datos con ondas
electromagnéticas que varían
constantemente
Datos analógicos
Voz Teléfono Señal Transmisión
(Ondas de Sonido) Analógica Analógica
Datos digitales
Pulsos de Módem Señal Transmisión
Voltaje Binario Análogica Analógica
(Frecuencia
Portadora) Transmisión
Digital
Transmitiendo con señales
digitales
Señales digitales Representan datos con secuencia
de pulsos de voltaje
Datos analógicos
Señales
CODEC Señal
Analógicas
Digital
(voz)
Transmisión
Datos digitales Digital
Datos Transmisor Señal
Digitales digital Digital
TRASMISIÓN ANALÓGICA
El término "Analógico" se refiere a las magnitudes o valores que
varían con el tiempo en forma continua como la distancia y la
temperatura, la velocidad, que podrían variar muy lento o muy
rápido como un sistema de audio
En la tecnología analógica es muy difícil almacenar, manipular,
comparar, calcular y recuperar información con exactitud.
En cambio en la tecnología digital (computadoras, por ejemplo), se
pueden hacer tareas muy rápidamente, muy exactas, muy precisas
y sin detenerse.
TRASMISIÓN ANALÓGICA
Al proceso por el cual obtenemos una señal analógica a partir de
unos datos digitales se le denomina modulación. Esta señal la
transmitimos y el receptor debe realizar el proceso contrario,
denominado demodulación para recuperar la información. El
módem es el encargado de realizar dicho proceso. Algunos
esquemas simples de modulación son:
FSK (Modulación por desplazamiento de la frecuencia): Se modifica
la frecuencia de la portadora según el valor de bit a transmitir.
ASK (modulación por desplazamiento de la amplitud): En esta
técnica no se modifica la frecuencia de la portadora sino su
amplitud. Los dos valores binarios se representan mediante
diferentes niveles de amplitud de esta señal.
PSK (Modulación por desplazamiento de fase): La frecuencia y la
amplitud se mantiene constantes y se varía la fase de la portadora
para representar los niveles uno y cero con distintos ángulos de
fase.
TRASMISIÓN DIGITAL
El término "Digital" se refiere a cantidades discretas como la
cantidad de personas en un una sala, cantidad de libros en una
biblioteca, cantidad de autos en una zona de estacionamiento, etc..
Los Sistemas digitales tienen una alta importancia en la tecnología
moderna, especialmente en la computación y sistemas de control
automático.
La tecnología digital se puede ver en diferentes ámbitos:
- mecánico
- electromecánico
- hidráulico
- neumático
- electrónico
TRASMISIÓN DIGITAL
Para obtener la secuencia que compone la señal digital a partir de los
datos digitales se efectúa un proceso denominado codificación.
NRZ (No Return to Zero): Es el método que empleamos para
representar la evolución de una señal digital en un cronograma.
Cada nivel lógico 0 y 1 toma un valor distinto de tensión.
NRZI (No Return to Zero Inverted): La señal no cambia si se
transmite un uno, y se invierte si se transmite un cero.
RZ (Return to Zero): Si el bit es uno, la primera mitad de la celda
estará a uno. La señal vale cero en cualquier otro caso.
Manchester: Los valores lógicos no se representan como niveles
de la señal, sino como transiciones en mitad de la celda de bit. Un
flanco de bajada representa un cero y un flanco de subida un uno.
Ancho de Banda
Es el rango de frecuencias contenidas en ella. Es la diferencia entre la frecuencia más alta y
más baja contenidas en la señal.
B = ancho de banda de la señal, en Hz.
fmáx = frecuencia más alta de la señal, en Hz.
fmín = frecuencia más baja de la señal, en Hz
Las figuras muestran las frecuencias
contenidas en una señal periódica y
aperiódica, respectivamente. El concepto de
ancho de banda se explica en las figuras.
La señal periódica contiene todas las
frecuencias enteras entre 20 y 50 kHz
(20, 21, 22, ….).
La señal aperiódica tiene el mismo
rango, pero sus frecuencias son
continuas.
El B de una señal es el rango de frecuencias contenidas en ella.
Ejemplos con ancho de banda
Una señal periódica se descompone en 5 ondas
seno con frecuencias de 100, 300, 500, 700 y 900
Hz. Calcule su ancho de banda y dibuje el espectro.
Todos los componentes tienen una amplitud pico
de 10 V.
El ancho de banda de una señal es 20 Hz. La
frecuencia más alta es 60 Hz. Calcule la frecuencia
más baja y dibuje el espectro. La señal contiene
todas las frecuencias integrales de la misma
amplitud.
Una señal compuesta aperiódica tiene un ancho de
banda de 200 kHz, con una frecuencia media de
140 kHz y una amplitud pico de 20 V. Las dos
frecuencias extremas tienen una amplitud 0. Dibuje
el dominio de la frecuencia de la señal.
Una señal de TV ocupa un ancho de banda de 6 MHz. Si el límite
fmáx = 60 MHz.
inferior del canal 2 es 54 MHz, calcule la frecuencia del límite
superior
Asignación de frecuencias en la radiodifusión comercial
Estaciones de radio AM
Un ejemplo de señal compuesta
aperiódica es la señal que propaga
una estación de radio AM. En
general, cada estación de radio AM
tiene asignado un ancho de banda
de 10 kHz. El ancho de banda total
dedicado a estaciones AM va desde
530 hasta 1700 kHz. (En total 117
bandas).
Estaciones de radio FM
Otro ejemplo de señal compuesta
aperiódica es la señal que propaga
una estación de radio FM. En
general, cada estación de radio FM
tiene asignado un ancho de banda
de 200 kHz. El ancho de banda total
dedicado a estaciones FM va desde
88 hasta 108 MHz. (En total 50
bandas).
La asignación de frecuencias portadoras es
efectuada por entes reguladores en cada país.
Velocidad de transmisión
La velocidad de transmisión de un canal de telecomunicaciones se mide en bits por
segundo (BPS). Esto es la tasa de baudios
Baudio: suceso binario que representa un cambio de señal de positiva a negativa o
viceversa.
La capacidad de transmisión de un medio de telecomunicaciones esta en función de
su frecuencia de onda (ciclos por segundo) y se mide en hertz.
El intervalo de frecuencias que caben en un canal de telecomunicaciones determina su
ancho de banda.
El ancho de banda es la diferencia entre la frecuencia más alta y más baja a la que
puede dar cabida en un canal.
Relacion bps - baudios
Baudios. Numero de veces de cambio en el voltaje
de la señal por segundo en la línea de transmisión.
Los módem envían datos como una serie de tonos a
través de la línea telefónica. Los tonos se
"encienden"(ON) o "apagan"(OFF) para indicar un 1
o un 0 digital. El baudio es el numero de veces que
esos tonos se ponen a ON o a OFF. Los módem
modernos pueden enviar 4 o mas bits por baudio.
Bits por segundo (BPS). Es el número efectivo de
bits/seg que se transmiten en una línea por segundo.
Como hemos visto un módem de 600 baudios puede
transmitir a 1200, 2400 o, incluso a 9600 BPS.
Por ejemplo, un 1 se puede codificar
como un voltaje positivo y un 0 como un
voltaje cero.
Intervalo de bit y tasa de bit
La mayoría de las señales digitales son
aperiódicas y, por tanto, la periodicidad
o la frecuencia no son características
apropiadas. Se usan dos nuevos
términos para describir una señal digital.
Duración de bit. En lugar del periodo. Tasa de bit. En lugar de la frecuencia.
Es el tiempo necesario para enviar un Es el número de bits enviados en 1
bit. Su unidad es s. segundo. Su unidad es bps.
Relación entre la duración de bit y la tasa de bit
Un codificador de línea convierte los datos digitales en señal digital.
Tienen una relación inversamente proporcional
Tiempo de duración de bit
Una señal digital tiene una tasa de bits de 2000 bps.
Calcule el tiempo de duración de cada bit.
Tiempo de duración de bit
Calcule el tiempo de un bit a 230.4 kbps.
Tasa de bit
Calcule la tasa de bit de la señal de la figura.
Tasa de bit
Se necesita descargar documentos de texto a una velocidad de 100 páginas
por segundo. Calcule la velocidad necesaria para el canal. Una página tiene
como promedio 24 líneas con 80 caracteres cada una.
Tasa de bit
Un bloque de 256 palabras de datos secuenciales de 12 bits cada
palabra se transmite en serie en 0.16 s. Calcule a) La velocidad de
transmisión en bps. b) El tiempo de duración de 1 bit. c) El tiempo de
duración de una palabra.
Tasa de bit = 1 / Tiempo de duración de bit.
Capacidad del canal
Tasa de datos Según Nyquist (canal
En bits por segundo libre de ruido)
Tasa a la cual la data C = 2B log2 M
se puede comunicar C = capacidad del canal
Ancho de banda (bps).
B = ancho de banda (Hz)
En ciclos por
M = número de niveles de
segundo
voltaje.
Restringida por el
transmisor y el Si M= 2, entonces C=
medio 2B.
Capacidad del Canal
Según Shannon
(SNR)dB = 10 log10 (potencia de la señal/potencia del ruido)
SNR = es el radio entre la potencia de la señal y la potencia
contenida en el ruido
C = B log2(1+SNR)
CARACTERÍSTICAS DE PROPAGACIÓN
Tipos de ondas según la frecuencia
Onda de superficie: para frecuencias inferiores a 30 MHz. Alcances largos y
estabil.
Onda ionosférica: entre 3 y 30 MHz. Grandes alcances, inestabilidad.
Onda espacial freq superiores a 30 MHz:
Onda directa: alcanza el receptor de manera directa
Onda reflejada: conecta transmisor y receptor a través de una reflexión
Ondas por reflexión multitrayecto
Onda por dispersión troposférica: reflexiones en turbulencias de capas de la
troposfera
Influencia del medio de transmisión
Reflexión
Refracción
Difracción
Dispersión
Absorción
Efecto de meteoros e influencia con la frecuencia
ATENUACIONES ADICIONALES
La propagación atmosférica produce:
refracción en la atmósfera (levantamiento del horizonte);
difracción por zonas de Fresnel (atenuación por obstáculo);
atenuación por reflexiones en el terreno;
desvanecimiento por múltiple trayectoria (formación de
ductos);
absorción por arboledas cercanas a la antena;
absorción por gases o hidrometeoros (lluvia, nieve, etc);
dispersión de energía debido a precipitaciones;
desacoplamiento de la polarización de la onda.
Las ondas al llegar a la superficie de separación de dos medios puede ser
reflejada o transmitida (refractada o difractada).
La reflexión puede ser parcial o total. Además puede producirse con
cambio de fase o no dependiendo de la rigidez de la superficie de
separación. Señal choca con objetos grandes en comparación con longitud
de la onda
Las ondas transmitidas pueden ser refractadas o difractadas:
Refracción: se da cuando la onda pasa de un medio a otro y se
producen cambios en la velocidad y en la dirección de propagación.
Difracción: se produce cuando la onda "choca" contra un obstáculo
o penetra por una agujero. La mayor difracción se produce cuando el
tamaño del agujero o del obstáculo son parecidos a la longitud de onda
de la onda incidente.
Dispersión Nos vamos a referir aquí a los cambios de dirección que
sufre la radiación incidente. Se debe a que la señal choca con objetos
pequeños en comparación con longitud de la onda
BILBIOGRAFIA
Edison Coimbra G: Datos y Señales analógicas y digitales.
Behrouz A. Forouzan: Transmision de datos y redes de
comunicaciones
