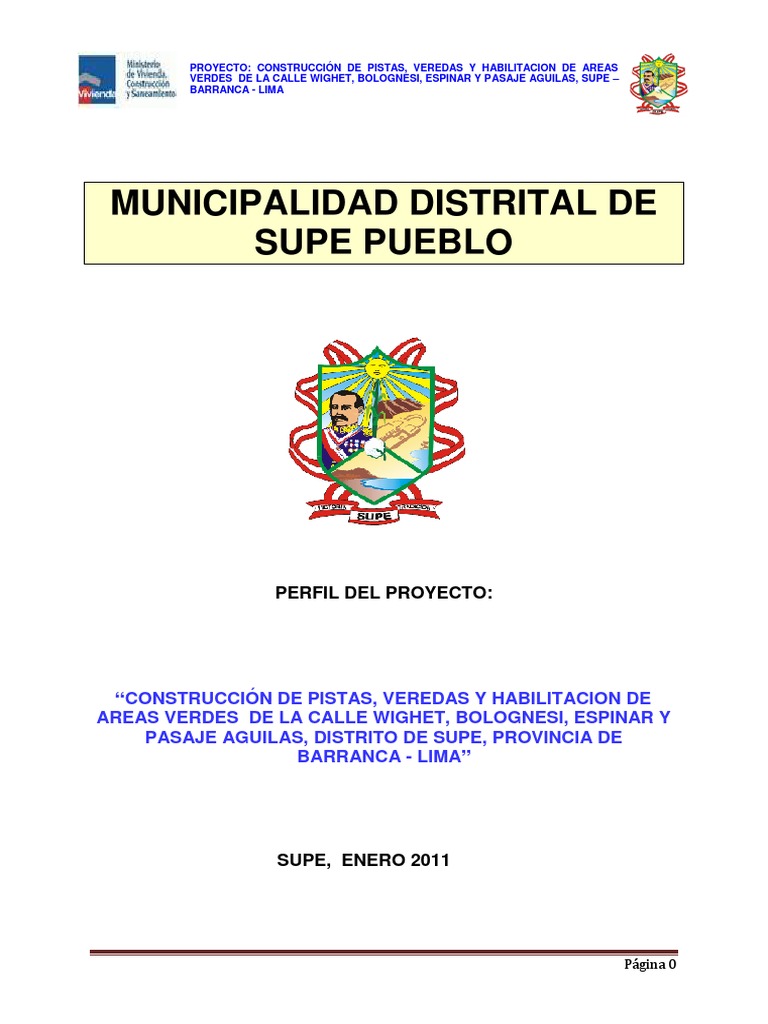

MUNICIPALIDAD DISTRITAL DE
SUPE PUEBLO
Página 0
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
ÍNDICE
I. RESUMEN EJECTUTIVO 3
III. IDENTIFICACIÓN 18
Página 1
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
V. CONCLUSIONES 85
VI. ANEXOS 87
Anexo 1
SITUACIÓN CON PROYECTO ALT. 1 -GLOBAL(PISTAS + VEREDAS Y HABILITACION 87
A. DE ÁREAS VERDES)
B. SITUACIÓN CON PROYECTO ALTERNATIVA 1 PISTAS (*) 88
C. SITUACIÓN CON PROYECTO ALTERNATIVA 1 VEREDAS (*) 89
SITUACIÓN CON PROYECTO ALT. 2 - GLOBAL (PISTAS + VEREDAS Y 90
D. HABILITACION DE ÁREAS VERDES)
E. SITUACIÓN CON PROYECTO ALTERNATIVA 2 PISTAS 91
F. SITUACIÓN CON PROYECTO ALTERNATIVA 2 VEREDAS 92
Anexo 2
DESAGREGADO DE LOS COSTOS POR COMPONENTE ALT. 1 93
DESAGREGADO DE LOS COSTOS POR COMPONENTE ALT. 2 94
Anexo 3
CRONOGRÁMA FÍSICO FINANCIERO DE OBRA 95
CRONOGRÁMA TENTATIVO 100
Anexo 4
METRADOS 101
FIGURAS
1 PLANO DE MACRO LOCALIZACIÓN – PROV. DE LIMA – DPTO. DE LIMA 10
2 PLANO DE MACRO LOCALIZACIÓN GEOGRÁFICA Y POLÍTICA DEL DISTRITO DE SUPE 11
GRÁFICOS
GRÁFICO Nº 1. ÁRBOL DE CAUSA – EFECTO 36
GRÁFICO Nº 2. ÁRBOL DE MEDIOS Y FINES 39
GRÁFICO Nº 3. ANÁLISIS DE MEDIOS FUNDAMENTALES 40
FOTOS
FOTO Nº 1: JIRON SUCRE 28
FOTO Nº 3: JIRON SUCRE 29
FOTO Nº 5: JIRON SUCRE 30
FOTO Nº 7: TRABAJOS DE TOPOGRAFIA 31
FOTO Nº 9: PASAJE SAN MARTIN 32
PLANOS
Página 2
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Capítulo I
RESUMEN EJECUTIVO
A. OBJETIVOS GENERAL:
Alternativa 1:
Pistas
Pavimento flexible con carpeta asfáltica en caliente de 2”, colocado sobre una base
granular de e= 0.20 m. y sub-base compactada e= 0.15 m. con anchos de calzada de
9.10 m (Calle Wighet), 10.0 m (Ca. Bolognesi), 10.80 m (Ca, Espinar) y 5.0 m (Pasaje
Águilas). (1,419.41 ml – 8,892.65 m2).
Veredas
Construcción de 2,248.23 m2 (1,873.53 m.l) de veredas de concreto f’c= 175 Kg/cm2,
con anchos de 1.20 m. y espesor = 0.10 m.
Página 3
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Construcción de 5.04 m2 de rampas de concreto f’c= 140 Kg/cm2, con ancho de 1.00 m
y espesor 0.1m.
Áreas Verdes
Habilitación de áreas verdes en un área de 1,809.63 m2 con grass.
Alternativa 2:
Pistas
Pavimento rígido con concreto de f’c= 210 Kg/cm2, colocado sobre una base granular
compactada de e= 0.25 m. con anchos de calzada de 9.10 m (Calle Wighet), 10.0 m
(Ca. Bolognesi), 10.80 m (Ca, Espinar) y 5.0 m (Pasaje Águilas). (1,419.41 ml –
8,892.65 m2).
Veredas
Construcción de 2,248.23 m2 (1,873.53 m.l) de veredas de concreto f’c= 210 Kg/cm2,
con anchos de 1.20. y espesor = 0.10 m.
Construcción de 5.04 m2 de rampas de concreto f’c= 140 Kg/cm2, con ancho de 1.00 m
y espesor 0.1m.
Áreas Verdes
Habilitación de áreas verdes en un área de 1,809.63 m2 con grass.
El monto total de inversión del proyecto a precios privados es de S/. 1, 464, 368.50 para la
alternativa 1 y de S/. 1, 876,801.78 para la alternativa 2, incluyendo en ambos casos, costos
de obra, expediente técnico, supervisión, imprevistos y medidas de mitigación.
Página 4
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
TABLA 1
SELECCIÓN DE ALTERNATIVA
Institucional:
Página 5
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
I) IMPACTO AMBIENTAL.-
J) ORGANIZACIÓN Y GESTIÓN.-
K) PLAN DE IMPLEMENTACIÓN.-
f) Recepción de Obra
Página 6
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
L) CONCLUSIONES Y RECOMENDACIONES.-
Las Alternativas planteadas para la solución del problema, desde el punto de vista técnico
son apropiadas para la solución a la problemática de infraestructura de Pista, Veredas y
Habilitación de Áreas Verdes en calles Wighet, Bolognesi, Espinar y Pasaje Águilas y
cumple con las exigencias y estándares establecidos en el Reglamento Nacional de
Edificaciones.
Los resultados de la evaluación social del proyecto con la Metodología Costo - Efectividad,
establece que la Alternativa 1 es la de menor costo, tanto a nivel de componentes como a
nivel global.
Página 7
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
M) MARCO LÓGICO.-
Página 7
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Capítulo II
ASPECTOS GENERALES
2.1.1. ANTECEDENTES.
Es así que al identificar estas necesidades y previniendo algún accidente que ponga en
riesgo la integridad física del poblador, así como el control de las enfermedades respiratorias
producto del polvo que levantan los automóviles al transitar por estas calles, la
Municipalidad Distrital de Supe ha coordinado el apoyo financiero ante el Ministerio de
Vivienda Construcción y Saneamiento-Programa “Mejoramiento Integral de Barrios y
Pueblos – La Calle de mi Barrio”, también ha coordinado la ejecución de este proyecto
con el financiamiento de obras destinadas y programadas en el Presupuesto Participativo
2011, con la finalidad de que se corrija esta carencia de transitabilidad segura y se garantice
la integridad física del poblador, teniendo como objetivo contribuir a mejorar la calidad de
vida de los habitantes de la Calle Wighet, Bolognesi, Espinar y pasaje Águilas.
UBICACIÓN
Página 8
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
2.1.3. CLIMA:
El terreno de la zona presenta una topografía semi plana, con algunas pendientes, sus
calles de tierra y arena se encuentran alineadas y muestran superficie rasante, por formar
parte de la zona urbana de la ciudad; se observa un suelo de tipo limo – arcilloso, con mayor
presencia de arena fina.
Página 9
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
FIGURA Nº 01
PROVINCIA DE BARRANCA
DISTRITO DE
SUPE PUEBLO
Página 10
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
FIGURA Nº 02
Página 11
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
El Distrito de Supe ocupa una superficie de 516.28 Km2, y se encuentra a 192 Km. al norte
de la ciudad de Lima por la carretera Panamericana, a una altitud aproximada de 45
m.s.n.m. está dividida por la panamericana en dos partes es una ciudad alineada. Las zonas
a intervenir registran una altura promedio de 45 m.m.s.m.
UNIDAD FORMULADORA:
Sector: Gobiernos Locales
Pliego: Municipalidad Provincial de Barranca
Sub Gerencia de Obras Públicas e
Nombre:
Infraestructura Social y Productiva
Persona Responsable de Formular el
Arq. María Alejandra Rivera Aguado
PIP:
Persona Responsable de la Unidad
Ing. Percy A. Olivares arteaga
Formuladora:
Teléfono: 235 - 2146
Dirección Jr. Zavala N° 500 - Barranca
UNIDAD EJECUTORA:
Sector: Gobiernos Locales
Nombre Municipalidad Distrital de Supe
Responsable de la Unidad Ejecutora: Julián David Nishijima Villavicencio
Página 12
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
ANALISIS DE INVOLUCRADOS
Exigencia de la
población para la
Elaborar el perfil del
construcción de pistas,
proyecto.
veredas y áreas
verdes. Dar solución en el corto
Municipalidad Distrital de plazo al problema de
Supe pistas, veredas y áreas Evaluación y declaración de
verdes. viabilidad del proyecto en el
Pocas pistas, veredas, marco del SNIP.
y áreas verdes.
Resolver el Déficit de pistas,
veredas y áreas verdes.
Apoyar a la Municipalidad
Dificultades para la Abastecerse de pistas,
Distrital en la elaboración del
transitabilidad veredas y habilitación de
estudio de pre inversión del
peatonal y vehicular. áreas verdes.
proyecto.
Resolver problemas de
Déficit de pistas, tránsito peatonal y Apoyar a la Municipalidad
veredas y áreas vehicular por el déficit de Distrital a resolver el déficit
verdes. pistas, veredas y áreas de pistas y veredas.
verdes.
Página 13
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
La Municipalidad Distrital
Construir pistas, veredas,
desarrolle la pre inversión y
Falta de y habilitar zonas de áreas
declare la viabilidad en el
asesoramiento. verdes.
marco del SNIP.
Falta de pistas, Mejorar el servicio de
Coordinación entre la
Ministerio de Vivienda, veredas, y habilitación pistas y veredas para el
Municipalidad Distrital y el
Construcción y de áreas verdes tránsito vehicular y
Ministerio para resolver el
Saneamiento peatonal.
déficit de pistas y veredas.
Coordinación entre la
Incremento de gastos Mejorar y rehabilitar el
Municipalidad Distrital y el
en transporte de la servicio de transitabilidad
Ministerio para su
población. vehicular y peatonal.
evaluación.
Página 14
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
El objetivo general del Sector Vivienda, Construcción y Saneamiento para el mediano plazo,
referente a promover e impulsar el ordenamiento territorial y el desarrollo urbano sostenible,
fortaleciendo el Sistema Urbano Nacional en un marco de gestión eficiente y eficaz.
Página 15
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Las fortalezas que se tienen que desarrollar para aprovechar las oportunidades
Las debilidades que se tienen que superar para que las amenazas no afecten las
posibilidades de desarrollo
Las amenazas que se tienen que neutralizar con las fortalezas que se poseen y con
la solución de las debilidades.
Así, para alcanzar la Visión de Desarrollo Urbano Sostenible del distrito de Supe, es
necesario potenciar las tendencias positivas, fortalezas y oportunidades de la ciudad y
disminuir los efectos negativos de las debilidades y amenazas que dificultan su desarrollo, a
partir de los siguientes objetivos estratégicos de desarrollo urbano Sostenible.
Página 16
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
La Constitución Política del Perú; en el artículo 2, inciso 22, establece que es deber
primordial del estado garantizar el derecho de toda persona a gozar de un ambiente
equilibrado y adecuado para el desarrollo de su vida.
Acuerdo Nacional; décimo novena política de estado que trata sobre Desarrollo
Sostenible.
Página 17
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Capitulo III
IDENTIFICACIÓN
3.1.6. Localización
Calles:
Las vías comprendidas dentro del ámbito de intervención del proyecto son: Calle Wighet,
Bolognesi, Espinar y pasaje Águilas del distrito de Supe.
Localidad:
La Calle Wighet, Bolognesi, Espinar y pasaje Águilas, se encuentran ubicados en la zona sur
del distrito denominado Valle del Supe, al margen izquierdo de la “Antigua Panamericana
Norte”, se encuentra ubicada a Km. 192 de la ciudad de Lima, Km de la Panamericana
Norte, en el Distrito de Supe.
UBICACIÓN POLITICA.
Departamento : Lima.
Provincia : Barranca.
Distrito : Supe.
UBICACIÓN GEOGRAFICA.
INICIO
C. Norte. : 8 805,600.00
C. Este. : 203, 280.00
Altitud. : 48.00 m.s.n.m.
Altitud media. : 48.00 m.s.s.m.
FINAL
Norte. : 8 805,949.01
C. Este. : 203, 229.91
Altitud. : 59.00 m.s.n.m.
Altitud media. : 59.00 m.s.s.m.
DATUM WGS - 84
Página 18
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Área
El Distrito de Supe cuenta con un total de 20,512 habitantes, según datos de INEI del Censo
XI de población y VI de vivienda del año 2007, la población Rural es de 5,645 y Urbano
14,867.
Clima y Geología.
El clima es variado, debido a la faja costera de clima desértico, templado y húmedo, con
lloviznas bajas entre Abril a Diciembre y sol intenso de Enero a Marzo con mayor insolación
en las pampas. Las temperaturas máximas absolutas están entre 25° C a 26° C y las
mínimas entre 14° C y 15° C, llegando a un promedio de 18° C a 19° C. Según TOSI la
clasificación ecológica corresponde a desierto subtropical.
La humedad relativa es mayor en el área de las costa próxima al litoral cuyo promedio es de
83% y las precipitaciones anuales máxima es de 36mm y mínima de 0.00 mm y con un
promedio anual es 18mm.
Durante los meses de verano hay vientos fuertes del mar que soplan en horas de la tarde,
los cuales en combinación con el sol intenso, el aire seco de estos meses y la presencia de
capas de arena origina el aumento de la evapo-transpiración, causando la erosión del suelo
y pequeños remolinos de viento que causan molestias a la población, no presenta
vegetación. Los vientos son la única fuerza de erosión, causando la condición desértica
media. La zona presenta un suelo de origen aluvial, con grandes depósitos de arena eólica
de densidad variable.
Página 19
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Evolución de la Población:
El Distrito de Supe cuenta con un total de 20,512 habitantes, según datos de INEI del Censo
XI de población y VI de vivienda del año 2007, la población Rural es de 5,645 y Urbano
14,867.
Concentración de la Población:
La población del Distrito de Supe tiene una densidad poblacional de 39.73 hab. / Km2.
El 100 % de la población vive en la zona rural de su extensión territorial.
DENSIDAD
DISTRITO SUPERFICIE
(HAB./KM2)
POBLACIÓN
Barranca 153.76 397.88 61,178
Paramonga 414.06 57.98 24,009
Pativilca 260.24 65.74 17,108
Supe 516.28 39.73 20,512
Supe Puerto 11.51 964.12 11,097
Provincia de Barranca 1,355.85 98.76 133,904
Fuente: INEI 2007; Elaboración propia
Composición de la Población:
Página 20
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
población que es de 20.512 habitantes, según el reporte emitido por el Censo Nacional X de
Población y V de Vivienda, 2007 del INEI.
En el ámbito de influencia del proyecto está ocupado por 109 viviendas que ocupan el 70%
de la zona denominada Calle Wighet, Bolognesi, Espinar y pasaje Águilas, por cuanto se va
pavimentar dichas calles y pasajes.
La zona afectada corresponde a las Calles Wighet, Bolognesi, Espinar y pasaje Aguilas,
siendo la población estimada de 530 habitantes, con una población por vivienda de 5 hab.
/vivienda.
Crecimiento Demográfico:
El Contexto Legal:
Las Calles Wighet, Bolognesi, Espinar y pasaje Águilas, está conformado por 106 familias
de escasos recursos que se asentaron en dicha zona en los años ’70, el 35 % de los
propietarios tienen título de propiedad desde el 2007, el 46 % tienen documento de posesión
y el 19% no tiene ningún documento.
Página 21
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Por distritos el de mayor PEA es Barranca, con cerca del 50% seguido por Paramonga y
Supe. Respecto a la zona, en el ámbito urbano la PEA representa el 85% del total. Es en el
ámbito rural en donde es menor la proporción de mujeres en la fuerza laboral remunerada.
Niveles de Educación
El Censo 2007 indica que a nivel de la provincia de Barranca existe aun el 9.53% de
personas que no saben leer y escribir, tal como se indica en el cuadro siguiente.
Página 22
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Niveles de Ingreso:
De acuerdo a información brindada por los dirigentes de las Calles Wighet, Bolognesi,
Espinar y pasaje Águilas y recabada en las visitas de campo a través de encuestas locales,
se ha estimado que el 23% percibe S/. 300.00 mensuales, el 10 % percibe S/. 500.00 al
mes, el 43 % el monto de S/. 800.00 mensuales, el 24 % percibe un ingreso promedio de
S/. 1,200.00 al mes.
Las Calles Wighet, Bolognesi, Espinar y pasaje Aguilas, cuenta con el sistema de
abastecimiento de agua potable y alcantarillado desde el año 1,980 y actualmente han sido
renovadas sus redes de agua y alcantarillado en los años 2008 - 2009, siendo su servicio
por horas; además el 90% de las familias están conectadas al servicio de energía eléctrica
en las viviendas y alumbrado público desde el año 1,995; asimismo, cuenta con servicio de
telefonía e Internet.
Página 23
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
A nivel provincial los distritos con mayor cobertura del servicio de abastecimiento de agua
por red pública dentro de la vivienda son Barranca y Paramonga.
Página 24
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Sector Salud
Página 25
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Los datos sectoriales para la provincia de Barranca según el censo 2007, indican que el
39% de la población goza de algún tipo de seguro (SIS, ESSALUD y otros) y un mayoritario
61% aún no tiene acceso a este tipo de servicio.
Página 26
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
En las Calles Wighet, Bolognesi, Espinar y pasaje Águilas, el 76% de las viviendas tienen un
piso, de los cuales el 28% son de construcción precaria con paredes de adobe, el 41 % tiene
techos de esteras, el 3% tienen techos de calaminas; el 72% de las viviendas están
construidas con paredes de ladrillo o concreto, el 56% con techo de concreto; el 24% de las
viviendas de dos plantas están construidas con paredes de ladrillo y techos de concreto.
VIAS
VEREDAS
PASAJE: AGUILAS
Página 27
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Página 28
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Página 29
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Página 30
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Página 31
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Página 32
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Las calles sin pavimentar en las calles Wighet, Bolognesi, Espinar, y pasaje Águilas afectan
directamente a las familias que viven allí y contribuye a aumentar los índices de
contaminación ambiental, dañan el patrimonio público y privado, dificultando el
desplazamiento normal de las personas y vehículos.
De acuerdo al reporte estadístico del Hospital de Barranca (ámbito zona sur del distrito), es
la siguiente:
El 60% del total de infecciones respiratorias agudas que se registraron en la zona Sur-Este
del Distrito de Supe, un 40% de estos casos fueron de asma y síndromes obstructivos. En
general un total de 40% de incidencia de enfermedades respiratoria en la zona, es debido a
las emisiones de partículas suspendidas (PM10).
Asimismo la zona Sur-Este del distrito, se registran los mayores índices de contaminación
por partículas totales en suspensión (PTS) y los mayores casos de enfermedades
respiratorias, lo que permite evidenciar la causalidad entre la contaminación local.
Sin dejar de tomar en cuenta las emanaciones gaseosas de las fábricas pesqueras que
producen harina de pescado y que agravan la situación de salud de la población, sumado a
esto la contaminación que producen los automóviles que transitan por la Panamericana
Norte colindante a las calles a intervenir.
Los daños principalmente provienen del polvo y probables deslizamientos que se levantan
por carencia de pistas y veredas debidamente pavimentadas, dando además seguridad y
estabilidad a las viviendas, estos afectan a las personas y a sus bienes, tal como se detalla
a continuación:
Las viviendas se ven afectadas por el polvo que produce un deterioro de ellas o un
incremento en los costos de conservación de las mismas.
Específicamente se ven afectadas las fachadas de las viviendas, por el polvo y el barro;
las paredes internas, el cielo raso, los enseres fijos de la vivienda (artefactos de baño y
cocina), y el piso de la vivienda por la tierra/arena.
Los enseres se ven afectados por el polvo, se produce deterioro (disminuyendo su vida
útil), e incrementan los gastos de mantenerla limpia en aproximadamente un 20%.
Página 33
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Asimismo diariamente los estudiantes y las amas de casa tienen que realizar largas
caminatas por las calles polvorientas en mal estado hacia sus centros de estudios y
centros de abastecimiento de productos alimenticios respectivamente; situación que ha
ocasionado accidentes peatonales y en muchos casos con graves consecuencias.
En cuanto al servicio de energía eléctrica, el 100% de las familias cuentan con este
servicio.
La población de las calles Wighet, Bolognesi, Espinar, y pasaje Águilas cuenta con 04
centro de abastos comercial, 02 instituciones educativas integrales.
A. PROBLEMA CENTRAL
Página 34
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
PRINCIPALES CAUSAS
Causas Directas:
Causa Indirectas:
ANÁLISIS DE EFECTOS:
Efectos Directos:
Efectos Indirectos:
EFECTO FINAL
Página 35
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
GRAFICO Nº 1
Página 36
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
A. OBJETIVO GENERAL
Objetivo central o propósito del proyecto: El Objetivo central del presente proyecto consiste
en contar con Adecuadas condiciones de transitabilidad vehicular y peatonal en las
calles Wighet, Bolognesi, Espinar, y pasaje Águilas, Distrito de Supe.
Objetivos específicos.
Basados en el plan nacional de vivienda “vivienda para todos” 2006-2015 los objetivos
específicos son:
MEDIOS DIRECTOS:
MEDIOS INDIRECTOS:
Página 37
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
B. ANÁLISIS DE FINES:
Efecto Final: Mejora de las condiciones de vida de la población de las calles Wighet,
Bolognesi, Espinar, y pasaje Águilas
.
Página 38
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
GRAFICO Nº 2
Reducción de los gastos en Se han reducido los Mínima contaminación del aire
transporte de la población. casos de accidentes de por emisión de partículas
los peatones
Página 39
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
ACCIÓN 2 B. NOTA:
ACCIÓN 1 B.
2,248.23 M2
8,892.65 M2 Acciones mutuamente
VEREDAS DE
PAVIMENTAR excluyentes.
CONCRETO F’C= 210
CALZADA CON
KG/CM2
CONCRETO F’C= 210
KG/CM2 E= 0.20 M. Acciones
complementarias.
ALTERNATIVAS DE SOLUCIÓN
Alternativa 1:
Pistas
Pavimento flexible con carpeta asfáltica en caliente de 2”, colocado sobre una base
granular de e= 0.20 m. y sub-base compactada e= 0.15 m. con anchos de calzada de
9.10 ml, 10.00 ml, 10.80 ml y 5.0 ml. (1,419.41 ml – 8,892.65 m2).
Veredas
Construcción de 2,248.23 m2 (1,873.53 m.l) de veredas de concreto f’c= 175 Kg/cm2,
con anchos de 1.20 m. y espesor = 0.10 m.
Construcción de 4,492.84 m.l de sardineles de concreto f’c= 140 Kg/cm2, con ancho de
0.15 m.
Página 40
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Construcción de 5.04 m3 de rampas de concreto f’c= 140 Kg/cm2, con ancho de 1.00 m
y espesor 0.1m.
Áreas Verdes
Habilitación de áreas verdes en un área de 1,809.63 m2 con grass.
Alternativa 2:
Pistas
Pavimento rígido con concreto de f’c= 210 Kg/cm2, colocado sobre una base granular
compactada de e= 0.25 m. con anchos de calzada de 10.30 m. (1,419.41 ml – 8,892.65
m2).
Veredas
Construcción de 2,248.23 m2 (1,873.53 m.l) de veredas de concreto f’c= 210 Kg/cm2,
con anchos de 1.20 m. y e = 0.10 m.
Construcción de 5.04 m3 de rampas de concreto f’c= 140 Kg/cm2, con ancho de 1.00 m
y espesor 0.1m.
Áreas Verdes
Habilitación de áreas verdes en un área de 1,809.63 m2 con grass.
• Mejores materiales.
Además del análisis de los aspectos señalados, han existido razones técnicas y económicas
por las cuales se han descartado a algunas alternativas de solución.
Página 41
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Capítulo IV
FORMULACIÓN Y EVALUACION
Pt = Po*(1+r)n
Donde:
Página 42
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CUADRO Nº 1
La oferta actual para el tráfico vehicular y peatonal está dada por las actuales vías, avenidas
y pasajes a desnivel de la calle Wighet, Bolognesi, Espinar y pasaje Águilas, las mismas que
brindan una restringida e inadecuada capacidad de transitabilidad para el flujo vehicular, y
superficie de rodadura de tierra natural, con secciones longitudinales y transversales
irregulares, y sin veredas peatonales en algunos lados y con veredas en otros lados, pero en
pésimo estado de conservación y es por esto que las pocas veredas existentes se tendrán
que demoler, así como también inadecuadas zonas de áreas verdes para la recreación de la
población
Página 43
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CUADRO Nº 2
OFERTA SIN PROYECTO
La oferta vial “con proyecto” corresponde a la puesta en servicio de las siguientes vías
asfaltadas, con veredas peatonales y áreas verdes de las calles Wighet, Bolognesi, Espinar,
y pasaje Águilas. La puesta en servicio de dichas vías permitirá la circulación vehicular y
peatonal en condiciones adecuadas permitiendo mejorar la accesibilidad a las calles
mencionadas. Las Características técnicas y geométricas se detallan en el cuadro 3.
CUADRO Nº 3
Página 44
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
La comparación de la oferta actual y la demanda proyectada, nos muestra que en las calles
Wighet, Bolognesi, Espinar, y pasaje Águilas, existe un déficit de avenidas y calles
pavimentadas y áreas verdes destinadas a la recreación, por lo que con el proyecto dicho
déficit se reducirá en un 100%. En el cuadro siguiente se muestra las importantes
características técnicas de las pistas y veredas en la situación “sin proyecto” (oferta actual
optimizada) y la situación “con proyecto” (oferta proyectada).
CUADRO Nº 4
Caso Pistas:
La suma de todas las longitudes de calles y pasajes que contempla el proyecto es parte del
Plan de Desarrollo Urbano del Distrito de Supe 2008 - 2018, y lo que se va a pavimentar es
de 1,419.41 ml. con anchos de 9.10 m, 10.00 m, 10.80 m, 5.0 m; área 8,892.65 m2.
CUADRO Nº 5
LONGITUD ANCHO
CALLE/PASAJE AREA (m2)
(m) (ml)
Ca. Wighet (sur - norte) 441.00 4.55 2006.53
Ca. Wighet (norte-sur) 441.00 4.55 2006.53
Ca. Bolognesi 206.29 10.00 2062.90
Ca. Espinar 200.18 10.80 2161.94
Psje. Aguilas 130.95 5.00 654.75
TOTAL 1,419.41 8,892.65
Página 45
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Caso Veredas:
La suma de todas las longitudes de calles y pasajes que contempla el proyecto es parte del
Plan de Desarrollo Urbano del Distrito de Supe 2008 - 2018, y lo que se va a construir es
1,873.53 ml. con un área de 2,248.23 m2. con una sección típica de 1.20 m.
CUADRO Nº 6
LONGITUD ANCHO
CALLE/PASAJE LADO AREA m2
(M) (M)
Ca. Wighet-Bolognesi-
(Sur-Norte) 962.13 1.20 1,154.55
Espinar - Águilas
Ca. Wighet-Bolognesi-
(Norte-Sur) 911.40 1.20 1,093.68
Espinar - Águilas
TOTAL 1,873.53 1.20 2,248.23
CUADRO Nº 7
Alternativa 1:
Pistas
Pavimento flexible con carpeta asfáltica en caliente de 2”, colocado sobre una base
granular de e= 0.20 m. y sub-base compactada e= 0.15 m. con anchos de calzada de
9.10 ml, 10.00 ml, 10.80 ml y 5.0 ml. (1,419.41 ml – 8,892.65 m2).
Página 46
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Veredas
Construcción de 2,248.23 m2 (1,873.53 m.l) de veredas de concreto f’c= 175 Kg/cm2,
con anchos de 1.20 m. y espesor = 0.10 m.
Construcción de 5.04 m3 de rampas de concreto f’c= 140 Kg/cm2, con ancho de 1.00 m
y espesor 0.1m.
Áreas Verdes
Habilitación de áreas verdes en un área de 1,809.63 m2 con grass.
Alternativa 2:
Pistas
Pavimento rígido con concreto de f’c= 210 Kg/cm2, colocado sobre una base granular
compactada de e= 0.25 m. con anchos de calzada de 10.30 m. (1,419.41 ml – 8,892.65
m2).
Veredas
Construcción de 2,248.23 m2 (1,873.53 m.l) de veredas de concreto f’c= 210 Kg/cm2,
con anchos de 1.20 m. y e = 0.10 m.
Construcción de 5.04 m3 de rampas de concreto f’c= 140 Kg/cm2, con ancho de 1.00 m
y espesor 0.1m.
Áreas Verdes
Habilitación de áreas verdes en un área de 1,809.63 m2 con grass.
4.5. COSTOS.-
Página 47
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Se han considerado como costos todos aquellos insumos, bienes ó recursos en lo que es
necesario incurrir para ejecutar el proyecto y poner en operación la alternativa planteada con
el fin de lograr el propósito del Proyecto.
Costos de Inversión
Son los necesarios para dotar la capacidad operativa la construcción de las pistas, veredas
y habilitación de áreas, componentes principales del proyecto, y corresponden a los rubros
siguientes:
Maquinarias y Equipos.
Servicios Profesionales.
Mano de Obra Calificada y No Calificada.
Otros.
Página 48
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CUADRO 8
DEPARTAMENTO: LIMA
PROVINCIA: BARRANCA DISTRITO: SUPE FECHA: ENERO 2011
01.05.00 VARIOS
01.05.01 PINTURA EN CRUCE PEATONAL (ZEBRA) M 480.00 3.65 1,752.00
01.05.02 PINTURA EN SEÑALIZACION HORIZONTAL UND 16.00 10.17 162.72
01.05.03 REUBICACION DE POSTES UND 47.00 600.00 28,200.00
01.05.04 ENCIMADO DE BUZONES
01.05.04.01 ENCIMADO DE MUROS DE BUZONES EXISTENTES F'C= 210 KG/CM2 VAC. MEZCLADORA.
UND 6.00 348.91 2,093.46
01.05.04.02 LOSA SUPERIOR DE BUZONES EXISTENTES F'C= 210 KG/CM2 VAC. MEZCLADORA. UND 6.00 429.95 2,579.70
TAPA CON MORTERO ARMADO DE BUZONES EXISTENTES F'C= 210 KG/CM2
01.05.04.03 UND 6.00 78.83 472.98
VAC. MEZCLADORA.
Página 49
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
02.01.03 VEREDAS
02.01.03.01 CONCRETO F'C=175KG/CM2 PARA VEREDAS M3 224.82 388.62 87,370.71
02.01.03.02 ENCOFRADO Y DESENCOFRADO EN VEREDAS M2 192.25 21.65 4,162.23
02.01.04 VARIOS
02.01.04.01 PINTURA EN BORDE DE VEREDA M 1,922.51 4.40 8,459.04
02.01.04.02 JUNTAS ASFALTICAS M 481.00 2.91 1,399.71
02.01.04.03 BRUÑAS EN VEREDAS M 4,555.24 0.26 1,184.36
02.02.03 SARDINELES
02.02.03.01 CONCRETO F'C=140 KG/CM2 PARA SARDINELES M3 269.57 310.10 83,593.78
02.02.03.02 ENCOFRADO Y DESENCOFRADO EN SARDINELES M2 898.57 21.65 19,454.00
02.02.03.03 ACERO PARA SARDINELES GRADO 60 KG 9,560.76 4.47 42,736.61
02.02.04 VARIOS
02.02.04.01 PINTURA EN BORDE Y CARA EXTERIOR DE SARDINEL ML 4,492.84 4.40 19,768.50
02.02.04.01 JUNTAS ASFALTICAS M 168.48 2.91 490.28
02.04.03 RAMPAS
02.04.03.01 CONCRETO F'C=140 KG/CM2 PARA RAMPAS M3 6.72 310.10 2,083.87
Página 50
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
02.04.04 VARIOS
02.04.04.01 BRUÑAS EN RAMPAS M 2.80 2.25 6.30
Página 51
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CUADRO 9
DEPARTAMENTO: LIMA
PROVINCIA: BARRANCA DISTRITO: SUPE FECHA: ENERO 2011
Item Descripción Und. Metrado Precio (S/.) Parcial (S/.)
01.00.00 PISTAS
01.01.00 TRABAJOS PROVISIONALES
01.01.01 ALMACEN OFICINA Y CASETA DE GUARDIANIA INC. SS.HH GLB 1.00 730.00 730.00
01.01.02 MOVILIZACION Y DESMOVILIZACION DE EQUIPO Y MAQUINARIA GLB 1.00 5,000.00 5,000.00
01.01.03 CARTEL DE IDENTIFICACION DE LA OBRA DE 3.60X2.40M UND 1.00 974.62 974.62
01.01.04 SEÑA LIZA CION DE DESVIO DE TRA NSITO EN P ERIODO DE CONSTRUCCION GLB 1.00 298.34 298.34
01.01.05 TRANSPORTE DE MATERIALES A OBRA TON 200.00 30.00 6,000.00
01.01.06 LIMPIEZA FINAL DE OBRA M2 13,652.44 0.08 1,092.19
01.05.00 VARIOS
01.05.01 PINTURA EN CRUCE PEATONAL (ZEBRA) M 480.00 3.65 1,752.00
01.05.02 PINTURA EN SEÑALIZACION HORIZONTAL UND 16.00 10.17 162.72
01.05.03 REUBICACION DE POSTES UND 47.00 600.00 28,200.00
01.05.04 ENCIMADO DE BUZONES
ENCIMADO DE MUROS DE BUZONES EXISTENTES F'C= 210 KG/CM2 VAC.
01.05.04.01 UND 6.00 348.91 2,093.46
MEZCLADORA.
01.05.04.02 LOSA SUPERIOR DE BUZONES EXISTENTES F'C= 210 KG/CM2 VAC. MEZCLADORA. UND 6.00 429.95 2,579.70
01.05.04.03 TAPA CON MORTERO ARMADO DE BUZONES EXISTENTES F'C= 210 KG/CM2 VAC. MEZCLADORA.
UND 6.00 78.83 472.98
Página 52
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
02.01.03 VEREDAS
02.01.03.01 CONCRETO F'C=210KG/CM2 PARA VEREDAS M3 224.82 468.60 105,352.06
02.01.03.02 ENCOFRADO Y DESENCOFRADO EN VEREDAS M2 192.25 21.65 4,162.23
02.01.04 VARIOS
02.01.04.01 PINTURA EN BORDE DE VEREDA M 1,922.51 4.40 8,459.04
02.01.04.02 JUNTAS ASFALTICAS M 481.00 2.91 1,399.71
02.01.04.03 BRUÑAS EN VEREDAS M 4,555.24 0.26 1,184.36
02.02.03 SARDINELES
02.02.03.01 CONCRETO F'C=140 KG/CM2 PARA SARDINELES M3 269.57 310.10 83,593.78
02.02.03.02 ENCOFRADO Y DESENCOFRADO EN SARDINELES M2 898.57 21.65 19,454.00
02.02.03.03 ACERO PARA SARDINELES GRADO 60 KG 9,560.76 4.47 42,736.61
02.02.04 VARIOS
02.02.04.01 PINTURA EN BORDE Y CARA EXTERIOR DE SARDINEL ML 4,492.84 4.40 19,768.50
02.02.04.01 JUNTAS ASFALTICAS M 168.48 2.91 490.28
02.04.03 RAMPAS
02.04.03.01 CONCRETO F'C=140 KG/CM2 PARA RAMPAS M3 6.72 310.10 2,083.87
02.04.03.02 ENCOFRADO Y DESENCOFRADO EN RAMPAS M2 2.80 21.65 60.62
Página 53
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
02.04.04 VARIOS
02.04.04.01 BRUÑAS EN RAMPAS M 2.80 2.25 6.30
Página 54
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CUADRO Nº 10
DEPARTAMENTO: LIMA
PROVINCIA: BARRANCA DISTRITO: SUPE FECHA: ENERO 2011
01.05.00 VARIOS
01.05.01 PINTURA EN CRUCE PEATONAL (ZEBRA) M 480.00 3.65 1,752.00
01.05.02 PINTURA EN SEÑALIZACION HORIZONTAL UND 16.00 10.17 162.72
01.05.03 REUBICACION DE POSTES UND 47.00 600.00 28,200.00
01.05.04 ENCIMADO DE BUZONES
01.05.04.01 ENCIMADO DE MUROS DE BUZONES EXISTENTES F'C= 210 KG/CM2 VAC. MEZCLADORA. UND 6.00 348.91 2,093.46
01.05.04.02 LOSA SUPERIOR DE BUZONES EXISTENTES F'C= 210 KG/CM2 VAC. MEZCLADORA. UND 6.00 429.95 2,579.70
TAPA CON MORTERO ARMADO DE BUZONES EXISTENTES F'C= 210 KG/CM2 VAC.
01.05.04.03 UND 6.00 78.83 472.98
MEZCLADORA.
Página 55
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
IMPREVISTOS 2% 16,300.52
MEDIDAS DE MITIGACION 1% 8,150.26
SUBTOTAL 52,976.70
Total_Presupuesto del proyecto 868,002.86
CUADRO Nº 11
DEPARTAMENTO: LIMA
PROVINCIA: BARRANCA DISTRITO: SUPE FECHA: ENERO 2011
Item Descripción Und. Metrado Precio (S/.) Parcial (S/.)
02.00.00 VEREDAS DE CONCRETO
02.01.00 VEREDAS
02.01.01 OBRAS PRELIMINARES
02.01.01.01 TRAZO Y REPLANTEO M2 2,248.23 0.85 1,911.00
02.01.01.02 LIMPIEZA DE TERRENO MANUAL M2 2,248.23 0.18 404.68
02.01.03 VEREDAS
02.01.03.01 CONCRETO F'C=175KG/CM2 PARA VEREDAS M3 224.82 388.62 87,370.71
02.01.03.02 ENCOFRADO Y DESENCOFRADO EN VEREDAS M2 192.25 21.65 4,162.23
02.01.04 VARIOS
02.01.04.01 PINTURA EN BORDE DE VEREDA M 1,922.51 4.40 8,459.04
02.01.04.02 JUNTAS ASFALTICAS M 481.00 2.91 1,399.71
02.01.04.03 BRUÑAS EN VEREDAS M 4,555.24 0.26 1,184.36
02.02.03 SARDINELES
02.02.03.01 CONCRETO F'C=140 KG/CM2 PARA SARDINELES M3 269.57 310.10 83,593.78
02.02.03.02 ENCOFRADO Y DESENCOFRADO EN SARDINELES M2 898.57 21.65 19,454.00
02.02.03.03 ACERO PARA SARDINELES GRADO 60 KG 9,560.76 4.47 42,736.61
02.02.04 VARIOS
02.02.04.01 PINTURA EN BORDE Y CARA EXTERIOR DE SARDINEL ML 4,492.84 4.40 19,768.50
02.02.04.01 JUNTAS ASFALTICAS M 168.48 2.91 490.28
Página 56
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
02.04.03 RAMPAS
02.04.03.01 CONCRETO F'C=140 KG/CM2 PARA RAMPAS M3 6.72 310.10 2,083.87
02.04.03.02 ENCOFRADO Y DESENCOFRADO EN RAMPAS M2 2.80 21.65 60.62
02.04.04 VARIOS
02.04.04.01 BRUÑAS EN RAMPAS M 2.80 2.25 6.30
Página 57
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CUADRO Nº 12
DEPARTAMENTO: LIMA
PROVINCIA: BARRANCA DISTRITO: SUPE FECHA: ENERO 2011
Item Descripción Und. Metrado Precio (S/.) Parcial (S/.)
03.00.00 AREAS VERDES
03.01.00 OBRAS PRELIMINARES
03.01.01 TRAZO Y REPLANTEO M2 3,598.01 0.85 3,058.31
03.01.02 LIMPIEZA DE TERRENO MANUAL M2 3,598.01 0.18 647.64
Página 58
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CUADRO Nº 13
DEPARTAMENTO: LIMA
PROVINCIA: BARRANCA DISTRITO: SUPE FECHA: ENERO 2011
Item Descripción Und. Metrado Precio (S/.) Parcial (S/.)
01.00.00 PISTAS
01.01.00 TRABAJOS PROVISIONALES
01.01.01 ALMACEN OFICINA Y CASETA DE GUARDIANIA INC. SS.HH GLB 1.00 730.00 730.00
01.01.02 MOVILIZACION Y DESMOVILIZACION DE EQUIPO Y MAQUINARIA GLB 1.00 5,000.00 5,000.00
01.01.03 CARTEL DE IDENTIFICACION DE LA OBRA DE 3.60X2.40M UND 1.00 974.62 974.62
01.01.04 SEÑA LIZA CION DE DESVIO DE TRA NSITO EN P ERIODO DE CONSTRUCCION GLB 1.00 298.34 298.34
01.01.05 TRANSPORTE DE MATERIALES A OBRA TON 200.00 30.00 6,000.00
01.01.06 LIMPIEZA FINAL DE OBRA M2 13,652.44 0.08 1,092.19
01.05.00 VARIOS
01.05.01 PINTURA EN CRUCE PEATONAL (ZEBRA) M 480.00 3.65 1,752.00
01.05.02 PINTURA EN SEÑALIZACION HORIZONTAL UND 16.00 10.17 162.72
01.05.03 REUBICACION DE POSTES UND 47.00 600.00 28,200.00
01.05.04 ENCIMADO DE BUZONES
ENCIMADO DE MUROS DE BUZONES EXISTENTES F'C= 210 KG/CM2 VAC.
01.05.04.01 UND 6.00 348.91 2,093.46
MEZCLADORA.
01.05.04.02 LOSA SUPERIOR DE BUZONES EXISTENTES F'C= 210 KG/CM2 VAC. MEZCLADORA. UND 6.00 429.95 2,579.70
01.05.04.03 TAPA CON MORTERO ARMADO DE BUZONES EXISTENTES F'C= 210 KG/CM2 VAC. MEZCLADORA.
UND 6.00 78.83 472.98
Página 59
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CUADRO Nº 14
DEPARTAMENTO: LIMA
PROVINCIA: BARRANCA DISTRITO: SUPE FECHA: ENERO 2011
Item Descripción Und. Metrado Precio (S/.) Parcial (S/.)
02.00.00 VEREDAS DE CONCRETO
02.01.00 VEREDAS
02.01.01 OBRAS PRELIMINARES
02.01.01.01 TRAZO Y REPLANTEO M2 2,248.23 0.85 1,911.00
02.01.01.02 LIMPIEZA DE TERRENO MANUAL M2 2,248.23 0.18 404.68
02.01.03 VEREDAS
02.01.03.01 CONCRETO F'C=210KG/CM2 PARA VEREDAS M3 224.82 468.60 105,352.06
02.01.03.02 ENCOFRADO Y DESENCOFRADO EN VEREDAS M2 192.25 21.65 4,162.23
02.01.04 VARIOS
02.01.04.01 PINTURA EN BORDE DE VEREDA M 1,922.51 4.40 8,459.04
02.01.04.02 JUNTAS ASFALTICAS M 481.00 2.91 1,399.71
02.01.04.03 BRUÑAS EN VEREDAS M 4,555.24 0.26 1,184.36
02.02.03 SARDINELES
02.02.03.01 CONCRETO F'C=140 KG/CM2 PARA SARDINELES M3 269.57 310.10 83,593.78
02.02.03.02 ENCOFRADO Y DESENCOFRADO EN SARDINELES M2 898.57 21.65 19,454.00
02.02.03.03 ACERO PARA SARDINELES GRADO 60 KG 9,560.76 4.47 42,736.61
02.02.04 VARIOS
02.02.04.01 PINTURA EN BORDE Y CARA EXTERIOR DE SARDINEL ML 4,492.84 4.40 19,768.50
02.02.04.01 JUNTAS ASFALTICAS M 168.48 2.91 490.28
Página 60
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
02.04.03 RAMPAS
02.04.03.01 CONCRETO F'C=140 KG/CM2 PARA RAMPAS M3 6.72 310.10 2,083.87
02.04.03.02 ENCOFRADO Y DESENCOFRADO EN RAMPAS M2 2.80 21.65 60.62
02.04.04 VARIOS
02.04.04.01 BRUÑAS EN RAMPAS M 2.80 2.25 6.30
Costos de Mantenimiento
Son los insumos y recursos que son necesarios para utilizar y mantener la capacidad
instalada de la pavimentación de las vías y las veredas. Se subdividen a su vez en insumos
y materiales, mano de obra calificada y mano de obra no calificada.
Costos:
Se contemplan como costos sin proyecto al mantenimiento que se realiza actualmente a las
vías existentes, actividades como la limpieza general, nivelación de la vía y compactación de
estas, ya que al NO existir una vía recubierta, ya sea con asfalto o cemento, las vías son
mantenidas por la población para evitar el excesivo polvo, desniveles y limpieza, para poder
transitar de alguna manera.
Página 61
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Las acciones contempladas y que serán aplicadas en el mantenimiento de las calles son las
siguientes:
Calzada de Asfalto:
Bacheo asfáltico
Reposición de pavimento
Pintura de Señalizaciones
Calzada de Concreto:
CUADRO Nº 15
El resumen del monto total de la inversión a precios privados para las dos alternativas se
detalla en el cuadro 16 y 17.
Página 62
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CUADRO Nº 16
COSTOS DE INVERSIÓN
RESUMEN DEL MONTO DE INVERSIÓN
Precios Privados
ALTERNATIVA 1
(En Nuevos Soles)
INTANGIBLES
Expediente Técnico (2%) 27,499.88
Supervisión (1.5%) 20,624.91
Imprevistos (2%) 27,499.88
Medidas de Mitigacion (1%) 13,749.94
Sub Total 89,374.60
COSTO DE INVERSIÓN 1,464,368.50
CUADRO Nº 17
COSTOS DE INVERSIÓN
RESUMEN DEL MONTO DE INVERSIÓN
Precios Privados
ALTERNATIVA 2
(En Nuevos Soles)
INTANGIBLES
Expediente Técnico (2%) 35,245.10
Supervisión (1.5%) 26,433.83
Imprevistos (2%) 35,245.10
Medidas de Mitigacion (1%) 17,622.55
Sub Total 114,546.59
COSTO DE INVERSIÓN S/.1,876,801.78
El desagregado de los montos de inversión de las obras a precios privados para las dos
alternativas se muestra como Anexo 2
Página 63
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CUADRO Nº 18
Página 64
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Los montos de inversión a precios sociales han sido transformados por los factores de
corrección según la distribución de bienes transables, no transables y mano de obra, lo cual
se detalla en el anexo 2. A continuación se presenta un resumen de los costos de inversión
a precios sociales para cada alternativa:
CUADRO Nº 19
COSTOS DE INVERSIÓN
Precios Sociales
RESUMEN DEL MONTO DE INVERSIÓN
ALTERNATIVA 1
(En Nuevos Soles)
CUADRO Nº 20
COSTOS DE INVERSIÓN
Precios Sociales
RESUMEN DEL MONTO DE INVERSIÓN
ALTERNATIVA 2
(En Nuevos Soles)
4.6. BENEFICIOS
Página 65
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
lo que implica no tener calzadas, veredas y áreas verdes para la adecuada transitabilidad
vehicular y peatonal.
De tal forma, la población tendrá que seguir residiendo por las vías carentes de pistas,
veredas y seguir destinando recursos para gastos motivados por la falta de estos, como
salud, etc., por lo tanto los beneficios en términos cualitativos son iguales en la situación
actual.
Contar con Infraestructura Vial de la calle en buen estado con capacidad de rodadura
optima. Esto se obtiene como resultado de la obra nueva según diseño definitivo
conforme el estudio de suelos y especificaciones técnicas.
Página 66
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
La evaluación del proyecto se asume en virtud de que no es posible expresar los beneficios
del proyecto en términos monetarios, ya que su medición implica cierto grado de dificultad y
costos, que no es necesario realizar para el tamaño y las características del proyecto que se
plantea.
Sin embargo, el proyecto genera beneficios que pueden describirse cualitativamente y con
seguridad contribuyen significativamente al desarrollo y crecimiento de la población
beneficiaria.
Por lo tanto estos beneficios detectados nos otorgan elementos de juicio para determinar la
importancia y el alcance del proyecto de construcción de pistas y veredas propuestas en el
proyecto.
Se espera que, lo más conveniente económica y socialmente sea el que presente menor
costo por unidad de beneficio cubierta. Los resultados se muestran en los Cuadros 21, 22 y
23 siguientes:
Página 67
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CUADRO Nº 21
SIN
PROYECTO CON PROYECTO COSTO POBLACIÓN
AÑOS VA
CTO
CTO MANTEM. MANTEM. INVERSIONES INCREMENTAL BENEFICIADA
0 1,245,974.36 1,245,974.36 1,245,974.36
1 17,202.06 3,627.96 -13,574.11 540 -12,228.92
2 17,202.06 3,627.96 -13,574.11 551 -11,017.05
3 17,202.06 3,627.96 -13,574.11 562 -9,925.27
4 17,202.06 3,627.96 -13,574.11 573 -8,941.68
5 17,202.06 13,767.57 -3,434.49 584 -2,038.20
6 17,202.06 3,627.96 -13,574.11 595 -7,257.27
7 17,202.06 3,627.96 -13,574.11 607 -6,538.08
8 17,202.06 3,627.96 -13,574.11 619 -5,890.16
9 17,202.06 3,627.96 -13,574.11 631 -5,306.45
10 17,202.06 13,767.57 -3,434.49 643 -1,209.57
VAC S/. 1,175,621.68
PROMEDIO POBLACIÓN BENEFICIADA 590
ICE (S/. X POBLACIÓN BENEFICIADA) 1,991.56
SIN
PROYECTO CON PROYECTO COSTO POBLACIÓN
AÑOS VA
CTO
CTO MANTEM. MANTEM. INVERSIONES INCREMENTAL BENEFICIADA
0 1,596,897.84 1,596,897.84 1,596,897.84
1 17,202.06 21,310.44 4,108.37 540 3,701.24
2 17,202.06 21,310.44 4,108.37 551 3,334.45
3 17,202.06 21,310.44 4,108.37 562 3,004.01
4 17,202.06 21,310.44 4,108.37 573 2,706.31
5 17,202.06 21,310.44 4,108.37 584 2,438.12
6 17,202.06 21,310.44 4,108.37 595 2,196.50
7 17,202.06 21,310.44 4,108.37 607 1,978.83
8 17,202.06 21,310.44 4,108.37 619 1,782.73
9 17,202.06 21,310.44 4,108.37 631 1,606.07
10 17,202.06 72,767.54 55,565.47 643 19,569.30
VAC 1,639,215.40
PROMEDIO POBLACIÓN BENEFICIADA 590
ICE (S/. X POBLACIÓN BENEFICIADA) 2,776.91
Página 68
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CUADRO Nº 22
ANÁLISIS
LÍNEA DE CORTE REFERENCIAL QUE SE ESTABLECE: PISTAS: S/. 77.00 / M2
LA ALTERNATIVA SELECCIONADA ES LA 1, POR CUANTO REPRESENTA EL MENOR COSTO
Página 69
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CUADRO Nº 23
ANÁLISIS
LÍNEA DE CORTE REFERENCIAL QUE SE ESTABLECE: VEREDAS S/. 114.00 / ML
NINGUNA ALTERNATIVA ESTA POR DEBAJO O IGUAL A LA LINEA BASE, POR LO TANTO SE ELIGE A LA DE MENOR
COSTO, LA ALTERNATIVA SELECCIONADA ES LA 1, POR CUANTO REPRESENTA EL MENOR COSTO
Página 70
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
El ICE de la alternativa 1 para la componente Pistas (ver cuadro Nº 22), es menor que
el ICE de la alternativa 2, lo que significa que la primera alternativa es menor al valor
referencial del MTC, que es de 77.00 (S/. x m2.), lo cual hace que este componente
sea la más económica
Página 71
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CUADRO 24
LINEA
FACTOR DE
% VAC S/. M2 REFERENCIAL (S/.
VARIACION M2)
LINEA
FACTOR DE
% VAC S/. M2 REFERENCIAL (S/.
VARIACION M2)
Página 72
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CUADRO 25
LINEA
FACTOR DE
% VAC S/. ML REFERENCIAL (S/.
VARIACION M2)
LINEA
FACTOR DE
% VAC S/. M2 REFERENCIAL (S/.
VARIACION M2)
Página 73
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Los resultados del análisis de sensibilidad para el componente Pistas, nos indican que
la alternativa 1 cuyo costo es de S/. 76.95, es recomendable debido a que su costo está por
debajo de la línea de corte establecida por el MTC. No se observa el mismo análisis para la
alternativa 2 cuyo costo es de S/. 124.75, debido a que su valor está por encima del valor
referencial, ver los resultados del cuadro Nº 24
Los resultados del análisis de sensibilidad para el componente Veredas, nos indican
que la alternativa 1, cuyo costo es de S/. 187.61, es recomendable debido a que la inversión
per cápita (S/. m2) es menor a la alternativa 2 cuyo costo es de S/. 199.21, debido a que su
valor está por encima del valor referencial, ver los resultados del cuadro Nº 25
Institucional:
Cabe resaltar que el municipio cuenta con experiencia para la implementación de este tipo
de proyectos, así mismo dispone de equipamiento para las actividades de mantenimiento y
cuentan con la capacidad de gestión para asumir la operación de las inversiones del
presente proyecto.
La participación de los beneficiarios comprende todo el Ciclo del Proyecto, ello implica la
identificación, la preparación del proyecto, la ejecución y el mantenimiento en la etapa de
operación.
Página 74
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Impactos Negativos:
La superficie de tierra suelta que genera polvo, se mantendrá húmeda con agua.
• La superficie de tierra suelta que genera polvo, se mantendrá húmeda con agua.
La afectación en cuanto a las partículas de polvo que se generen en las superficies de tierra
suelta, será poco significativo.
Dentro del plan de mitigación de los impactos adversos, se está considerando la siembra de
grass antes referido, la misma que permitirá la absorción de partículas de polvo a través de
las superficies foliares, tanto del grass como de los plantones.
Página 75
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Para este componente, se está considerando una partida presupuestaria de S/. 912.73 para
la siembra de grass y S/.2,670.0 para la plantación de 89 árboles; que hacen una suma de
S/. 3,582.73.
CRITERIOS DEFINICIÓN
BÁSICOS
Magnitud (M) Intensidad de la afectación en el área del impacto.
Extensión (E) Área de afectación con respecto a la disponible en la zona de estudio.
Duración (D) Tiempo del efecto.
CRITERIOS COMPLEMENTARIOS
Los valores asignados a cada uno de los atributos mencionados, se obtienen con base a la
escala que rige a los criterios, y que a continuación se detalla:
Página 76
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Duración de la acción
Escala Magnitud del Impacto (M) Extensión del Impacto (E)
(D)
Concepto
Poca. Cuando se
Ligera. Cuando el efecto
presentan efectos Mínima. Cuando el impacto SÍ está regulado
producido por la suma de
aditivos entre 2 por la normatividad ambiental y/o la sociedad
1 las interacciones (efectos
actividades sobre el civil local SI manifiesta aceptación o
simples) es ligeramente
mismo componente preocupación por la acción o el recurso.
superior a las mismas.
ambiental.
Moderada. Cuando el
Media. Cuando se
efecto producido por la Moderada. Cuando el impacto SÍ está regulado
presentan efectos
suma de las por la normatividad ambiental y/o la sociedad
2 aditivos entre 3
interacciones (efectos civil regional SI manifiesta su aceptación o
actividades sobre el
simples) no rebasa el preocupación por la acción o el recurso.
mismo componente
doble de las mismas
Página 77
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
COMPLEMENTARIOS
* Conclusión:
Por las condiciones del proyecto, y además teniéndose en cuenta el
Componente de Áreas Verdes en un 16.24% respecto al área de pistas y
veredas, se llega a la conclusión que este proyecto, es ambientalmente
Página 78
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
viable, aún más, si se tiene en cuenta los beneficios que tendrá toda esta zona
con la ejecución de la presente obra.
Dicho criterio se asume en virtud de que no es posible expresar los beneficios del proyecto
en términos monetarios, ya que su medición implica cierto grado de dificultad y costos, que
no ameritan realizar para el tamaño y características del proyecto que se plantea, que en
resumen se presentan en la tabla Nº 1.
Tabla 1
SELECCIÓN DE ALTERNATIVA
Página 79
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Los Términos de Referencia son un documento que forma parte de las bases de la licitación
y coincide con las metas de los Proyectos cuya viabilidad ha sido otorgada.
Los estudios serán desarrollados por Consultores, y la Obra será ejecutada por Empresas
Contratistas y/o la misma institución beneficiaria; ambos procesos independientes y a Suma
Alzada de ser el caso, las mismas que serán recepcionadas por la entidad que convoque
los procesos.
Los expedientes técnicos deben estar aprobados por la Municipalidad Distrital de Supe y/u
otro organismo competente.
f) Recepción de Obra:
Página 80
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Página 81
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Adecuadas condiciones de 50% Reducción de Estadística del Ministerio de La población contara con
transitabilidad vehicular y accidentes de personas Salud. mayores recursos
OBJETIVO GENERAL
peatonal de calle Wighet, en el año 2015. económicos para la
Bolognesi, Espinar y Psje Boletines informativos de atención de otras
Águilas . Centro de Salud. necesidades.
Página 82
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Capitulo V
CONCLUSIONES
5.1. CONCLUSIONES Y RECOMENDACIONES
La población total beneficiaria actual se estima en 530 habitantes, los mismos que
están comprendidos dentro del grupo socioeconómico bajo.
Las Alternativas planteadas para la solución del problema, desde el punto de vista
técnico son apropiadas para la solución a la problemática de transitabilidad vehicular
y peatonal en las avenidas y calle Wighet, Bolognesi, Espinar y pasaje Aguilas,
cumple con las exigencias y estándares establecidos en el Reglamento Nacional de
Edificaciones. .
Alternativa 1:
Pistas
Pavimento flexible con carpeta asfáltica en caliente de 2”, colocado sobre una base
granular de e= 0.20 m. y sub-base compactada e= 0.15 m. con anchos de calzada de
9.10 ml, 10.00 ml, 10.80 ml y 5.0 ml. (1,419.41 ml – 8,892.65 m2).
Veredas
Construcción de 2,248.23 m2 (1,873.53 m.l) de veredas de concreto f’c= 175 Kg/cm2,
con anchos de 1.20 m.y espesor = 0.10 m.
Construcción de 5.04 m3 de rampas de concreto f’c= 140 Kg/cm2, con ancho de 1.00 m
y espesor 0.1m.
Áreas Verdes
Habilitación de áreas verdes en un área de 1,809.63 m2 con grass.
Página 83
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Pistas:
Costo Efectividad: S/. 76.95/habitante, alternativa 1
Costo Efectividad: S/.124.75/habitante, alternativa 2
Veredas:
Costo Efectividad: S/. 187.61/habitante, alternativa 1
Costo Efectividad: S/. 199.21/habitante, alternativa 2
Los resultados de la evaluación social del proyecto con la Metodología Costo/ Efectividad,
establece que la Alternativa 1 es la de menor costo, tanto a nivel de componentes como a
nivel global.
Página 84
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
ANEXO 1
CUADRO A
ALTERNATIVA 1 GLOBAL
ALTERNATIVA 1 GLOBAL
Página 85
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CUADRO B
ALTERNATIVA 1 PISTAS
Página 86
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CUADRO C
ALTERNATIVA 1 VEREDAS
Página 87
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CUADRO D
ALTERNATIVA 2 GLOBAL
Página 88
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CUADRO E
ALTERNATIVA 2 PISTAS
Página 89
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CUADRO F
ALTERNATIVA 2 VEREDAS
Página 90
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
ANEXO 2
Alternativa 1 Alternativa 2
Descripción Precio Privado Precio Privado
Página 91
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
CRONOGRAMA TENTATIVO:
CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE
– BARRANCA - LIMA
Operaciones mes 01 mes 02 mes 03 mes 04 mes 05 mes 06 mes 07 mes 08 mes 09 mes 10 mes 11 mes 12
Tiempo Responsable
Principales
1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4
Aprobación y
2 semanas Municipalidad
Viabilidad del Perfil
Elaboración de
8 semanas Consultor
Expediente Técnico
Revisión y Aprobación
de Expediente 2 semanas Municipalidad
Técnico
Suscripción del
1 semanas Municipalidad
contrato
Nota * La aprobación de los estudios de Pre inversión a nivel de perfil, será de acuerdo al Sistema Nacional de Inversión Pública - SNIP
Página 92
PROYECTO: CONSTRUCCIÓN DE PISTAS, VEREDAS Y HABILITACION DE AREAS
VERDES DE LA CALLE WIGHET, BOLOGNESI, ESPINAR Y PASAJE AGUILAS, SUPE –
BARRANCA - LIMA
Página 93
