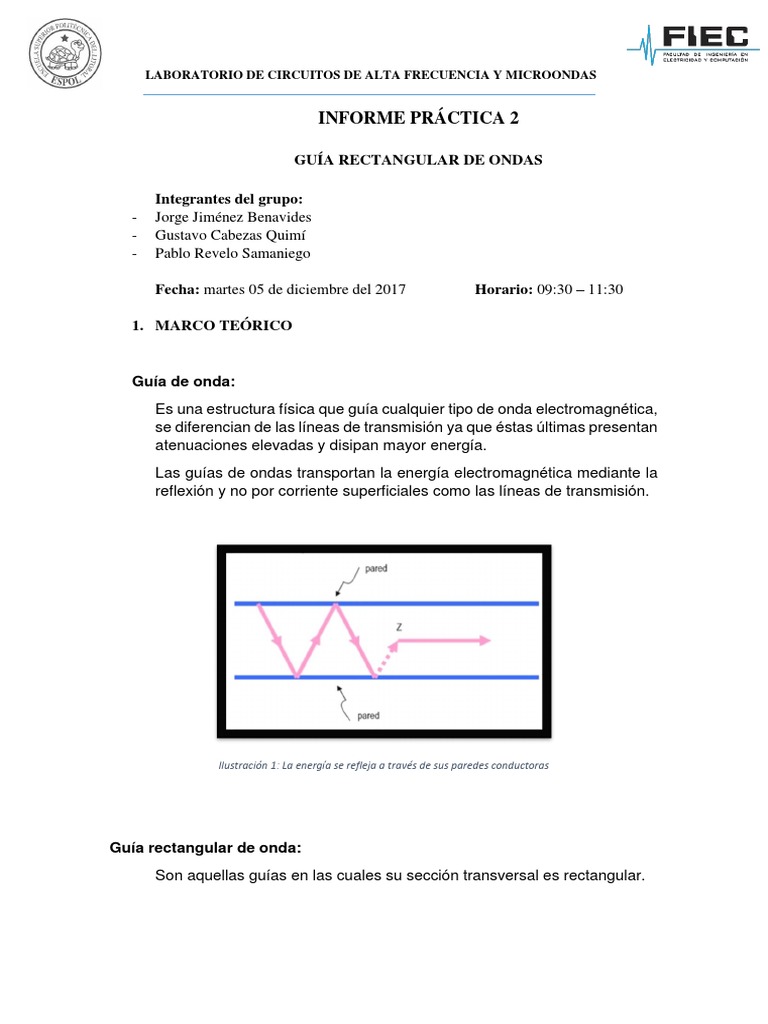

LABORATORIO DE CIRCUITOS DE ALTA FRECUENCIA Y MICROONDAS

INFORME PRÁCTICA 2

GUÍA RECTANGULAR DE ONDAS

Integrantes del grupo:

- Jorge Jiménez Benavides
- Gustavo Cabezas Quimí
- Pablo Revelo Samaniego

Fecha: martes 05 de diciembre del 2017 Horario: 09:30 – 11:30

1. MARCO TEÓRICO

Guía de onda:
Es una estructura física que guía cualquier tipo de onda electromagnética,
se diferencian de las líneas de transmisión ya que éstas últimas presentan
atenuaciones elevadas y disipan mayor energía.
Las guías de ondas transportan la energía electromagnética mediante la
reflexión y no por corriente superficiales como las líneas de transmisión.

Ilustración 1: La energía se refleja a través de sus paredes conductoras

Guía rectangular de onda:

Son aquellas guías en las cuales su sección transversal es rectangular.
 LABORATORIO DE CIRCUITOS DE ALTA FRECUENCIA Y MICROONDAS

Características:
 No están diseñadas para conducir corriente.
 Sirve como límite que confina la guía en su interior.
 Compuesta de material conductor y en su interior un dieléctrico, por lo
general es aire.
 La conducción de energía ocurre en el dieléctrico más no en las paredes.

Ilustración 2: Propagación de la energía. Guía rectangular de onda.

Ondas TE y TM
Teóricamente se conoce que una guía de onda es capaz de transportar infinitos
tipos de ondas electromagnéticas diferentes. Cada modo (tipo de onda) tiene sus
componentes de campo eléctrico y magnético, también poseen una frecuencia
que establece el limite por debajo del cual no es posible transportar energía en
una guía de onda, esta frecuencia se conoce como frecuencia de corte la cual
está determinada dependiendo de las dimensiones de la guía de onda.
Existen dos modos o tipos de ondas:
 Modo TE (Transversal Eléctrico)
 Modo TM (Transversal Magnético)
 LABORATORIO DE CIRCUITOS DE ALTA FRECUENCIA Y MICROONDAS

Ondas Eléctricas Transversales (Modo TE)

Son aquellas ondas en las cuales no existe componente de intensidad de campo
eléctrico en el sentido de propagación de la misma, sólo hay componente de
campo magnético. Estas ondas también reciben el nombre de ondas H. Las
líneas de campo eléctrico se encuentran en la sección transversal.

Ilustración 3: Modo TE

Ondas Magnéticas Transversales (Modo TM)

Son aquellas ondas en las cuales no existe componente de intensidad de campo
magnético en el sentido de propagación de la onda, sólo hay componente de
campo eléctrico. Las líneas de campo magnético se encuentran en la sección
transversal. Estas ondas también reciben el nombre de ondas E.

Ilustración 4: Modo TM
 LABORATORIO DE CIRCUITOS DE ALTA FRECUENCIA Y MICROONDAS

Propagación de las ondas en la guía

Las ondas se propagan en la guía gracias a la reflexión, es decir, las ondas se
reflejan en las paredes de la guía desplazándose en forma de zigzag a la
velocidad de la luz ya que el medio es el aire.

Ilustración 5: Propagación de la onda

La longitud de onda de corte y la longitud de onda en la guía

Si la frecuencia generada en el sistema de la guía de ondas es tan pequeña que
se cumple lo siguiente:

Donde “a” es el ancho de la guía de onda, 0 es la longitud de onda en el espacio

libre, λc "longitud de onda de corte" entonces, el ángulo de reflexión es igual a:

La onda sólo se refleja hacia un lado y hacia otro de las paredes conductoras y
ya no se propaga en la dirección z.

A partir de las anteriores relaciones se obtiene finalmente lo siguiente para la

longitud de onda λz:

El factor h se denomina "factor de extensión", dado que la longitud de onda λz,

en la guía, es mayor que la longitud de onda λ0 en el espacio libre.
 LABORATORIO DE CIRCUITOS DE ALTA FRECUENCIA Y MICROONDAS

2. EXPERIMENTOS

Parte 1: Cortocircuito al final de la línea, longitud de onda

En este experimento se analizará la propagación en la guía cuadrangular de
onda con reflexión total al interior de la guía.
1.- Se ajusta la alimentación del oscilador Gunn en 7,5 V en el centro de
control de microondas.
2.- Se ajustó el oscilador Gunn a una frecuencia de 9 GHz ajustando el tornillo
micrométrico.
3.- Mediante la opción de diagrama de onda estacionaria y se registró la línea
cortocircuitada, realizando la medición de manera lenta para obtener los
valores más claros posibles.
4.- Se empleó la opción de dimensionamiento y mediante cursores verticales
se realizó la medición de los valores mínimos contiguos de la curva medida.

Figura1. Diagrama de onda estacionaria de la línea cortocircuitada

 LABORATORIO DE CIRCUITOS DE ALTA FRECUENCIA Y MICROONDAS

Extrapolación
Al contrario de lo que ocurre con la escala milimétrica de la línea ranurada, la
posición de los puntos ceros del diagrama de onda estacionaria se miden desde
el extremo de la línea ranurada.
Divida el valor medio X2 por la mitad de la longitud de onda medida al interior de
la guía. Si, aproximadamente, se obtiene un número entero, al final de la línea
ranurada se tiene también un punto cero, si el resultado es cercano a un valor
que se encuentra en la mitad de dos números enteros, al final de la línea existe
una depresión de la onda estacionaria.
 LABORATORIO DE CIRCUITOS DE ALTA FRECUENCIA Y MICROONDAS

Parte 2: Dieléctricos en la guía de onda – Teflón blanco

- El teflón blanco es la primer tipo de material con el cual se trabajó, se
retiró la pieza de corto circuito del extremo de la línea.
- Se debe tener precaución de elevar brevemente la sonda de medición al
introducir las placas de materiales.
- El procedimiento va a hacer similar con los demás materiales, para
realizar las mediciones se conectan nuevamente la pieza de corto
circuito.
- Se deben ajustar el oscilador a una frecuencia de 9 GHz y graficamos la
forma de la onda mediante el botón de diagrama de onda estacionaria.
- Se realizaron mediciones de las distancias entre mínimos contiguos con
cursores verticales, en la parte lateral se puede observar la medición de
los valores mínimos y la longitud de onda.
 LABORATORIO DE CIRCUITOS DE ALTA FRECUENCIA Y MICROONDAS

Parte 3: Dieléctricos en la guía de onda – PVC gris

Parte 4: Dieléctricos en la guía de onda – Plexiglás transparente

 LABORATORIO DE CIRCUITOS DE ALTA FRECUENCIA Y MICROONDAS

Evaluación de los dieléctricos

Parte 5: Distribución de ondas estacionarias con línea abierta.

En esta sección la variación es que se quita el dieléctrico de la línea de
transmisión y se deja abierto el extremo tal como se indica en la siguiente
figura:

- Los demás procedimientos de esta sección de realizaran de manera

similar, ajustando a una frecuencia de 9 GHz y realizando la gráfica con
el diagrama de onda estacionaria, obteniendo los siguientes resultados.
LABORATORIO DE CIRCUITOS DE ALTA FRECUENCIA Y MICROONDAS
 LABORATORIO DE CIRCUITOS DE ALTA FRECUENCIA Y MICROONDAS

3. PRUEBA DE CONOCIMIENTOS

4. CONCLUSIONES

- Debido a las variaciones de permitividad de cada uno de los materiales

dieléctricos, pudimos observar que las longitudes de onda son más cortas
comparadas con el aire, por lo cual la guía rellena actúa con mayor frecuencia en
estos materiales que en el aire o vacio.
- Cuando un dieléctrico tiene una constante de permitividad igual a tres, este
sobrepasa el rango estandarizado de guía de onda de una banda X, por lo cual no
se encuentra dentro del rango de transmisión de una guía de onda R100.
- Las guías de onda son empleadas en las telecomunicaciones por ser capaces de
trabajar en altos rangos de frecuencia y tienen la capacidad de tener menos
LABORATORIO DE CIRCUITOS DE ALTA FRECUENCIA Y MICROONDAS

pérdidas en comparación con los cables coaxiales, además cabe mencionar que
para que una señal se propague por una guía de onda, su frecuencia debe ser mayor
a la frecuencia de corte de la misma.
