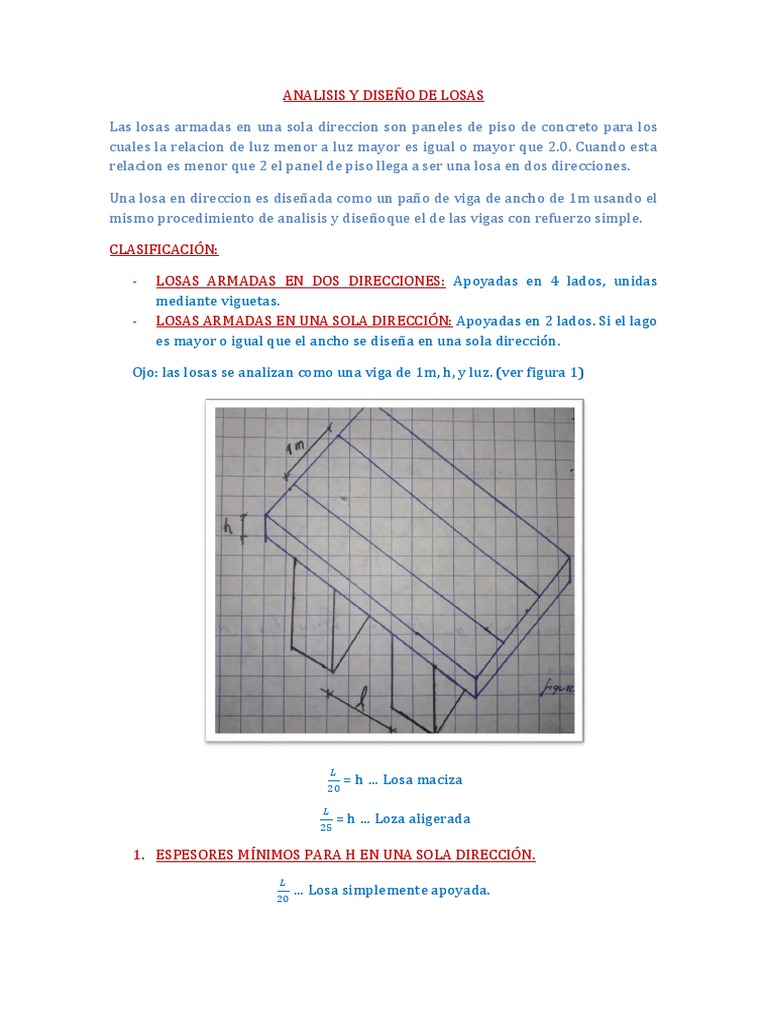

ANALISIS Y DISEÑO DE LOSAS

Las losas armadas en una sola direccion son paneles de piso de concreto para los
cuales la relacion de luz menor a luz mayor es igual o mayor que 2.0. Cuando esta
relacion es menor que 2 el panel de piso llega a ser una losa en dos direcciones.

Una losa en direccion es diseñada como un paño de viga de ancho de 1m usando el

mismo procedimiento de analisis y diseñoque el de las vigas con refuerzo simple.

CLASIFICACIÓN:

- LOSAS ARMADAS EN DOS DIRECCIONES: Apoyadas en 4 lados, unidas

mediante viguetas.
- LOSAS ARMADAS EN UNA SOLA DIRECCIÓN: Apoyadas en 2 lados. Si el lago
es mayor o igual que el ancho se diseña en una sola dirección.

Ojo: las losas se analizan como una viga de 1m, h, y luz. (ver figura 1)

𝐿
= h … Losa maciza
20

𝐿
= h … Loza aligerada
25

1. ESPESORES MÍNIMOS PARA H EN UNA SOLA DIRECCIÓN.

𝐿
20
… Losa simplemente apoyada.
 𝐿
… Losa con apoyos discontinuos.
24

𝐿
… Losa con dos apoyos continuos.
28

𝐿
… Losa en voladizo
20

2. El PERALTE EFECTIVO
Se asumira:
- Para el recubrimiento: 2cm (losas)
- Para el recubrimiento: 7cm (suelo)

3. MOMENTOS FLEXIONANTES Y CORTANTES

El RNE recomienda usar el “metodo de los coeficientes”. Este metodo puede
ser utilizado siempre que satisfaga las siguientes limitaciones:
3.1. La viga o losa debe contar con dos o mas tramos.
3.2. Los tramos deben tener longitudes casi iguales, la longitud del mayor
a los tramos adyacentes no deberá diferir a la del menor en mas del
20%.
3.3. Las cargas deben ser uniformementedistribuidas.
3.4. La carga viva no debe ser mayor que el triple de la carga muerta .
3.5. Los elementos analizados deben ser prismáticos.

EJEMPLO LOSAS

Diseñar la losa simplemente apoyada reforzada en una dirección, que se muestra en la

figura.

DATOS:

𝐾𝑔
 F’c = 210 ⁄𝑐𝑚2.
𝐾𝑔
 Fy = 4200 ⁄𝑐𝑚2.
 CM = 0.56 Tn/𝑚2 .
 Cv = 0.50 Tn/𝑚2 .
 Dimensionar la losa para una cuantía de 0.04.
SOLUCIÓN

Una losa en una dirección es diseñada como un paño de viga de ancho igual a 1m, se
usará el mismo diseño y análisis que el de las vigas con refuerzo.

PASO N°1: COMBINACIÓN DE CARGAS:

Wu = 1.4(CM) + 1.7(CV) = 1.4*0.56 + 1.7*0.50 = 1.634 Tn/𝑚2 .

PASO N°2: MOMENTO ULTIMO:

 𝐿2 3.602
Mu = Wu* 8 = 1.634* = 2.648 𝑇𝑛⁄𝑚.
8

PASO N°3: CALCULO DEL D (PERALTE EFECTIVO):

Mu = ф f¨c b 𝑑 2 w(1-0.59w)
𝐹𝑦 4200
w = 𝜌 𝐹´𝑐 = 0.04 * = 0.060 … Cuantía mecánica
280

2.648*105 = 0.9*280*100*𝑑 2 *0.06(1-0.59*0.06)

Resolviendo: d= 13.48 cm.

ф
h = d +r + 2

1.27
d = 13 + 2 + = 15.64 cm, Usaremso d = 16 cm.
2

Por lo tanto h = 16 ---- d = 16 – 2-0.635 =13.36cm

PASO N°4 VERIFICACIÓN DE CUANTÍAS:

𝜌max = 0.75= 𝜌b = 0.0213 > 0.04 … Conforme

𝜌min = 𝜌temp = 0.0018 < 0.004 … Conforme

PASO N°5: DISEÑO

Asumimos a = 2cm y d = 13.36cm

- AREA DEL ACERO:

𝑀𝑛
As = a
ф fy (d− )
2

2.648∗ 105
As = 0.9∗4200∗12.36 =5.67 𝑐𝑚2
- NUEVO “a”:
𝐴𝑠 𝐹𝑦 5.67∗4200
a= = 0.85∗280∗100 = 1.00 cm
0.85 f´c b

- AREA DE ACERO REAL:

2.648∗ 105
As = 1 = 5.45 𝑐𝑚2
0.9∗ 4200 (13.36− )
2
- CUANTÍA DE DISEÑO:

𝐴𝑠 5.45
𝜌 = 𝑏∗𝑑 = 100∗13.36 = 0.004
- VERIFICACIÓN:
𝜌min = 0.0018 < 𝜌 = 0.004 < 𝜌max = 0.04 … CORRECTO

PASO N°6 DISTRIBUCIÓN DE ACERO:

- Usar: As = nA ф
- Separación:
𝑏 1 𝐴ф 1.27
S=𝑛 = = 𝐴𝑠/𝑚 = = 0.23 m
𝑛 5.45
1
Por lo tanto: ф 2 " a cada 0.23 m

PASO N°7: REFUERZO TRANSVERSAL:

𝑐𝑚2 0.71
Ast = 0.0018bt = 0.0018 * 100* 16 = 2.88
𝑚
. Separación: 2.88
= 0.25m

3
Usar: ф " a cada 0.25 m.
8
