SCT Tutorial

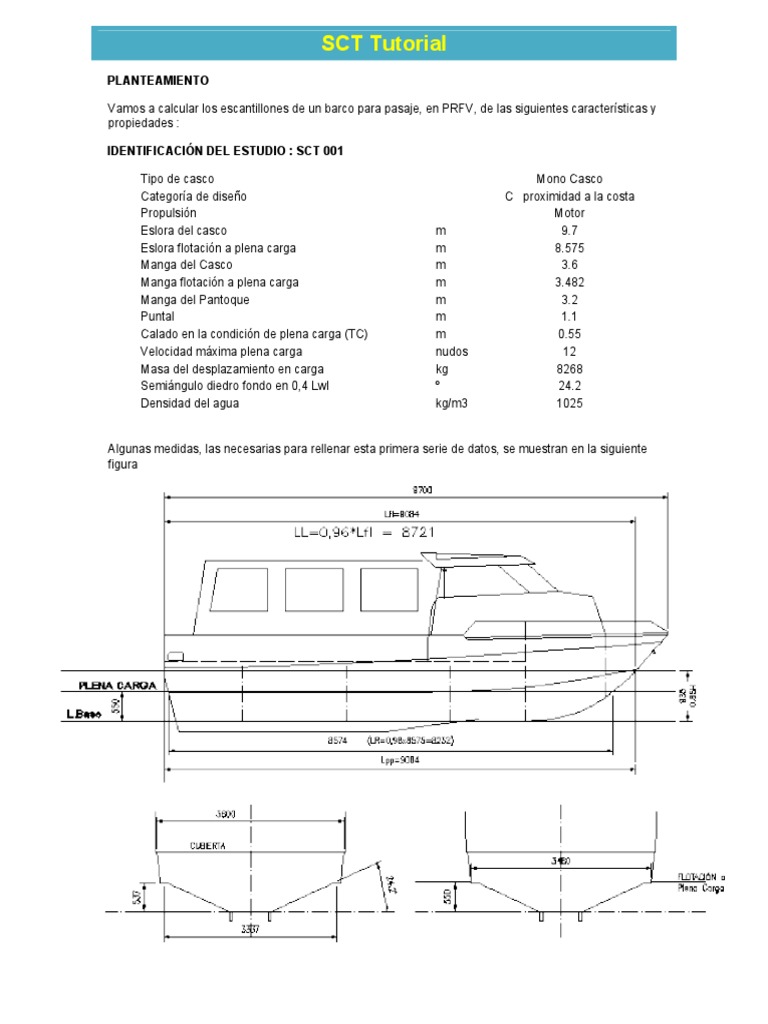

PLANTEAMIENTO

Vamos a calcular los escantillones de un barco para pasaje, en PRFV, de las siguientes características y
propiedades :

IDENTIFICACIÓN DEL ESTUDIO : SCT 001

Tipo de casco Mono Casco

Categoría de diseño C proximidad a la costa
Propulsión Motor
Eslora del casco m 9.7
Eslora flotación a plena carga m 8.575
Manga del Casco m 3.6
Manga flotación a plena carga m 3.482
Manga del Pantoque m 3.2
Puntal m 1.1
Calado en la condición de plena carga (TC) m 0.55
Velocidad máxima plena carga nudos 12
Masa del desplazamiento en carga kg 8268
Semiángulo diedro fondo en 0,4 Lwl º 24.2
Densidad del agua kg/m3 1025

Algunas medidas, las necesarias para rellenar esta primera serie de datos, se muestran en la siguiente
figura
 SCT Tutorial
CREAR LA CARPETA DE UN PROYECTO NUEVO : SCT 001

En un directorio genérico, que llamaremos “SCT Demo”, vamos a crear una carpeta llamada Ejemplos en la
que almacenaremos los ficheros de cada proyecto que vayamos desarrollando. Así pues, si no lo hemos
hecho previamente, con el explorador de Windows creamos la carpeta C:\,,,,,,,,. \SCT Demo\Ejemplos
Los ficheros del nuevo barco se almacenarán en este nuevo directorio, con el título de la ID del barco (SCT
001 en este caso).

También se puede crear directamente la carpeta Ejemplos desde el programa, de la siguiente manera :

1.- Pulsar el botón crear nuevo directorio

 SCT Tutorial

Con este botón se copiarán los datos generales de un

proyecto existente. Sirve, por ejemplo, para hacer varios
estudios de un mismo barco, evitándonos, así, el tener que
teclear todos sus datos.

Cierra la ventana y pasamos a rellenar los datos del nuevo

proyecto.
Pulsamos Cerrar Ventana

La ventana general
presenta, a la derecha,
la tabla preparada para
introducir los datos
generales del proyecto

.
 SCT Tutorial
CREAR OTRO ESTUDIO EN UN DIRECTORIO Ejemplos EXISTENTE :

La carpeta general Ejemplos ya está creada por lo que sólo necesitamos señalarla en el árbol de directorios,
hasta que todo su nombre aparezca en la casilla de textos superior, derecha.

Ahora :

1.- Tecleamos la identificación

del nuevo estudio : SCT 002

2.- Seleccionamos el idioma.

3.- Pulsamos el botón

 SCT Tutorial
RELLENAR LAS CASILLAS DE LOS DATOS GENERALES

En general, para introducir los datos, hay que hacer clic sobres las casillas en blanco de la tabla de datos y
teclear el dato correspondiente a la fila seleccionada.

La mayoría de los datos se introducen así.

Sin embargo hay dos excepciones :

1. Casillas con listas desplegables : al

hacer clic sobre ellas se desplegará
una lista con las opciones posibles
para ese dato. Hay que señalar en
dicha lista la opción aplicable a nuestro
estudio.

2. Casillas autorellenables : en función

de los datos introducidos, la aplicación
calculará los valores de las mismas.
Por ejemplo, dependiendo de la eslora
y la velocidad indicadas, la aplicación
determina si el barco es de planeo o de
desplazamiento, y rellena la casilla
correspondiente.

En las casillas normales, al hacer clic sobre ellas, cambia su color de fondo, a la vez que aparecen unas
casillas de texto y botones nuevos en la parte inferior derecha de la ventana.

Se puede introducir el dato en cualquiera de las casillas, 1 ó 2. Si lo hacemos en esta última, deberemos

pulsar el botón para que la aplicación lo acepte.

NOTA :

Ver el capítulo de CÓMO OBTENER AYUDA para despejar las dudas sobre cuál es el datos que se nos
está pidiendo y cómo debe medirse o decidir su valor.
 SCT Tutorial
Introduzca los siguientes datos

Tipo de casco Mono Casco

Categoría de diseño C proximidad a la costa
Propulsión Motor
Eslora del casco m 9.7
Eslora flotación a plena carga m 8.575
Manga del Casco m 3.6
Manga flotación a plena carga m 3.482
Manga del Pantoque m 3.2
Puntal m 1.1
Calado en la condición de plena carga (TC) m 0.55
Velocidad máxima plena carga nudos 12
Masa del desplazamiento en carga kg 8268
Semiángulo diedro fondo en 0,4 Lwl º 24.2
Densidad del agua kg/m3 1025

No olvide, si está de acuerdo con lo hecho, pulsar el

botón para guardar el estudio actual.

Conviene salvar los datos de vez en cuando, a medida

que se va a vanzando en los cálculos.

No obstante, antes de salir de la aplicación, o antes de

cambiar de estudio, SCT nos pregunta si queremos
salvar los datos del estudio actual.

El aspecto de la pantalla, una vez aportados los datos del estudio, debe ser el siguiente :
 SCT Tutorial
DEFINIR LAS PLANCHAS A UTILIZAR EN LAS DIFERENTES ZONAS DEL CASCO

La ISO 12215-5 divide la estructura del barco en las siguientes zonas

1 fondo (zona sombreada)

2 costado
3 cubierta
4 superestructura
5 parte superior de la superestructura
6 pantoque vivo

Eso, aplicado a nuestro barco, se traduce en lo siguiente :

CUBIERTA

Cada una de estas zonas estará formada por paneles y refuerzos que, en principio, al estar sometidos a
presiones de diseño diferentes, necesitarán escantillones también diferentes.

Además, en la zona de proa las presiones de slaming pueden obligar a utilizar escantillones mayores que
en el resto de las zonas.
 SCT Tutorial
Se adopta una terminología parecida a la construcción en acero : el astillero compra y tiene en stock
planchas de varios espesores de las cuales se obtendrán las diversas piezas del casco (paneles) y las
piezas interiores (varengas, mamparos, etc.)

En nuestro caso definiremos diversas “planchas”, a base de determinar los mats y tejidos que componen a
cada una de ellas.

Después, para cada “panel”, cuyas dimensiones vendrán determinadas por los perfiles que lo rodeen,
utilizaremos una plancha de las definidas previamente. “Paneles” diferentes pueden utilizar la misma
“plancha” tipo.

En la construcción con PRFV, el proceso productivo obliga a colocar capas de la manera más uniforme
posible para simplificar al máximo su aplicación.

Esto quiere decir (ver figura) que se

dará una primera tanda de capas, la
misma por todo el casco, que permita
llegar a los espesores y distribución
requeridas en la AMURADA. A
continuación otra tanda de capas para
completar los requisitos del
COSTADO, luego los del FONDO y a
continuación la QUILLA

Otra cosa a tener en cuenta es que conviene que las tres primeras capas (las exteriores) sean de MAT, para
que las fibras del primer tejido no se marquen por el exterior. Aunque esto depende de los astilleros,
nosotros vamos a aplicar esta norma.

Así, pues, definamos la plancha que necesitaremos para el panel

de la AMURADA.

En el árbol de la izquierda, nudo de Planchas y Refuerzos

señalamos Planchas y, a continuación, pulsamos sobre ella con el
botón derecho de ratón.

Aparece el menú añadir Planchas

sobre el que haremos clic.

Aparece el cuadro de diálogos :

Las casillas de la tabla de la derecha se configuran para recibir los diversos datos de esta plancha.

Rellene los datos actuando sobre las cuatro casillas superiores de color blanco. Al hacer clic sobtre las
mismas aparecerán unas listas desplegables que ayudan a completarlas. Copie las entradas de la figura
 SCT Tutorial

Al indicar “Vidrio” en la primera casilla, aparecerán unas nuevas filas, a la izquierda, para que definamos las
capas de tejidos y rovins que forman esta plancha. Vamos a empezar por la siguiente combinación :
MAT 300
MAT 450
MAT 600
800RV-450M

Pulsando sobre cada una de las filas con el botón izquierdo del ratón y después con el botón derecho,
aparece el menú volante de la figura en el que pulsamos Añadir Capa.

Aparecerá en cada fila una lista desplegable en la que seleccionaremos el componente deseado.
 SCT Tutorial

De esta manera, completamos los campos siguientes, con las capas indicadas anteriormente :

Y ahora pulsamos el botón Calcular Propiedades Físicas :

La aplicación calculará las propiedades mecánicas de la plancha que acabamos de definir.

 SCT Tutorial
CÁLCULO DEL PANEL DE LA MURADA

Vamos a calcular un panel genérico de la amurada situado, aproximadamente, en Lpp/2 (3750 de la Ppp) y
de las dimensiones indicadas en la figura : 700 x 500 .

Ese panel servirá para definir toda la amurada aunque, por si hubiera alguna particularidad, se estudiará
también otro panel situado más a proa, a 6580 de la Ppp.

En el arbol de la izquierda hacemos clic con el botón

izquierdo en la etiquete Amurada y, a continuación
pulsamos el botón derecho del ratón. Aparece el menú
volante, en el que señalamos añadir Amurada.

Aparece un cuadro de diálogo en el que tecleamos el

nombre del panel : Amurada Centro

Comprobaremos que en el árbol de Zonas de la Estructura, ha

aparecido un nuevo item, en el nudo Amuradas : Amurada Centro.

Al abrir este nudo vemos que la aplicaciópn ha dispuesto, por defecto, la

posibilidad de definir el panel y sus refuerzos verticales y horizontales.

Los paneles no tienen por que tener ambos refuerzos. Si alguno de los
refuerzos no existiera en nuestro panel, no haremos nada con él,
simplemente lo ignoramos. Sólo se darán los datos del panel y del
refuerzo que sí exista.

Vamos a definir el panel.

Pinchamos sobre la etiqueta Panel

 SCT Tutorial
En la parte derecha de la ventana aparece la tabla con los datos requeridos para evaluar el panel.
La información que debemos completar es la correspondiente a la columna con el encabezamiento Valores
introducidos por el Usuario.
Sólo debemos rellenar las casillas en blanco. Algunas de ellas tienen el texto n.a. , “no aplicable” a este
panel.
Otras tienen “—“, lo cual quiere decir que no las rellena el usuario sino que el programa las calculará en
funciómn de otros datos introducidos.
En la otra columna, Reglamentarios, el programa mostrará los resultados de los cálculos.

El primer dato es la composición del Panel. Aquí es donde debemos indicar que este panel estará
compuesto por un trozo de la “plancha” que acabamos de definir.
Haciendo clic sobre la casilla aparece la lista desplegable en la que seleccionamos Planchas Amurada

Completamos todas las casillas, con los siguientes datos :

 SCT Tutorial

Comprobamos que el espesor reglamnetario es menor del propuesto y que la masa mínima de fibra seca
requerida es también menor que la que tiene nuestro panel.

Hay que eliminar material del panel y vamos a hacerlo suprimiendo la capa de MAT600.
Hacemos click sobre el nudo Planchas y refuerzos >> Planchas >> Planchas Amurada

Ahora :

1. clic sobre MAT 600 con el botón izquierdo.

2. clic con el botón derecho.

3. clic sobre la etiqueta Eliminar esta Fila

 SCT Tutorial

NOTA MUY IMPORTANTE :

Los pesos calculados son siempre de fibra seca, es decir, sin contar la resina.

Nos referimos a la cifra que aparece en la fila Peso del Panel

La teoría y la buena práctica dicen que la relación de peso fibra/resina puede ser un 60/40. La realidad
lleva esta relación al 50/50. Es decir, en nuestro caso, el peso final del panel sería del doble, 4 kg/m2
Con el proceso de infusión se puede llegar hasta un 75/25.

Es preciso comprobar, con cada astillero, el valor de esta relación pues puede variar mucho de un
astillero a otro.

Conviene salvar los resultados, de vez en cuando

MUY IMPORTANTE :

Cuando se trabaja con materiales no homogéneos, el cumplimiento del espesor mínimo no garantiza
que el panel esté trabajando correctamente. Cada capa de la plancha tiene una composición diferente
y, por tanto, una capacidad distinta para aguantar la tensión a la que está sometida.
 SCT Tutorial
Por eso, en materiales no homgéneos, es obligatorio llevar a cabo el estudio de la distribución de
tensiones en la diversas capas.

Este estudio lo lleva a cabo el programa al pulsar el botón

sin necesidad de más datos que los que ya hemos in troducido.

Se abre una hoja de cálculo en Excel y la aplicación realiza los cálculos y rellena las casillas.

En este caso ha resultado que la primera capa, MAT 300, está trabajando a un nivel de aceptación menor
que la unidad, es decir, soporta más tensión de la debida.

Deberíamos solucionar el problema pero, como el valor 0.95 es muy próximo a la unidad, y se trata de la
amurada, lo dejaremos como está.

SOLUCIONES QUE SE PODRIAN ESTUDIAR :

- Sustituir la actual por otra de MAT 450.

- Añadir una nueva capa, la 4ª, de por ejemplo, MAT 450.
- Considerar la anchura real de los refuerzos del perímetro del panel, que disminuirán las dimensiones
de panel. Lo hemos considerado de 700 x 500 pero podríamos tomarlo de 660 x 500
 SCT Tutorial
AÑADIR LAS PLANCHAS PARA EL COSTADO

1.- pinchamos con el botón izquierdo sobre el nudo Planchas.

2.- pulsamos el botón derecho del ratón.

Aparece el menú volante, en el que

3. pulsamos añadir Planchas

Aparece la ventana de diálogos y

4. tecleamos en ella el nombre Planchas del Costado.

Pulsamos Aceptar

En el nudo Planchas y Refuerzos aparecerá ahora un nuevo item Planchas del Costado.

Pulsamos sobre el mismo para que aparezca la tabla de sus propiedades, vacía de momento, que
rellenaremos a continuación.

Tendremos que in dicar, como ya hemos hecho anteriormente, los siguientes datos

Material de la plancha : Vidrio

Tipo de capa del laminado : combinación roving – mat
Tipo de Moldeado : Moldeado abierto, superficie simple
Método de evaluación (EL) de las propiedades : EL-c

Y a continuación, definir las capas que los componen.

Ya hemos indicado anteriormente que las primeras capas van a ser las mismas que las del panel de la
AMURADA, y luego le añadiremos las que sean necesarias.
 SCT Tutorial

Pulsamos la primera fila vacía, debajo de MATS y ROVINGS … , primero con el botón izquierdo y a
continuación con el botón derecho del ratón.

Aparece un menú volante con una opción muy interesante : Copiar combinación anterior. La pulsamos.

La lista desplegable nos muestra todass planchas ya definidas. Como hasta ahora sólo está la de la
amurada, la seleccionamos y se rellenarán las tres primeras filas con las mismas capas que la amurada

Rellenaremos las siguientes filas hasta completar las siguientes capas :

MAT 300
MAT 450 capas de la Amurada
800RV-450M
MAT 450 capa nueva

Pulsamos el botón Calcular Propiedades Físicas

Y salvamos los datos del estudio con el botón

 SCT Tutorial
CÁLCULO DEL PANEL DEL COSTADO

PROCEDIMIENTO

1.- pinchamos con el botón izquierdo sobre el nudo Costado.

2.- pulsamos el botón derecho del ratón.

Aparece el menú volante, en el que

5. pulsamos añadir Costado

Aparece la ventana de diálogos y

6. tecleamos en ella el nombre del panel Costado Centro.

7. Pulsamos Aceptar
SCT Tutorial
 SCT Tutorial

1. Hacer clic en la fila Composición del Panel

2. En la lista desplegable seleccionamos el Panel Amurada
3. Pulsamos
4. Pulsamos el análisis de capas.
 SCT Tutorial
AÑADIR LAS PLANCHAS PARA EL FONDO

1.- pinchamos con el botón izquierdo sobre el nudo Fondo.

2.- pulsamos el botón derecho del ratón.

Aparece el menú volante, en el que

8. pulsamos añadir Planchas

Aparece la ventana de diálogos y

9. tecleamos en ella el nombre Planchas del Fondo.

Pulsamos Aceptar

En el nudo Planchas y Refuerzos aparecerá ahora un nuevo item Planchas del Fondo.

Pulsamos sobre el mismo para que aparezca la tabla de sus propiedades, vacía de momento, que
rellenaremos a continuación.

Tendremos que indicar, como ya hemos hecho anteriormente, los siguientes datos :

Material de la plancha : Vidrio

Tipo de capa del laminado : combinación roving – mat
Tipo de Moldeado : Moldeado abierto, superficie compleja (SE HA CAMBIADO RESPECTO AL
TIPO DEL COSTADO por considerar que el moldeado es más difícil en esta zona)
Método de evaluación (EL) de las propiedades : EL-c
 SCT Tutorial
Y a continuacioón, indicar las capas que los componen.

Las primeras capas van a ser las mismas que las del panel del COSTADO, y luego le añadiremos las que
sean necesarias.

Pulsamos la primera fila vacía, debajo de MATS y ROVINGS … , primero con el botón izquierdo y a
continuación con el botón derecho del ratón.

Aparece un menú volante con una opción muy interesante : Copiar combinación anterior. La pulsamos.

La lista desplegable nos muestra todas planchas ya definidas. Elegimos la correspondiente al COSTADO

Rellenaremos las siguientes filas hasta completar las capas :

MAT 300
MAT 450
800RV-450M capas del COSTADO
MAT 450
MAT 600 capas nuevas
MAT 450

Pulsamos el botón Calcular Propiedades Físicas

Y salvamos los datos del estudio.

 SCT Tutorial

CÁLCULO DEL PANEL DEL FONDO

La figura muestra el panel que vamos a estudiar y algunas de las medidas que necesitaremos, posición a
bordo y dimensiones del panel.

Siguiendo el procedimiento descrito con el PANEL DEL COSTADO, añadiremos un nuevo panel, en el nudo
Fondo, que llamaremos Fondo Centro. En la tabla de propiedades del mismo indicaremos :

- Composición del Panel : Plancha del Fondo

- Abombamiento (flecha) del panel : 0
- Dimension MENOR del panel : 550
- Dimensión MAYOR del panel : 1250
- Distancia a la Ppp : 4.050

Y pulsamos el botón . El análisis por capas indica que la composición de capas no es correcta

MAT 300
MAT 450
Probaremos a mejorarlo utilizando la siguiente combinación : 800RV-450M
MAT 450
800RV-450M
MAT 450
MAT 450
 SCT Tutorial
Ahora los factores de aceptación son correctos, incluso demasiado elevados, pero no cambiaremos más
capas.

Si el lector lo desea, como ejercicio, puede ir cambiando capas hasta encontrar la combinación de peso
mínimo que cumpla con los mínimos exigidos.
 SCT Tutorial
CÁLCULO DE UN PANEL DEL FONDO EN PROA.

La zona de proa tiene una separación de cuaderna mayor y, además, pueden producirse fenómenos de
slamming. Conviene, pues estudiar lo que llamaremos FONDO PROA.

1.- Se añade un nuevo elemento en el nudo Zonas de la Estructura > Fondo : FONDO PROA

2.- Al Panel se le asigna la misma plancha utilizada para el Fondo CENTRO

3.- otras características del panel :

- Composición del Panel : Plancha del Fondo

- Abombamiento (flecha) del panel : 0
- Dimension MENOR del panel : 800
- Dimensión MAYOR del panel : 1310
- Distancia a la Ppp : 7.300

Y pulsamos el botón . El análisis por capas indica que la composición de capas es totalmente
insuficiente :
 SCT Tutorial
Debemos crear, por tanto, una nueva plancha, que llamaremos Plancha del Fondo Proa, en la que
probaremos la siguiente composición de capas :

MAT 300
MAT 450
800RV-450M
MAT 450 capas del Fondo Centro
800RV-450M
MAT 450
MAT 450
800RV-450M
MAT 450 capas nuevas

El análisis por capas nos da el siguiente resultado :

Aunque la primera capa está ligeramente sobrecargada, daremos la plancha, y el panel, como buenos.

Una solución alternativa habría sido disminuir las dimensiones del panel añadiendo dos longitudinales

- Dimension MENOR del panel : 437

- Dimensión MAYOR del panel : 800 (separación de cuaderna)
 SCT Tutorial
DEFINIR LOS REFUERZOS

El procedimiento es similar al que hemos descrito para las planchas.

Se definen varios tipos de perfiles, con propiedades diferentes, que luego

aplicaremos como refuerzos (cuaderna, longitudinales, barraganetes, etc..)
de cada uno de los paneles.

Todos los perfiles van a ser de tipo “Sombrero de Copa”. Como cualquier otro
perfil lo que hay que tener en cuenta es :

su esbeltez, es decir la relación entre sus dimensiones y espesores, y

el módulo de inercia de su sección.

Por ello en “la corona” se le aplicarán más capas con objeto de aumentar su módulo de inercia. En las
“patas” del perfil no hace falta mucho material pues su distancia al eje neutro es menor y, por tanto, es
menos efectivo desde ese punto de vista.

Esbeltez : el programa comprueba si los perfiles

introducidos cumplen con las proporciones máximas
entre las dimensiones de los refuerzos, de acuerdo al
párrafo 11.7.2 de la ISO 12215-5. Mandará un aviso en
caso de no cumplirse.

Módulo de inercia : con los datos aportados el

programa calculará el módulo de inercia real del perfil
definido y su cumplimiento o no con los mínimos
exigidos.

Vamos añadir los siguientes refuerzos :

Cuadernas de fondo : omega de 60 x 50 x 100

Las dimensiones se dan en este orden a x b x c
Cuadernas de costado : omega de 60 x 50 x 60

Baos de cubierta Principal : omega de 60 x 50 x 120

AÑADIR LA CUADERNA DE FONDO

1- hacer clic sobre el nudo Refuerzos

2- pulsar el botón derecho del ratón.

Aparece el menú volante añadir Refuerzos

3- Hacer clic sobre el mismo.

Aparece el cuadro de diálogos en el que

4- tecleamos Cuaderna del Fondo y

5- pulsamos Aceptar
 SCT Tutorial

En esta ocasión la ventana nos muestra una lista

desplegable con los diversos tipos de perfil que la
aplicación puede utilizar.

Elegimos Sombrero de Copa

La tabla de la derecha se configura para preparar las

casillas en las que introduciremos las características de
este perfil .

Material del refuerzo : Vidrio

Tipo de capa del laminado : Combinación roving-mat
Tipo de moldeado : Abierto, superficie compleja
Nievel de Evaluación : EL-c
Altura del perfil : 100
Anchura de la base : 60
Anchura de la corona : 50

Ahora hay que indicar las diversas capas

que componen el la corona y las patas.
El procedimiento es análogo al explicado
para las planchas pero ahora tenemos la
opción de señalar que una cierta capa se
coloca solo en corona

Definiremos las siguientes capas :

MAT 300
MAT 450
800RV-450M (solo en corona)
1700RV-300M (solo en corona)
MAT 450
MAT 450

Al pulsar el botón el programa calcula todas las propiedades del perfil y

rellena el resto de casillas de la tabla.
 SCT Tutorial

DEFINIR LOS REFUERZOS DE UN PANEL

En el panel Fondo Centro, vamos a definir su Cuaderna

Pinchamos en el nudo que indica la figura.

La aplicación despliega la tabla de la derecha con la

relación de propiedades que debemos completar para este
perfil.
